КК 100А 2 ввода IP54
Кабельный киоск 100А был произведен нашей компанией в феврале 2025 года.
Стоимость щита - 150 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. КК предназначен для ввода, распределения, учета электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. КК изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. КК имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы КК – не менее 25 лет.
Стоимость щита - 150 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. КК предназначен для ввода, распределения, учета электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. КК изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. КК имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы КК – не менее 25 лет.

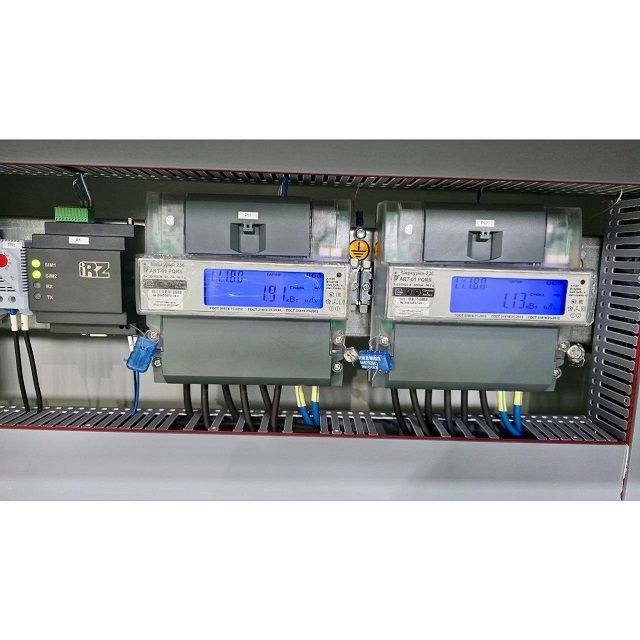

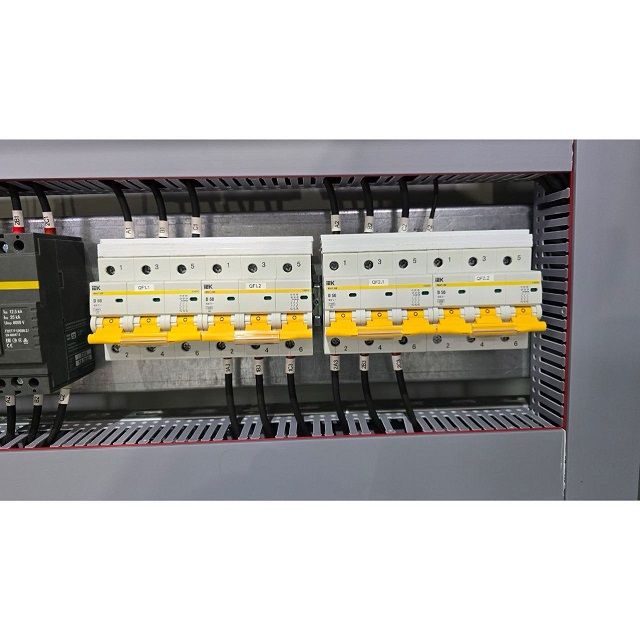

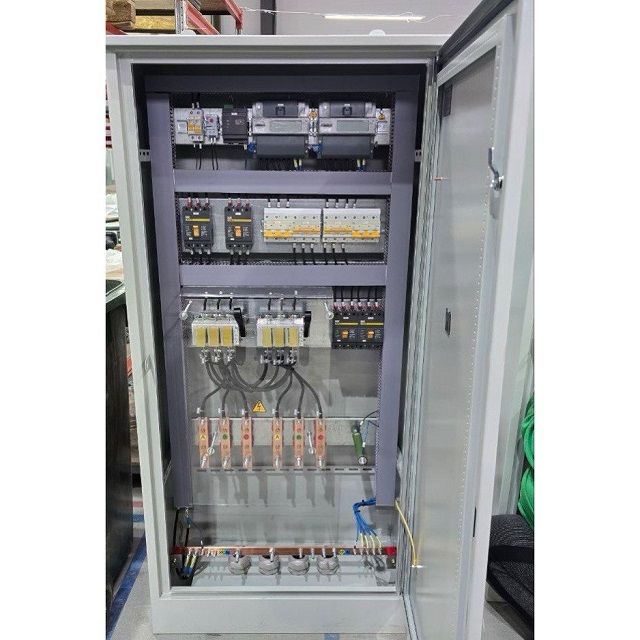

Фото КК 100А

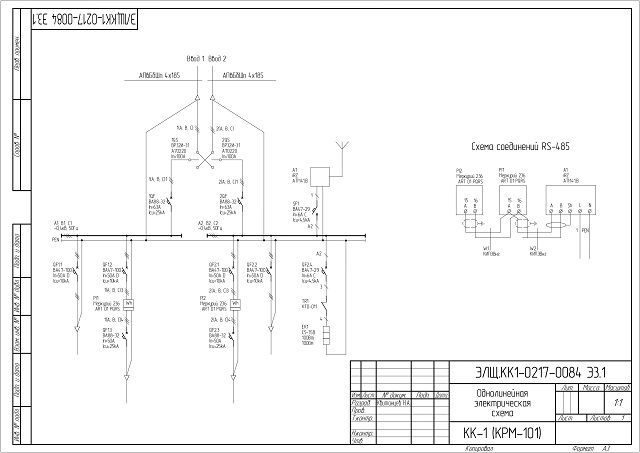

Схеам КК 100А

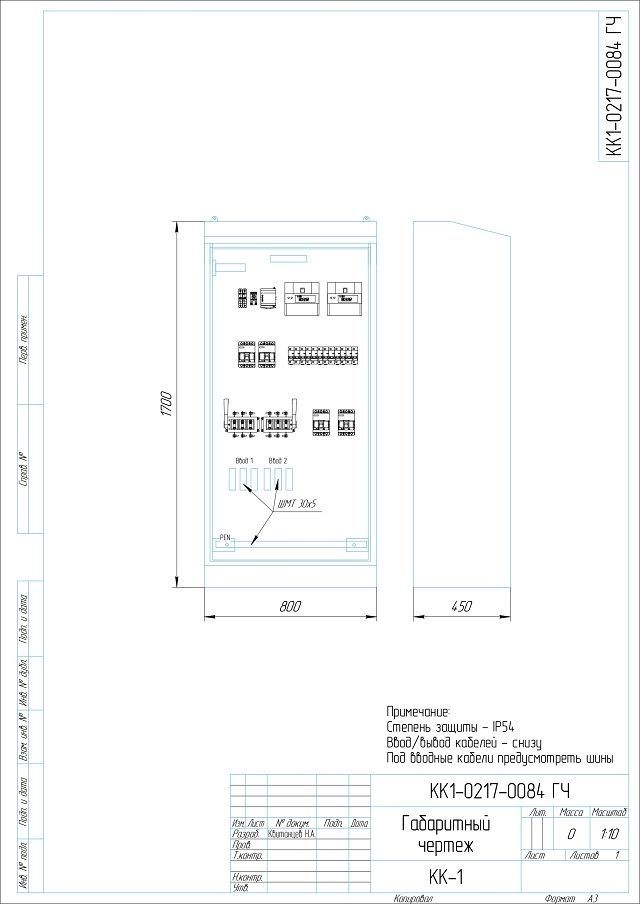

Габаритный чертеж КК 100А
Комплектация КК 100А
| № | Наименование | Количество |
| 1 | Корпус КЛ209 1700х800х450 IP54 инд.изг. | 1 |
| 2 | ВА 47100 3п 50А D 10кА IEK Karat | 4 |
| 3 | ВА 4729 1п 6А C 4,5кА IEK Karat | 1 |
| 4 | ВА 4729 1п 6А C 4,5кА IEK Karat | 1 |
| 5 | ШМТ 30 5 (цена за 1м), 1,375кг/м.п. (ток 539) | 2 |
| 6 | Меркурий 236 ART 01 PQRS 3ф 60А (1 тар) | 2 |
| 7 | iRZ ATM41.B | 1 |
| 8 | ВР32 31А70220 100А 3п рев КЭАЗ (несъем бок ручка прав) | 2 |
| 9 | ВА 8832 63А 25кА термомаг расц РЭ630А IEK | 2 |
| 10 | ВА 8832 50А 25кА термомаг расц РЭ500А IEK | 2 |
| 11 | Термостат KTO-011 | 1 |
| 12 | Антей 2600М SMA 3м, 10dB | 1 |
| 13 | Резистор С5-35В 100 Вт 100 Ом | 1 |
Характеристики КК 100А
| 1 | Напряжение и частота питающей сети | 380 В, 50Гц (3ф+PEN) |
| 2 | Кол-во вводов | 2 ввода |
| 3 | Номинальный ток (А) | 100 |
| 4 | Номинальное напряжение (В) | 380 |
| 5 | Наличие коммерческого учета электроэнергии | да |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | нет |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От +1 до +35 |
| 9 | Габаритные размеры, мм | 1700х800х450 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP54 |
| 12 | Исполнение | Напольное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
