РУНН 4000А на 2 ввода IP54 2300х7900х1200
РУНН 4000А был произведен нашей компанией в июне 2025 года.
Стоимость щита - 18,3 млн.руб. с НДС.
Цена может меняться в зависимости от комплектации
. 1. РУ-0,4кВ изготовлен в соответствии с требованиями технических условий
ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
2. РУ-0,4кВ имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69
3. Срок службы РУ-0,4кВ– не менее 25 лет.
Стоимость щита - 18,3 млн.руб. с НДС.
Цена может меняться в зависимости от комплектации
. 1. РУ-0,4кВ изготовлен в соответствии с требованиями технических условий
ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
2. РУ-0,4кВ имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69
3. Срок службы РУ-0,4кВ– не менее 25 лет.

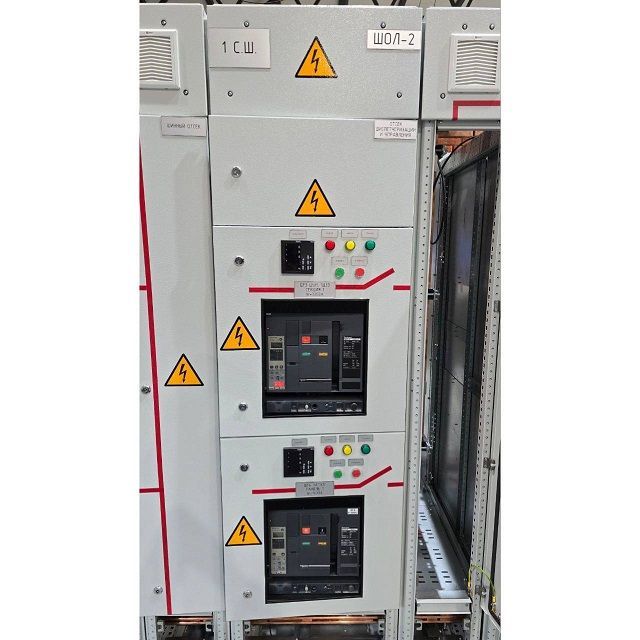

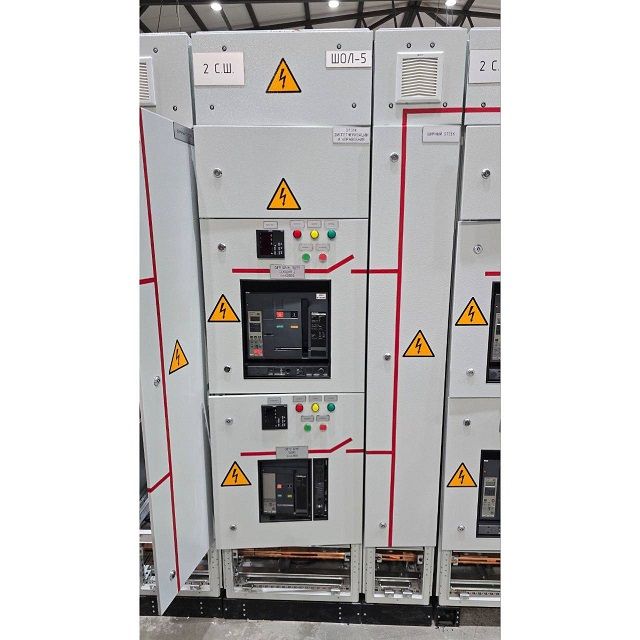

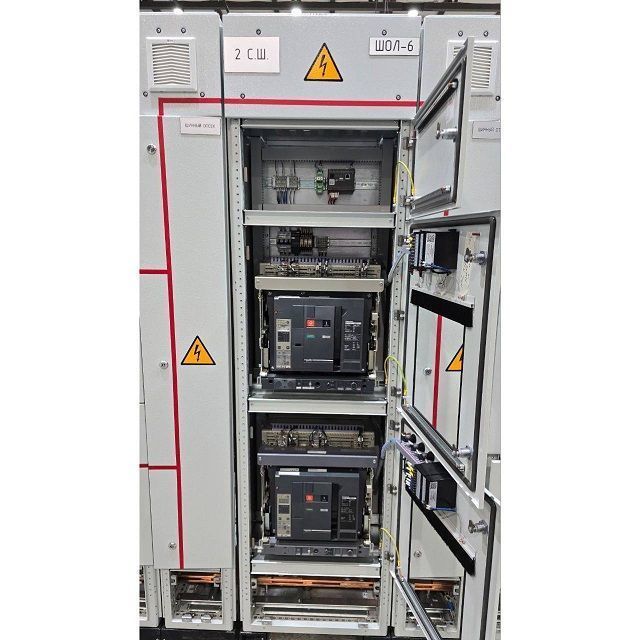

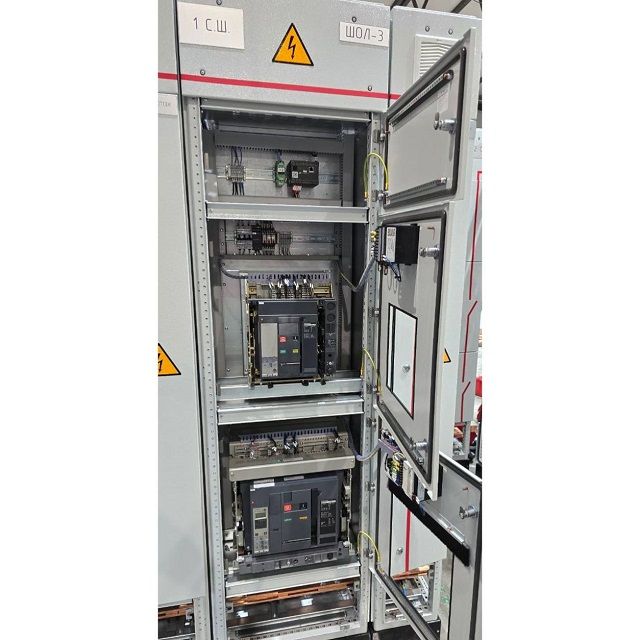

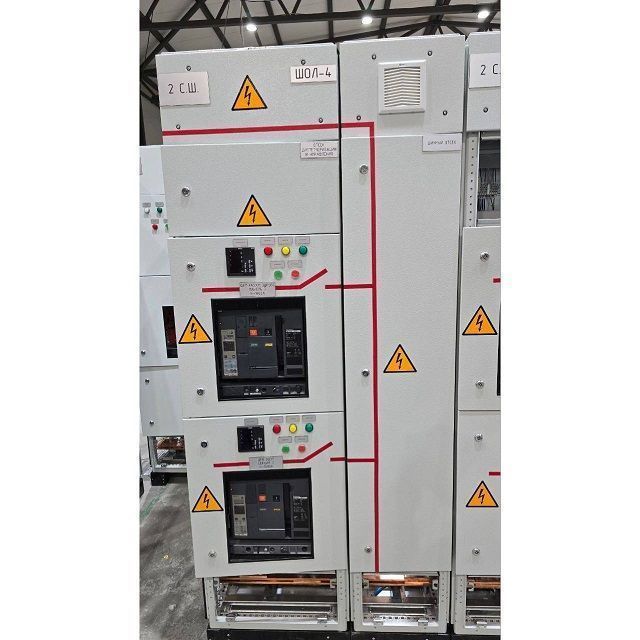

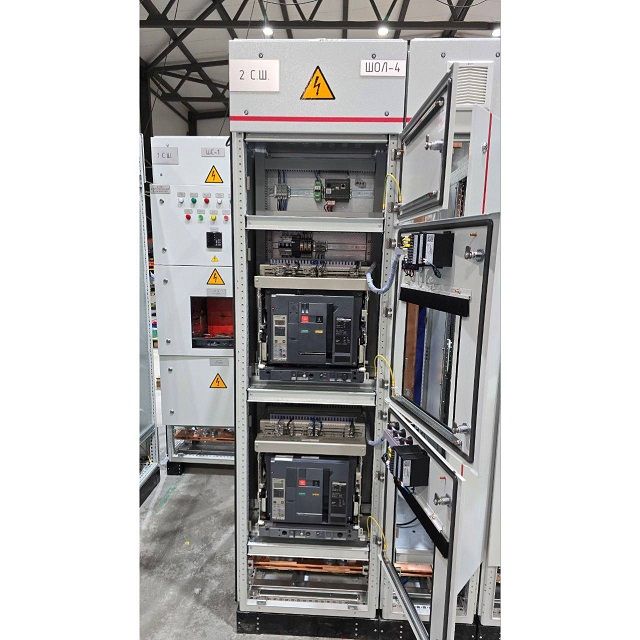

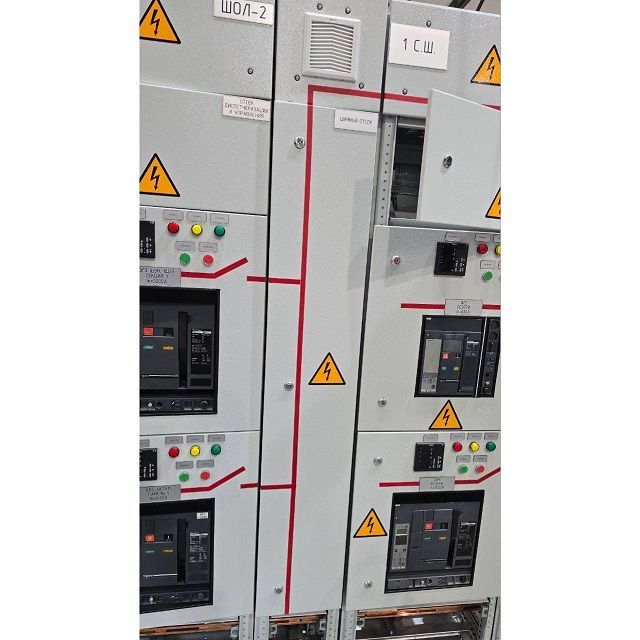

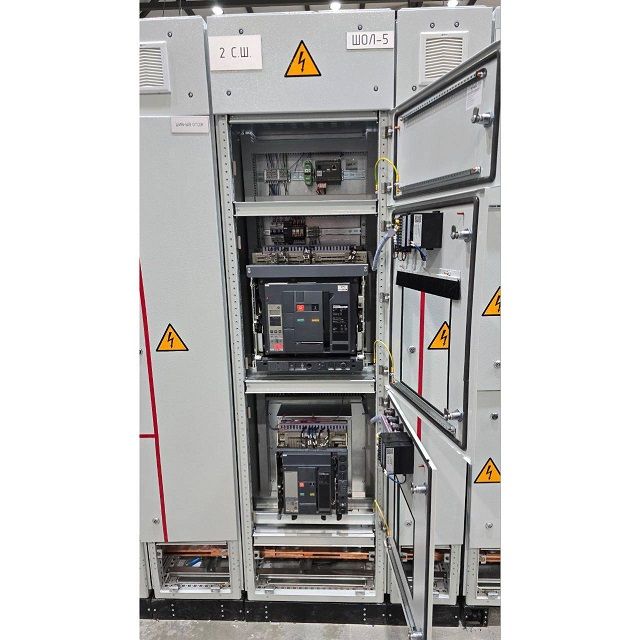

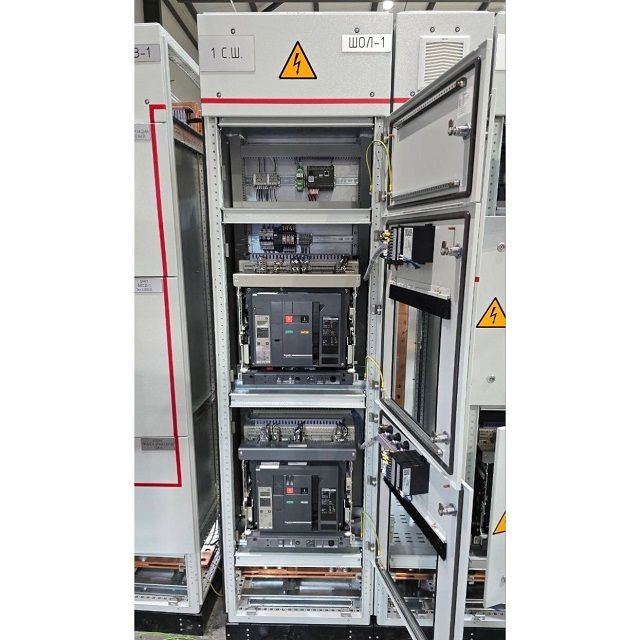

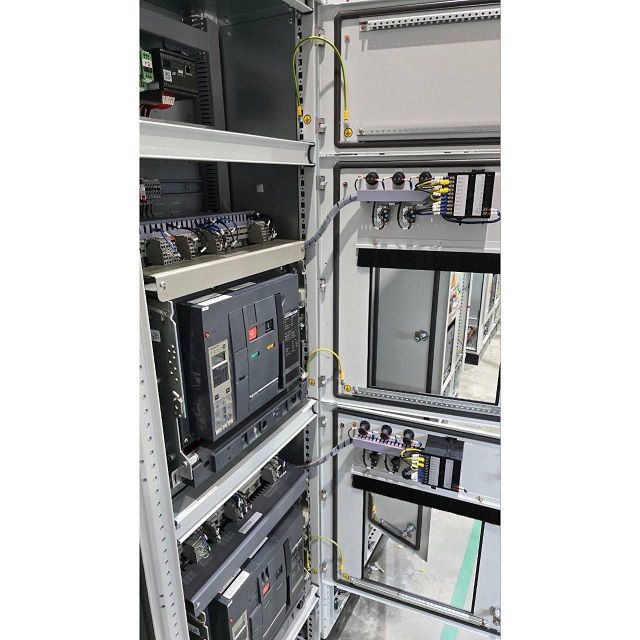

Фото РУНН 4000А

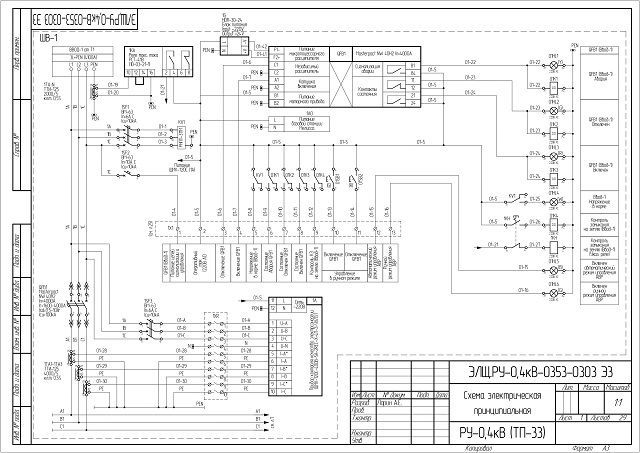

Схема РУНН 4000А

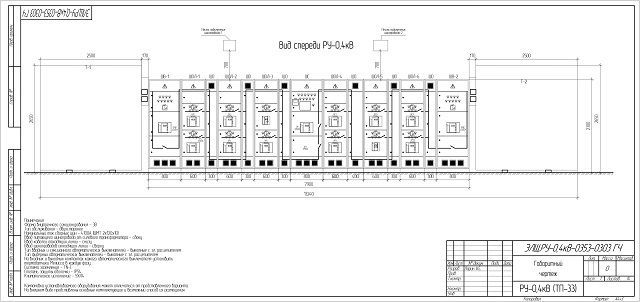

Габаритный чертеж РУНН 4000А
Комплектация РУНН 4000А
| № | Наименование | Количество |
| 1 | Каркас секцион. ШНС 2200 600 1200 (ШНС-КС PRO) | 6 |
| 2 | ШНС Дверь секционная 650х600 | 12 |
| 3 | Каркас секцион. ШНС 2200 800 1200 (ШНС-КС PRO) | 3 |
| 4 | ШНС Заглушка нижняя 300х600 сплошная | 16 |
| 5 | ШНС Дверь секционная 500х800 | 6 |
| 6 | ШНС Заглушка верхняя 300х600 сплошная | 12 |
| 7 | ШНС Дверь секционная 300х600 | 6 |
| 8 | Боковые панели цоколя 100х1200 (2шт) | 15 |
| 9 | ШНС Заглушка нижняя 300х800 сплошная | 6 |
| 10 | Крыша 600х1200 для каркаса ШНС | 6 |
| 11 | ШНС Дверь секционная 600х800 | 3 |
| 12 | Передние и задние элементы цоколя 100х600 (2шт) | 6 |
| 13 | ШНС Заглушка верхняя 300х800 сплошная | 6 |
| 14 | Каркас секцион. ШНС 2200 400 1200 (ШНС-КС PRO) | 1 |
| 15 | ШНС Боковая панель 2200х1200 IP55, (2шт) | 1 |
| 16 | Крыша 800х1200 для каркаса ШНС | 3 |
| 17 | Передние и задние элементы цоколя 100х800 (2шт) | 3 |
| 18 | ШНС Заглушка нижняя 300х400 сплошная | 2 |
| 19 | ШНС Заглушка верхняя 300х400 сплошная | 2 |
| 20 | ШНС кронштейн для боковой панели | 40 |
| 21 | Крыша 400х1200 для каркаса ШНС | 1 |
| 22 | Передние и задние элементы цоколя 100х400 (2шт) | 1 |
| 23 | Каркас секцион. ШНС 2200 300 1200 (ШНС-КС PRO) | 5 |
| 24 | Крыша 300х1200 для каркаса ШНС | 5 |
| 25 | Передние и задние элементы цоколя 100х300 (2шт) | 5 |
| 26 | ШНС Дверь секционная 1600х300 | 10 |
| 27 | ШНС Дверь секционная 1600х400 | 2 |
| 28 | ШНС Дверь секционная 1600х600 | 6 |
| 29 | ШНС Дверь секционная 1600х800 | 3 |
| 30 | ШНС Заглушка верхняя 300х300 сплошная | 10 |
| 31 | ШНС Заглушка нижняя 300х300 сплошная | 10 |
| 32 | ВМ63 3п 6А C 10кА КЭАЗ OptiDin | 17 |
| 33 | ВМ63 2п 6А C 6кА КЭАЗ OptiDin | 2 |
| 34 | ВМ63 1п 10А C 10кА КЭАЗ OptiDin | 2 |
| 35 | ВМ63 1п 6А C 6кА КЭАЗ OptiDin | 3 |
| 36 | ШМТ 120 10 (цена за 1м), 10,69кг/м.п. (ток 2650/2950) | 158 |
| 37 | ШМТ 100 10 (цена за 1м), 8,91кг/м.п. (ток 2310) | 109 |
| 38 | ШМТ 80 10 (цена за 1м), 7,13кг/м.п. (ток 1900) | 63 |
| 39 | ШМТ 60 10 (цена за 1м), 5,35кг/м.п. (ток 1475) | 60 |
| 40 | MasterPact NW 32 H1 3200А 3п выкатной | 5 |
| 41 | MasterPact NW 16 H1 1600А 3п выкатной | 6 |
| 42 | MasterPact NW 40 H2 4000А 3п выкатной | 2 |
| 43 | Термодатчик МЕЛИССА жёлтый | 60 |
| 44 | Термодатчик МЕЛИССА зеленый | 60 |
| 45 | Термодатчик МЕЛИССА красный | 60 |
| 46 | MasterPact NT 06 H1 630А 3п выкатной | 2 |
| 47 | Модуль ввода-вывода ЭНМВ-1-24(24)/0-220-А2E4 | 7 |
| 48 | Базовая станция МЕЛИССА | 9 |
| 49 | ЩМК120С-400В-5А-2REC-x-4П-З-УХЛ3,1 | 2 |
| 50 | Рубильник 3150А нерев, 3п CSSD3150K3C (м/ф 140) | 1 |
| 51 | Коммутатор 16xRJ-45 10BASE-T, 100BASE-TX MOXA | 1 |
| 52 | Мультиметр щитовой OMIX P99-MZ5-3 (стандарт) | 13 |
| 53 | Вентиляционная решетка 124x124 (EKF) с фильтром | 75 |
| 54 | Подъемный передвижной стол TOR 500 кг, 280-900 мм PT500A 1025414 | 1 |
| 55 | ТТИ 3000 5А кл.т 0,5S 15ВА IEK (ТТИ-100) | 15 |
| 56 | ПР102 Программируемое реле ~230В, 24DI(230), 16DO-R, 1хRS-485 | 2 |
| 57 | Уплотнитель секционной перемычки (2шт.) | 80 |
| 58 | ТТЕ 1600 5А кл.т 0,5S EKF (ТТЕ-100) | 18 |
| 59 | ТТИ 4000 5А кл.т 0,5S 15ВА IEK (ТТИ-125) | 6 |
| 60 | Блок питания 24В 1.5А 36Вт MEAN WELL | 18 |
| 61 | Изолятор полимерный 50-10-1 | 100 |
Характеристики РУНН 4000А
| 1 | Напряжение и частота питающей сети | 400 В,50Гц (3ф+PEN) |
| 2 | Кол-во вводов | 2 ввода (Т1/Т2) |
| 3 | Номинальный ток, А | 4000 |
| 4 | Номинальное напряжение, В | 400 |
| 5 | Номинальный ток сборных шин, А | 4100 |
| 6 | Наличие коммерческого учета электроэнергии | Нет |
| 7 | Наличие измерительных приборов | Да |
| 8 | Тип АВР и модификация управления | БУАВР 2в2 РУЧ/АВТ |
| 9 | Рабочий диапазон температуры окружающей среды, град. С | От +1 до +35 |
| 10 | Габаритные размеры, мм | РУ-0,4кВ 2300х7900х1200 |
| (высота / ширина / глубина) | ||
| 11 | Форма внутреннего секционирования | 3В |
| 12 | Масса, кг | Не более 4800 |
| 13 | Степень защиты | IP54 |
| 14 | Исполнение | Напольное |
| 15 | Сопротивление изоляции не менее, МОм | 10 |
| 16 | Протокол передачи данных в АСУ ТП | МЭК 60870-5-104 |
