Щит ЩАО 25А на 1 ввод IP54 600х400х250
Щит ЩАО 25А был произведен нашей компанией в июне 2025 года.
Стоимость щита - 43 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩАО предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы ЩАО – не менее 25 лет.
Стоимость щита - 43 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩАО предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы ЩАО – не менее 25 лет.

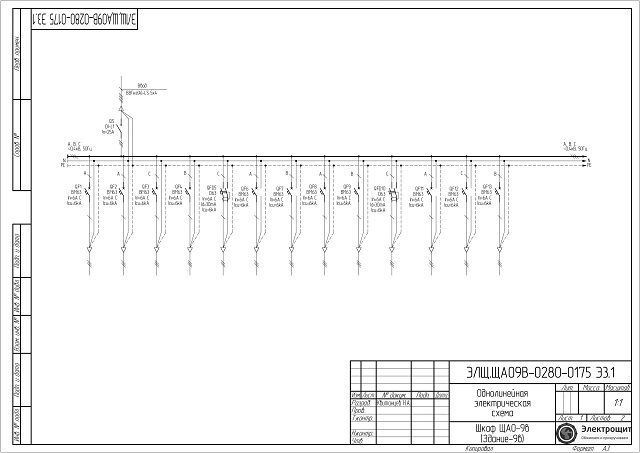

Схема ЩАО 25А

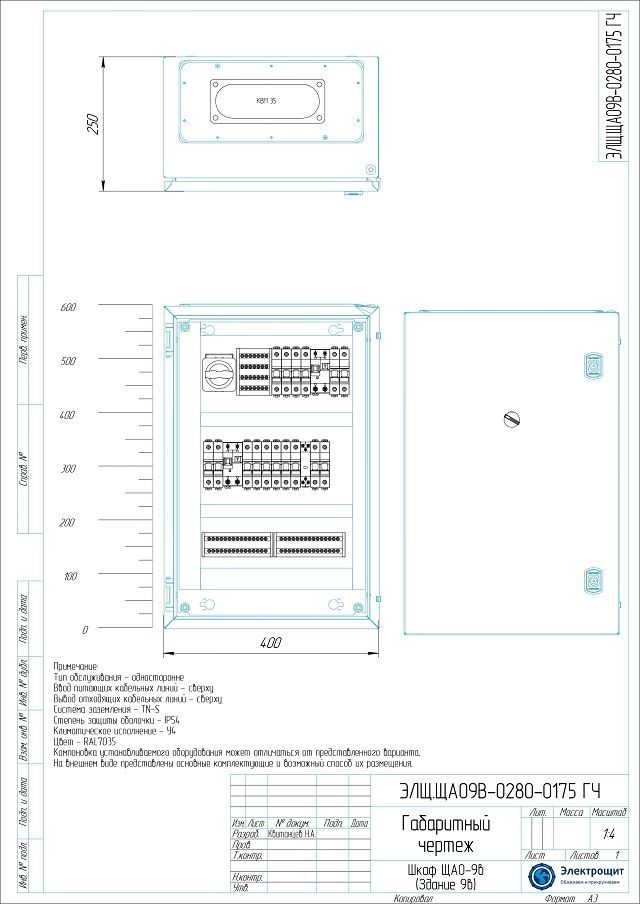

Габаритный чертеж ЩАО 25А
Комплектация ЩАО 25А
| № | Наименование | Количество |
| 1 | ЩМП ДКС 600 400 250мм ST, IP66 | 1 |
| 2 | ВМ63 1п 6А C 6кА КЭАЗ OptiDin | 16 |
| 3 | D63 2п 6А С 30мА 6кА А OptiDin КЭАЗ new диф.авт | 2 |
| 4 | МК 100 2п 20А 230В AC НО+НЗ КЭАЗ OptiDin (МК-100-2011) | 1 |
| 5 | Рубильник 25А нерев 3п КЭАЗ OptiSwitch DI-L1 | 1 |
| 6 | ФР М02 фотореле АС230В УХЛ4 с датчиком ФД-3-1 МЕАНДР | 1 |
| 7 | КВМ 35 Мультифланец TDM IP66 СКЛАД | 1 |
| 8 | Переключатель 3х поз. с фикс. 2НО IP40 NP2-BD33 CHINT Склад | 1 |
Характеристики ЩАО 25А
| 1 | Напряжение и частота питающей сети | 380 В, 50Гц (3ф+PE+N) |
| 2 | Кол-во вводов | 1 ввод |
| 3 | Номинальный ток (А) | 25 |
| 4 | Номинальное напряжение (В) | 380 |
| 5 | Наличие коммерческого учета электроэнергии | нет |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | нет |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От +1 до +35 |
| 9 | Габаритные размеры, мм | 600х400х250 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP54 |
| 12 | Исполнение | Навесное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
