Щит ЩНО 32А на 1 ввод IP54 650х500х220
Стоимость щита - 57,5 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩНО предназначен для ввода и распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 2 по ГОСТ 15150-69 (эксплуатация под навесом (защита от вертикальных струй воды, допускается обрызгивание, попадание пыли, снега))
4. Срок службы ЩНО– не менее 25 лет.

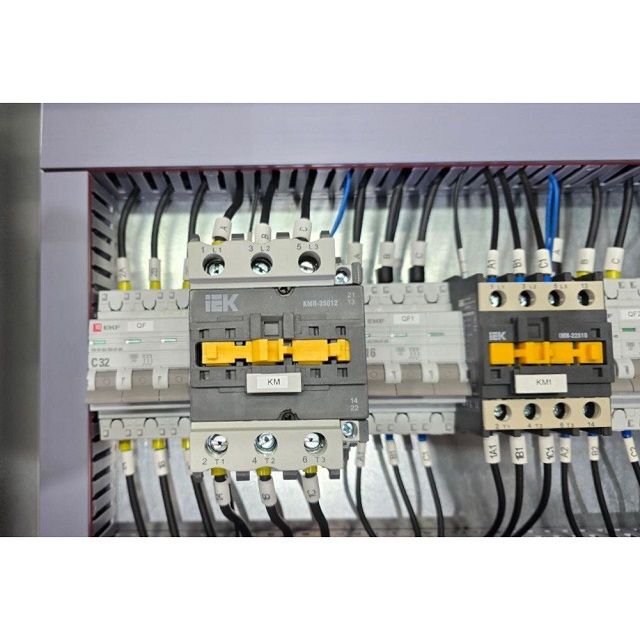

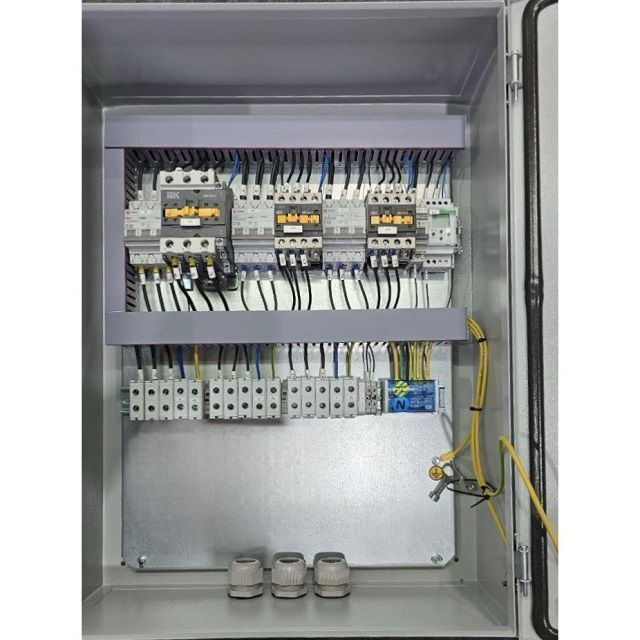

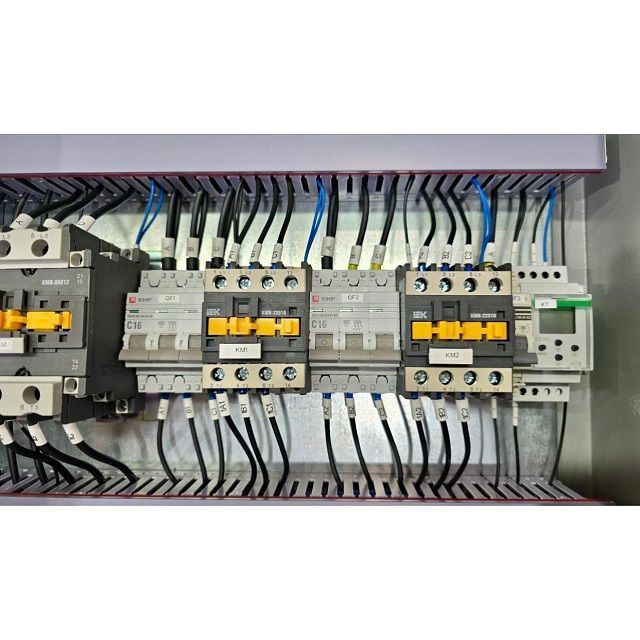

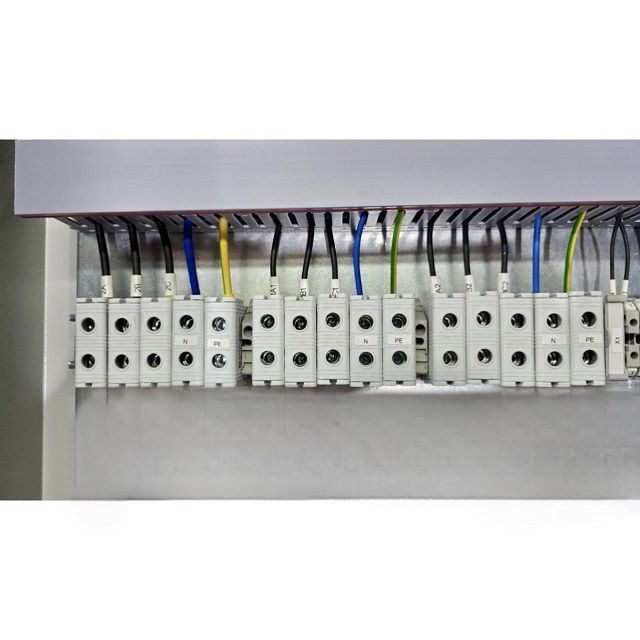

Фото ЩНО 32А

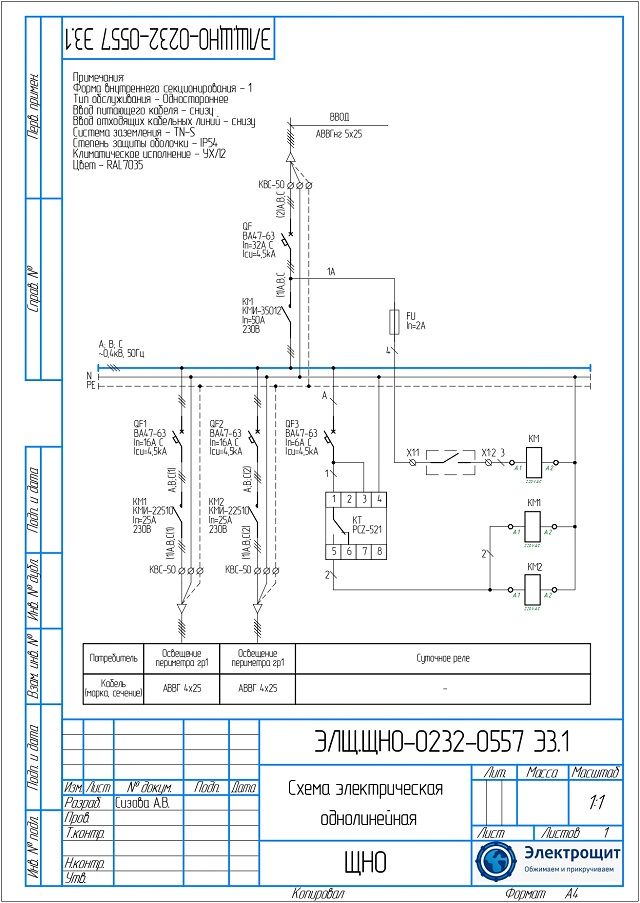

Схема ЩНО 32А

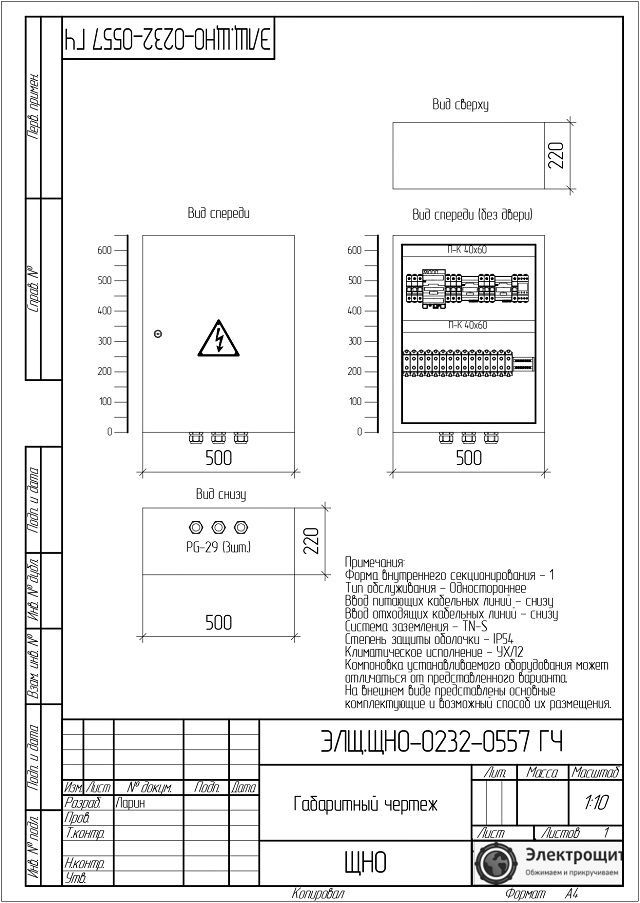

Габаритный чертеж ЩНО 32А
Комплектация ЩНО 32А
|
№ |
Наименование |
Кол-во |
|
1. |
ЩМП ЕКФ 650 500 220 IP54 (ЩРНМ-3) PROxima |
1 |
|
2. |
.ВА 4763 1п 6А C 4,5кА EKF PROxima |
1 |
|
3. |
ВА 4763 3п 16А C 4,5кА EKF PROxima |
2 |
|
4. |
ВА 4763 3п 32А C 4,5кА EKF PROxima |
1 |
|
5. |
КМИ 25А 230В 1НО (КМИ-22510) IEK |
2 |
|
6. |
КМИ 50А 230В 1НО+1НЗ (КМИ-35012) IEK |
1 |
|
7. |
Реле времени PCZ-521 |
1 |
|
8. |
PG 29 кабель 18-25мм IP54 TDM |
3 |
|
9. |
КВС 50 серый ЕКФ |
15 |
|
10. |
ШНК 2х7 групп в корпусе TDM |
1 |
Характеристики ЩНО 32А
|
1. |
Напряжение и частота питающей сети |
380 В, 50Гц (3ф+PE+N) |
|
2. |
Кол-во вводов |
1 ввод |
|
3. |
Номинальный ток (А) |
32 |
|
4. |
Номинальное напряжение (В) |
380 |
|
5. |
Наличие коммерческого учета электроэнергии |
нет |
|
6. |
Наличие измерительных приборов |
нет |
|
7. |
Тип АВР и модификация управления |
нет |
|
8. |
Рабочий диапазон температуры окружающей среды, град. С |
От -60 до +40 |
|
9. |
Габаритные размеры, мм (высота / ширина / глубина) |
650х500х220 |
|
10. |
Форма внутреннего секционирования |
1 |
|
11. |
Степень защиты |
IP54 |
|
12. |
Исполнение |
Навесное |
|
13. |
Сопротивление изоляции не менее, МОм |
10 |
