Щит ЩО 40А на 1 ввод IP31 500х500х200
Стоимость щита - 244 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩО предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы ЩО – не менее 25 лет.

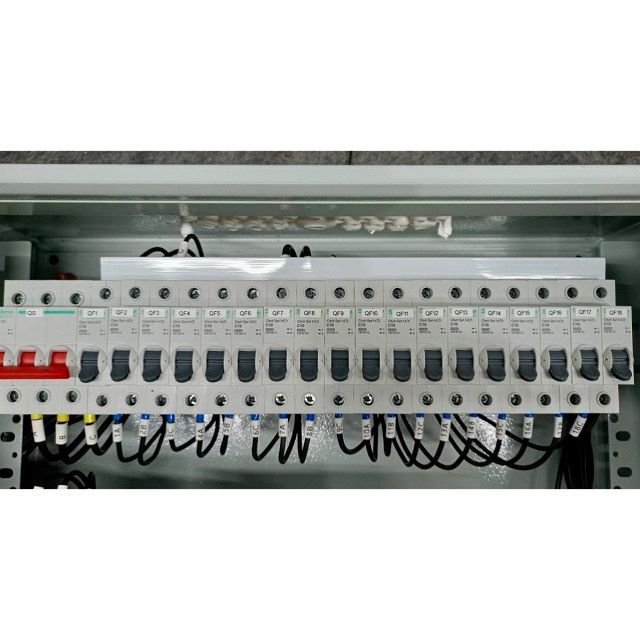

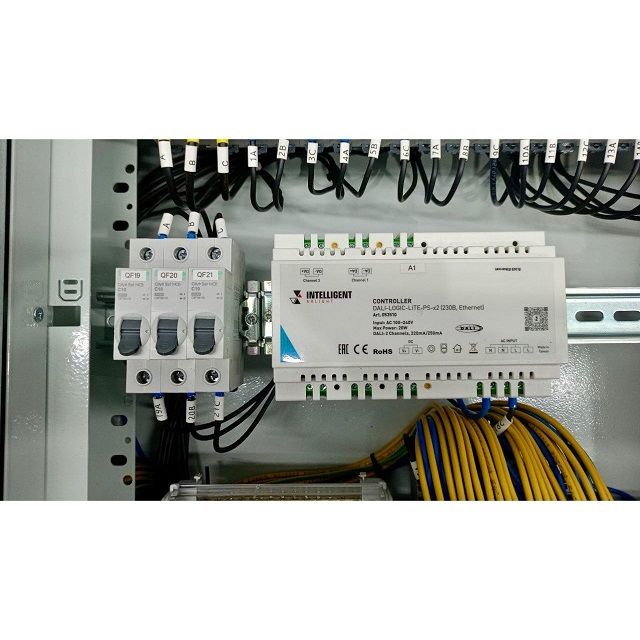

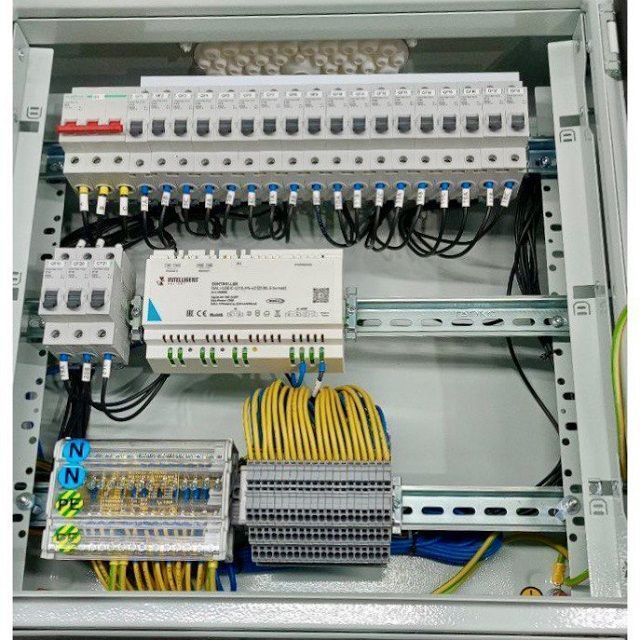

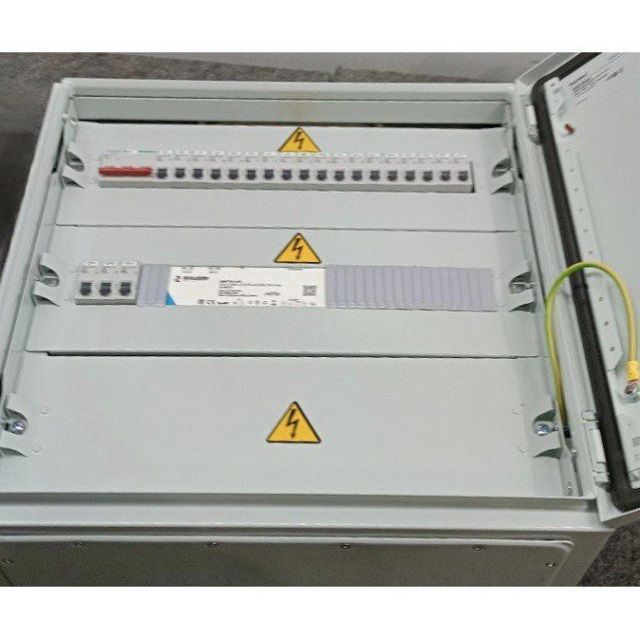

Фото ЩО 40А

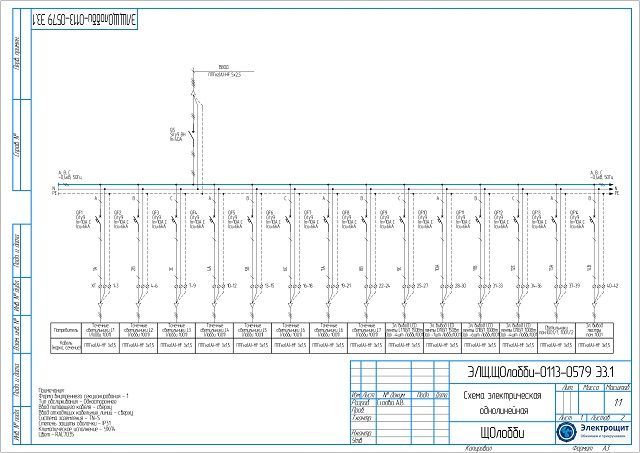

Схема ЩО 40А

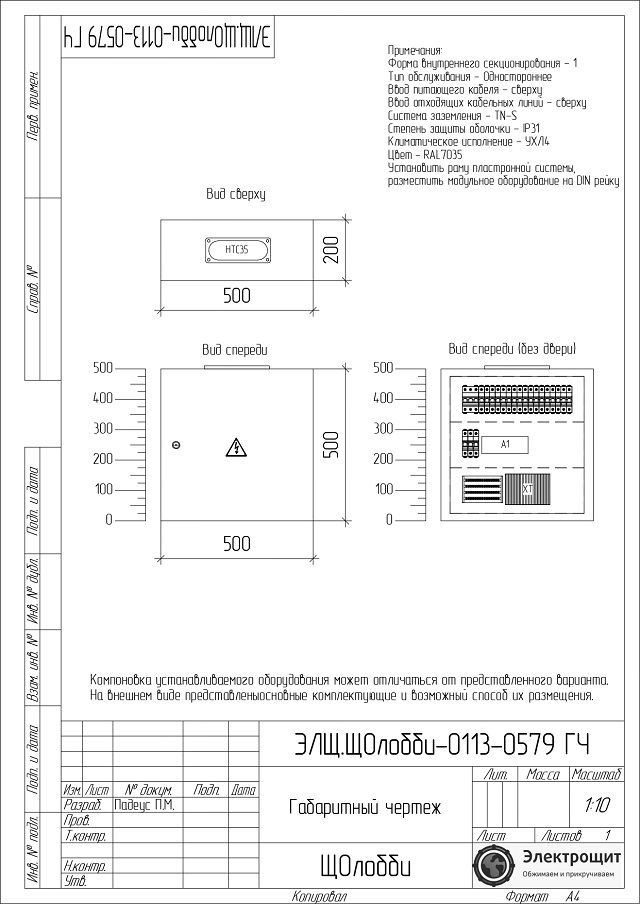

Габаритный чертеж ЩО 40А
Комплектация ЩО 40А
|
№ |
Наименование |
Кол-во |
|
1. |
DKC Кабельный ввод пластик 35 отверстий IP65 |
1 |
|
2. |
Пластрон для рамы 500х150 |
2 |
|
3. |
Пластрон для рамы 500х150 глухой |
1 |
|
4. |
Рама пластронной системы 500х500 |
1 |
|
5. |
Точка заземления внешняя для корпусов ST CE |
1 |
|
6. |
ЩМП ДКС 500 500 200мм ST, IP66 |
1 |
|
7. |
City9 1п 10А С 6кА 230В Systeme El. |
21 |
|
8. |
City9 ВН 3п 40А Systeme El |
1 |
|
9. |
446529, Концевой сегмент на клеммники PYK 2,5-2FT |
10 |
|
10. |
DALI-LOGIC-LITE-PS-x2 контроллер 230B Ethernet IP20 INTELLIGENT Arlight, IARL |
1 |
|
11. |
Блок распределения 4 пол 125А 3/50кв.мм, 15/25кв.мм DKC |
1 |
|
12. |
клем. 3-х яр. пруж. быстрозажим. (Push in), 2,5 мм.кв. (серый), PYK2,5-3F, уп.30 |
20 |
|
13. |
Кронштейны для настенного крепления корпусов (4шт) DKC |
1 |
Характеристики ЩО 40А
|
1. |
Напряжение и частота питающей сети |
380 В, 50Гц (3ф+PE+N) |
|
2. |
Кол-во вводов |
1 ввод |
|
3. |
Номинальный ток (А) |
40 |
|
4. |
Номинальное напряжение (В) |
380 |
|
5. |
Наличие коммерческого учета электроэнергии |
нет |
|
6. |
Наличие измерительных приборов |
нет |
|
7. |
Тип АВР и модификация управления |
нет |
|
8. |
Рабочий диапазон температуры окружающей среды, град. С |
От +1 до +35 |
|
9. |
Габаритные размеры, мм (высота / ширина / глубина) |
500х500х200 |
|
10. |
Форма внутреннего секционирования |
1 |
|
11. |
Степень защиты |
IP31 |
|
12. |
Исполнение |
Навесное |
|
13. |
Сопротивление изоляции не менее, МОм |
10 |
