Щит ЩО 40А на 1 ввод IP54 600х400х200
Щит ЩО 40А был произведен нашей компанией в июне 2025 года.
Стоимость щита - 27,6 тыс..руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩО предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы ЩО2.1– не менее 25 лет.
Стоимость щита - 27,6 тыс..руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩО предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы ЩО2.1– не менее 25 лет.

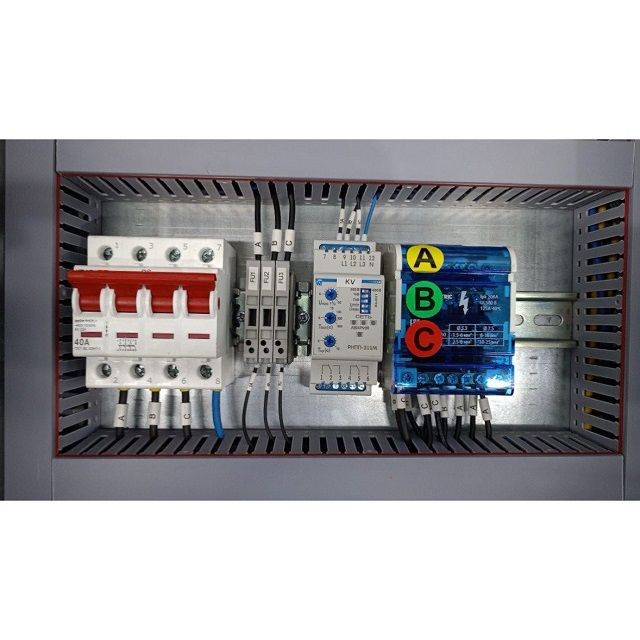

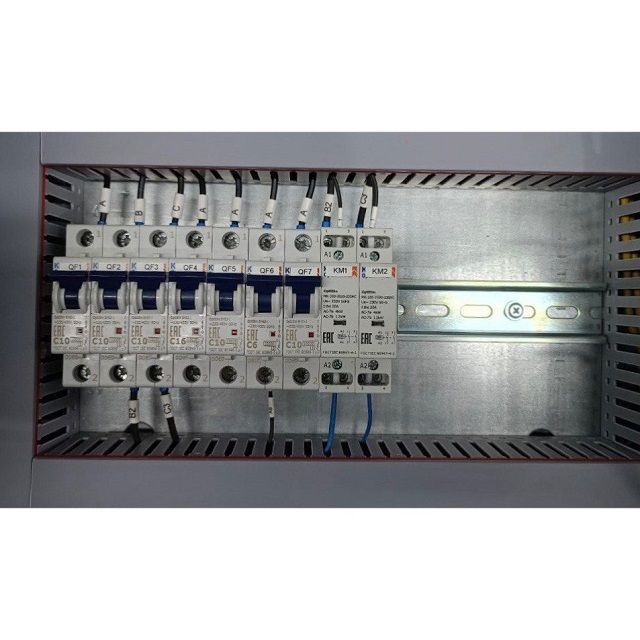

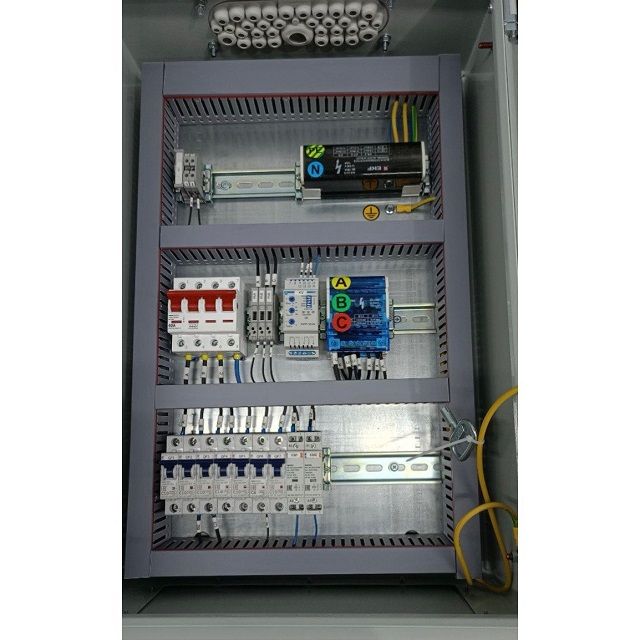

Фото ЩО 40А

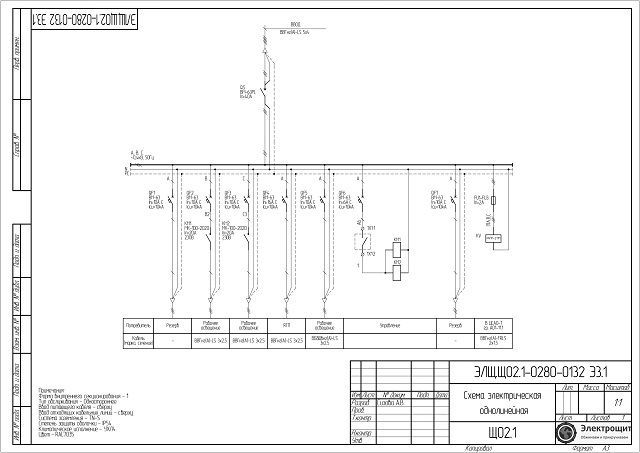

Схема ЩО 40А

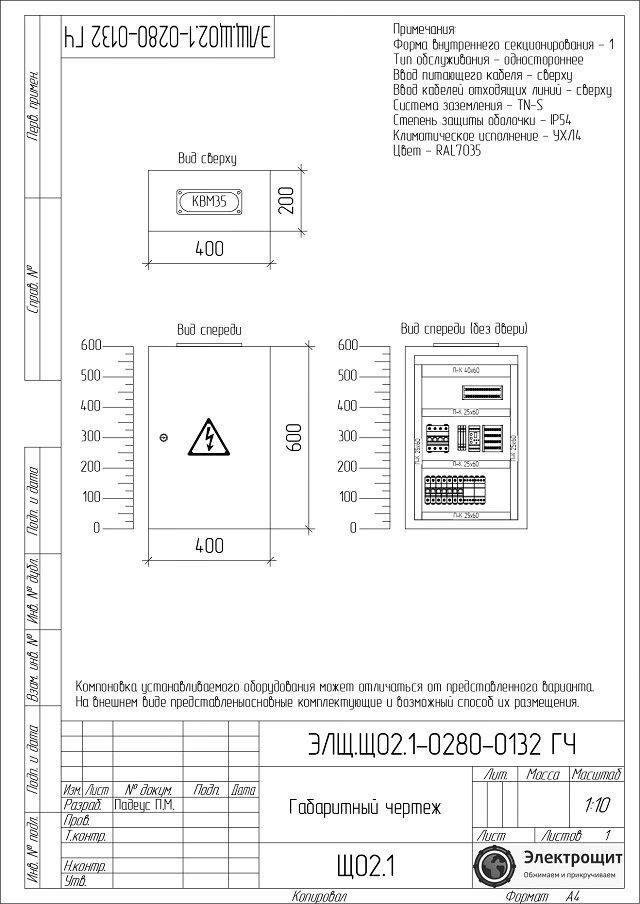

Габаритный чертеж ЩО 40А
Комплектация ЩО 40А
| № | Наименование | Количество |
| 1 | ЩМП ДКС 600 400 200мм ST, IP66 | 1 |
| 2 | ВМ63 1п 10А C 10кА КЭАЗ OptiDin | 5 |
| 3 | ВМ63 1п 6А C 10кА КЭАЗ OptiDin | 1 |
| 4 | ВМ63 1п 16А C 10кА КЭАЗ OptiDin | 1 |
| 5 | ВМ63РL 4п 40А КЭАЗ OptiDin выкл.нагрузки | 1 |
| 6 | МК 100 2п 20А 230В AC 2НО КЭАЗ OptiDin (МК-100-2020) | 2 |
| 7 | КВМ 35 Мультифланец TDM IP66 | 1 |
| 8 | ШНК 2х15 групп в корпусе TD | 1 |
| 9 | ШНК 4х7 групп в корпусе TDM | 1 |
Характеристики ЩО 40А
| 1 | Напряжение и частота питающей сети | 380 В, 50Гц (3ф+PE+N) |
| 2 | Кол-во вводов | 1 ввод |
| 3 | Номинальный ток (А) | 40 |
| 4 | Номинальное напряжение (В) | 380 |
| 5 | Наличие коммерческого учета электроэнергии | нет |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | нет |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От +1 до +35 |
| 9 | Габаритные размеры, мм | 600х400х200 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP54 |
| 12 | Исполнение | Навесное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
