Щит ЩР 100А IP 31
Щит ЩР 100А был произведен нашей компанией в июне 2025 года.
Стоимость щита - 136 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
ЩР предназначен для ввода и распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях в сетях, номинальное напряжение которых не превышает 380 В переменного тока частотой не более 50 Гц.
Стоимость щита - 136 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
ЩР предназначен для ввода и распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях в сетях, номинальное напряжение которых не превышает 380 В переменного тока частотой не более 50 Гц.

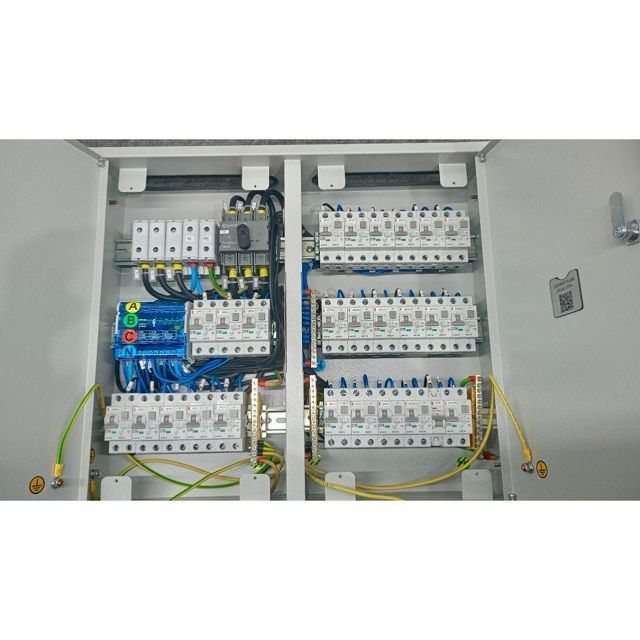

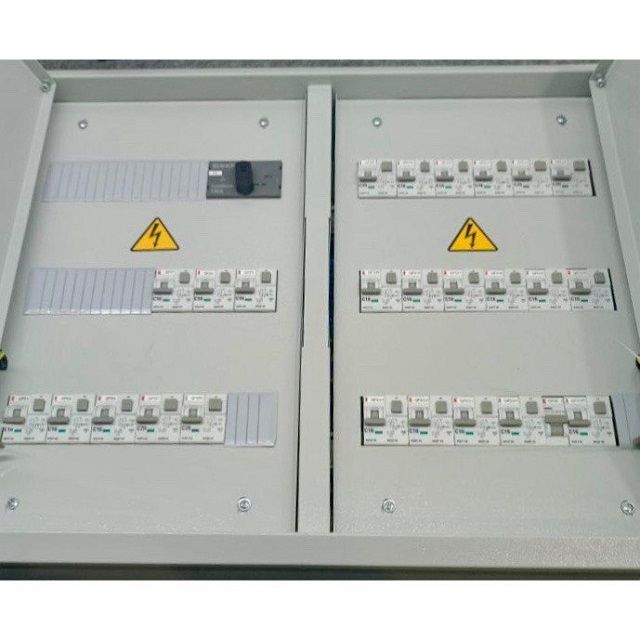

Фото ЩР 100А
Схема ЩР 100А
Комплектация ЩР 100А
| № | Наименование | Количество |
| 1 | ЩРв 72 встр, мет IP31, 520х605х120 2хдвер (EKF PROxima) шины, заземл. | 1 |
| 2 | ВА 4763 1п 25А C 4,5кА EKF PROxima | 1 |
| 3 | АВДТ 63 2п 25А C 30мА 6кА АС EKF PROxima | 5 |
| 4 | АВДТ 63 2п 16А C 30мА 6кА АС EKF PROxima | 20 |
| 5 | TB-100А 3п Рубильник c рукояткой TwinBlock | 1 |
| 6 | Изолятор на DIN рейку желтый TDM | 2 |
| 7 | Изолятор на DIN рейку синий TDM | 2 |
| 8 | КВС 95 серый ЕКФ | 5 |
| 9 | Шина нулевая 14/1 8х12мм (14групп/крепеж по центру) TDM | 4 |
| 10 | ШНК 4х11 групп в корпусе TDM | 1 |
Характеристики ЩР 100А
1. Номинальное напряжение: 380 В
2. Род тока: переменный, 50 Гц.
3. Номинальный ток: 100 А
4. Степень защиты щита по ГОСТ Р 50827-95: IP 31
5. Климатическое исполнение, категория размещения по ГОСТ 15150-69: УХЛ4.
6. Номинальная эксплуатация щита обеспечивается следующими условиями:
6.1. Высота над уровнем моря не более 1000 м;
6.2. Температура воздуха от +1°С до +35°С;
6.3. Относительная влажность воздуха не более 85% при температуре воздуха +20°С
6.4. Окружающая среда – невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металл-изоляцию.
7. Электрическое сопротивление изоляции не менее 1 МОм.
