Щит ЩРБ 100А на 1 ввод IP54 650х500х220
Стоимость щита - 41 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩРБ предназначен для ввода и распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 2 по ГОСТ 15150-69 (эксплуатация под навесом (защита от вертикальных струй воды, допускается обрызгивание, попадание пыли, снега))
4. Срок службы ЩРБ – не менее 25 лет.

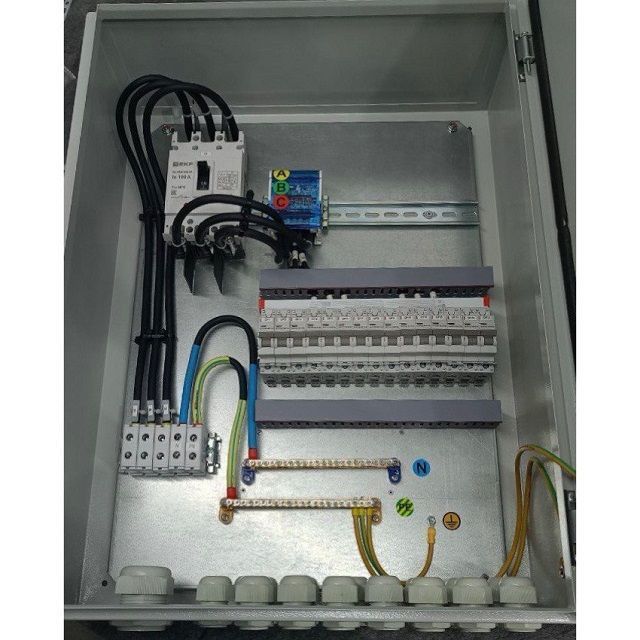

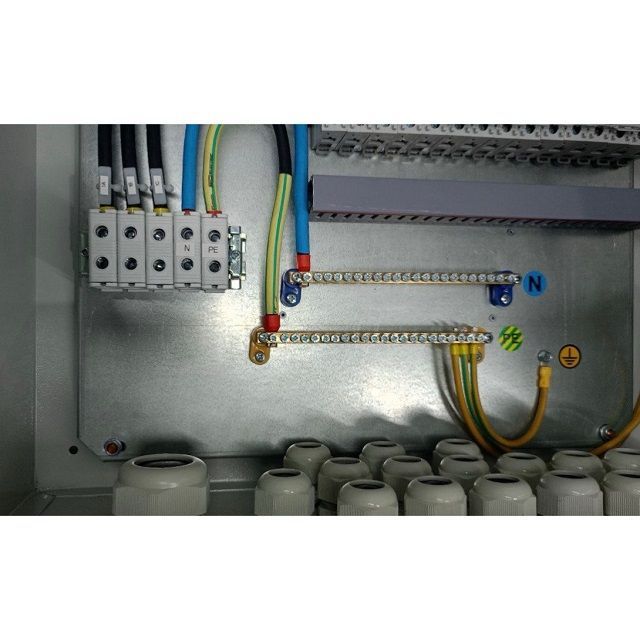

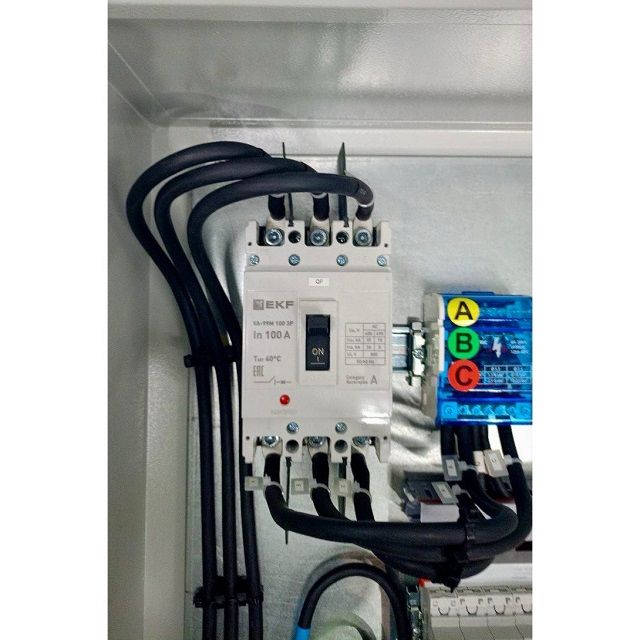

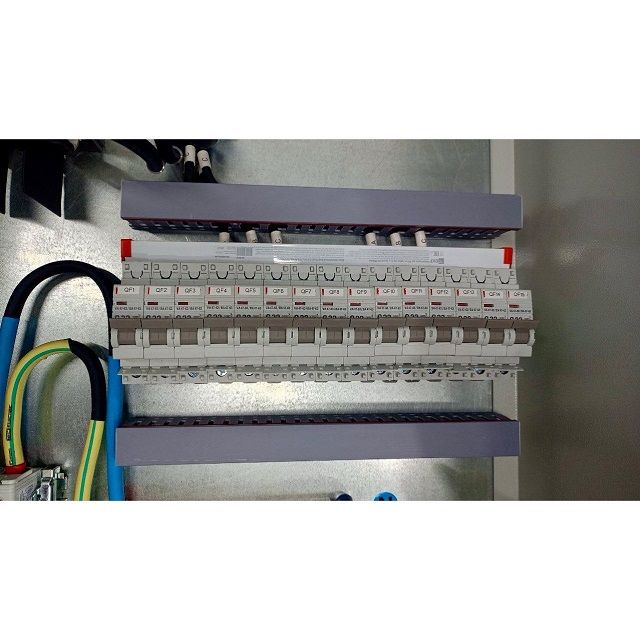

Фото ЩРБ 100А

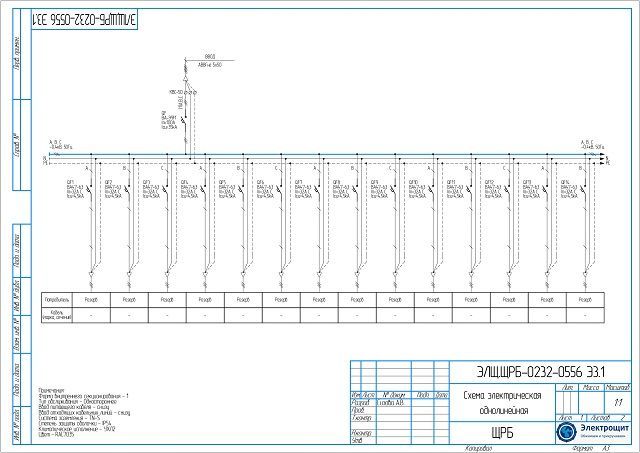

Схема ЩРБ 100А

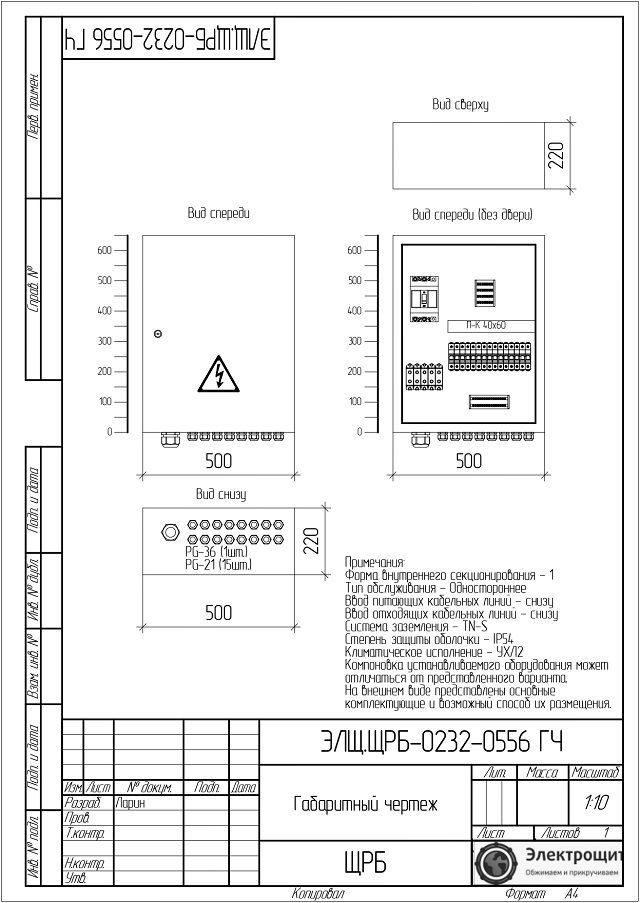

Габаритный чертеж ЩРБ 100А
Комплектация ЩРБ 100А
|
№ |
Наименование |
Кол-во |
|
1. |
ЩМП ЕКФ 650 500 220 IP54 (ЩРНМ-3) PROxima |
1 |
|
2. |
ВА 4763 1п 32А C 4,5кА EKF PROxima |
15 |
|
3. |
ВА 99М 100А 3п 35кА стац, т/маг расц, габ.100 EKF |
1 |
|
4. |
PG 21 кабель 13-18мм IP54 TDM |
15 |
|
5. |
PG 36 кабель 22-32мм IP54 TDM |
1 |
|
6. |
КВС 50 серый ЕКФ |
5 |
|
7. |
ШНК 2х15 групп в корпусе TDM |
1 |
|
8. |
ШНК 4х7 групп в корпусе TDM |
1 |
Характеристики ЩРБ 100А
|
1. |
Напряжение и частота питающей сети |
380 В, 50Гц (3ф+PE+N) |
|
2. |
Кол-во вводов |
1 ввод |
|
3. |
Номинальный ток (А) |
100 |
|
4. |
Номинальное напряжение (В) |
380 |
|
5. |
Наличие коммерческого учета электроэнергии |
нет |
|
6. |
Наличие измерительных приборов |
нет |
|
7. |
Тип АВР и модификация управления |
нет |
|
8. |
Рабочий диапазон температуры окружающей среды, град. С |
От -60 до +40 |
|
9. |
Габаритные размеры, мм (высота / ширина / глубина) |
650х500х220 |
|
10. |
Форма внутреннего секционирования |
1 |
|
11. |
Степень защиты |
IP54 |
|
12. |
Исполнение |
Навесное |
|
13. |
Сопротивление изоляции не менее, МОм |
10 |
