Щит ШР-СП 1600А на 2 ввода IP54 2100х2200х600
Стоимость щита - 1 млн.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ШР-СП предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 65В постоянного тока.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 3 по ГОСТ 15150-69 (эксплуатация в крытых помещениях без регулирования температурных условий с естественной вентиляцией (температура практически не отличается от уличной, нет брызг и струй воды, незначительное количество пыли))
4. Срок службы ШР-СП – не менее 25 лет.

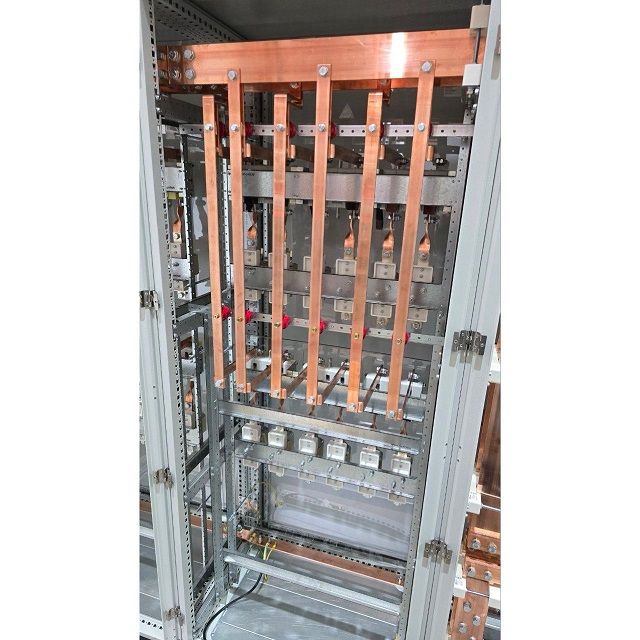

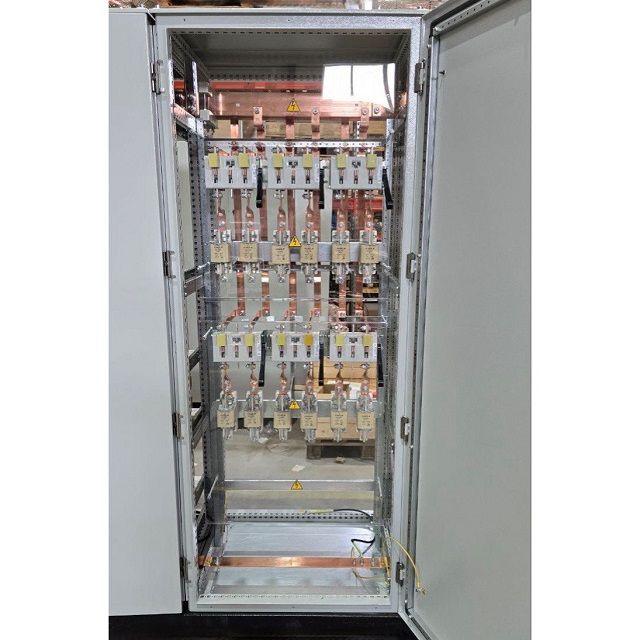

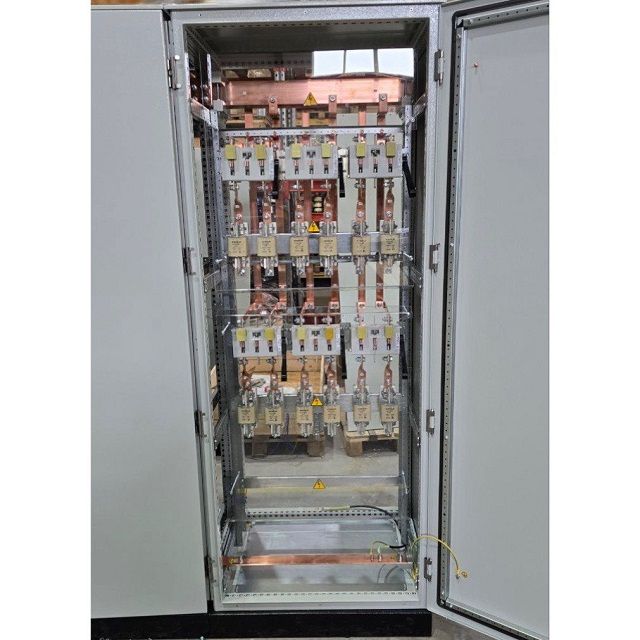

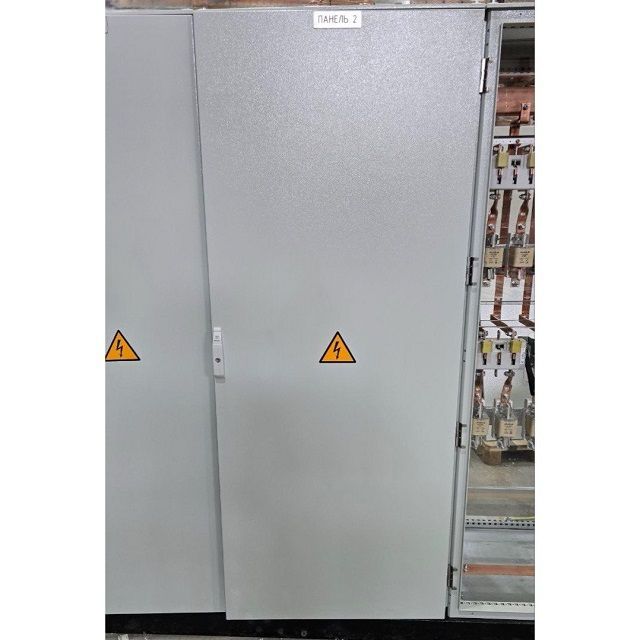

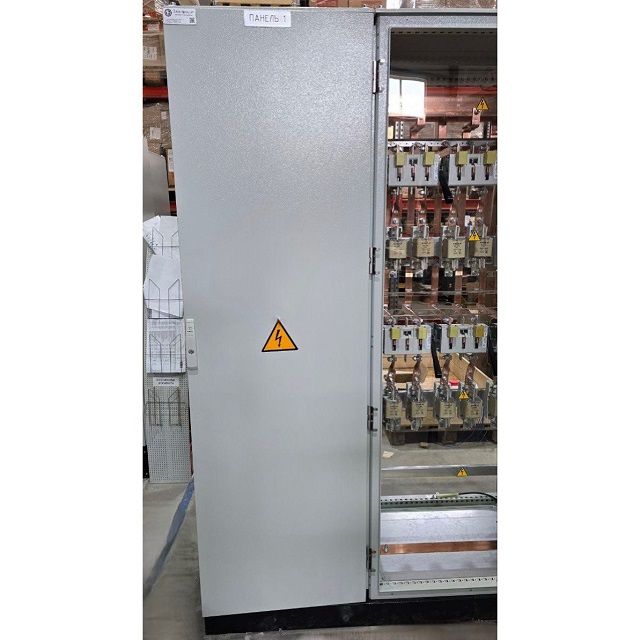

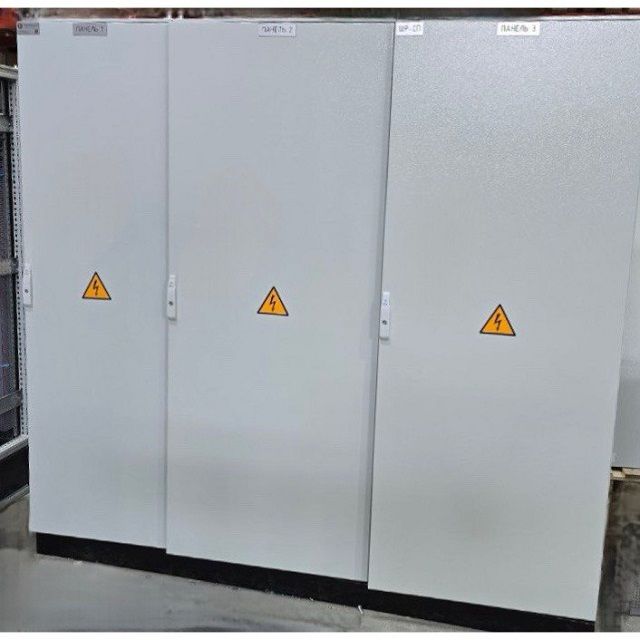

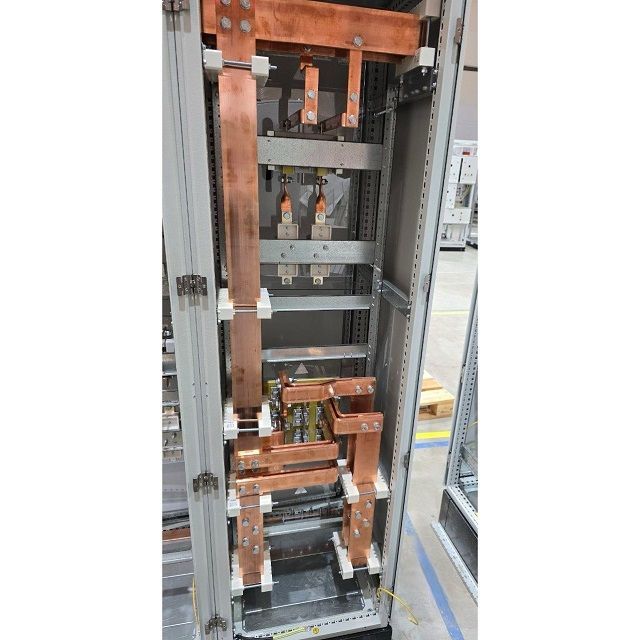

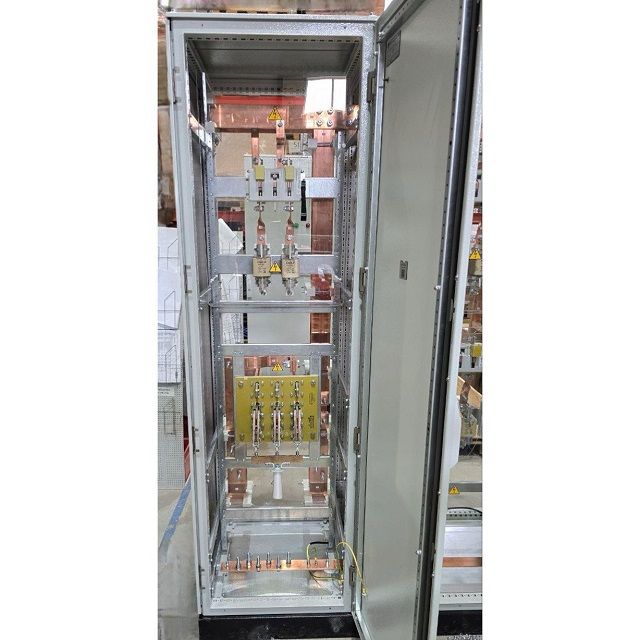

Фото Щит ШР-СП 1600А

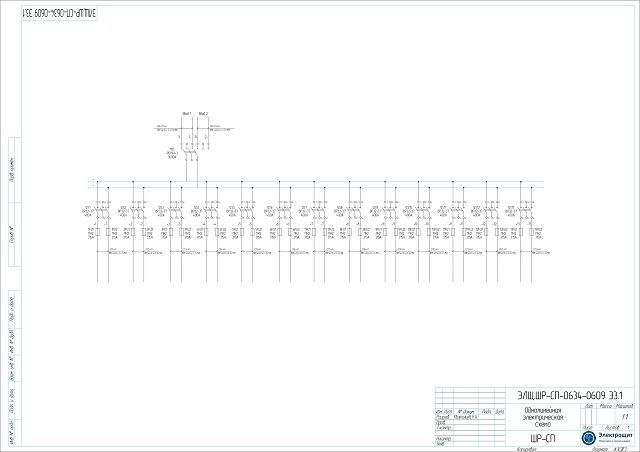

Схема Щит ШР-СП 1600А

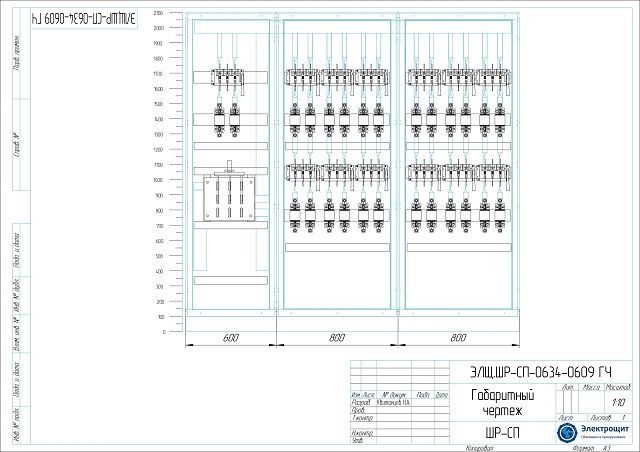

Габаритный чертеж Щит ШР-СП 1600А
Комплектация Щит ШР-СП 1600А
|
№ |
Наименование |
Кол-во |
|
1. |
ШНС 2000 800 600 IP55, станд, (ШНС-КС PRO) |
2 |
|
2. |
ШНС 2000 600 600 IP55, станд, (ШНС-КС PRO) |
1 |
|
3. |
ШНС Боковая панель 2000х600 IP56, станд (2шт) |
1 |
|
4. |
ШНС Цоколь 800 600 100мм сварной |
2 |
|
5. |
ШНС Цоколь 600 600 100мм сварной |
1 |
|
6. |
Связь монтажная ДКС 600х50 ЭЛЩ |
8 |
|
7. |
Связь монтажная ДКС 800х50 ЭЛЩ |
16 |
|
8. |
МП С 600.50 ЭЛЩ (для ШНС и ДКС) |
6 |
|
9. |
МП С 600.75 ЭЛЩ (для ШНС и ДКС) |
2 |
|
10. |
МП С 800.50 ЭЛЩ (для ШНС и ДКС) |
4 |
|
11. |
МП С 800.75 ЭЛЩ (для ШНС и ДКС) |
8 |
|
12. |
Уголок монтажный 1700 ЭЛЩ |
6 |
|
13. |
ШМТ 50 10 (цена за 1м), 4,46кг/м.п. (ток 1185) |
20 |
|
14. |
ШМТ 30 5 (цена за 1м), 1,375кг/м.п. (ток 539) |
28 |
|
15. |
ШМТ 80 10 (цена за 1м), 7,13кг/м.п. (ток 1900) |
16 |
|
16. |
РЕ19 1600А 3п рев, КЭАЗ (РЕ19-43-72210) |
1 |
|
17. |
ВР32 37А30220 400А 3п нерев КЭАЗ (несъем бок ручка прав) |
13 |
|
18. |
ПН 2 400А 315А У3 вставка |
21 |
|
19. |
ДП 37 2 400А ИЭК |
26 |
|
20. |
ПН 2 400А 315А У3 вставка |
5 |
Характеристики Щит ШР-СП 1600А
|
1. |
Напряжение и частота питающей сети |
65В |
|
2. |
Кол-во вводов |
2 ввода |
|
3. |
Номинальный ток (А) |
1600 |
|
4. |
Номинальное напряжение (В) |
65В |
|
5. |
Наличие коммерческого учета электроэнергии |
нет |
|
6. |
Наличие измерительных приборов |
нет |
|
7. |
Тип АВР и модификация управления |
нет |
|
8. |
Рабочий диапазон температуры окружающей среды, град. С |
От -60 до +40 |
|
9. |
Габаритные размеры, мм (высота / ширина / глубина) |
2100х2200х600 |
|
10. |
Форма внутреннего секционирования |
1 |
|
11. |
Степень защиты |
IP54 |
|
12. |
Исполнение |
Напольное |
|
13. |
Сопротивление изоляции не менее, МОм |
10 |
