ЩР-10кВт 16А IP65
ЩР-10кВт 1 ввод 16А IP65 был произведен нашей компанией в феврале 2025 года.
Стоимость щита - 128 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации
1. ЩР-10кВт предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. ЩР-10кВт изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. ЩР-10кВт имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы ЩР-10кВт – не менее 25 лет.
Стоимость щита - 128 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации
1. ЩР-10кВт предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. ЩР-10кВт изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. ЩР-10кВт имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы ЩР-10кВт – не менее 25 лет.

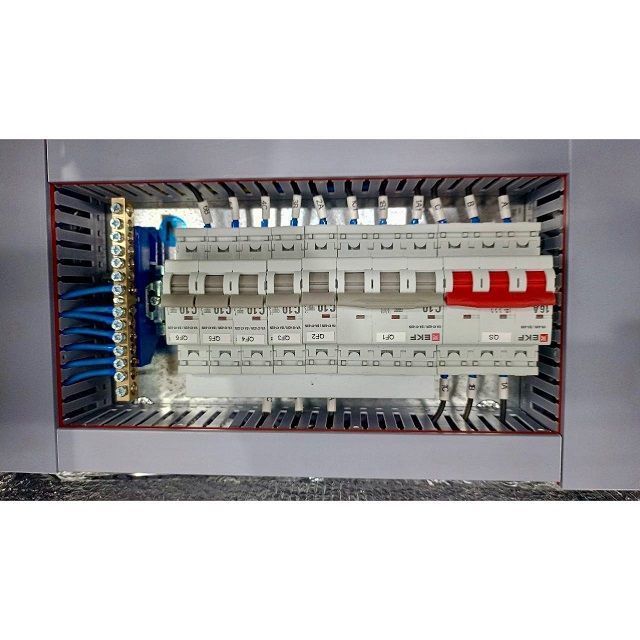

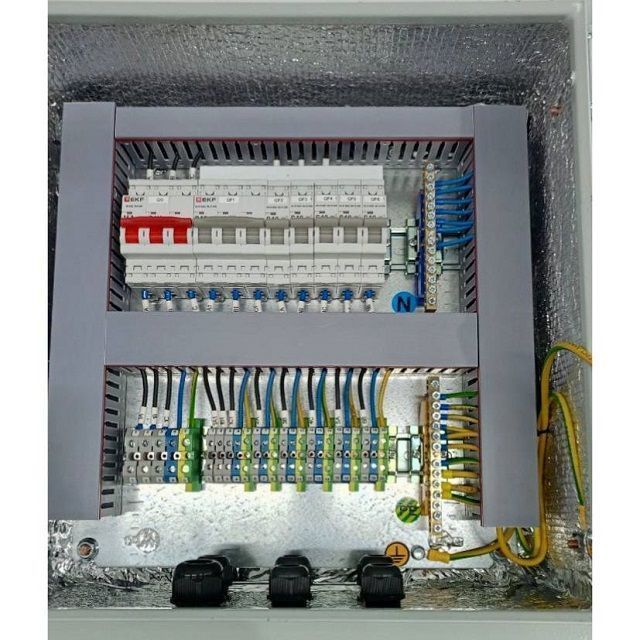

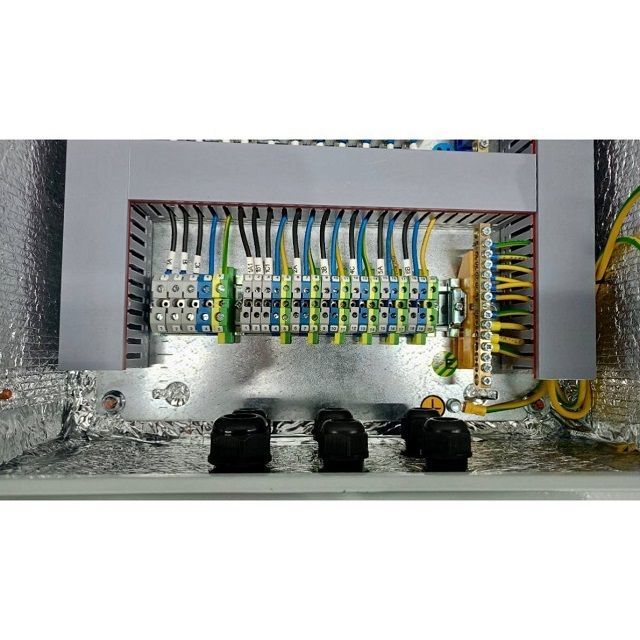

Фото ЩР-10кВт
Схема ЩР-10кВт

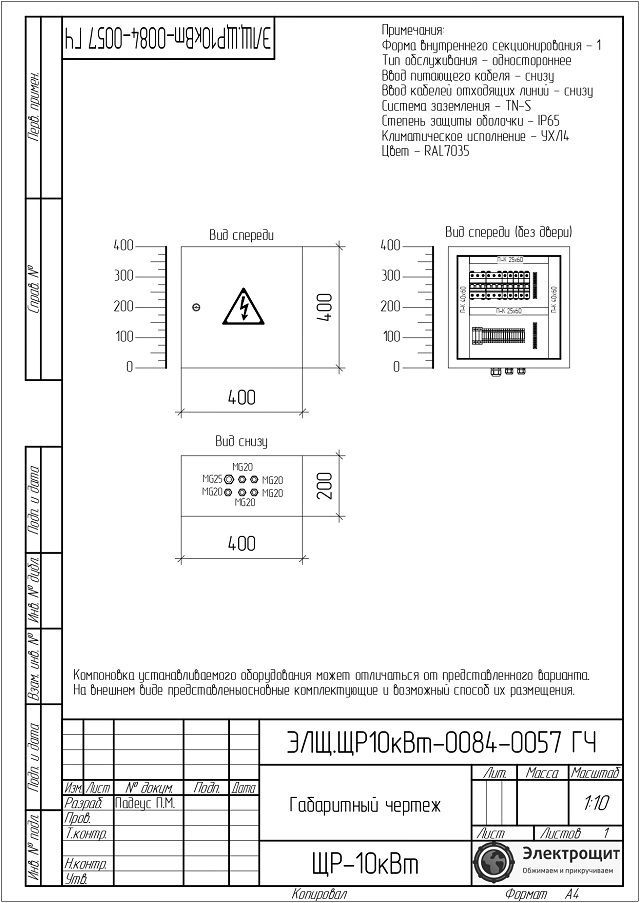

Габаритный чертеж ЩР-10кВт
Комплектация ЩР-10кВт
| № | Наименование | Количество |
| 1 | ЩМП ДКС 400 400 200мм ST, IP66 | 5 |
| 2 | ВН 63N 3P 16А EKF PROxima | 5 |
| 3 | ВА 4763N 3п 10А C 6кА EKF | 5 |
| 4 | ВА 4763N 1п 10А C 6кА EKF | 25 |
| 5 | Утеплитель самоклеющийся фольгированный в рулоне 10 мм ширина 1 м | 5 |
| 6 | Шина нулевая 14/1 8х12мм (14групп/крепеж по центру) TDM | 10 |
| 7 | Изолятор на DIN рейку желтый TDM | 5 |
| 8 | Изолятор на DIN рейку синий TDM | 5 |
| 9 | Колодка клеммная ЗНИ 4 серый JXB-4 ЕКФ | 40 |
| 10 | Колодка клеммная ЗНИ 4 синий JXB-4 ЕКФ | 30 |
| 11 | Колодка клеммная ЗНИ 4РЕ ж/з EK-JXB-4 ЕКФ | 30 |
| 12 | Колодка клеммная ЗНИ 10 серый JXB-6 ЕКФ | 15 |
| 13 | Колодка клеммная ЗНИ 10 синий JXB-6 ЕКФ | 5 |
| 14 | Колодка клеммная ЗНИ 10РЕ ж/з EK-JXB-6 ЕКФ | 10 |
Характеристики ЩР-10кВт
| 1 | Напряжение и частота питающей сети | 380 В, 50Гц (3ф+PE+N) |
| 2 | Кол-во вводов | 1 ввод |
| 3 | Номинальный ток (А) | 16 |
| 4 | Номинальное напряжение (В) | 380 |
| 5 | Наличие коммерческого учета электроэнергии | нет |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | нет |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От +1 до +35 |
| 9 | Габаритные размеры, мм | 400х400х200 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP65 |
| 12 | Исполнение | Навесное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
