ЩР-МТС.2 400А 1 ввод IP54
ЩР-МТС.2 400А был произведен нашей компанией в феврале 2025 года.
Стоимость щита - 194 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩР-МТС.2 предназначен для ввода, распределения, учета электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. ЩР-МТС.2 изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3 ЩР-МТС.2 имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы ЩР-МТС.2– не менее 25 лет.
Стоимость щита - 194 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩР-МТС.2 предназначен для ввода, распределения, учета электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. ЩР-МТС.2 изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3 ЩР-МТС.2 имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы ЩР-МТС.2– не менее 25 лет.

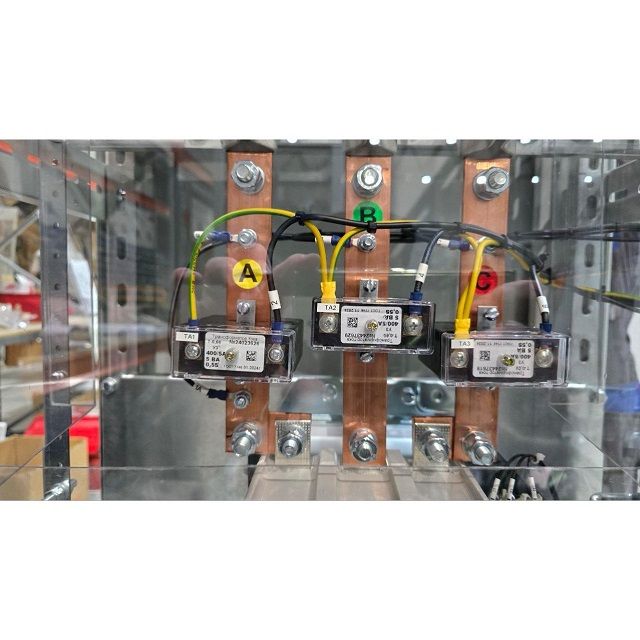

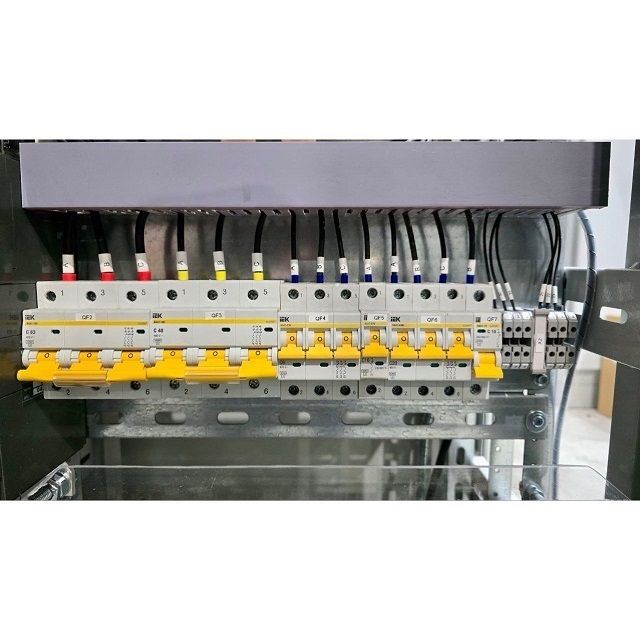

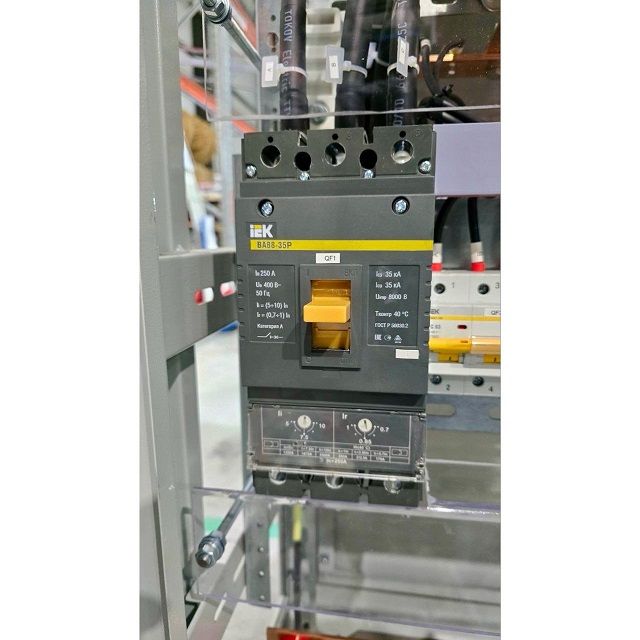

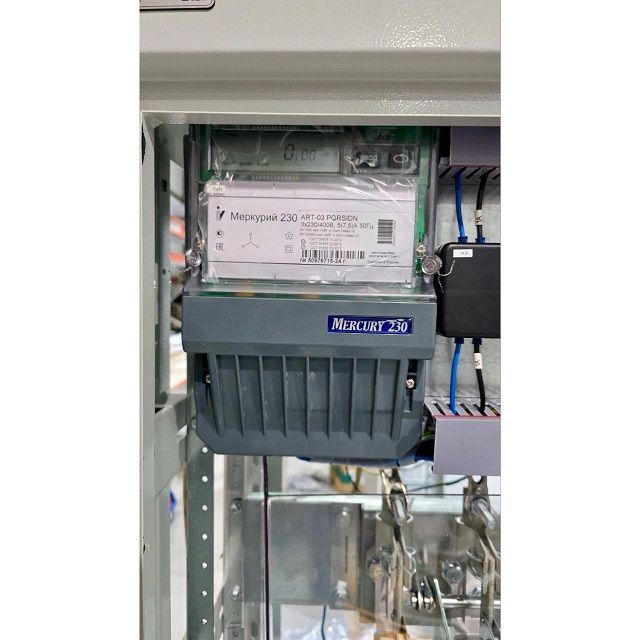

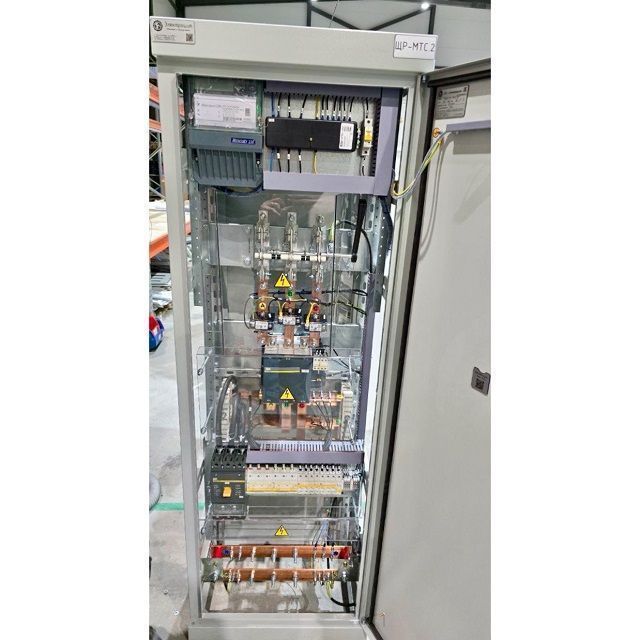

Фото ЩР-МТС.2 400А

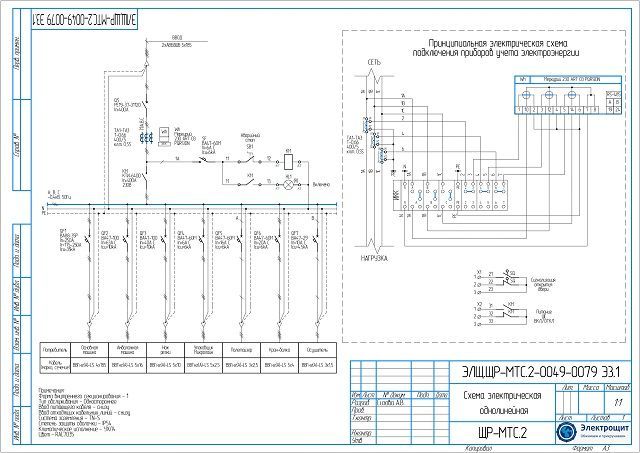

Схема ЩР-МТС.2 400А

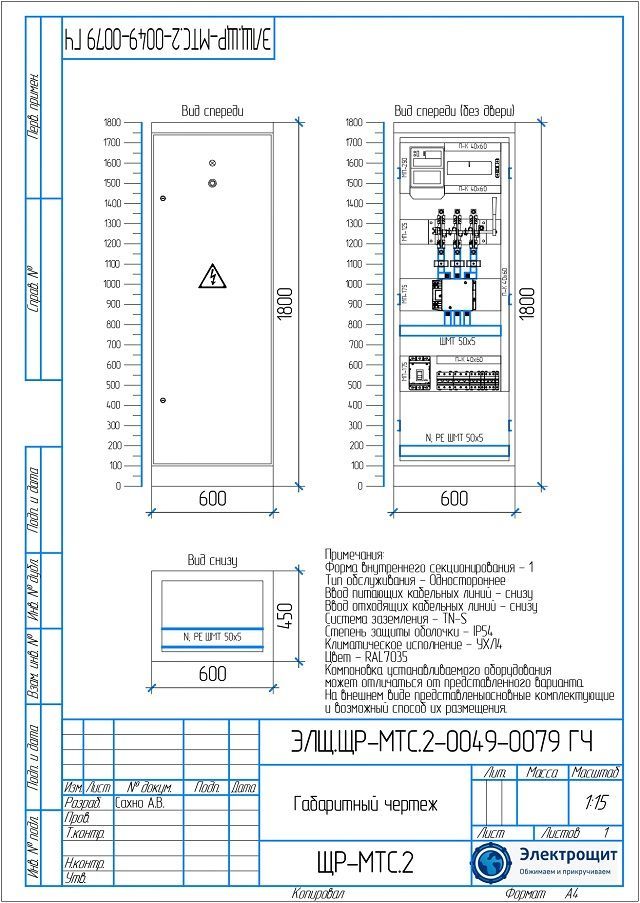

Габаритный чертеж ЩР-МТС.2 400А
Комплектация ЩР-МТС.2 400А
| № | Наименование | Количество |
| 1 | МП ВРУ БЭТ 600.125 | 1 |
| 2 | МП ВРУ БЭТ 600.150 | 1 |
| 3 | МП ВРУ БЭТ 600.175 | 2 |
| 4 | МП ВРУ БЭТ 600.250 | 1 |
| 5 | Корпус ВРУ 1800 600 450 IP54 без м/п (станд) | 1 |
| 6 | ВРУ Торцевая панель 1800 450 IP54 (станд) | 2 |
| 7 | Уголок монтажный 1700 ЭЛЩ | 3 |
| 8 | ВА 47100 3п 40А C 10кА IEK Karat | 1 |
| 9 | ВА 47100 3п 63А C 10кА IEK Karat | 1 |
| 10 | ВА 4760М 3п 6А C 6кА IEK Karat | 1 |
| 11 | ВА 4760М 3п 20А C 6кА IEK Karat | 1 |
| 12 | ВА 4760М 1п 6А C 6кА IEK Karat | 1 |
| 13 | ВА 4729 1п 10А C 4,5кА IEK Karat | 1 |
| 14 | ВА 4760М 1п 16А C 6кА IEK Karat | 1 |
| 15 | КТИ 400А 230В (КТИ-6400) нерев IEK | 1 |
| 16 | ВА88-35Р 3Р 250А 35кА IEK | 1 |
| 17 | ШМТ 50 5 (цена за 1м), 2,23кг/м.п. (ток 860/870) | 4 |
| 18 | Меркурий 230 ART 03 PQRSIDN 3ф транс подк 2 тар | 1 |
| 19 | РЕ19 400А 3п нерев, (РЕ19-37-31120) IEK Generica | 1 |
| 20 | ШМТ 30 5 (цена за 1м), 1,375кг/м.п. (ток 539) | 2 |
| 21 | Т 066 400 5 кл.т 0,5S 5ВА (ЭЛТИ) | 3 |
| 22 | ЗИП-ЩР-МТС-0049-2025 | 1 |
| 23 | ПКИ 22 доп.контакты 2з+2р ИЭК | 1 |
| 24 | Колодка клеммная ЗНИ 4 серый JXB-4 ЕКФ | 3 |
| 25 | ИШП 270мм 3п 5 и 10 мм TDM | 2 |
| 26 | Концевой выключатель YBLX-ME/8108 CHINT | 1 |
| 27 | ИШП 180мм 2п 5 и 10 мм TDM | 2 |
| 28 | ИКК TDM | 1 |
| 29 | Кнопка гриб.красная 1НЗ IP40 NP2-BS542 CHINT | 1 |
| 30 | Лампа красная 230В АС IP40 ND16-22DS/4 CHINT | 1 |
Характеристики ЩР-МТС.2 400А
| 1 | Напряжение и частота питающей сети | 380 В, 50Гц (3ф+PE+N) |
| 2 | Кол-во вводов | 1 ввод |
| 3 | Номинальный ток (А) | 400 |
| 4 | Номинальное напряжение (В) | 380 |
| 5 | Наличие коммерческого учета электроэнергии | да |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | нет |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От +1 до +35 |
| 9 | Габаритные размеры, мм | 1800х600х450 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP54 |
| 12 | Исполнение | Напольное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
