Щит ЩС 160А на 1 ввод IP54 2100х1000х600
ЩС 160А был произведен нашей компанией в июне 2025 года.
Стоимость щита - 490 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩС предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы – не менее 25 лет.
Стоимость щита - 490 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩС предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы – не менее 25 лет.

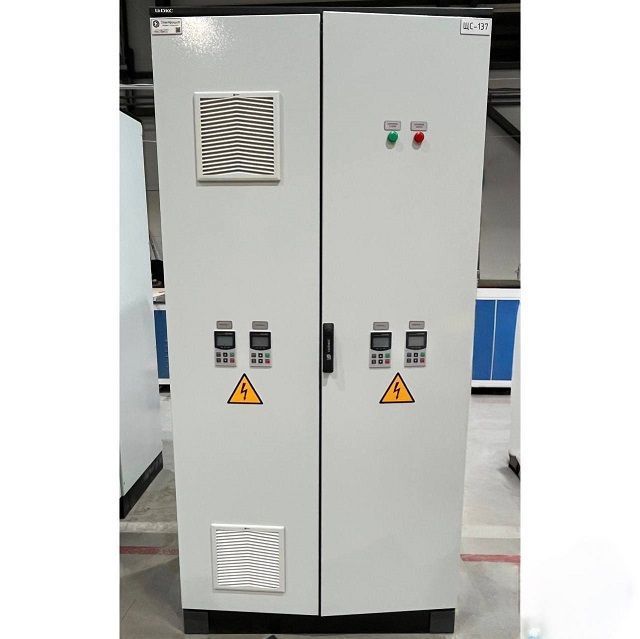

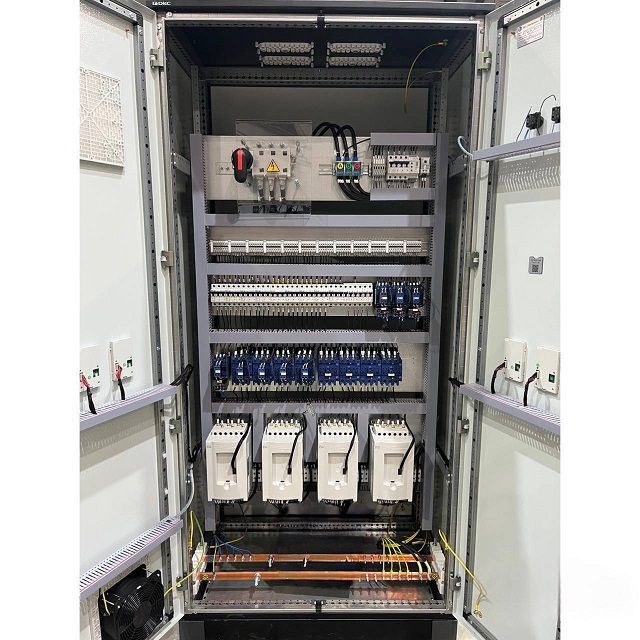

Фото ЩС 160А

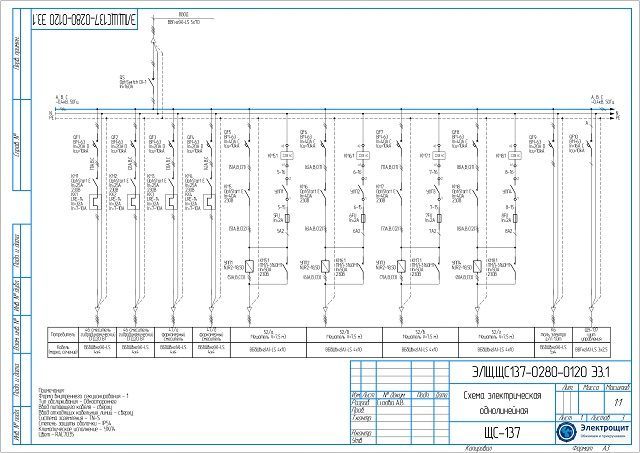

Схема ЩС 160А

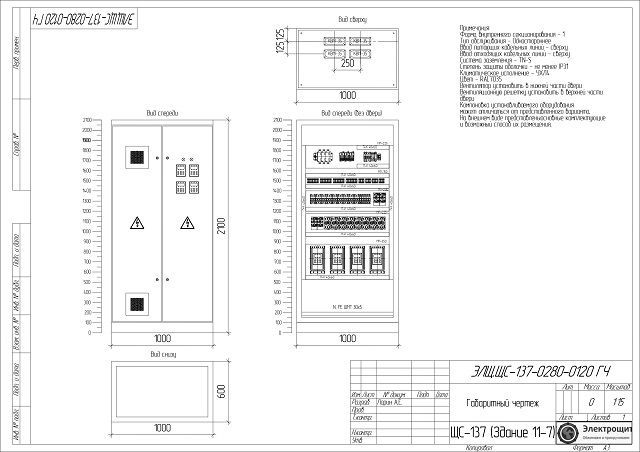

Габаритный чертеж ЩС 160А
Комлектация ЩС 160А
| № | Наименование | Количество |
| 1 | Дверь сплошная двухстворчатая для шкафов CQE N 2000 x 1000 мм | 1 |
| 2 | Рама крыши и основание оцинкованные RAL9005 для корпусов CQE N, ШхГ 1000х600 мм, комплект | 1 |
| 3 | Панели боковые для шкафов CQE N, ВхГ 2000х600 мм, комплект 2 шт. | 1 |
| 4 | Стойки вертикальные для шкафов CQE N оцинкованные В=2000 мм, комплект 4 шт. | 1 |
| 5 | Панель задняя для корпусов CQE N, ВхШ 2000х1000 мм | 1 |
| 6 | Комплект крыши без фланца черные RAL9005 ШхГ 1000x600 мм | 1 |
| 7 | Комплект панелей цоколя, Ш/Г=1000 мм, В=100 мм, 1 кмп = 2 шт. | 1 |
| 8 | Комплект донных пластин 3-секционных ШхГ 1000x600 мм | 1 |
| 9 | Комплект панелей цоколя, Ш/Г=600 мм, В=100 мм, 1 кмп = 2 шт. | 1 |
| 10 | Уголок монтажный 1700 ЭЛЩ | 2 |
| 11 | МП С 1000.150 ЭЛЩ (для ШНС и ДКС) | 1 |
| 12 | МП С 1000.200 ЭЛЩ (для ШНС и ДКС) | 1 |
| 13 | МП С 1000.225 ЭЛЩ (для ШНС и ДКС) | 1 |
| 14 | МП С 1000.350 ЭЛЩ (для ШНС и ДКС) | 1 |
| 15 | Связь монтажная ДКС 600х50 ЭЛЩ | 4 |
| 16 | ВМ63 3п 20А D 10кА КЭАЗ OptiDin | 5 |
| 17 | ВМ63 3п 6А C 6кА КЭАЗ OptiDin | 1 |
| 18 | ВМ63 3п 40А C 10кА КЭАЗ OptiDin | 4 |
| 19 | ВМ63 1п 16А C 10кА КЭАЗ OptiDin | 1 |
| 20 | ШМТ 30 5 (цена за 1м), 1,375кг/м.п. (ток 539) | 2 |
| 21 | УПП NJR2 18,5кВт 36А 380В CHINT (NJR2-18.5D) | 4 |
| 22 | Вентилятор 223x223 (EKF) с фильтром, 305м3/ч | 1 |
| 23 | LC1E 40А 220В AC 1NO+1NC нерев КЭАЗ OptiStart E | 4 |
| 24 | ПМЛ 3160М1 50А 220AC УХЛ4 Б КЭАЗ | 4 |
| 25 | Вентиляционная решетка 223x223 (EKF) с фильтром | 1 |
| 26 | Рубильник 160А нерев 3п КЭАЗ OptiSwitch DI-1 | 1 |
| 27 | LC1E 25А 220В AC 1NC нерев КЭАЗ OptiStart E | 4 |
| 28 | Сигнальная лампа зеленая C5-L-M3 22мм 230В AC XB5AVM3 КЭАЗ OptiSignal | 1 |
| 29 | Сигнальная лампа красная C5-L-M4 22мм 230В AC XB5AVM4 КЭАЗ OptiSignal | 1 |
| 30 | Кабель CHINT для подключения дистанционного управления NJR2 | 4 |
| 31 | Реле тепловое OptiStart E LRE14-32A-(7-10A) | 4 |
| 32 | ДК LC1E КЭАЗ 1НО+1НЗ, LAEN11 блок доп контактный OptiStart E | 3 |
| 33 | Колодка клеммная ЗНИ 4 серый JXB-4 ЕКФ | 100 |
Характеристики ЩС 160А
| 1 | Напряжение и частота питающей сети | 380 В, 50Гц (3ф+PE+N) |
| 2 | Кол-во вводов | 1 ввод |
| 3 | Номинальный ток (А) | 160 |
| 4 | Номинальное напряжение (В) | 380 |
| 5 | Наличие коммерческого учета электроэнергии | нет |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | нет |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От +1 до +35 |
| 9 | Габаритные размеры, мм | 2100х1000х600 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP54 |
| 12 | Исполнение | Напольное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
