Щит ЩС 250А на 1 ввод IP54 1200х750х300
Щит ЩС 250А был произведен нашей компанией в августе 2025 года.
Стоимость щита - 63 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩС предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы ЩС – не менее 25 лет.
Стоимость щита - 63 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩС предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы ЩС – не менее 25 лет.

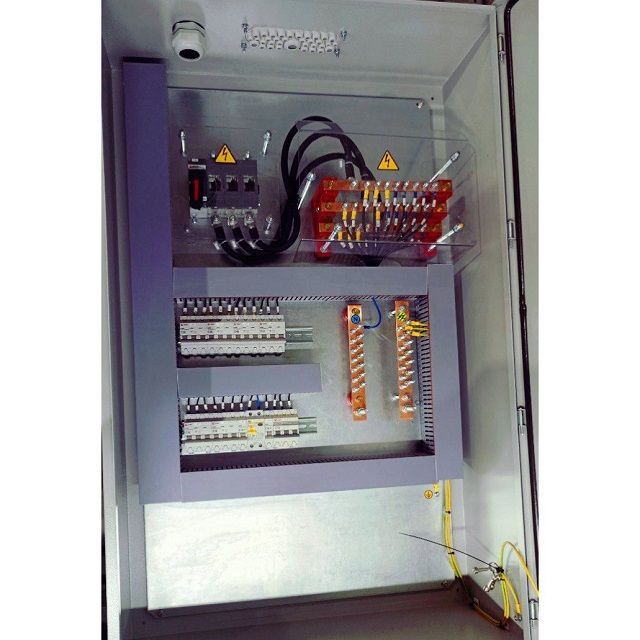

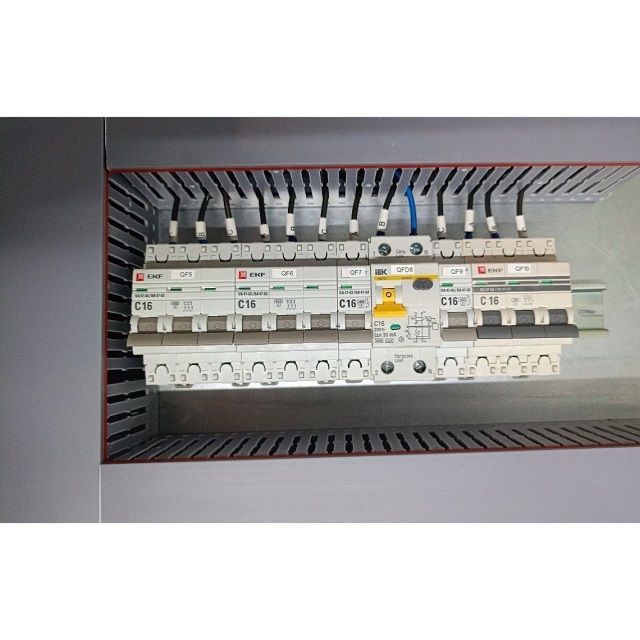

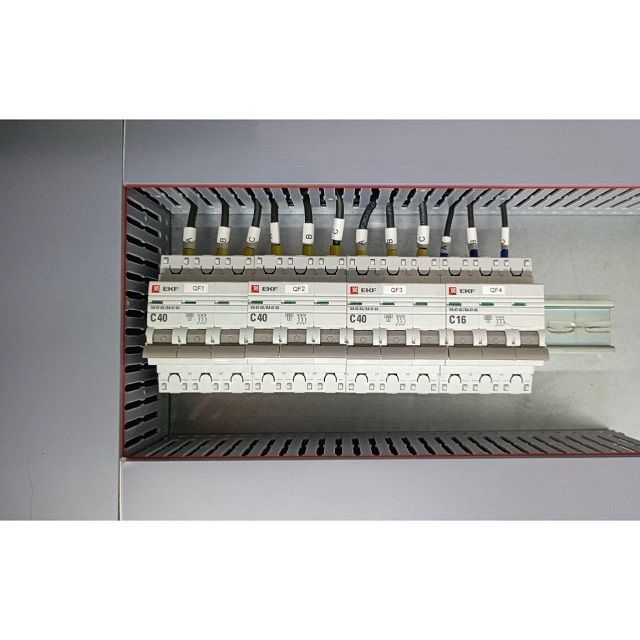

Фото ЩС 250А

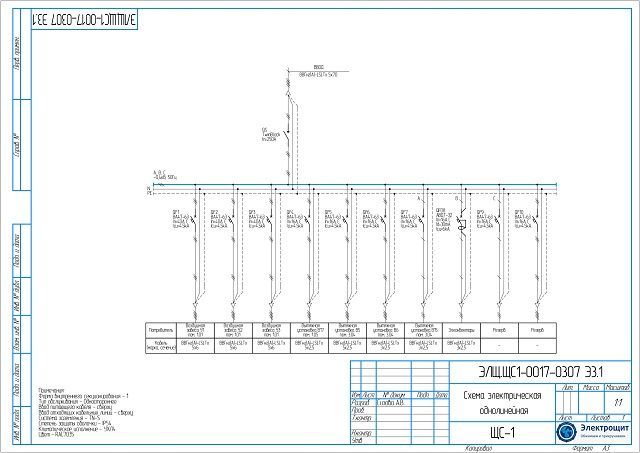

Схема ЩС 250А

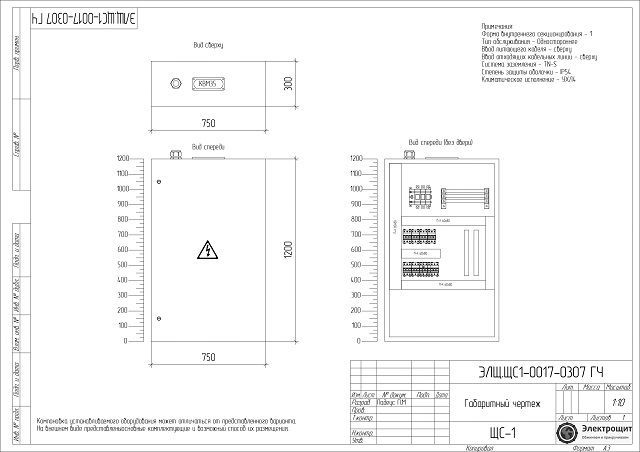

Габаритный чертеж ЩС 250А
Комплектация ЩС 250А
| № | Наименование | Количество |
| 1 | ЩМП ЕКФ 1200 750 300 IP65 PROxima | 1 |
| 2 | ВА 4763 1п 16А C 4,5кА EKF PROxima | 2 |
| 3 | ВА 4763 3п 16А C 4,5кА EKF PROxima | 4 |
| 4 | ВА 4763 3п 40А C 4,5кА EKF PROxima | 3 |
| 5 | АВДТ 32 2п 16А C 30мА 6кА A IEK Karat | 1 |
| 6 | ШМТ 20 5 (цена за 1м), 0,89кг/м.п. (ток 509) | 2 |
| 7 | ШМТ 30 5 (цена за 1м), 1,375кг/м.п. (ток 539) | 2 |
| 8 | TB-250А 3п Рубильник без рукоятки TwinBlock | 1 |
| 9 | Рукоятка управ. для прямой установки на рубильники TwinBlock 160-250А EKF PROxima | 1 |
| 10 | PG 42 кабель 33-40мм IP54 TDM | 1 |
| 11 | КВМ 35 Мультифланец TDM IP66 | 1 |
| 12 | Лесенка 450А с болтом 9кВ 4х30мм TDM | 2 |
Характеристики ЩС 250А
| 1 | Напряжение и частота питающей сети | 380 В, 50Гц (3ф+PE+N) |
| 2 | Кол-во вводов | 1 ввод |
| 3 | Номинальный ток (А) | 250 |
| 4 | Номинальное напряжение (В) | 380 |
| 5 | Наличие коммерческого учета электроэнергии | нет |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | нет |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От +1 до +35 |
| 9 | Габаритные размеры, мм | 1200х750х300 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP54 |
| 12 | Исполнение | Навесное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
