Щит ЩС 63А на 1 ввод IP54
Щит ЩС 63А был произведен нашей компанией в июне 2025 года.
Стоимость щита - 75,5 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. Щит силовой предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы – не менее 25 лет.
Стоимость щита - 75,5 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. Щит силовой предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы – не менее 25 лет.

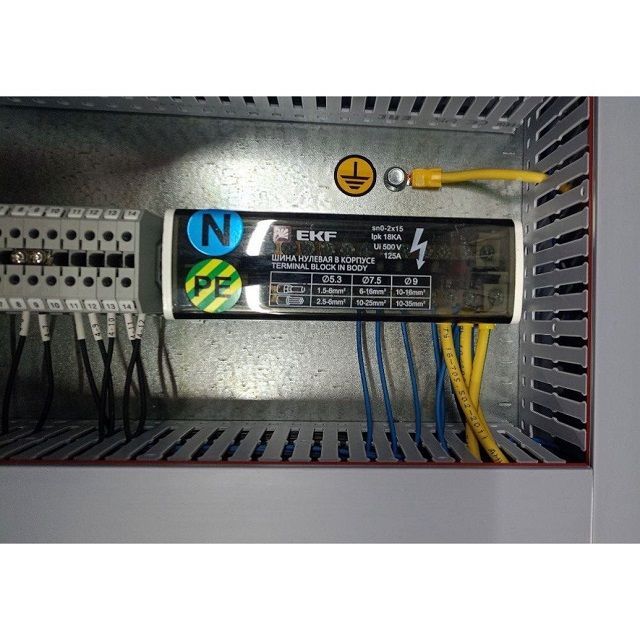

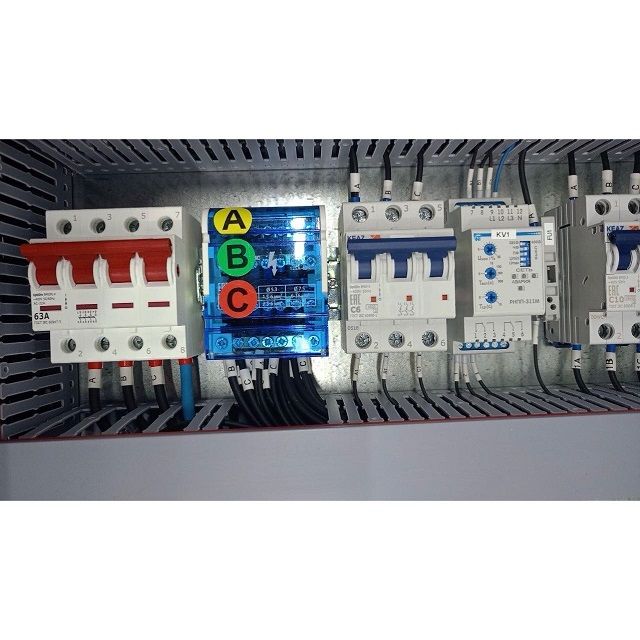

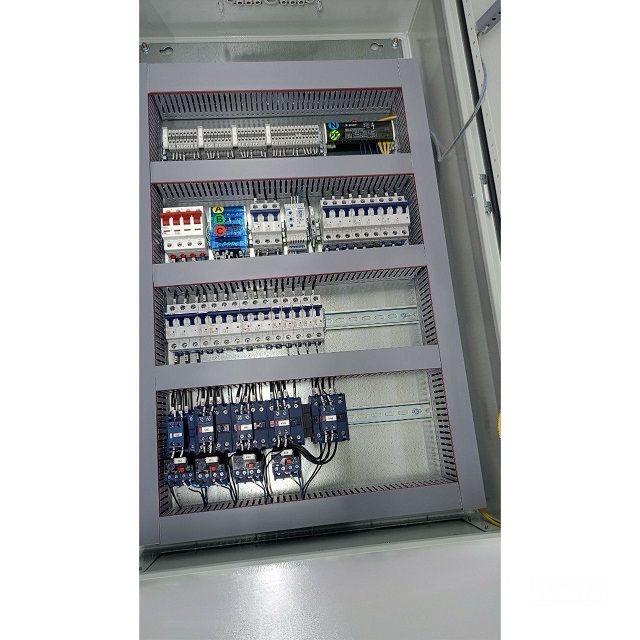

Фото ЩС 63А

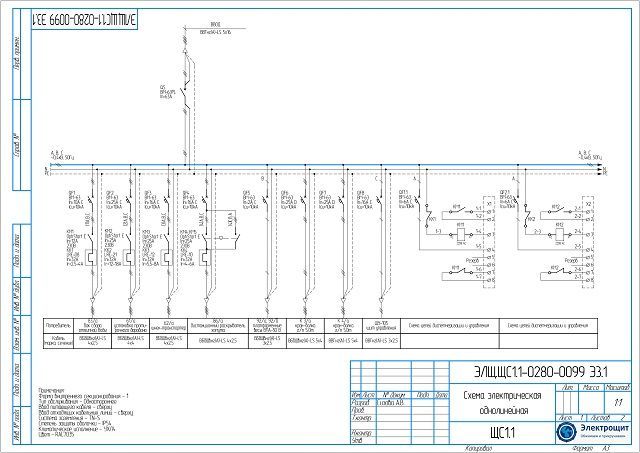

Схема ЩС 63А

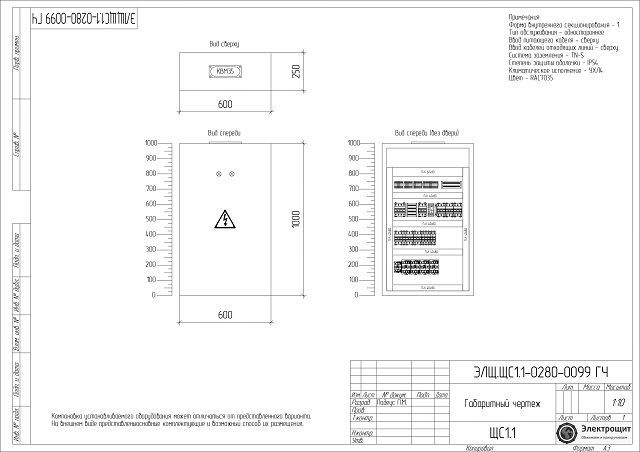

Габаритный чертеж ЩС 63А
Комплектация ЩС 63А
| № | Наименование | Количество |
| 1 | ЩМП ДКС 1000 600 250мм ST, IP66 | 1 |
| 2 | ВМ63 3п 25А D 10кА КЭАЗ OptiDin | 2 |
| 3 | ВМ63 3п 16А C 10кА КЭАЗ OptiDin | 2 |
| 4 | ВМ63 1п 6А C 10кА КЭАЗ OptiDin | 4 |
| 5 | ВМ63 3п 25А C 10кА КЭАЗ OptiDin | 1 |
| 6 | ВМ63 3п 10А C 10кА КЭАЗ OptiDin | 1 |
| 7 | ВМ63 1п 2А C 10кА КЭАЗ OptiDin | 1 |
| 8 | ВМ63 3п 6А C 6кА КЭАЗ OptiDin | 1 |
| 9 | ВМ63РL 4п 63А КЭАЗ OptiDin выкл.нагрузки | 1 |
| 10 | ВМ63 1п 16А C 10кА КЭАЗ OptiDin | 1 |
| 11 | LC1E 25А 220В AC 1NC нерев КЭАЗ OptiStart E | 4 |
| 12 | ДК LC1E КЭАЗ 1НО+1НЗ, LAEN11 блок доп контактный OptiStart E | 5 |
| 13 | Колодка клеммная ЗНИ 4 серый JXB-4 ЕКФ | 50 |
| 14 | Реле тепловое OptiStart E LRE08 32A (2,5-4A) | 1 |
| 15 | Реле тепловое OptiStart E LRE10 32A (4-6A) | 1 |
| 16 | Реле тепловое OptiStart E LRE12-32A-(5,5-8A) | 1 |
| 17 | Реле тепловое OptiStart E LRE21-32A-(12-18A) | 1 |
| 18 | LC1E 12А 220В AC 1NC нерев КЭАЗ OptiStart E | 1 |
| 19 | РНПП 311М | 1 |
| 20 | Сигнальная лампа зеленая C5-L-M3 22мм 230В AC XB5AVM3 КЭАЗ OptiSignal | 1 |
| 21 | Сигнальная лампа красная C5-L-M4 22мм 230В AC XB5AVM4 КЭАЗ OptiSignal | 1 |
| 22 | МБ LC1E КЭАЗ 9-32А LAEM1 мех блокировка OptiStart E | 1 |
| 23 | КВМ 35 Мультифланец TDM IP66 | 1 |
| 24 | ШНК 2х15 групп в корпусе TDM | 1 |
| 25 | ШНК 4х7 групп в корпусе TDM | 1 |
| 26 | ЗНИ 4 для плавких вставок 5х20 серая JXB-4/35RD ЕКФ | 1 |
| 27 | Вставка плавкая 5х20 5А Klemsan | 1 |
Характеристики ЩС 63А
| 1 | Напряжение и частота питающей сети | 380 В, 50Гц (3ф+PE+N) |
| 2 | Кол-во вводов | 1 ввод |
| 3 | Номинальный ток (А) | 63 |
| 4 | Номинальное напряжение (В) | 380 |
| 5 | Наличие коммерческого учета электроэнергии | нет |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | нет |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От +1 до +35 |
| 9 | Габаритные размеры, мм | 1000х600х250 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP54 |
| 12 | Исполнение | Навесное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
