Щит ЩС 80А на 1 ввод IP31 500х400х200
Стоимость щита - 122 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩС предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы ЩС – не менее 25 лет.

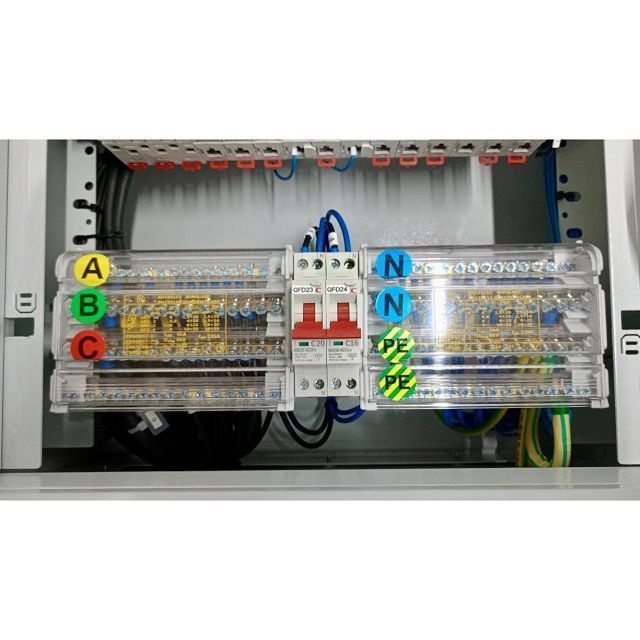

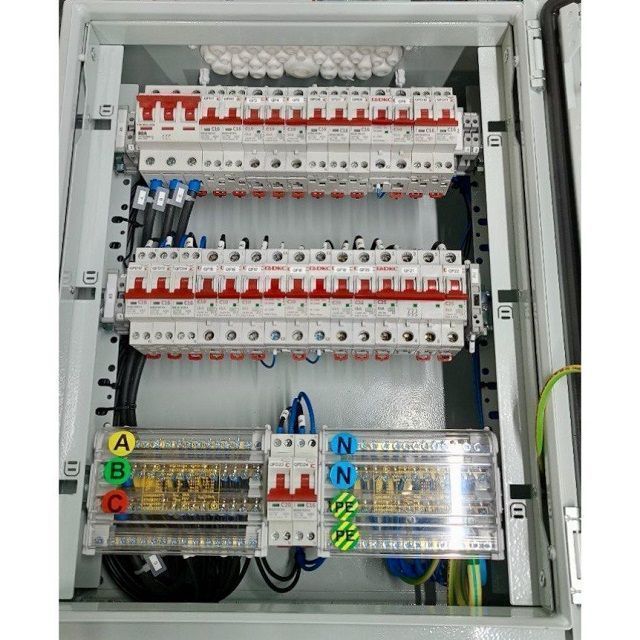

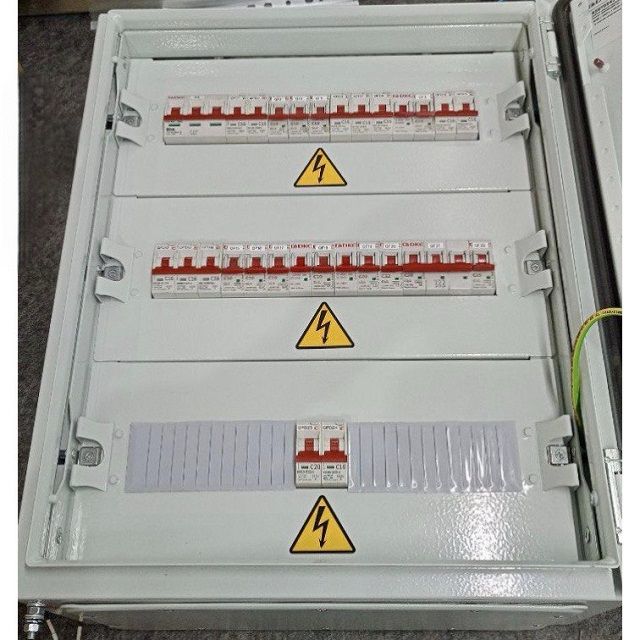

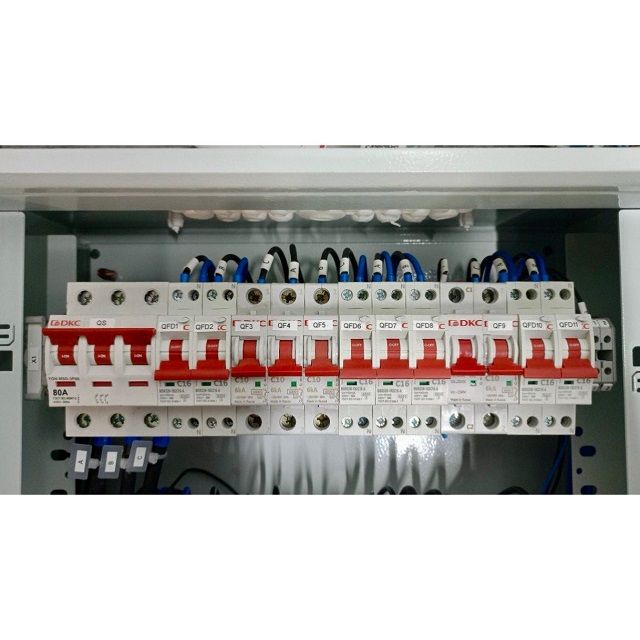

Фото ЩС 80А

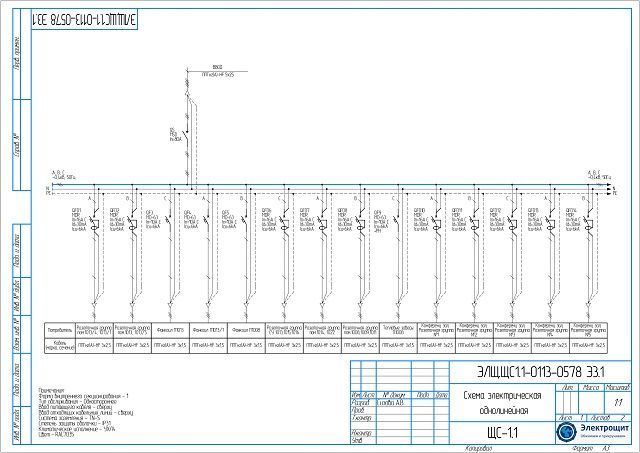

Схема ЩС 80А

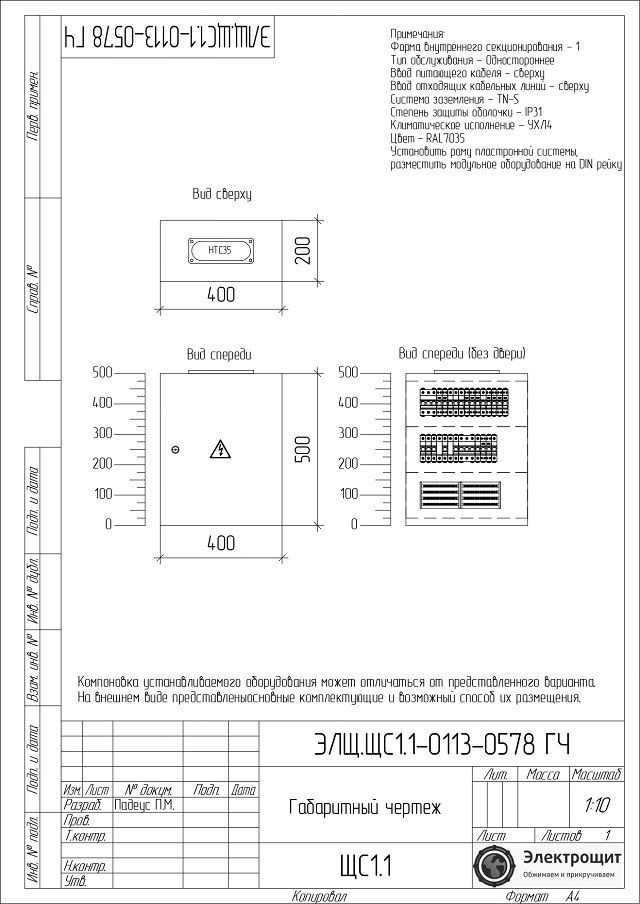

Габаритный чертеж ЩС 80А
Комплектация ЩС 80А
|
№ |
Наименование |
Кол-во |
|
1. |
DKC Кабельный ввод пластик 35 отверстий IP65 |
1 |
|
2. |
Пластрон для рамы 400х150 |
2 |
|
3. |
Пластрон для рамы 400х150 глухой |
1 |
|
4. |
Рама пластронной системы 500х400 |
1 |
|
5. |
Точка заземления внешняя для корпусов ST CE |
1 |
|
6. |
ЩМП ДКС 500 400 200мм ST, IP66 |
1 |
|
7. |
MD63 1п 10А C 6кА DKC YON |
8 |
|
8. |
MD63 1п 20А C 6кА DKC YON |
1 |
|
9. |
MD63 1п 25А C 6кА DKC YON |
2 |
|
10. |
MD63 1п 32А C 6кА DKC YON |
1 |
|
11. |
MD63 1п 6А C 6кА DKC YON |
1 |
|
12. |
MD63 3п 25А C 6кА DKC YON |
1 |
|
13. |
MDR 2п 16А C30мА 6кА А (1мод) диф авт DKC (1P+N) |
18 |
|
14. |
MSD 3п 80A YON DKC выкл.нагрузки |
1 |
|
15. |
РН MD63 DKC 230В Независимый расцеп YON MD63-НР230 |
3 |
|
16. |
Блок распределения 4 пол 125А 3/50кв.мм, 15/25кв.мм DKC |
2 |
|
17. |
Кронштейны для настенного крепления корпусов (4шт) DKC |
1 |
Характеристики ЩС 80А
|
1. |
Напряжение и частота питающей сети |
380 В, 50Гц (3ф+PE+N) |
|
2. |
Кол-во вводов |
1 ввод |
|
3. |
Номинальный ток (А) |
80 |
|
4. |
Номинальное напряжение (В) |
380 |
|
5. |
Наличие коммерческого учета электроэнергии |
нет |
|
6. |
Наличие измерительных приборов |
нет |
|
7. |
Тип АВР и модификация управления |
нет |
|
8. |
Рабочий диапазон температуры окружающей среды, град. С |
От +1 до +35 |
|
9. |
Габаритные размеры, мм (высота / ширина / глубина) |
500х400х200 |
|
10. |
Форма внутреннего секционирования |
1 |
|
11. |
Степень защиты |
IP31 |
|
12. |
Исполнение |
Навесное |
|
13. |
Сопротивление изоляции не менее, МОм |
10 |
