Щит ЩС 80А на 1 ввод IP54 2100х800х600
ЩС 80А 2100х800х600 был произведен нашей компанией в июне 2025 года.
Стоимость щита - 352 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩС предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы – не менее 25 лет.
Стоимость щита - 352 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩС предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы – не менее 25 лет.

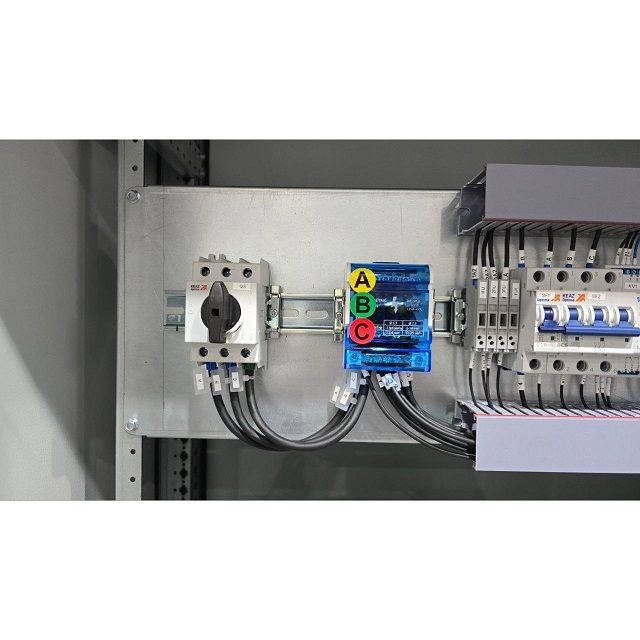

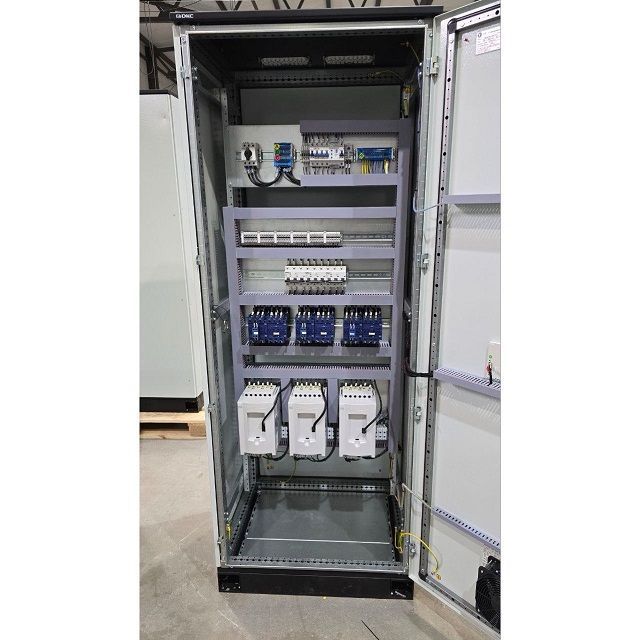

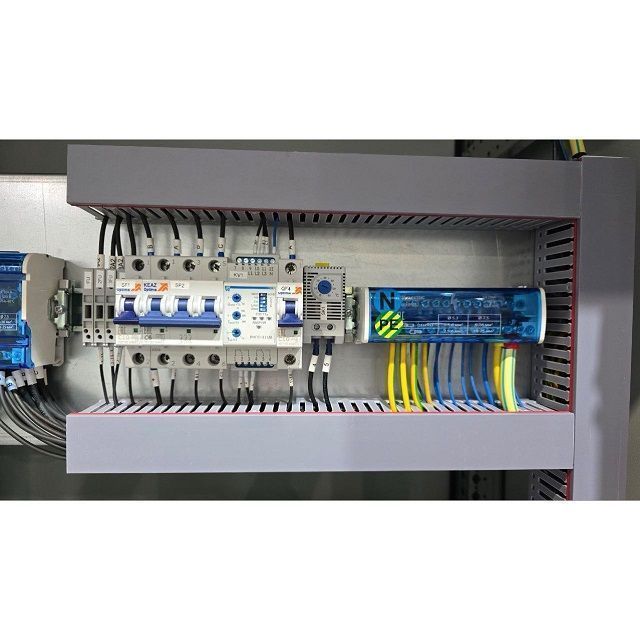

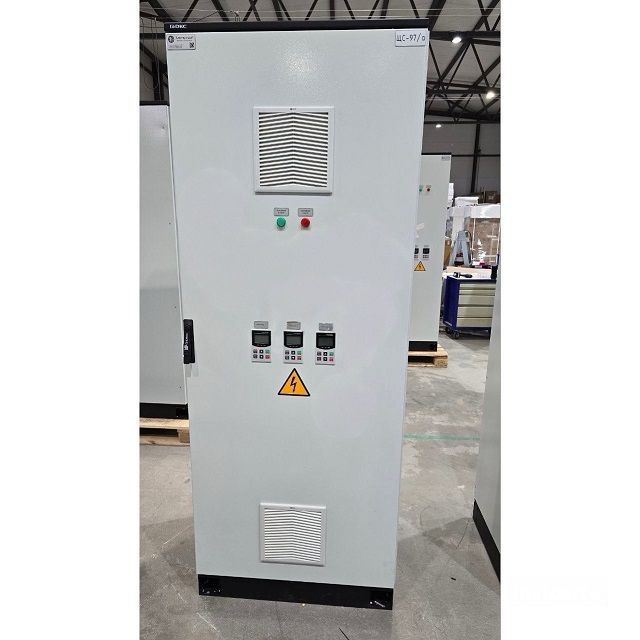

Фото ЩС 80А

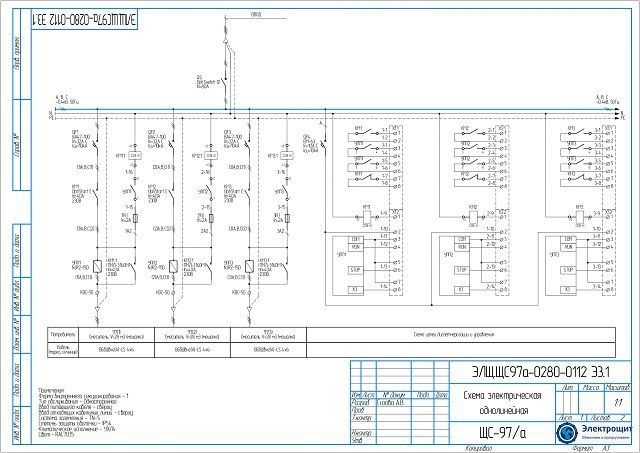

Схема ЩС 80А

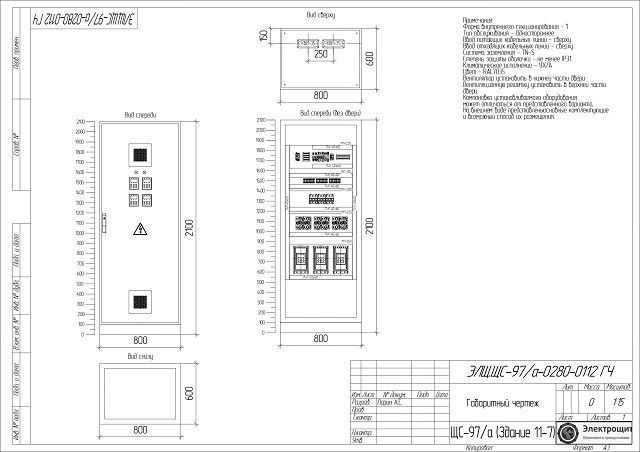

Габаритный чертеж ЩС 80А
Комплектация ЩС 80А
| № | Наименование | Количество |
| 1 | Панели боковые для шкафов CQE N, ВхГ 2000х600 мм, комплект 2 шт. | 2 |
| 2 | Уголок монтажный 1700 ЭЛЩ | 4 |
| 3 | МП С 800.150 ЭЛЩ (для ШНС и ДКС) | 2 |
| 4 | МП С 800.200 ЭЛЩ (для ШНС и ДКС) | 2 |
| 5 | МП С 800.225 ЭЛЩ (для ШНС и ДКС) | 4 |
| 6 | МП С 800.350 ЭЛЩ (для ШНС и ДКС) | 2 |
| 7 | Связь монтажная ДКС 600х50 ЭЛЩ | 8 |
| 8 | ВА 47100 3п 32А C 10кА КЭАЗ | 6 |
| 9 | ВМ63 1п 10А C 10кА КЭАЗ OptiDin | 4 |
| 10 | ВМ63 3п 6А C 6кА КЭАЗ OptiDin | 2 |
| 11 | ВА 47100 1п 10А C 10кА КЭАЗ | 4 |
| 12 | УПП NJR2 15кВт 29А 380В CHINT (NJR2-15D) | 6 |
| 13 | Рама крыши и основание оцинкованные RAL9005 для корпусов CQE N, ШхГ 800х600 мм, комплект | 2 |
| 14 | Дверь сплошная для корпусов CQE N, ВхШ 2000х800 мм | 2 |
| 15 | LC1E 40А 220В AC 1NO+1NC нерев КЭАЗ OptiStart E | 6 |
| 16 | Стойки вертикальные для шкафов CQE N оцинкованные В=2000 мм, комплект 4 шт. | 2 |
| 17 | ПМЛ 3160М 40А 220AC УХЛ4 Б КЭАЗ | 6 |
| 18 | Панель задняя для корпусов CQE N, ВхШ 2000х800 мм | 2 |
| 19 | Комплект крыши без фланца черные RAL9005 ШхГ 800x600 мм | 3 |
| 20 | Комплект угловых элементов с пластиковыми заглушками, В =100 мм, 1 кмп = 4 шт. | 2 |
| 21 | Вентилятор 223x223 (EKF) с фильтром, 305м3/ч | 2 |
| 22 | DI 80А 3п нерев КЭАЗ OptiSwitch выкл-разъед | 2 |
| 23 | Кабель CHINT для подключения дистанционного управления NJR2 | 6 |
| 24 | Комплект панелей цоколя, Ш/Г=600 мм, В=100 мм, 1 кмп = 2 шт. | 3 |
| 25 | Комплект панелей цоколя, Ш/Г=800 мм, В=100 мм, 1 кмп = 2 шт. | 2 |
| 26 | Комплект донных пластин 3-секционных ШхГ 800x600 мм | 2 |
| 27 | ДК LC1E КЭАЗ 1НО+1НЗ, LAEN11 блок доп контактный OptiStart E | 6 |
| 28 | Вентиляционная решетка 223x223 (EKF) с фильтром | 2 |
| 29 | Колодка клеммная ЗНИ 4 серый JXB-4 ЕКФ | 100 |
| 30 | Сигнальная лампа зеленая C5-L-M3 22мм 230В AC XB5AVM3 КЭАЗ OptiSignal | 2 |
| 31 | Сигнальная лампа красная C5-L-M4 22мм 230В AC XB5AVM4 КЭАЗ OptiSignal | 2 |
| 32 | РНПП 311М | 2 |
| 33 | КВМ 35 Мультифланец TDM IP66 | 4 |
| 34 | ШНК 4х11 групп в корпусе TDM | 2 |
| 35 | ШНК 2х15 групп в корпусе TDM | 2 |
Характеристики ЩС 80А
| 1 | Напряжение и частота питающей сети | 380 В, 50Гц (3ф+PE+N) |
| 2 | Кол-во вводов | 1 ввод |
| 3 | Номинальный ток (А) | 80 |
| 4 | Номинальное напряжение (В) | 380 |
| 5 | Наличие коммерческого учета электроэнергии | нет |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | нет |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От +1 до +35 |
| 9 | Габаритные размеры, мм | 2100х800х600 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP54 |
| 12 | Исполнение | Напольное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
