Щит ЩС-ИТП 63А на 2 ввода IP54 800х600х250
Щит ЩС-ИТП 63А был произведен нашей компанией в июне 2025 года.
Стоимость щита - 65 тыс..руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩС-ИТП3 предназначен для ввода, распределения электроэнергии и бесперебойного питания ответственных потребителей, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы – не менее 25 лет.
Стоимость щита - 65 тыс..руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩС-ИТП3 предназначен для ввода, распределения электроэнергии и бесперебойного питания ответственных потребителей, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы – не менее 25 лет.

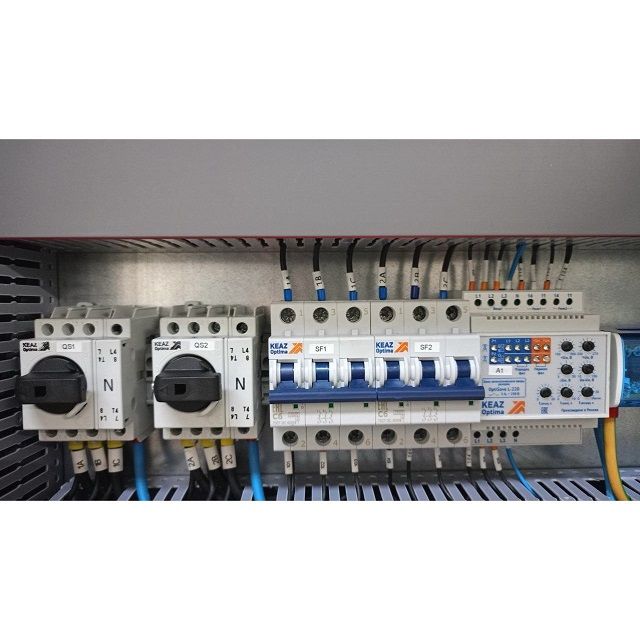

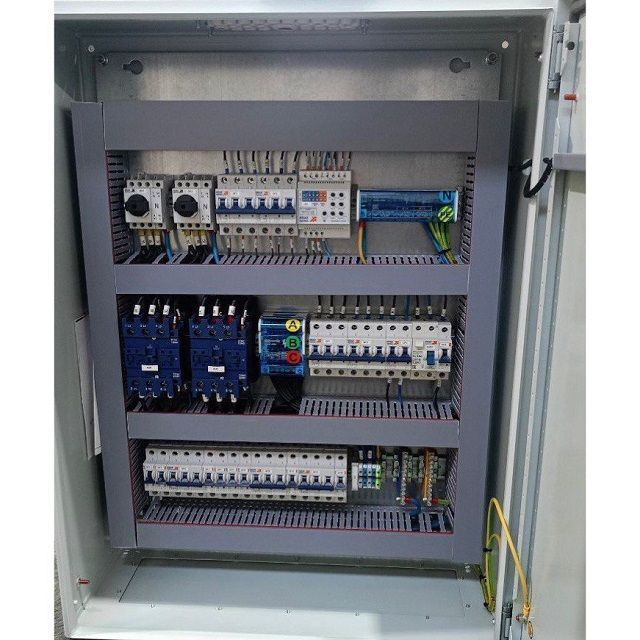

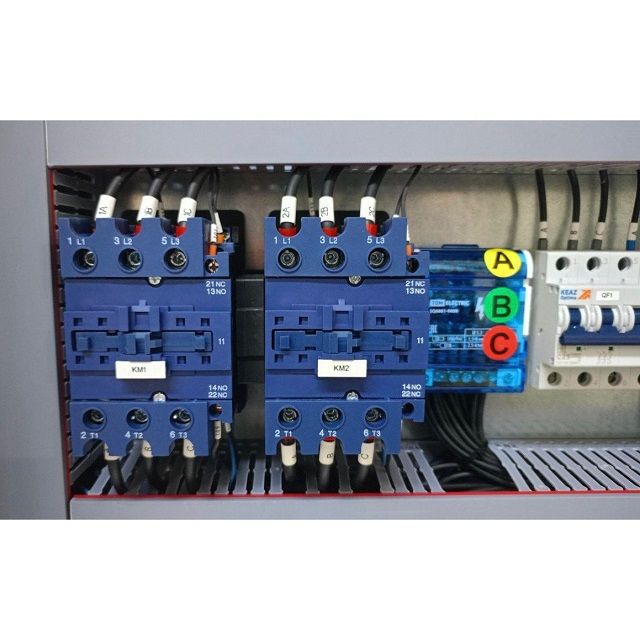

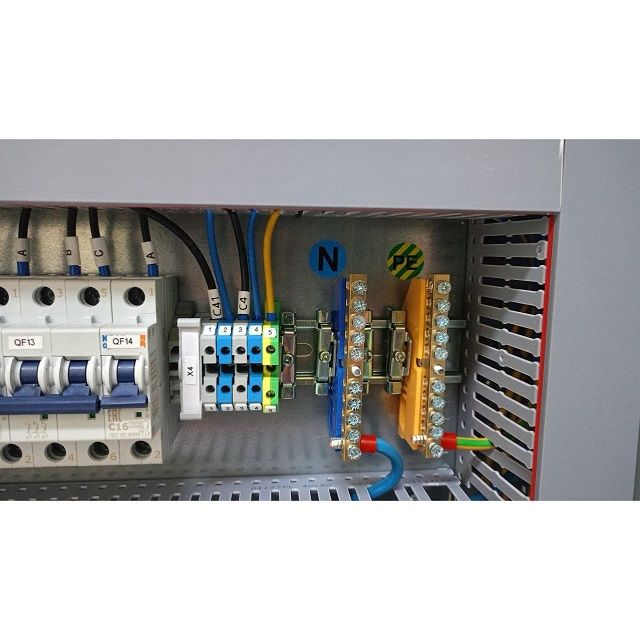

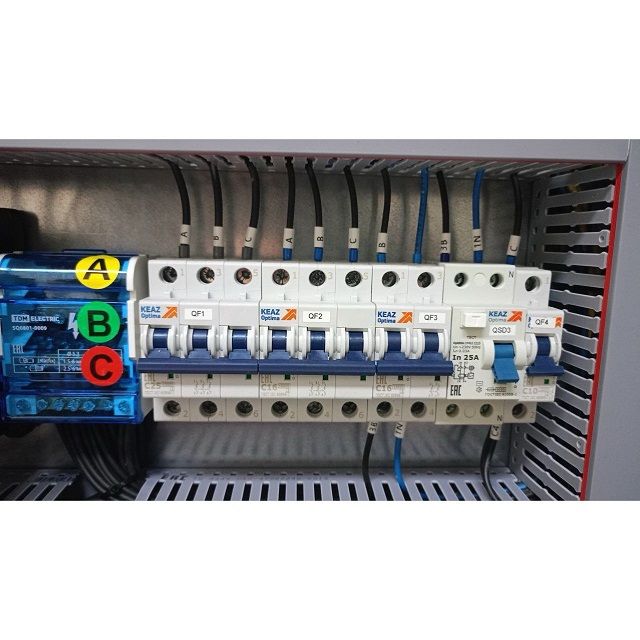

Фото ЩС-ИТП 63А

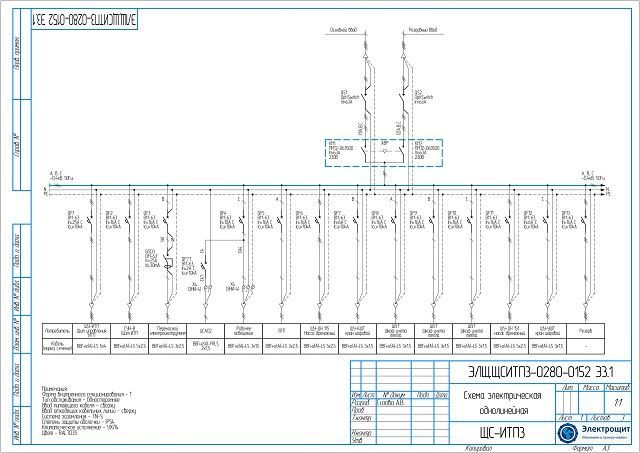

Схема ЩС-ИТП 63А

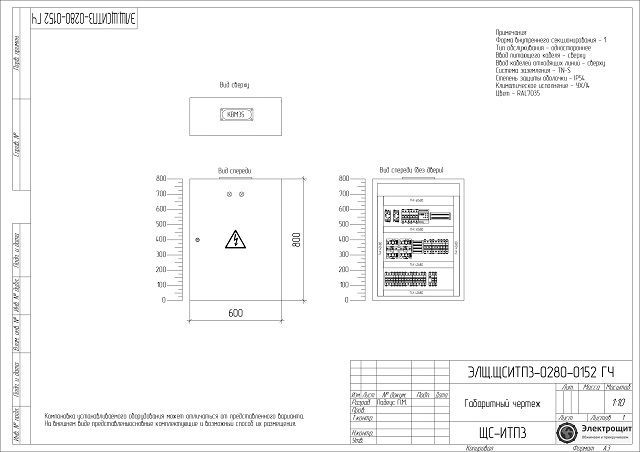

Габаритный чертеж ЩС-ИТП 63А
Комплектация ЩС-ИТП 63А
| № | Наименование | Количество |
| 1 | ЩМП ДКС 800 600 250мм ST, IP66 | 2 |
| 2 | ЩС-ИТП1-248-2025 | 1 |
| 3 | ЩС-ИТП2-248-2025 | 1 |
| 4 | ВМ63 3п 16А C 10кА КЭАЗ OptiDin | 8 |
| 5 | ВМ63 3п 6А C 10кА КЭАЗ OptiDin | 4 |
| 6 | ВМ63 1п 16А C 10кА КЭАЗ OptiDin | 12 |
| 7 | ВМ63 3п 25А C 10кА КЭАЗ OptiDin | 2 |
| 8 | ВМ63 2п 16А C 10кА КЭАЗ OptiDin | 2 |
| 9 | ВМ63 1п 6А C 10кА КЭАЗ OptiDin | 4 |
| 10 | ВМ63 1п 2А C 10кА КЭАЗ OptiDin | 2 |
| 11 | ВМ63 1п 10А C 10кА КЭАЗ OptiDin | 2 |
| 12 | Блок АВР Э/Э OptiSave L-220-УХЛ4 | 2 |
| 13 | ПМ12-063500 УХЛ4 В, 220В, (2з+2р) | 2 |
| 14 | DI 63А 4п нерев КЭАЗ OptiSwitch выкл-разъед | 4 |
| 15 | DM63 2п 25А 30мА 6кА тип AC OпtiDin КЭАЗ узо | 2 |
| 16 | КВМ 35 Мультифланец TDM IP66 | 2 |
| 17 | ШНК 2х15 групп в корпусе TDM | 2 |
| 18 | ШНК 4х7 групп в корпусе TDM | 2 |
| 19 | Лампа зеленая 230В АС IP40 ND16-22DS/4 CHINT | 2 |
| 20 | Лампа красная 230В АС IP40 ND16-22DS/4 CHINT | 2 |
Характеристики ЩС-ИТП 63А
| 1 | Напряжение и частота питающей сети | 380 В, 50Гц (3ф+PE+N) |
| 2 | Кол-во вводов | 2 ввода |
| 3 | Номинальный ток (А) | 63 |
| 4 | Номинальное напряжение (В) | 380 |
| 5 | Наличие коммерческого учета электроэнергии | нет |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | АВР 2в1 (АВТ) |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От +1 до +35 |
| 9 | Габаритные размеры, мм | 800х600х250 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP54 |
| 12 | Исполнение | Навесное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
