Щит ЩСА 125А на 1 ввод IP54 800х600х250
Стоимость щита - 34 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩСА предназначен для ввода и распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3.Имеет климатическое исполнение УХЛ категории 2 по ГОСТ 15150-69 (эксплуатация под навесом (защита от вертикальных струй воды, допускается обрызгивание, попадание пыли, снега))
4. Срок службы ЩСА– не менее 25 лет.:

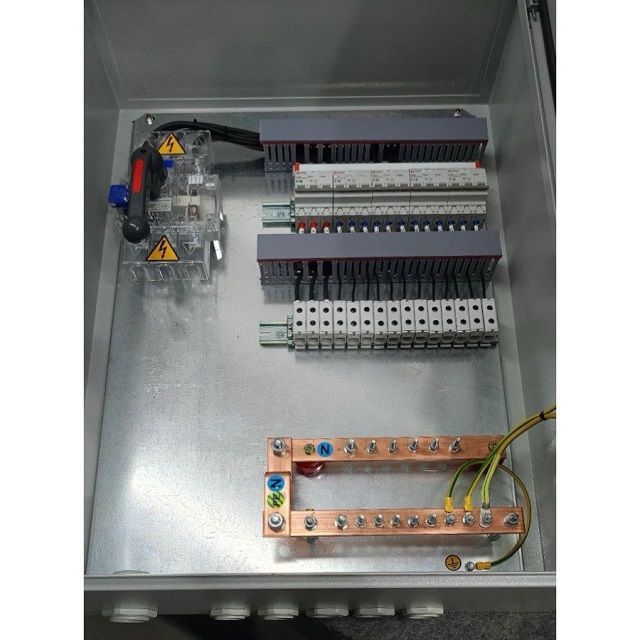

Фото ЩСА 125А

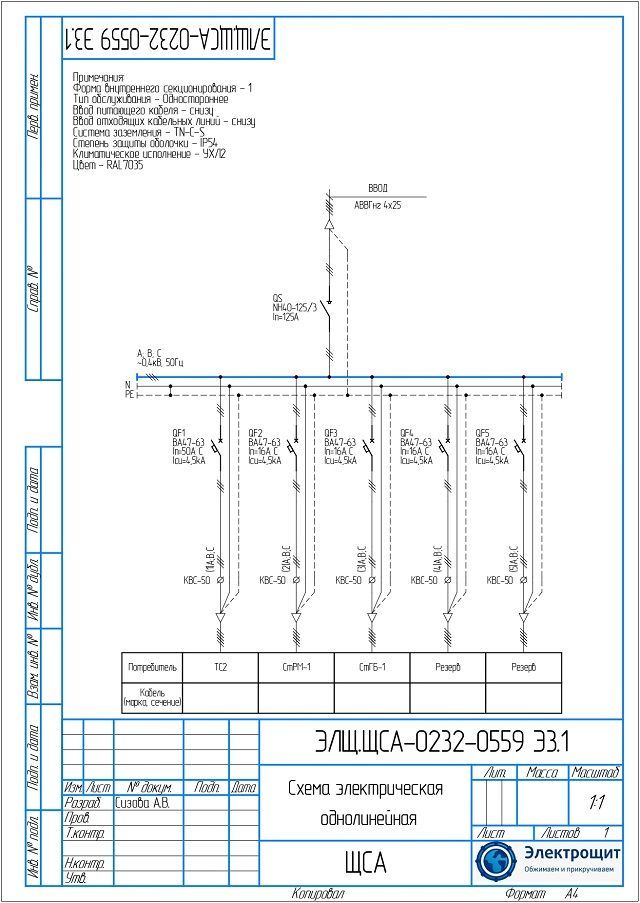

Схема ЩСА 125А
Габаритный чертеж ЩСА 125А
Комплектация ЩСА 125А
|
№ |
Наименование |
Кол-во |
|
1. |
ЩМП ЕКФ 800 600 250 IP54 (ЩРНМ-4) PROxima |
1 |
|
2. |
ВА 4763 3п 16А C 4,5кА EKF PROxima |
4 |
|
3. |
ВА 4763 3п 50А C 4,5кА EKF PROxima |
1 |
|
4. |
ШМТ 30 5 (цена за 1м), 1,375кг/м.п. (ток 539) |
2 |
|
5. |
Комплект управления NH40W с помощью выносной фронт ручки 125-630A (CHINT) |
1 |
|
6. |
Рубильник 125А нерев 3п CHINT (NH40-125/3) станд.рукоятка упр. |
1 |
|
7. |
PG 29 кабель 18-25мм IP54 TDM |
5 |
|
8. |
PG 36 кабель 22-32мм IP54 TDM |
1 |
|
9. |
КВС 50 серый ЕКФ |
15 |
Характеристики ЩСА 125А
|
1. |
Напряжение и частота питающей сети |
380 В, 50Гц (3ф+PEN) |
|
2. |
Кол-во вводов |
1 ввод |
|
3. |
Номинальный ток (А) |
125 |
|
4. |
Номинальное напряжение (В) |
380 |
|
5. |
Наличие коммерческого учета электроэнергии |
нет |
|
6. |
Наличие измерительных приборов |
нет |
|
7. |
Тип АВР и модификация управления |
нет |
|
8. |
Рабочий диапазон температуры окружающей среды, град. С |
От -60 до +40 |
|
9. |
Габаритные размеры, мм (высота / ширина / глубина) |
800х600х250 |
|
10. |
Форма внутреннего секционирования |
1 |
|
11. |
Степень защиты |
IP54 |
|
12. |
Исполнение |
Навесное |
|
13. |
Сопротивление изоляции не менее, МОм |
10 |
