Щит ЩСЭОТХ 125А на 1 ввод IP54 1200х600х300
Щит ЩСЭОТХ 125А был произведен нашей компанией в июне 2025 года.
Стоимость щита - 261 тыс..руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩСЭОТХ предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы ЩСЭОТХ1.1– не менее 25 лет.
Стоимость щита - 261 тыс..руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩСЭОТХ предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы ЩСЭОТХ1.1– не менее 25 лет.

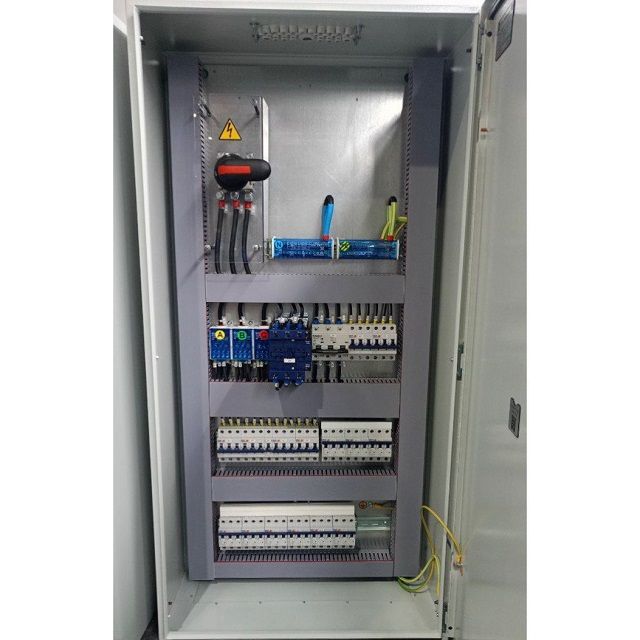

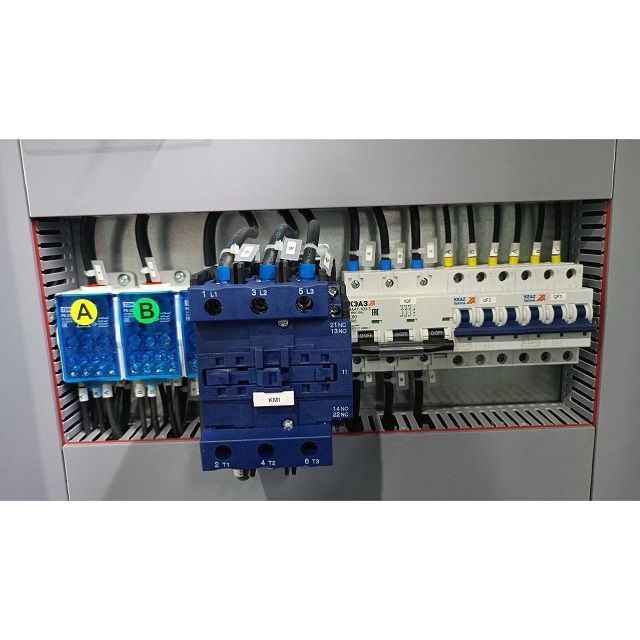

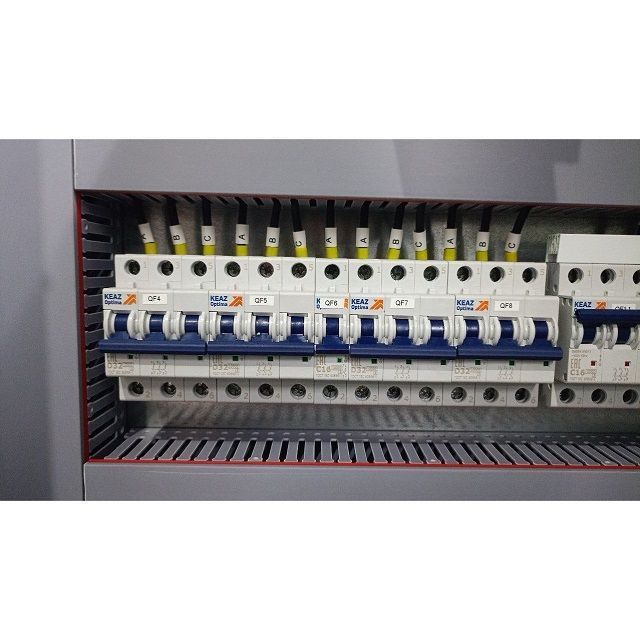

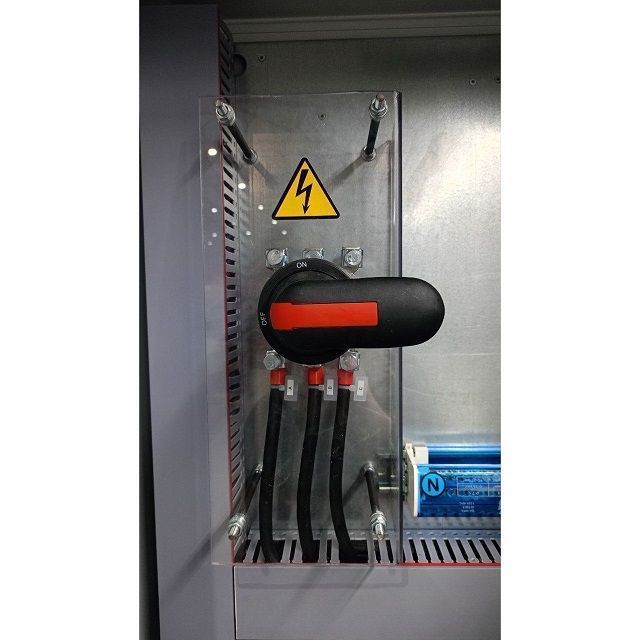

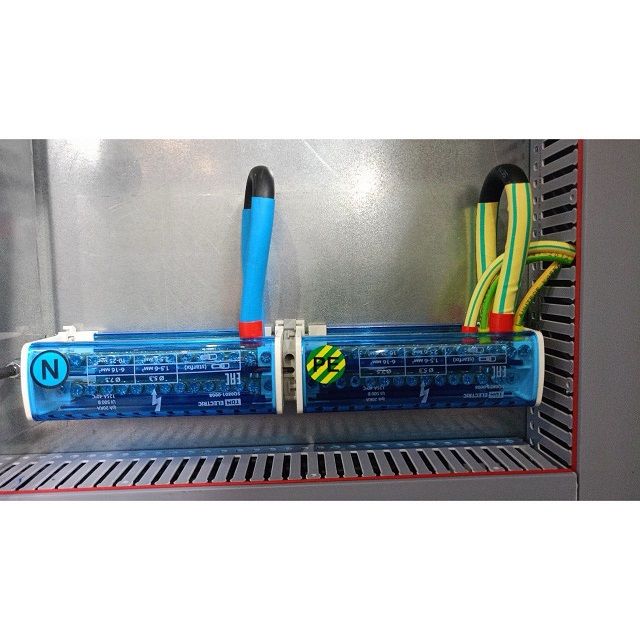

Фото ЩСЭОТХ 125А

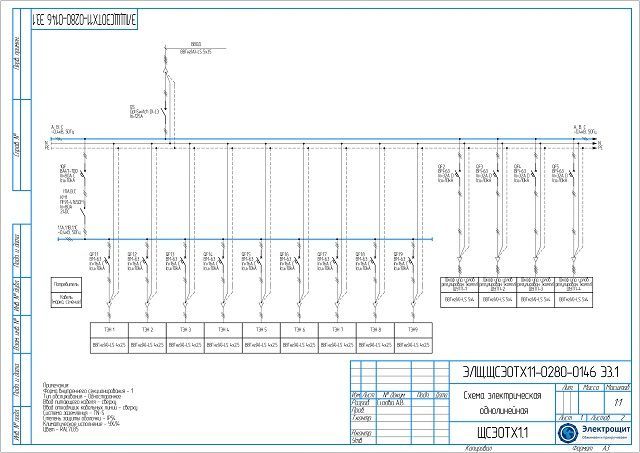

Схема ЩСЭОТХ 125А

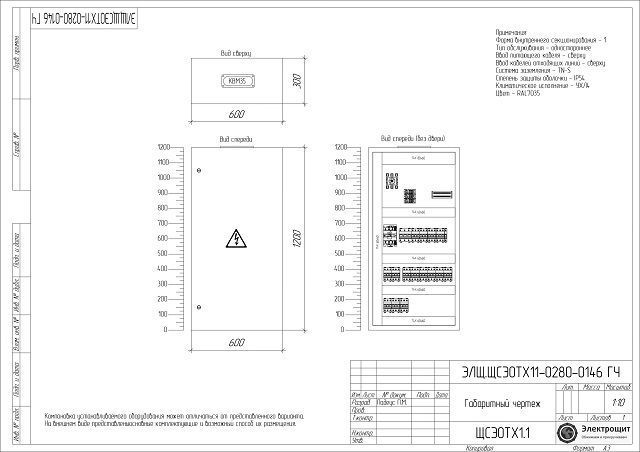

Габаритный чертеж ЩСЭОТХ 125А
Комплектация ЩСЭОТХ 125А
| № | Наименование | Количество |
| 1 | ЩМП ДКС 1200 600 300мм ST, IP66 | 2 |
| 2 | ВМ63 3п 16А C 10кА КЭАЗ OptiDin | 18 |
| 3 | ВМ63 3п 32А D 10кА КЭАЗ OptiDin | 12 |
| 4 | ВА 47100 3п 80А C 10кА КЭАЗ | 2 |
| 5 | ВМ63 1п 16А C 10кА КЭАЗ OptiDin | 2 |
| 6 | Контактор ПМЛ-4165ДМ-80А-24DC-УХЛ4-Б | 2 |
| 7 | Рубильник 125А нерев 3п КЭАЗ OptiSwitch DI-L3 | 2 |
| 8 | РБ 160 1П 160А ТДМ | 6 |
| 9 | КВМ 35 Мультифланец TDM IP66 | 2 |
| 10 | ШНК 2х15 групп в корпусе TDM | 2 |
Характеристики ЩСЭОТХ 125А
| 1 | Напряжение и частота питающей сети | 380 В, 50Гц (3ф+PE+N) |
| 2 | Кол-во вводов | 1 ввод |
| 3 | Номинальный ток (А) | 125 |
| 4 | Номинальное напряжение (В) | 380 |
| 5 | Наличие коммерческого учета электроэнергии | нет |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | нет |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От +1 до +35 |
| 9 | Габаритные размеры, мм | 1200х600х300 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP54 |
| 12 | Исполнение | Навесное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
