Щит ЩСЭОТХ 200А на 1 ввод IP54 1000х600х300
Щит ЩСЭОТХ 200А был произведен нашей компанией в июне 2025 года.
Стоимость щита - 92 тыс..руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩСЭОТХ предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы – не менее 25 лет.
Стоимость щита - 92 тыс..руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩСЭОТХ предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы – не менее 25 лет.

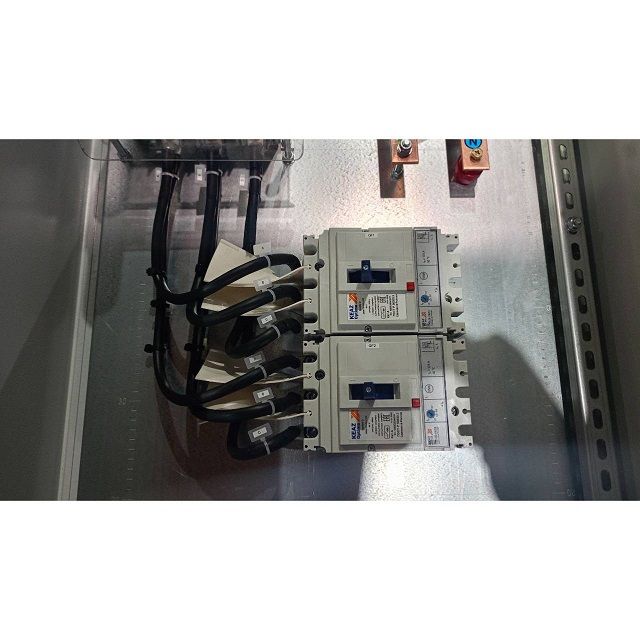

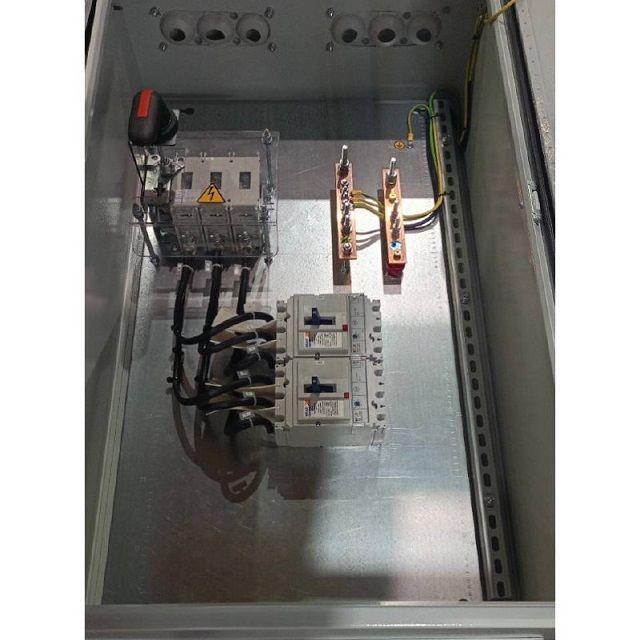

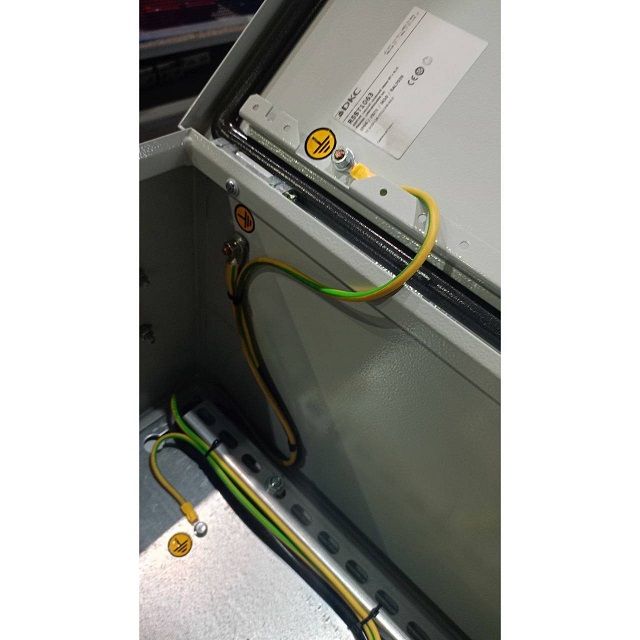

Фото Щит ЩСЭОТХ 200А

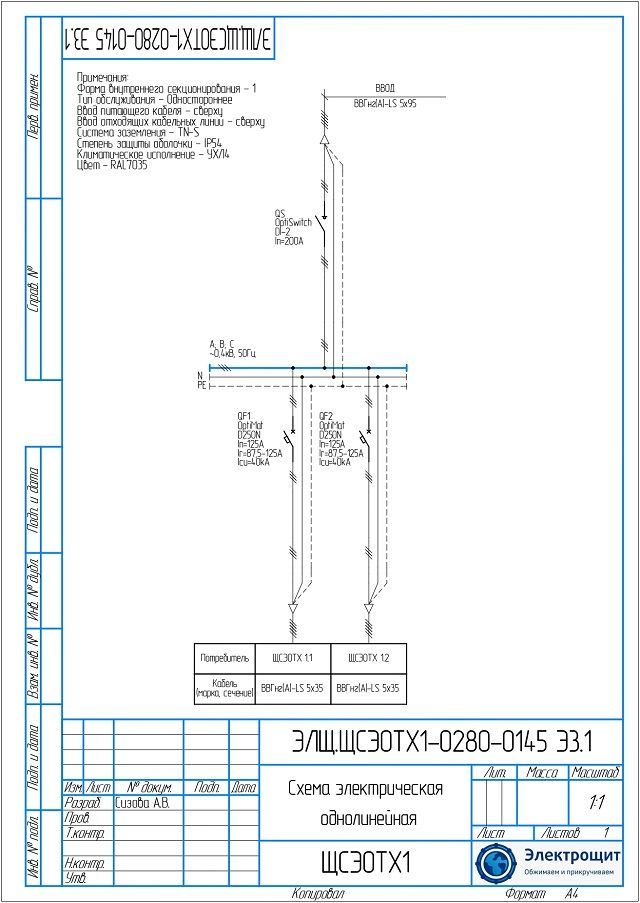

Схема Щит ЩСЭОТХ 200А

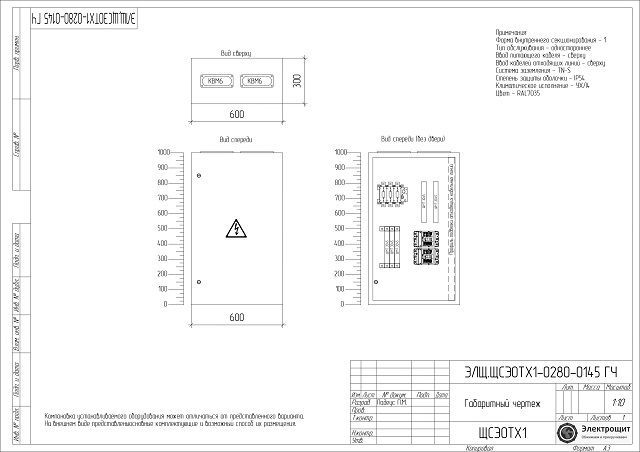

Габаритный чертеж Щит ЩСЭОТХ 200А
Комплектация Щит ЩСЭОТХ 200А
| № | Наименование | Количество |
| 1 | ЩМП ДКС 1000 600 300мм ST, IP66 | 1 |
| 2 | ШМТ 30 5 (цена за 1м), 1,375кг/м.п. (ток 539) | 2 |
| 3 | D250N 125A 3п 40кА термомаг расц КЭАЗ OptiMat D | 2 |
| 4 | Рубильник 200А нерев 3п КЭАЗ OptiSwitch DI-2 | 1 |
| 5 | Устройство для монтажа рукоятки OptiSwitch DI 200-400А | 1 |
| 6 | КВМ 6 Мультифланец TDM IP66 | 2 |
Характеристики Щит ЩСЭОТХ 200А
| 1 | Напряжение и частота питающей сети | 380 В, 50Гц (3ф+PE+N) |
| 2 | Кол-во вводов | 1 ввод |
| 3 | Номинальный ток (А) | 200 |
| 4 | Номинальное напряжение (В) | 380 |
| 5 | Наличие коммерческого учета электроэнергии | нет |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | нет |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От +1 до +35 |
| 9 | Габаритные размеры, мм | 1000х600х300 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP54 |
| 12 | Исполнение | Навесное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
