Щит ЩСВ 160А на 2 ввод IP54 2100х600х600
Щит ЩСВ 160А был произведен нашей компанией в июне 2025 года.
Стоимость щита - 136 тыс..руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩСВ3-П предназначен для ввода, распределения электроэнергии и бесперебойного питания ответственных потребителей, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы – не менее 25 лет.
Стоимость щита - 136 тыс..руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩСВ3-П предназначен для ввода, распределения электроэнергии и бесперебойного питания ответственных потребителей, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы – не менее 25 лет.

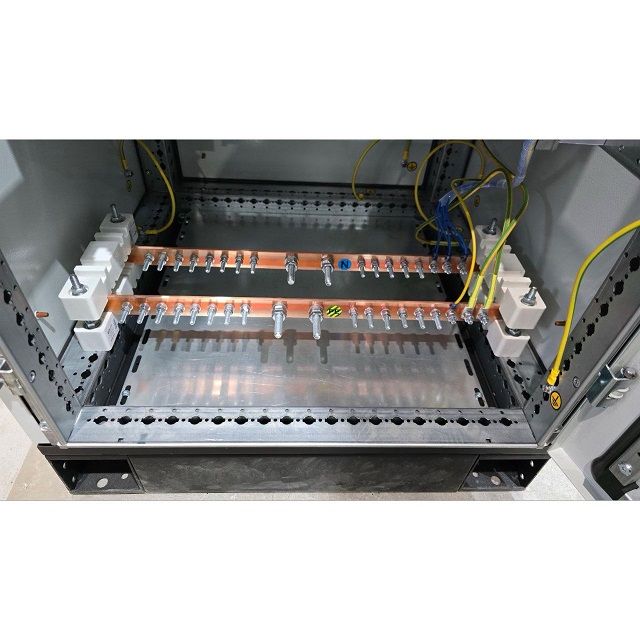

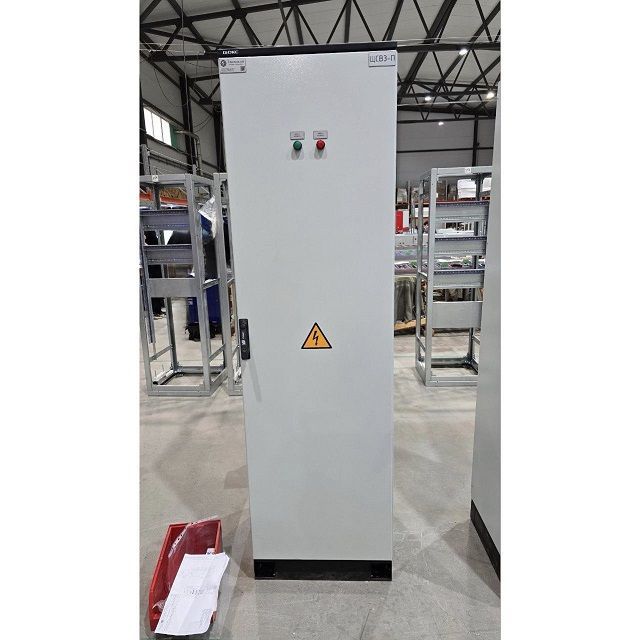

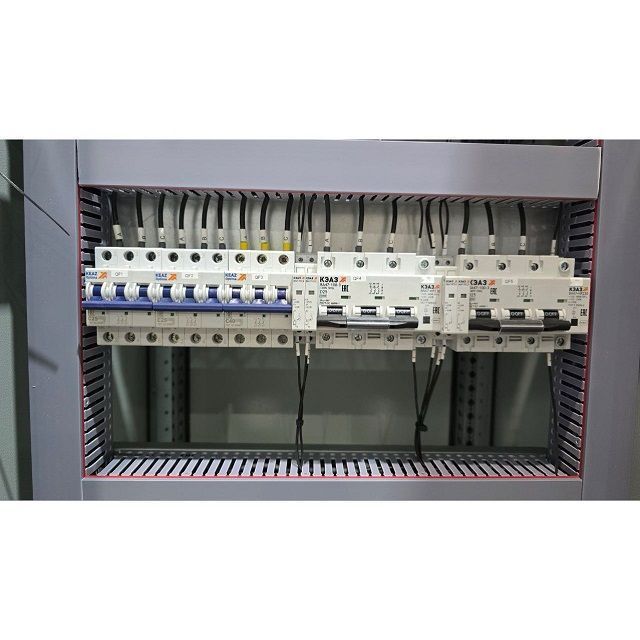

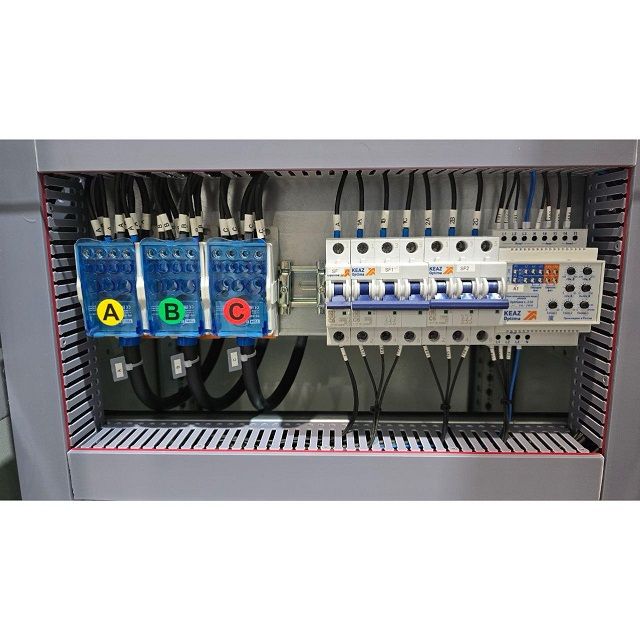

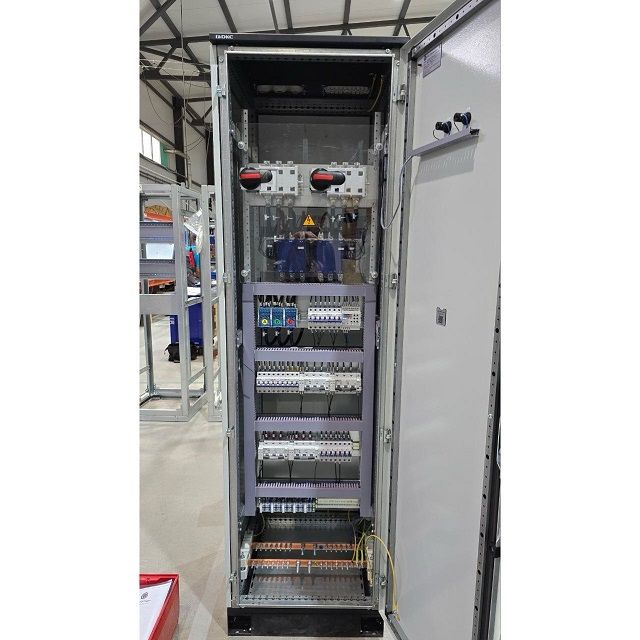

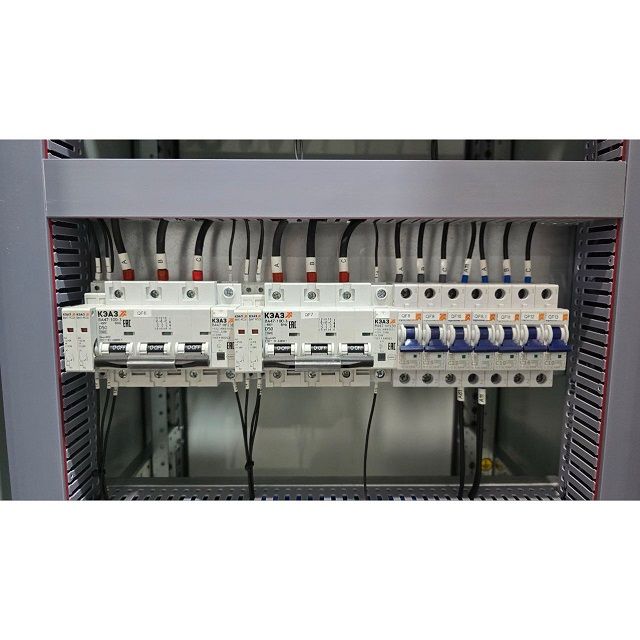

Фото ЩСВ 160А

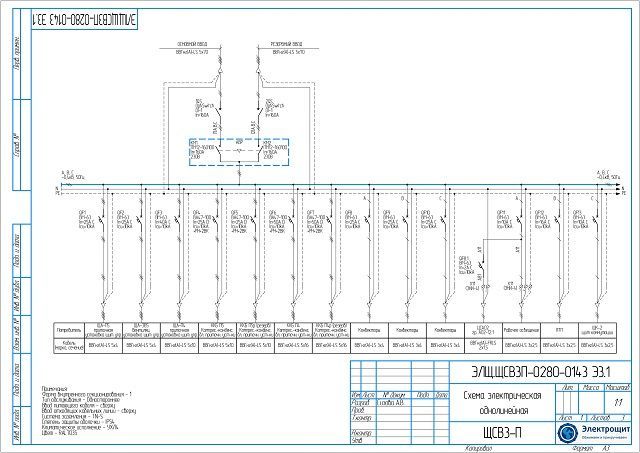

Схема ЩСВ 160А

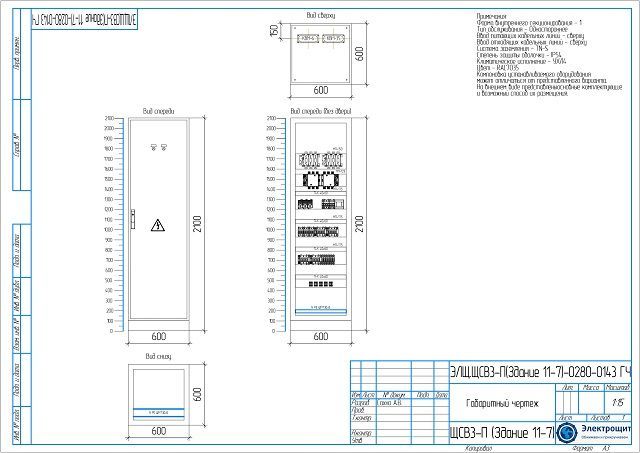

Габаритный чертеж ЩСВ 160А
Комплектация ЩСВ 160А
| № | Наименование | Количество |
| 1 | Дверь сплошная для шкафов CQE N, ВхШ 2000х600 мм | 1 |
| 2 | Панели боковые для шкафов CQE N, ВхГ 2000х600 мм, комплект 2 шт. | 1 |
| 3 | Панель задняя для шкафов CQE N, ВхШ 2000х600 мм | 1 |
| 4 | Уголок монтажный 1700 ЭЛЩ | 4 |
| 5 | Кронштейн ИШП 180 ЭЛЩ | 2 |
| 6 | МП С 600.125 ЭЛЩ (для ШНС и ДКС) | 2 |
| 7 | МП С 600.150 ЭЛЩ (для ШНС и ДКС) | 2 |
| 8 | МП С 600.175 ЭЛЩ (для ШНС и ДКС) | 3 |
| 9 | Связь монтажная ДКС 600х50 ЭЛЩ | 6 |
| 10 | Рама крыши и основание оцинкованные RAL9005 для корпусов CQE N, ШхГ 600х600 мм, комплект | 1 |
| 11 | Стойки вертикальные для шкафов CQE N оцинкованные В=2000 мм, комплект 4 шт. | 1 |
| 12 | Комплект угловых элементов с пластиковыми заглушками, В =100 мм, 1 кмп = 4 шт. | 1 |
| 13 | Комплект панелей цоколя, Ш/Г=600 мм, В=100 мм, 1 кмп = 2 шт. | 2 |
| 14 | Комплект крыши без фланца черные RAL9005 ШхГ 600x600 мм | 1 |
| 15 | Комплект донных пластин 3-секционных ШхГ 600x600 мм | 1 |
| 16 | ВМ63 3п 6А C 10кА КЭАЗ OptiDin | 2 |
| 17 | ВМ63 3п 25А C 10кА КЭАЗ OptiDin | 2 |
| 18 | ВА 47100 3п 25А D 10кА КЭАЗ | 2 |
| 19 | ВА 47100 3п 50А D 10кА КЭАЗ | 2 |
| 20 | ВМ63 3п 40А C 10кА КЭАЗ OptiDin | 1 |
| 21 | ВМ63 1п 25А C 10кА КЭАЗ OptiDin | 3 |
| 22 | ВМ63 1п 10А C 10кА КЭАЗ OptiDin | 2 |
| 23 | ВМ63 1п 2А C 10кА КЭАЗ OptiDin | 1 |
| 24 | ВМ63 1п 6А C 10кА КЭАЗ OptiDin | 1 |
| 25 | ВМ63 1п 16А C 10кА КЭАЗ OptiDin | 1 |
| 26 | ШМТ 30 5 (цена за 1м), 1,375кг/м.п. (ток 539) | 2 |
| 27 | ПМ12-160500 УХЛ4 В, 220В, (2з+2р) | 1 |
| 28 | Рубильник 160А нерев 3п КЭАЗ OptiSwitch DI-1 | 2 |
| 29 | Блок АВР Э/Э OptiSave L-220-УХЛ4 | 1 |
| 30 | РН ВА47 КЭАЗ 230В Независимый расцеп НР230 | 4 |
| 31 | ДК ВА47 КЭАЗ 230В Модуль свободных и сигнальных конт МССК | 8 |
| 32 | РБ 250 1П 250А ТДМ | 3 |
| 33 | КВМ 35 Мультифланец TDM IP66 | 1 |
| 34 | КВМ 6 Мультифланец TDM IP66 | 1 |
| 35 | Лампа зеленая 230В АС IP40 ND16-22DS/4 CHINT | 1 |
| 36 | Лампа красная 230В АС IP40 ND16-22DS/4 CHINT | 1 |
Характеристики ЩСВ 160А
| 1 | Напряжение и частота питающей сети | 380 В, 50Гц (3ф+PE+N) |
| 2 | Кол-во вводов | 2 ввода |
| 3 | Номинальный ток (А) | 160 |
| 4 | Номинальное напряжение (В) | 380 |
| 5 | Наличие коммерческого учета электроэнергии | нет |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | АВР 2в1 (АВТ) |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От +1 до +35 |
| 9 | Габаритные размеры, мм | 2100х600х600 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP54 |
| 12 | Исполнение | Напольное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
