Щит ЯР 40В на 2 ввода IP54 300х250х150
Щит ЯР 40В был произведен нашей компанией в июне 2025 года.
Стоимость щита - 137 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЯР предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе с воздействием любых атмосферных факторов (дождь, ливень, снег, пыль при сильном ветре))
4. Срок службы ЯР– не менее 25 лет.
Стоимость щита - 137 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЯР предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе с воздействием любых атмосферных факторов (дождь, ливень, снег, пыль при сильном ветре))
4. Срок службы ЯР– не менее 25 лет.

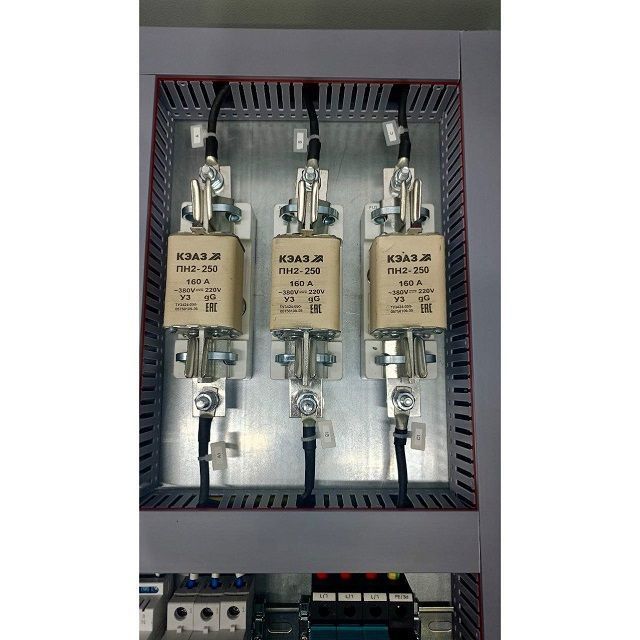

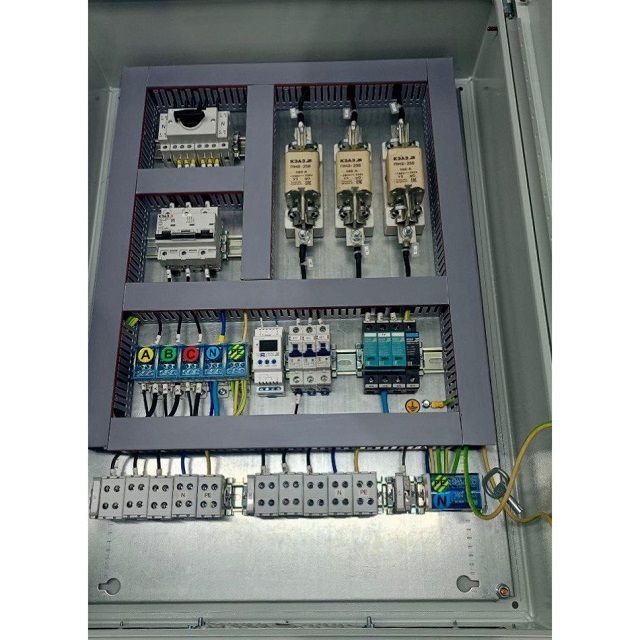

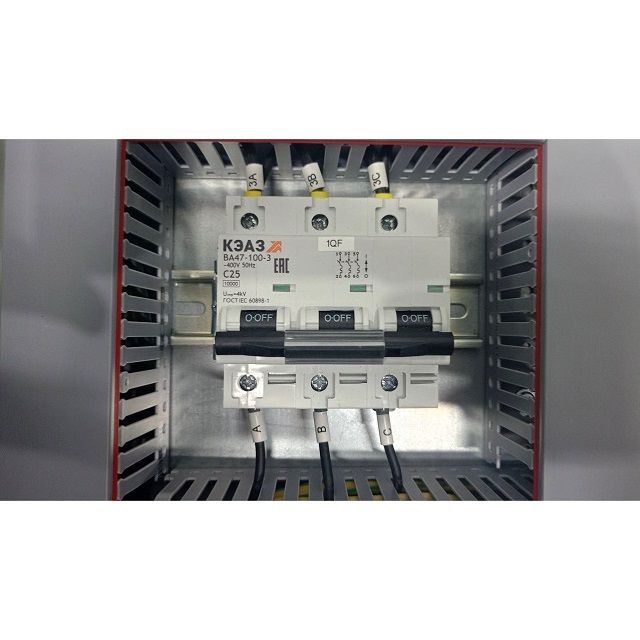

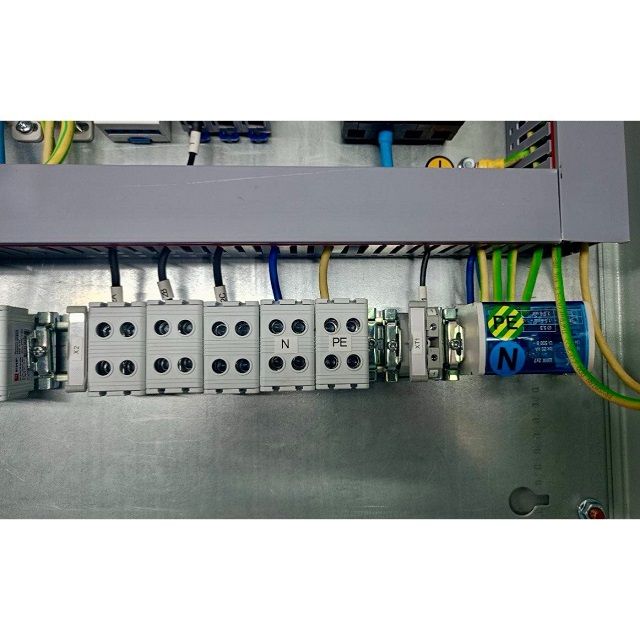

Фото ЯР 40В
Комплектация ЯР 40В
| № | Наименование | Количество |
| 1 | ЩМП ДКС 800 600 250мм ST, IP66 | 1 |
| 2 | ЩМП ДКС 300 250 150мм ST, IP66 | 1 |
| 3 | ВМ63 1п 10А C 10кА КЭАЗ OptiDin | 3 |
| 4 | ВА 47100 3п 25А C 10кА КЭАЗ | 1 |
| 5 | ВМ63РL 4п 40А КЭАЗ OptiDin выкл.нагрузки | 2 |
| 6 | УЗИП ОМ кл.I 3п+Nu 280В 12,5кА 3ф КЭАЗ OptiDin (моноблоч.исп N) | 1 |
| 7 | DI 40А 4п рев КЭАЗ OptiSwitch выкл-разъед | 1 |
| 8 | Реле напряжения OptiDin РН-111М-УХЛ3.1 | 1 |
| 9 | ПН 2 250А 160А У3 вставка | 5 |
| 10 | Основание с держателем ППН35 EKF | 3 |
| 11 | КВС2 6-50 кв.мм серая 4ввода TDM | 6 |
| 12 | КВС2 6-50 кв.мм ж/з 4ввода TDM | 2 |
| 13 | КВС2 6-50 кв.мм синяя 4ввода TDM | 2 |
| 14 | Шина PE земля на DIN-изоляторах ШНИ-6х9-12-Д-Ж | 1 |
| 15 | РБ 160 1П 160А ТДМ | 5 |
| 16 | КВМ 35 Мультифланец TDM IP66 | 2 |
| 17 | ШНК 2х7 групп в корпусе TDM | 1 |
Характеристики ЯР 40В
| 1 | Напряжение и частота питающей сети | 380 В, 50Гц (3ф+PE+N) |
| 2 | Кол-во вводов | 2 ввода |
| 3 | Номинальный ток (А) | 40 |
| 4 | Номинальное напряжение (В) | 380 |
| 5 | Наличие коммерческого учета электроэнергии | нет |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | нет |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От -60 до +40 |
| 9 | Габаритные размеры, мм | 300х250х150 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP54 |
| 12 | Исполнение | Навесное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
