ЩС-300кВт 630А 1 ввод IP65 1200х800х300
ЩС-300кВт 630А был произведен нашей компанией в феврале 2025 года.
Стоимость щита - 116 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩС-300кВт предназначен для ввода, распределения, учета электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. ЩС-300кВт изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. ЩС-300кВт имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы ЩС-300кВт – не менее 25 лет.
Стоимость щита - 116 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩС-300кВт предназначен для ввода, распределения, учета электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. ЩС-300кВт изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. ЩС-300кВт имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы ЩС-300кВт – не менее 25 лет.

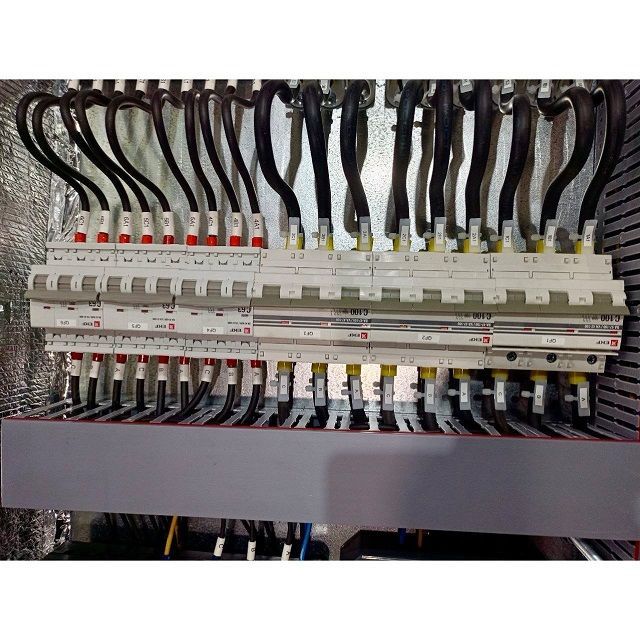

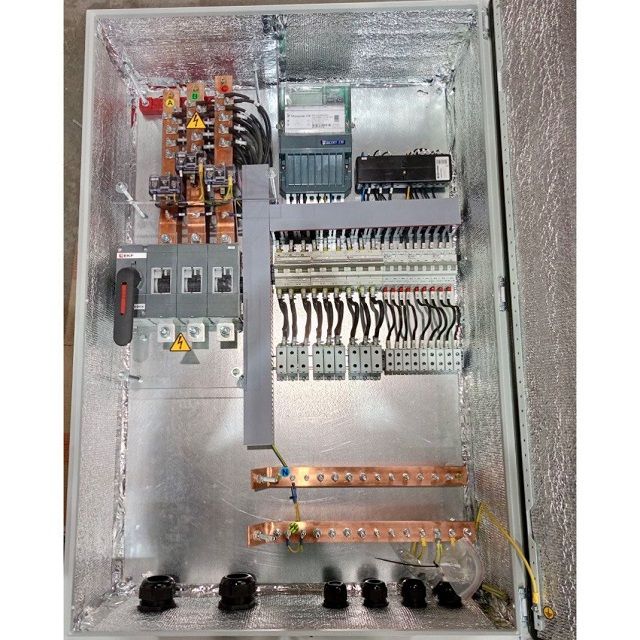

Фото ЩС-300кВт

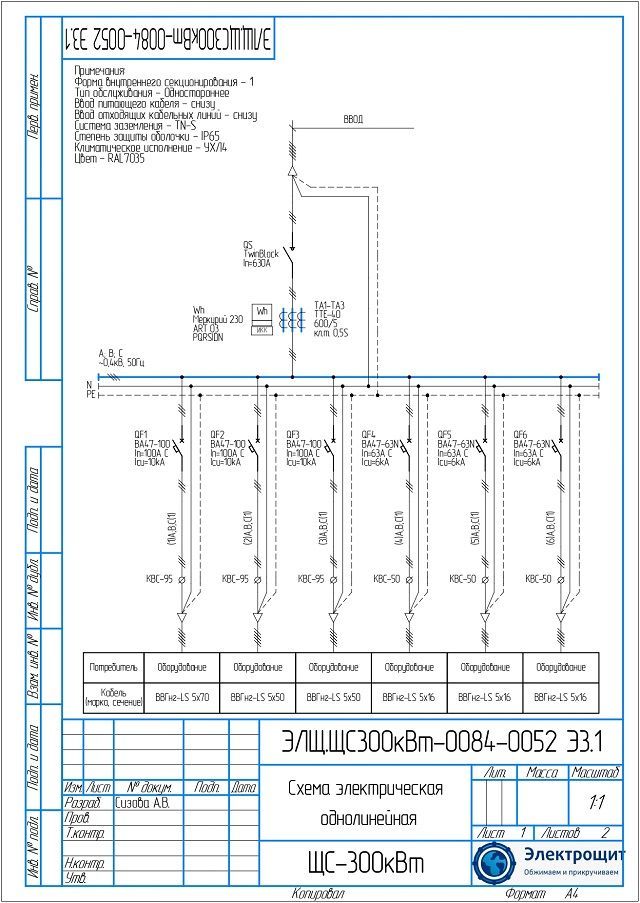

Схема ЩС-300кВт

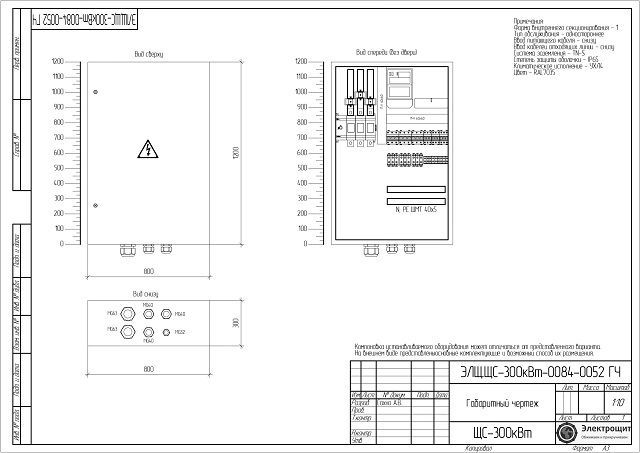

Габаритный чертеж ЩС-300кВт
Комплектация ЩС-300кВт
| № | Наименование | Количество |
| 1 | ЩМП ДКС 1200 800 300мм ST, IP66 | 1 |
| 2 | TB-630А 3п Рубильник без рукоятки TwinBlock | 1 |
| 3 | ВА 47100 3п 100А C 10кА EKF PROxima | 3 |
| 4 | ВА 4763N 3п 63А C 6кА EKF | 3 |
| 5 | Меркурий 230 ART 03 PQRSIDN 3ф тран под. 1тар | 1 |
| 6 | ШМТ 40 5 (цена за 1м), 1,78кг/м.п. (ток 700/705) | 3 |
| 7 | ШМТ 40 5 (цена за 1м), 1,78кг/м.п. (ток 700/705) | 1 |
| 8 | ТТЕ 600 5А кл.т 0,5S EKF (ТТЕ-40) | 3 |
| 9 | ТТЕ 600 5А кл.т 0,5S EKF (ТТЕ-40) | 2 |
| 10 | Рукоятка управ. для прямой установки на рубильники TwinBlock 630-800А EKF PROxima | 1 |
| 11 | Утеплитель самоклеющийся фольгированный в рулоне 10 мм ширина 1 м | 2 |
| 12 | КВС 95 серый ЕКФ | 9 |
| 13 | КВС 50 серый ЕКФ | 9 |
| 14 | ИКК TDM | 1 |
Характеристики ЩС-300кВт
| 1 | Напряжение и частота питающей сети | 380 В, 50Гц (3ф+PE+N) |
| 2 | Кол-во вводов | 1 ввод |
| 3 | Номинальный ток (А) | 630 |
| 4 | Номинальное напряжение (В) | 380 |
| 5 | Наличие коммерческого учета электроэнергии | да |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | нет |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От +1 до +35 |
| 9 | Габаритные размеры, мм | 1200х800х300 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP65 |
| 12 | Исполнение | Навесное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
