ЩС 40А на 1 ввод IP54
Щит ЩС 40А был произведен нашей компанией в июне 2025 года.
Стоимость щита - 66 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. Щит силовой предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы – не менее 25 лет
Стоимость щита - 66 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. Щит силовой предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы – не менее 25 лет

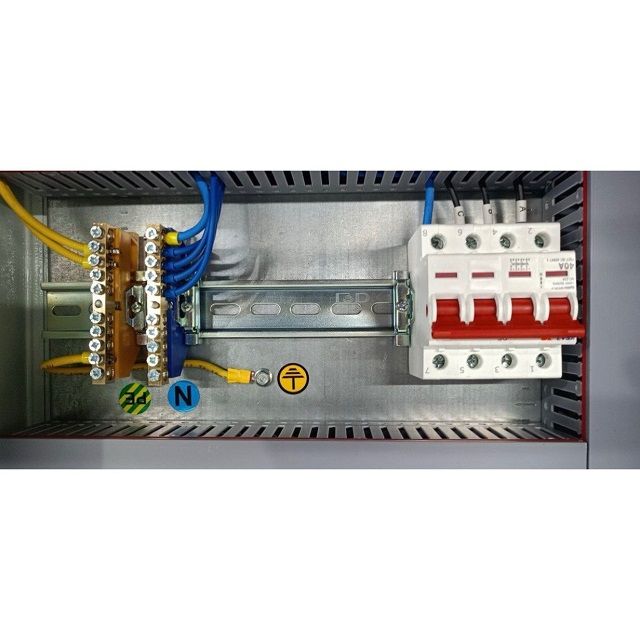

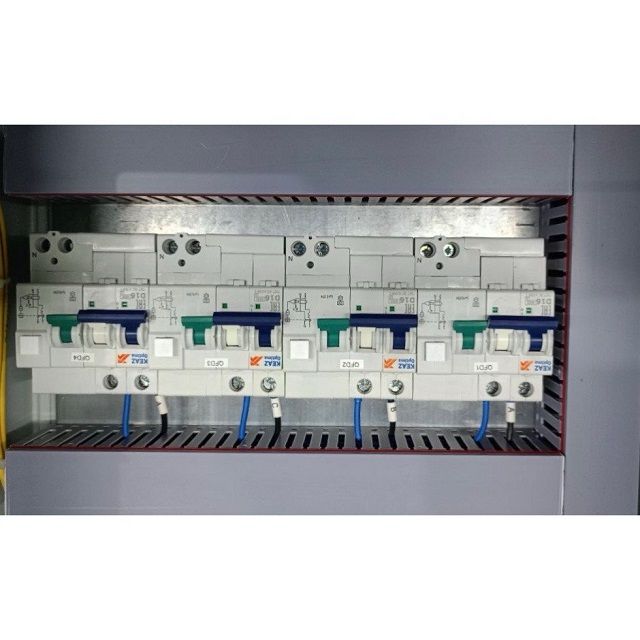

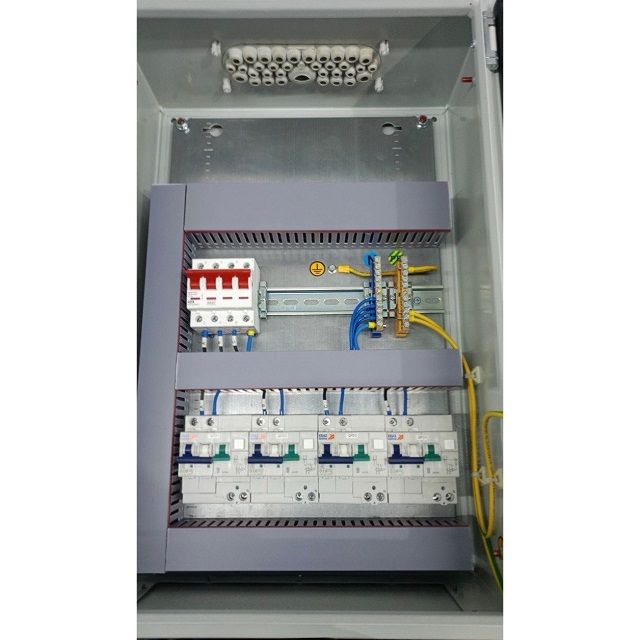

Фото ЩС 40А

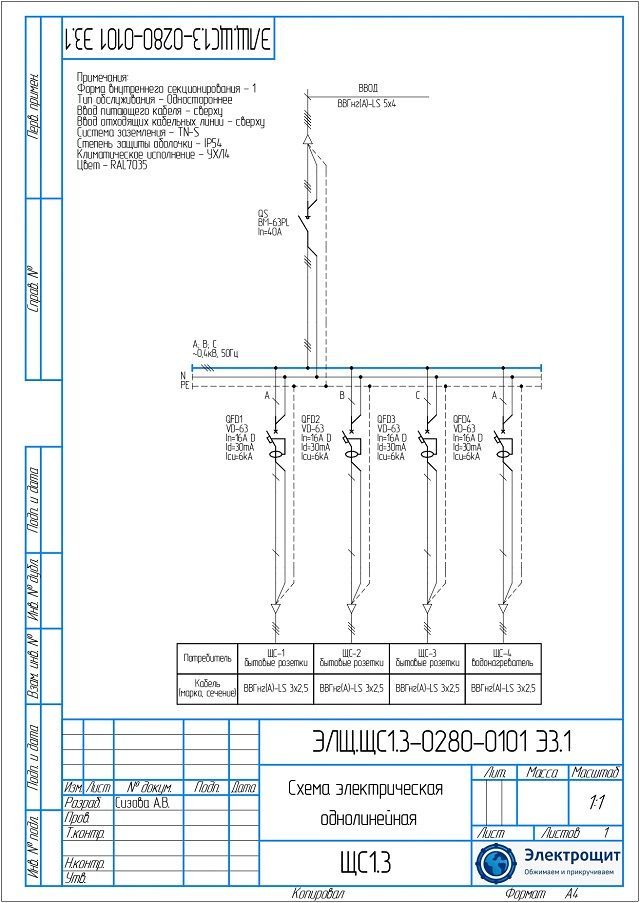

Схема ЩС 40А

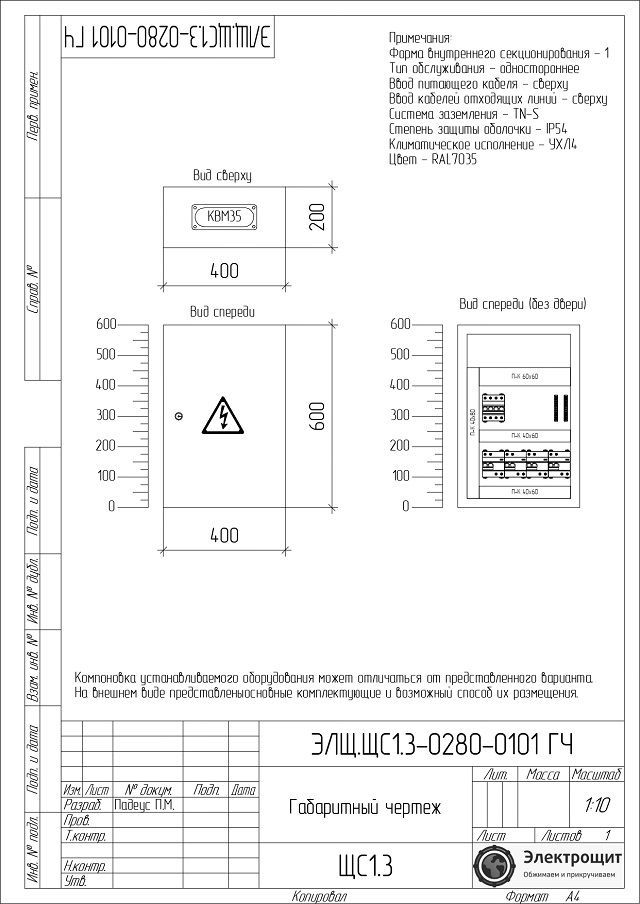

Габаритный чертеж ЩС 40А
Комплектация ЩС 40А
| № | Наименование | Количество |
| 1 | ЩМП ДКС 600 400 200мм ST, IP66 | 2 |
| 2 | VD63 2п 16А D 30мА 6кА A OptiDin КЭАЗ диф.авт | 8 |
| 3 | ВМ63РL 4п 40А КЭАЗ OptiDin выкл.нагрузки | 2 |
| 4 | Изолятор на DIN рейку желтый TDM | 2 |
| 5 | Изолятор на DIN рейку синий TDM | 2 |
| 6 | КВМ 35 Мультифланец TDM IP66 | 2 |
| 7 | Шина нулевая 10/1 8х12мм (10групп/крепеж по центру) TDM | 4 |
Характеристики ЩС 40А
| 1 | Напряжение и частота питающей сети | 380 В, 50Гц (3ф+PE+N) |
| 2 | Кол-во вводов | 1 ввод |
| 3 | Номинальный ток (А) | 40 |
| 4 | Номинальное напряжение (В) | 380 |
| 5 | Наличие коммерческого учета электроэнергии | нет |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | нет |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От +1 до +35 |
| 9 | Габаритные размеры, мм | 600х400х200 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP54 |
| 12 | Исполнение | Навесное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
