Щит ЩС 630А на 1 ввод IP54 2000х800х600
Стоимость щита - 147 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩС предназначен для ввода и распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 2 по ГОСТ 15150-69 (эксплуатация под навесом (защита от вертикальных струй воды, допускается обрызгивание, попадание пыли, снега))
4. Срок службы ЩС – не менее 25 лет.

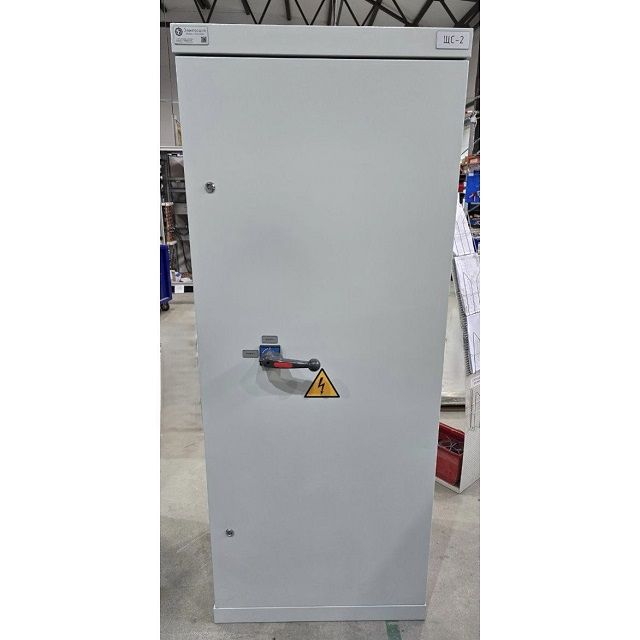

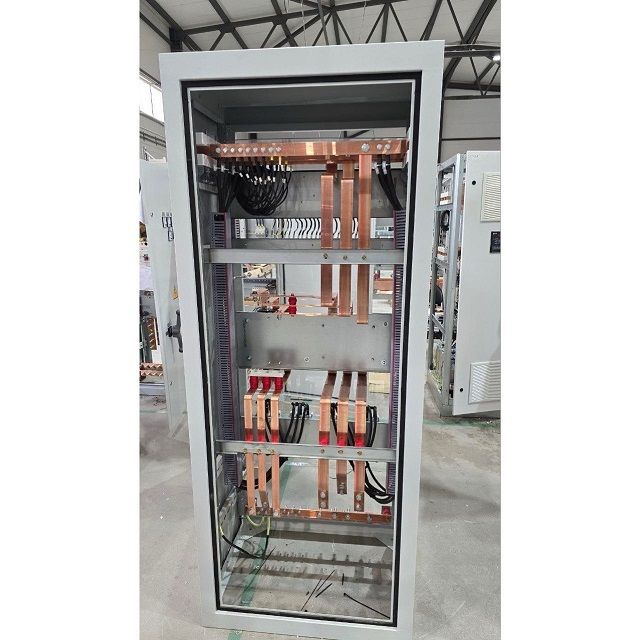

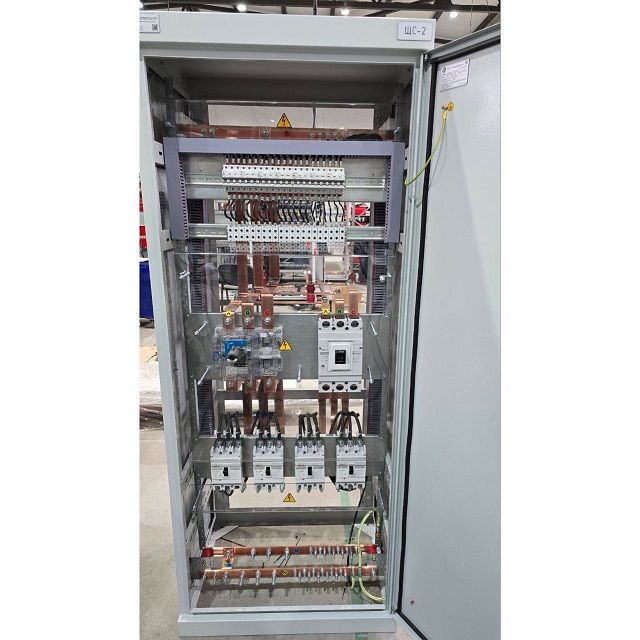

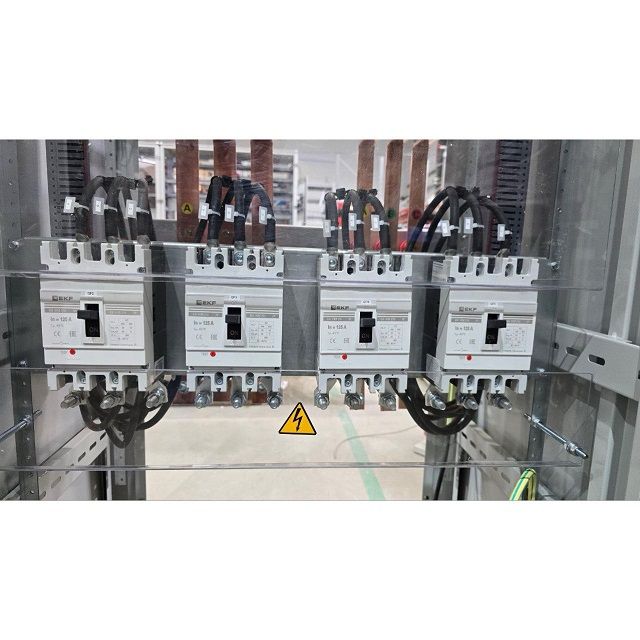

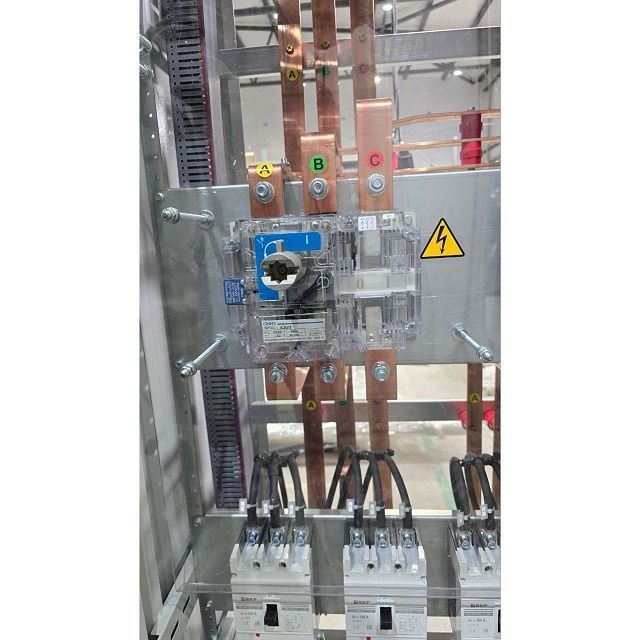

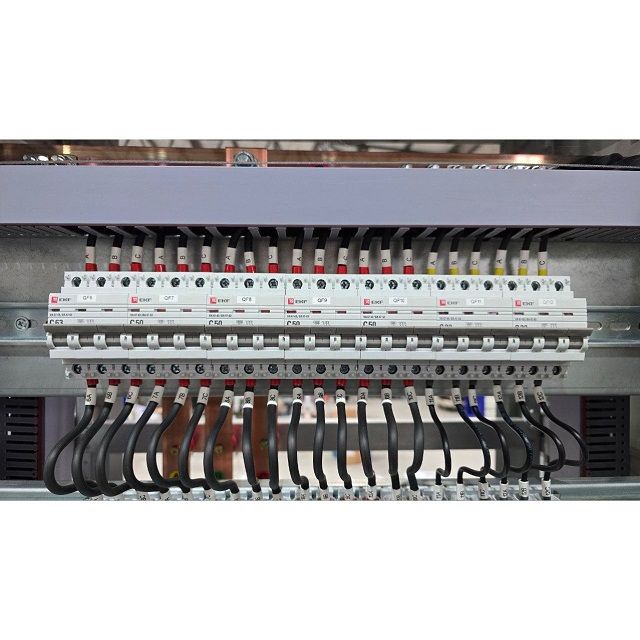

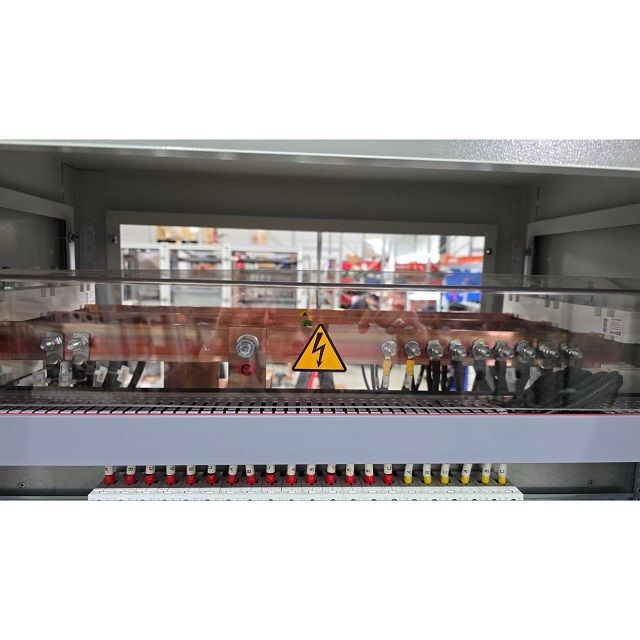

Фото ЩС 630А
Схема ЩС 630А

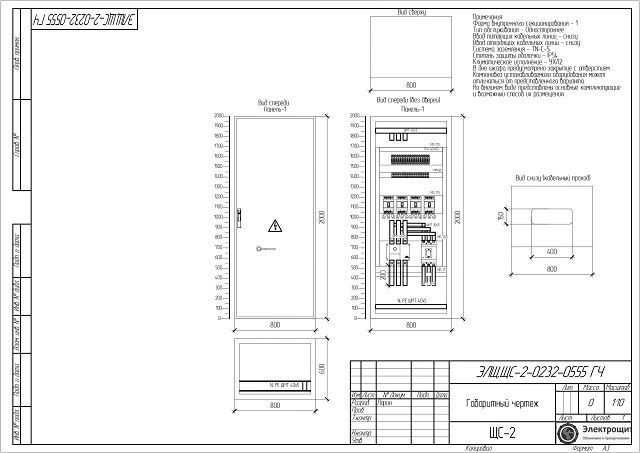

Габаритный чертеж ЩС 630А
Комплектация ЩС 630А
|
№ |
Наименование |
Кол-во |
|
1. |
ВРУ Торцевая панель 2000 600 IP54 (станд) |
2 |
|
2. |
Корпус ВРУ 2000 800 600 IP54 без м/п (станд) |
1 |
|
3. |
МП ВРУ БЭТ 800.175 (ШхВ) |
2 |
|
4. |
МП ВРУ БЭТ 800.250 (ШхВ) |
1 |
|
5. |
МП ВРУ БЭТ 800.50 (ШхВ) |
4 |
|
6. |
Уголок монтажный для корп БЭТ ЭЛЩ |
4 |
|
7. |
ВА 4763 3п 32А C 4,5кА EKF PROxima |
2 |
|
8. |
ВА 4763 3п 50А C 4,5кА EKF PROxima |
4 |
|
9. |
ВА 4763 3п 63А C 4,5кА EKF PROxima |
1 |
|
10. |
ШМТ 30 5 (цена за 1м), 1,375кг/м.п. (ток 539) |
2 |
|
11. |
ШМТ 40 5 (цена за 1м), 1,78кг/м.п. (ток 700/705) |
4 |
|
12. |
ВА 99М 125А 3п 35кА стац, т/маг расц, габ.250 EKF |
4 |
|
13. |
ВА 99М 315А 3п 42кА стац, т/маг расц, габ.400 EKF |
1 |
|
14. |
Комплект управления NH40W с помощью выносной фронт ручки 125-630A (CHINT) |
1 |
|
15. |
Расширитель выводов РВ-250 для ВА88-35 (3шт/компл) IEK |
4 |
|
16. |
Рубильник 630А нерев 3п CHINT (NH40-630/3) станд.рукоятка упр. |
1 |
|
17. |
КВС 50 серый ЕКФ |
21 |
Характеристики ЩС 630А
|
1. |
Напряжение и частота питающей сети |
380 В, 50Гц (3ф+PEN) |
|
2. |
Кол-во вводов |
1 ввод |
|
3. |
Номинальный ток (А) |
630 |
|
4. |
Номинальное напряжение (В) |
380 |
|
5. |
Наличие коммерческого учета электроэнергии |
нет |
|
6. |
Наличие измерительных приборов |
нет |
|
7. |
Тип АВР и модификация управления |
нет |
|
8. |
Рабочий диапазон температуры окружающей среды, град. С |
От -60 до +40 |
|
9. |
Габаритные размеры, мм (высота / ширина / глубина) |
2000х800х600 |
|
10. |
Форма внутреннего секционирования |
1 |
|
11. |
Степень защиты |
IP54 |
|
12. |
Исполнение |
Напольное |
|
13. |
Сопротивление изоляции не менее, МОм |
10 |
