Щит ЩОК 100А на 1 ввод IP54 1200х750х300
Щит ЩОК 100А был произведен нашей компанией в августе 2025 года.
Стоимость щита - 150 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩОК предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы ЩОК-1– не менее 25 лет.
Стоимость щита - 150 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩОК предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы ЩОК-1– не менее 25 лет.

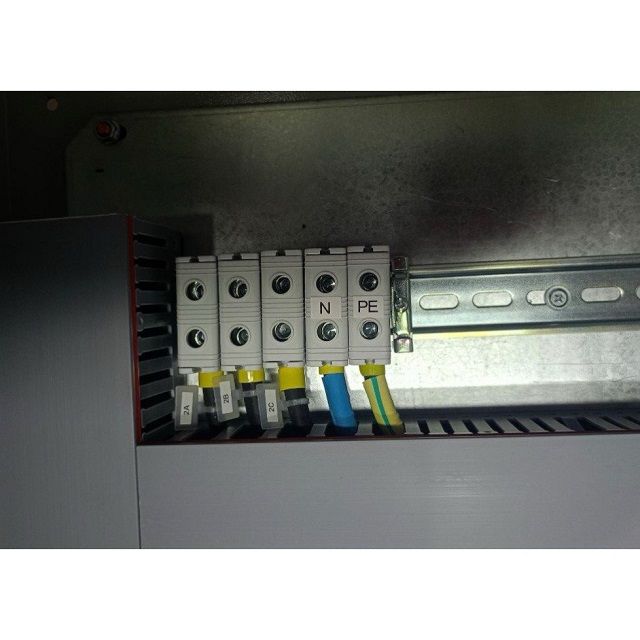

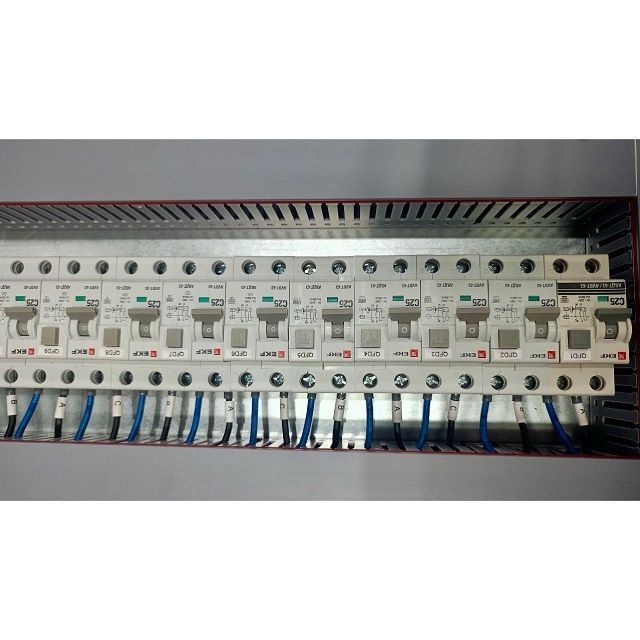

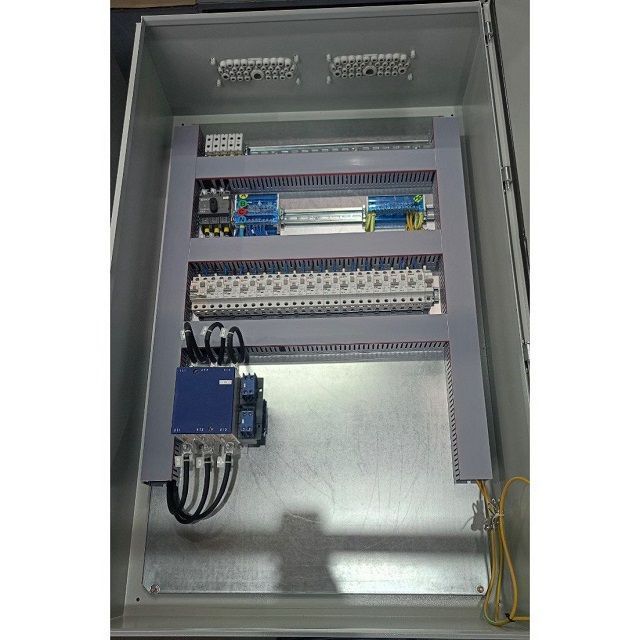

Фото ЩОК 100А

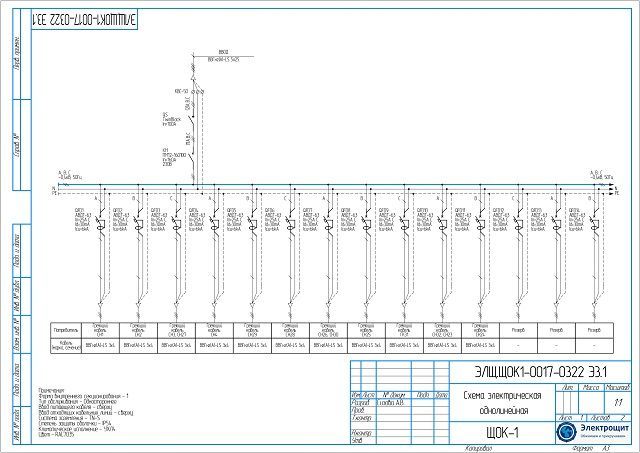

Схема ЩОК 100А

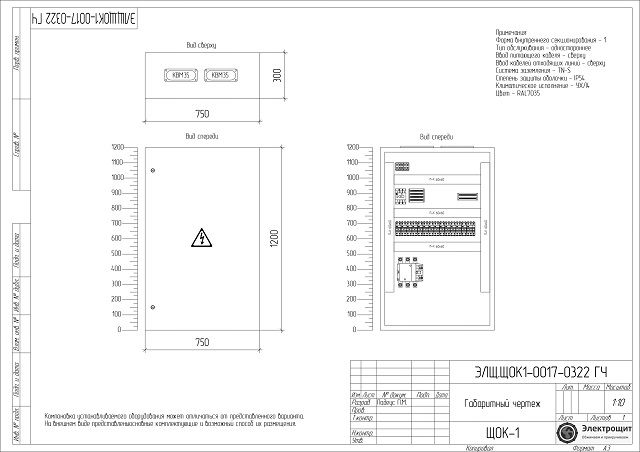

Габаритный чертеж ЩОК 100А
Комплектация ЩОК 100А
| № | Наименование | Количество |
| 1 | ЩМП ЕКФ 1200 750 300 IP65 PROxima | 1 |
| 2 | ВА 4763 1п 2А C 4,5кА EKF PROxima | 1 |
| 3 | АВДТ 63 2п 25А C 30мА 6кА АС EKF PROxima | 14 |
| 4 | TB-100А 3п Рубильник c рукояткой TwinBlock | 1 |
| 5 | ПМ12 160А 220В 2НЗ+2НО КЭАЗ контактор (ПМ12-160100) | 1 |
| 6 | КВМ 35 Мультифланец TDM IP66 | 2 |
| 7 | КВС 50 серый ЕКФ | 5 |
| 8 | ШНК 2х15 групп в корпусе TDM | 2 |
Характеристики ЩОК 100А
| 1 | Напряжение и частота питающей сети | 380 В, 50Гц (3ф+PE+N) |
| 2 | Кол-во вводов | 1 ввод |
| 3 | Номинальный ток (А) | 100 |
| 4 | Номинальное напряжение (В) | 380 |
| 5 | Наличие коммерческого учета электроэнергии | нет |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | нет |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От +1 до +35 |
| 9 | Габаритные размеры, мм | 1200х750х300 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP54 |
| 12 | Исполнение | Навесное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
