Щит ЩУЭО 32А
Щит ЩУЭО 32А был произведен нашей компанией в июне 2025 года.
Стоимость щита - 105 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
ЩУЭО предназначен для ввода и распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях в сетях, номинальное напряжение которых не превышает 380 В переменного тока частотой не более 50 Гц.
Стоимость щита - 105 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
ЩУЭО предназначен для ввода и распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях в сетях, номинальное напряжение которых не превышает 380 В переменного тока частотой не более 50 Гц.

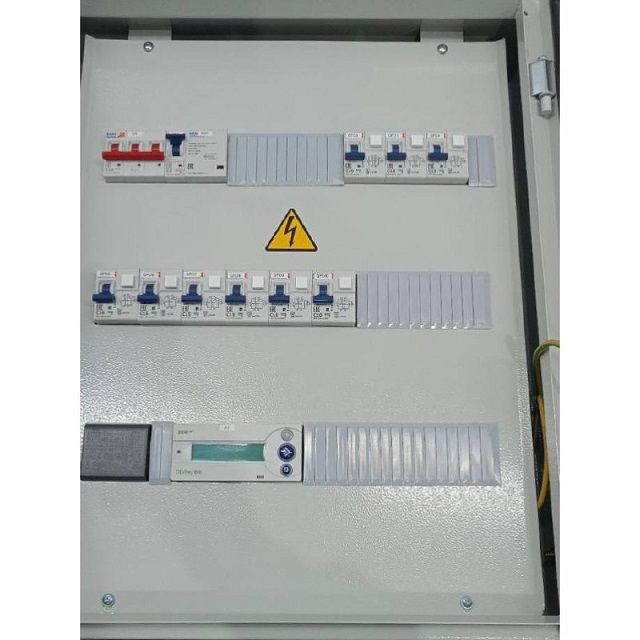

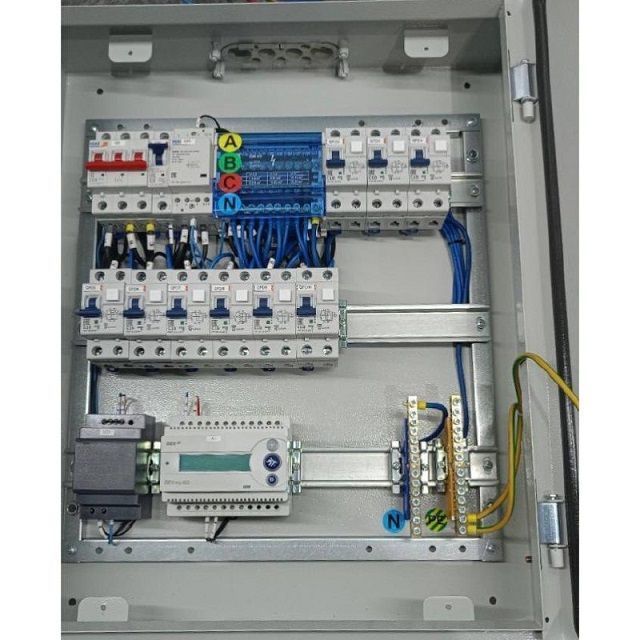

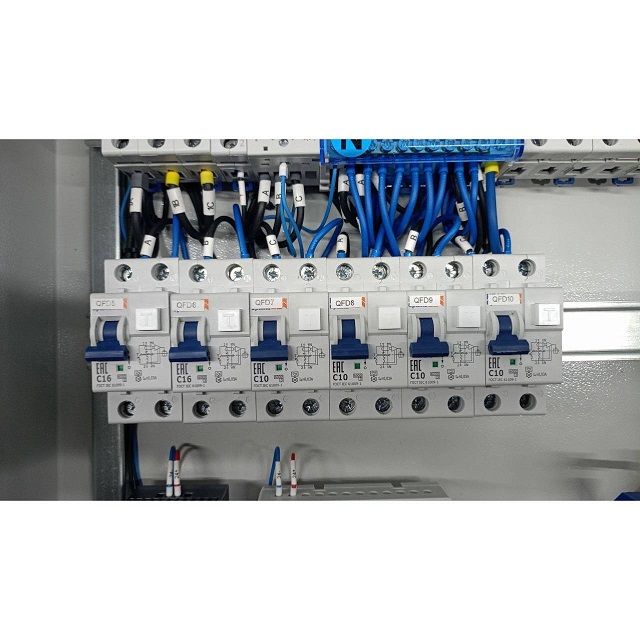

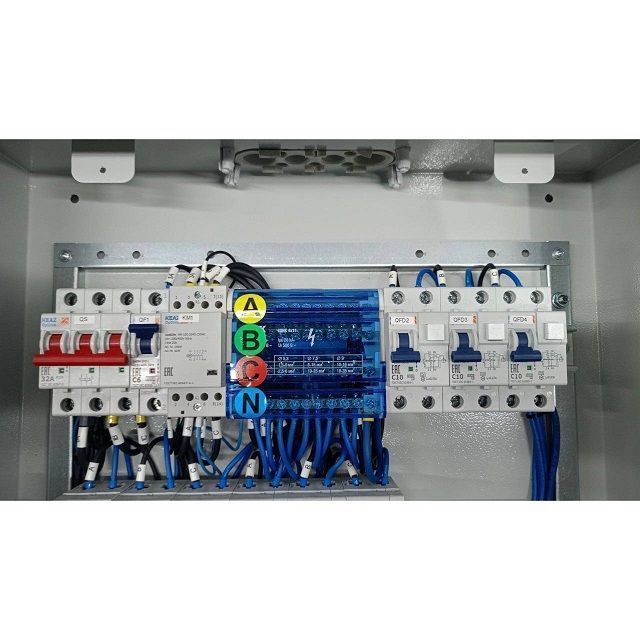

Фото ЩУЭО 32А

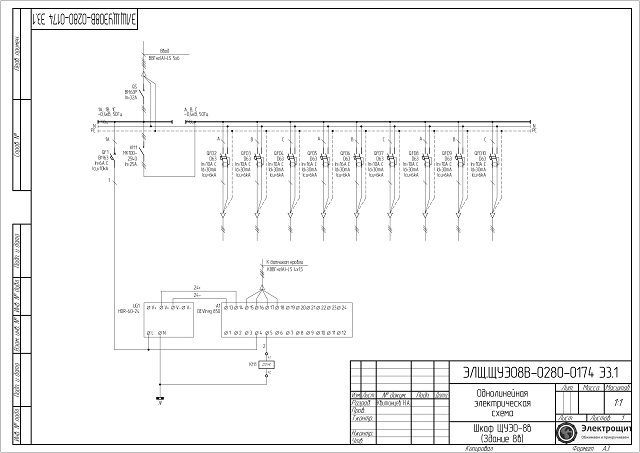

Схема ЩУЭО 32А

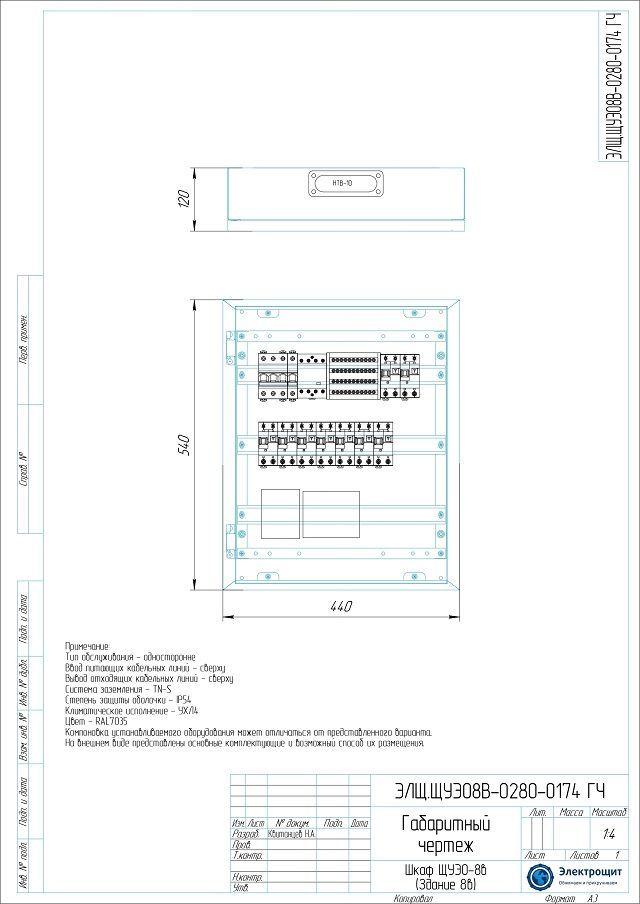

Габаритный чертеж ЩУЭО 32А
Комплектация ЩУЭО 32А
| № | Наименование | Количество |
| 1 | ЩРн 54м нав, мет IP54 (540х440х120) IEK TITAN 3 | 1 |
| 2 | ВМ63 1п 6А C 10кА КЭАЗ OptiDin | 1 |
| 3 | D63 2п 10А С 30мА 6кА А OptiDin КЭАЗ new диф.авт | 7 |
| 4 | D63 2п 16А С 30мА 6кА А OptiDin КЭАЗ new диф.авт | 2 |
| 5 | ВМ63Р 3п 32А КЭАЗ OptiDin выкл.нагрузки | 1 |
| 6 | Devireg 850 Терморегулятор с источником питания 24 В | 1 |
| 7 | HDR-60-24, Блок питания, 24В,2.5А,60Вт | 1 |
| 8 | МК 100 4п 25А 230В AC 4НО КЭАЗ OptiDin (МК-100-2540) | 1 |
Характеристики ЩУЭО 32А
1. Номинальное напряжение: 380 В
2. Род тока: переменный, 50 Гц.
3. Номинальный ток: 32 А
4. Степень защиты щита по ГОСТ Р 50827-95: IP 54
5. Климатическое исполнение, категория размещения по ГОСТ 15150-69: УХЛ4.
6. Номинальная эксплуатация щита обеспечивается следующими условиями:
6.1. Высота над уровнем моря не более 1000 м;
6.2. Температура воздуха от +1°С до +35°С;
6.3. Относительная влажность воздуха не более 85% при температуре воздуха +20°С
6.4. Окружающая среда – невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металл-изоляцию.
7. Электрическое сопротивление изоляции не менее 1 МОм.
