Щит ШЭО 63А на 1 ввод IP54 1000х600х200
Щит ШЭО был произведен нашей компанией в июне 2025 года.
Стоимость щита - 106 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ШЭО предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы – не менее 25 лет.
Стоимость щита - 106 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ШЭО предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы – не менее 25 лет.

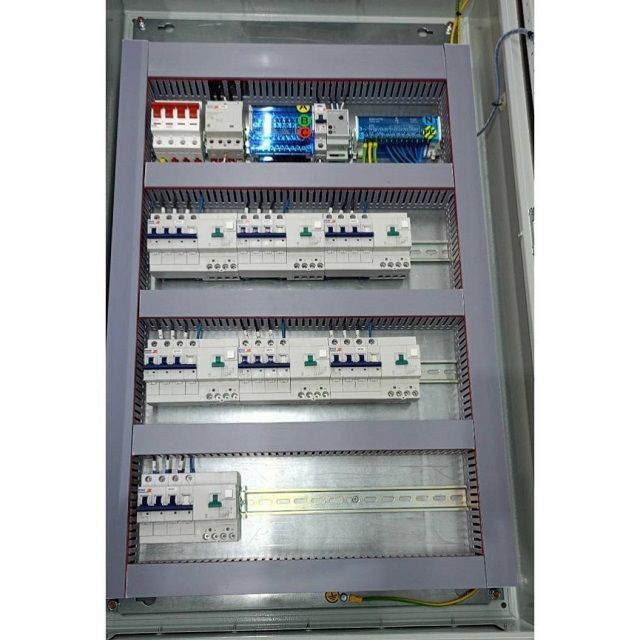

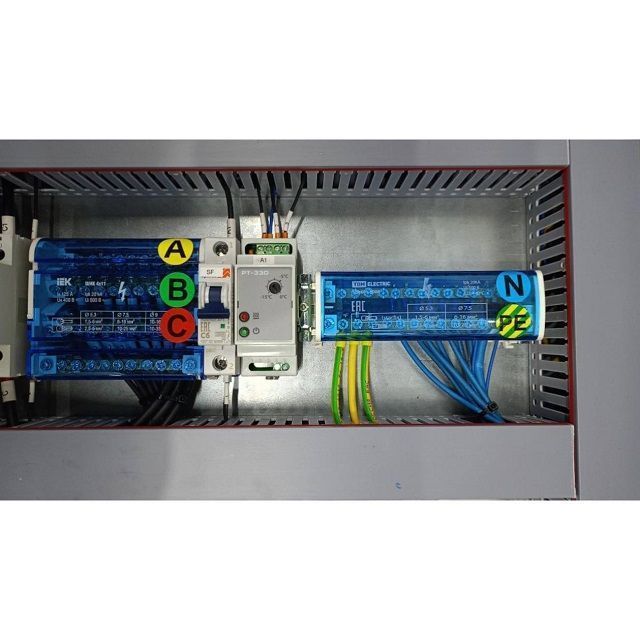

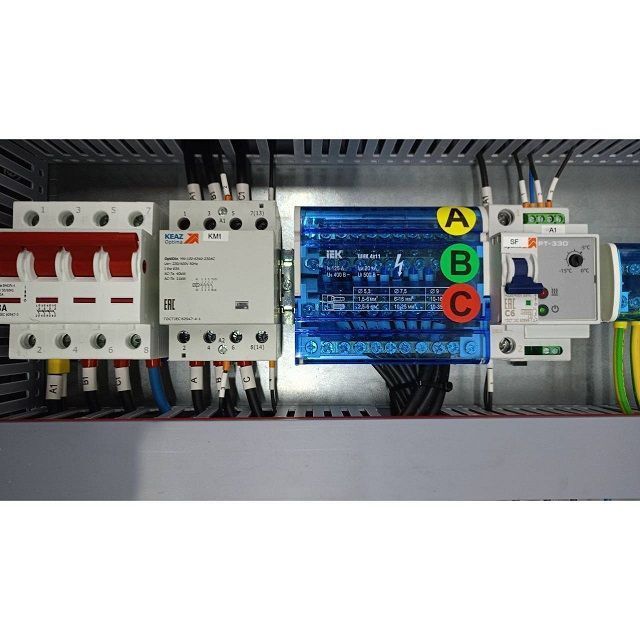

Фото ШЭО 63А

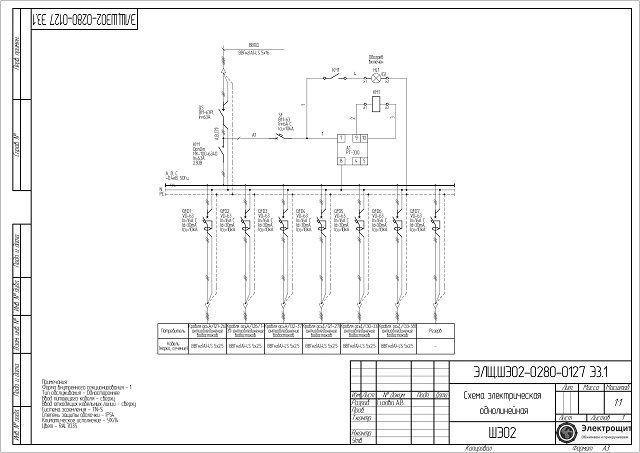

Схема ШЭО 63А

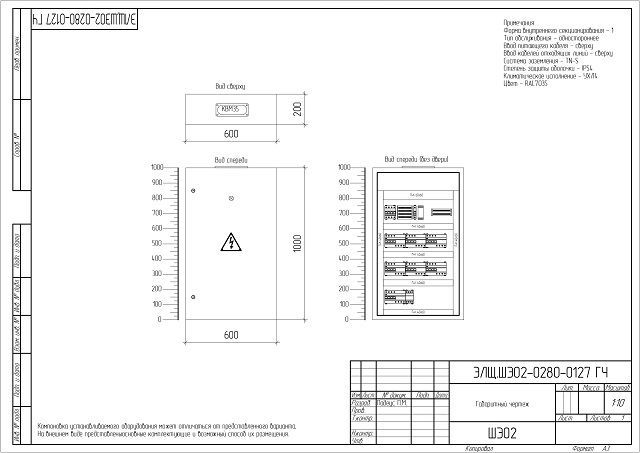

Габаритный чертеж ШЭО 63А
Комплектация ШЭО 63А
| № | Наименование | Количество |
| 1 | ЩМП ДКС 1000 600 200мм ST, IP66 с м/п | 1 |
| 2 | ВМ63 1п 6А C 10кА КЭАЗ OptiDin | 1 |
| 3 | VD63 4п 16А C 30мА 10кА А OptiDin КЭАЗ диф.авт | 7 |
| 4 | МК 100 4п 63А 230В AC 4НО КЭАЗ OptiDin (МК-100-6340) | 1 |
| 5 | Регулятор температуры электронный РТ-330 | 1 |
| 6 | ВМ63РL 4п 63А КЭАЗ OptiDin выкл.нагрузки | 1 |
| 7 | Сигнальная лампа зеленая C5-L-M3 22мм 230В AC XB5AVM3 КЭАЗ OptiSignal | 1 |
| 8 | ШНК 4х11 групп в корпусе TDM | 1 |
| 9 | КВМ 35 Мультифланец TDM IP66 | 1 |
| 10 | ШНК 2х15 групп в корпусе TDM | 1 |
| 11 | Датчик температуры TST05-2,0 (-50 до +40) | 1 |
Характеристики ШЭО 63А
| 1 | Напряжение и частота питающей сети | 380 В, 50Гц (3ф+PE+N) |
| 2 | Кол-во вводов | 1 ввод |
| 3 | Номинальный ток (А) | 63 |
| 4 | Номинальное напряжение (В) | 380 |
| 5 | Наличие коммерческого учета электроэнергии | нет |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | нет |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От +1 до +35 |
| 9 | Габаритные размеры, мм | 1000х600х200 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP54 |
| 12 | Исполнение | Навесное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
