Щит АШУ 5А на 1 ввод IP65 500х400х180
Щит АШУ 5А был произведен нашей компанией в марте 2025 года.
Стоимость щита - 137 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. Шкаф автоматики (типа АШУ) предназначен для автоматизированного управления тепловым пунктом. Шкаф позволяет отображать на ЖКИ параметры контуров отопления, ГВС теплового пункта и редактировать значения желаемых параметров. Шкаф может быть использован в различных видах помещений ТП.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы АШУ– не менее 10 лет.
Стоимость щита - 137 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. Шкаф автоматики (типа АШУ) предназначен для автоматизированного управления тепловым пунктом. Шкаф позволяет отображать на ЖКИ параметры контуров отопления, ГВС теплового пункта и редактировать значения желаемых параметров. Шкаф может быть использован в различных видах помещений ТП.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы АШУ– не менее 10 лет.

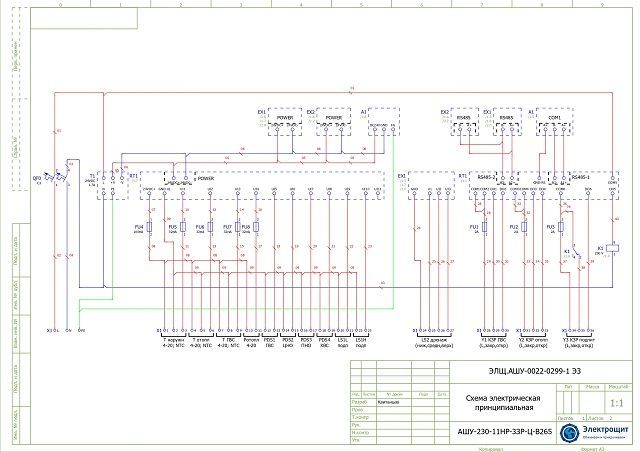

Схема АШУ 5А
Комплектация АШУ 5А
| № | Наименование | Количество |
| 1 | ЩМПп 500 400 180 IP65 УХЛ1 IEK | 1 |
| 2 | ВА 4729 2п 3А C 4,5кА IEK Karat | 1 |
| 3 | Графическая панель оператора 7' Ethernet Systeme El | 1 |
| 4 | Контроллер прогр M72OD20R Moderon M72 Optimized | 1 |
| 5 | Клемма винтовая двухуровневая JXB-4/35L с перемычкой | 70 |
| 6 | Модуль расширения входов и дискр.вых, 6хUI, 6хDO Moderon M72E | 1 |
| 7 | Модуль расширения дискр.вых, 8хDO Moderon M72E | 1 |
| 8 | Блок питания 24B 1,7A 40Вт | 1 |
| 9 | Колодка клеммная ЗНИ 4 серый JXB-4 ЕКФ | 57 |
| 10 | Предохранитель 5х20 0,032А 250В Siba медленного срабатывания | 5 |
| 11 | Предохранитель 5х20, 2А, 250В | 4 |
| 12 | Предохранитель 5х20 0.1А быстродействующий Siba | 2 |
| 13 | Колодка клеммная ЗНИ 4 синий JXB-4 ЕКФ | 1 |
| 14 | Колодка клеммная ЗНИ 4РЕ ж/з EK-JXB-4 ЕКФ | 1 |
| 15 | Разработка программного обеспечения | 1 |
| 16 | Разработка электрических-принципиальных схем | 1 |
| 17 | ЗНИ 4 с размыкателем серая JXB-2-4/35K ЕКФ | 16 |
| 18 | ЗНИ 4 для плавких вставок 5х20 серая JXB-4/35RD ЕКФ | 18 |
| 19 | PG 13,5 кабель 6-12мм IP54 TDM | 33 |
Характеристики АШУ 5А
| 1 | Напряжение и частота питающей сети | 220 В, 50Гц (3ф+PE+N) |
| 2 | Кол-во вводов | 1 ввод |
| 3 | Номинальный ток (А) | 5 |
| 4 | Номинальное напряжение (В) | 220 |
| 5 | Наличие коммерческого учета электроэнергии | нет |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | нет |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От +5 до +40 |
| 9 | Габаритные размеры, мм | 500х400х180 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP65 |
| 12 | Исполнение | Навесное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
