Щит ЩУ 20А на 1 ввод IP54 800х1000х300
Щит ЩУ 20 был произведен нашей компанией в июне 2025 года.
Стоимость щита - 75,5 тыс..руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩУ предназначен для управления коммутационными аппаратами, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 220В переменного тока частотой не более 50 Гц.
2 Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3 Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы – не менее 25 лет.
Стоимость щита - 75,5 тыс..руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩУ предназначен для управления коммутационными аппаратами, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 220В переменного тока частотой не более 50 Гц.
2 Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3 Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы – не менее 25 лет.

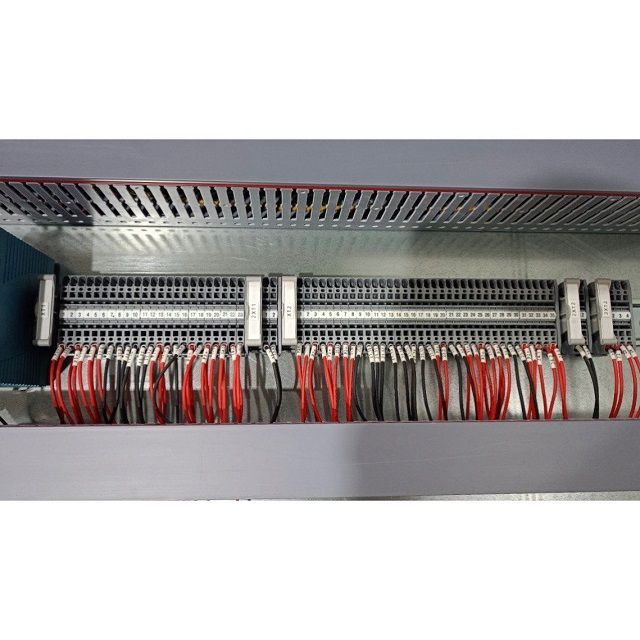

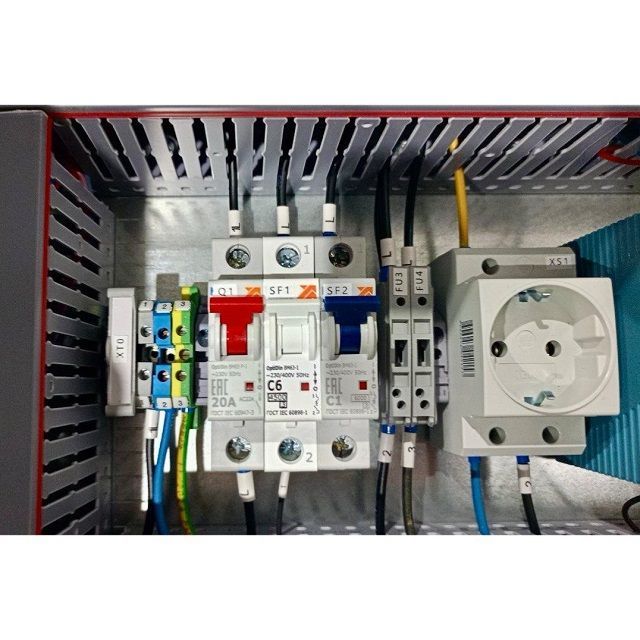

Фото ЩУ 20А
Комплектация ЩУ 20А
| № | Наименование | Количество |
| 1 | ЩМП ДКС 800 1000 300мм STE IP55 двухдвер. | 1 |
| 2 | ВМ63 1п 1А C 6кА КЭАЗ OptiDin | 1 |
| 3 | ВМ63 1п 6А C 4,5кА КЭАЗ OptiDin | 1 |
| 4 | ВМ63Р 1п 20А КЭАЗ OptiDin выкл.нагрузки | 1 |
| 5 | Реле 4 пер. 24VDC, 10A/ 250VAC со светодиодом | 17 |
| 6 | 306229 Клеммник YBK2,5 мм.кв.сер., пружинный зажим / (100 шт. в упак.) | 80 |
| 7 | Светильник щитовой LED 220В 5Вт на магнитах EKF PROxima | 1 |
| 8 | Блок питания 24B 1,7A 40Вт | 1 |
| 9 | Заглушка торцевая серая для клемм с держателем предохранителя (20шт) MEYERTEC | 2 |
| 10 | Клемма 4мм² с держателем пред, с индик 24В MEYERTEC | 2 |
| 11 | Предохранитель 1А F5/1А | 2 |
| 12 | 446329 Торцев. изол. NPP YBK 2.5 / (100 шт) | 6 |
| 13 | Розетка на DIN-рейку с заземлением контактов РАр 10-3-ОП (MRD10-16) | 1 |
| 14 | АНП-001 Преобразователь 0-10В/4-20мА | 1 |
| 15 | Монтажная колодка с винтовыми клеммами для 4-конт. реле серии DK-RYF-045BE | 17 |
| 16 | КВМ 50 Мультифланец TDM IP66 | 2 |
| 17 | Концевой выключатель YBLX-ME/8108 CHINT | 1 |
| 18 | Лампа желтая 24В АС/DC IP40 ND16-22DS/2 CHINT | 2 |
| 19 | Лампа зеленая 24В АС/DC IP40 ND16-22DS/2 CHINT | 2 |
| 20 | Лампа красная 24В АС/DC IP40 ND16-22DS/2 CHINT | 2 |
Характеристики ЩУ 20А
| 1 | Напряжение и частота питающей сети | 220 В, 50Гц (1ф+PE+N) |
| 2 | Кол-во вводов | 1 ввод |
| 3 | Номинальный ток (А) | 20 |
| 4 | Номинальное напряжение (В) | 220 |
| 5 | Наличие коммерческого учета электроэнергии | нет |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | нет |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От +1 до +35 |
| 9 | Габаритные размеры, мм | 800х1000х300 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP54 |
| 12 | Исполнение | Навесное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
