Щит ЩУН 40А на 1 ввод IP54 2100х1000х600
Щит ЩУН 40А был произведен нашей компанией в июне 2025 года.
Стоимость щита - 423 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩУН предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
1.4 Срок службы – не менее 25 лет.
Стоимость щита - 423 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩУН предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
1.4 Срок службы – не менее 25 лет.

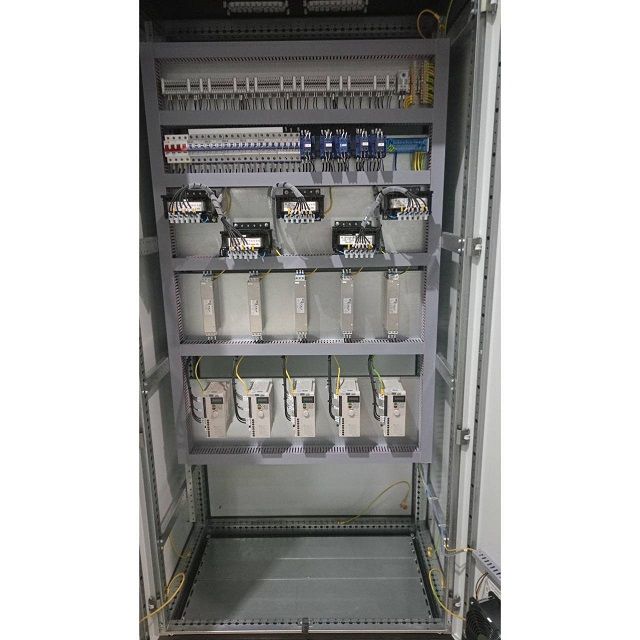

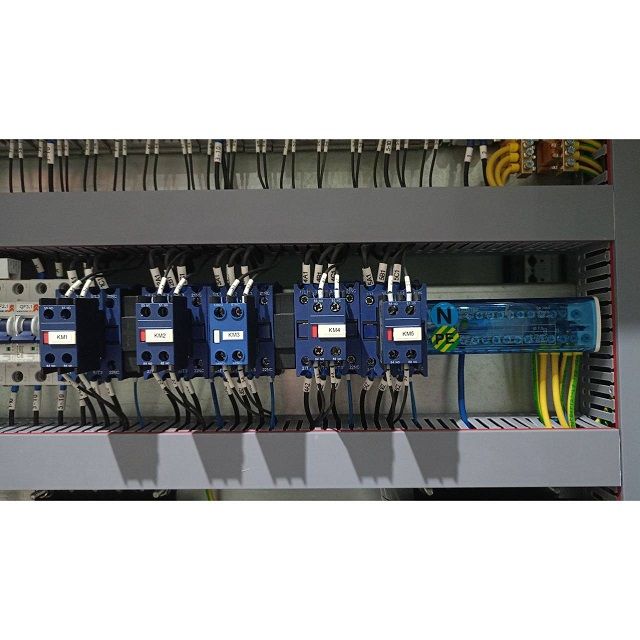

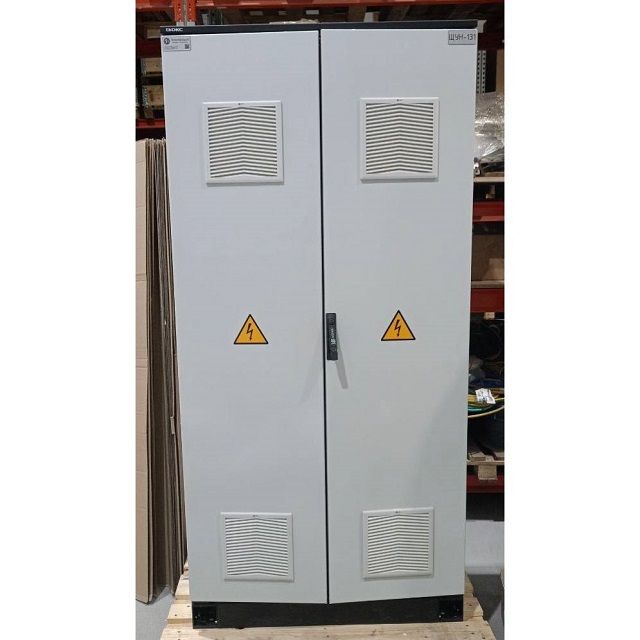

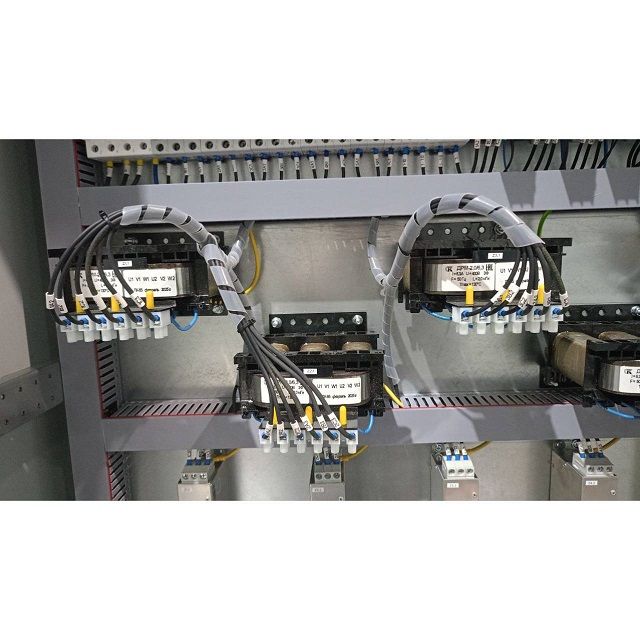

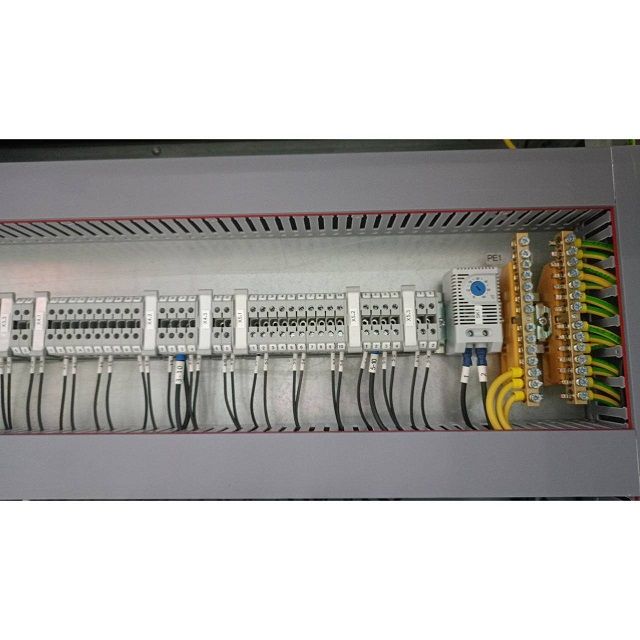

Фото ЩУН 40А

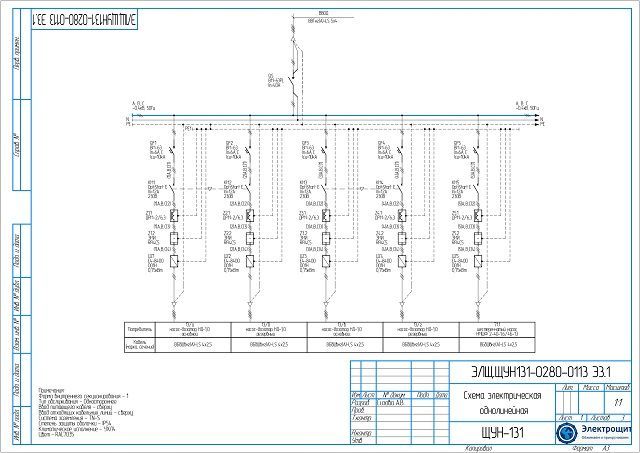

Схема ЩУН 40А

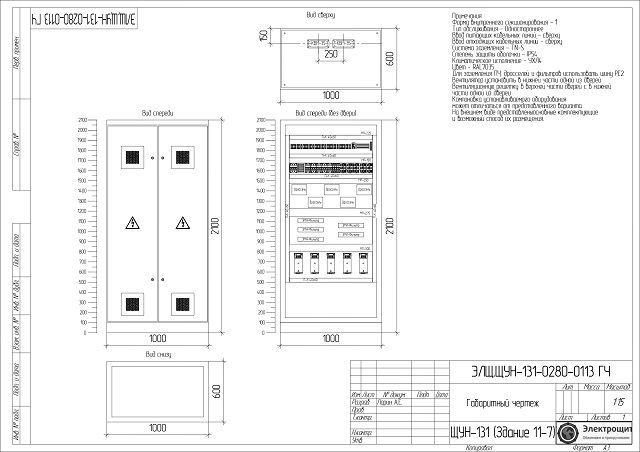

Габаритный чертеж ЩУН 40А
Комплектация ЩУН 40А
| № | Наименование | Количество |
| 1 | Панели боковые для шкафов CQE N, ВхГ 2000х600 мм, комплект 2 шт. | 1 |
| 2 | Уголок монтажный 1700 ЭЛЩ | 4 |
| 3 | МП С 1000.150 ЭЛЩ (для ШНС и ДКС) | 2 |
| 4 | МП С 1000.225 ЭЛЩ (для ШНС и ДКС) | 2 |
| 5 | МП С 1000.250 ЭЛЩ (для ШНС и ДКС) | 2 |
| 6 | МП С 1000.275 ЭЛЩ (для ШНС и ДКС) | 2 |
| 7 | МП С 1000.300 ЭЛЩ (для ШНС и ДКС) | 2 |
| 8 | Связь монтажная ДКС 600х50 ЭЛЩ | 8 |
| 9 | ВМ63 3п 6А C 10кА КЭАЗ OptiDin | 5 |
| 10 | ВМ63 1п 6А C 10кА КЭАЗ OptiDin | 4 |
| 11 | ВМ63РL 4п 40А КЭАЗ OptiDin выкл.нагрузки | 1 |
| 12 | Преобразователь частоты Веспер E4-8400-001H 0,75кВт 380В | 5 |
| 13 | ЭМИ-фильтр RFI4C5 - ЭМИ-фильтры для частотных преобразователей | 5 |
| 14 | Входной/выходной дроссель ДРМ-2/6,3 для 2,2 кВт | 5 |
| 15 | Дверь сплошная двухстворчатая для шкафов CQE N 2000 x 1000 мм | 1 |
| 16 | Рама крыши и основание оцинкованные RAL9005 для корпусов CQE N, ШхГ 1000х600 мм, комплект | 1 |
| 17 | Стойки вертикальные для шкафов CQE N оцинкованные В=2000 мм, комплект 4 шт. | 1 |
| 18 | Панель задняя для корпусов CQE N, ВхШ 2000х1000 мм | 1 |
| 19 | Комплект крыши без фланца черные RAL9005 ШхГ 1000x600 мм | 1 |
| 20 | LC1E 12А 220В AC 1NC нерев КЭАЗ OptiStart E | 5 |
| 21 | Комплект угловых элементов с пластиковыми заглушками, В =100 мм, 1 кмп = 4 шт. | 1 |
| 22 | Вентилятор 223x223 (EKF) с фильтром, 305м3/ч | 1 |
| 23 | Вентиляционная решетка 223x223 (EKF) с фильтром | 3 |
| 24 | Комплект панелей цоколя, Ш/Г=1000 мм, В=100 мм, 1 кмп = 2 шт. | 1 |
| 25 | Комплект донных пластин 3-секционных ШхГ 1000x600 мм | 1 |
| 26 | Комплект панелей цоколя, Ш/Г=600 мм, В=100 мм, 1 кмп = 2 шт. | 1 |
| 27 | Колодка клеммная ЗНИ 4 серый JXB-4 ЕКФ | 100 |
| 28 | ДК LC1E КЭАЗ 1НО+1НЗ, LAEN11 блок доп контактный OptiStart E | 5 |
| 29 | МБ LC1E КЭАЗ 9-32А LAEM1 мех блокировка OptiStart E | 2 |
| 30 | КВМ 35 Мультифланец TDM IP66 | 2 |
| 31 | ШНК 4х11 групп в корпусе TDM | 1 |
| 32 | ШНК 2х15 групп в корпусе TDM | 1 |
| 33 | Термостат охлаждение TDM | 1 |
Характеристики ЩУН 40А
| 1 | Напряжение и частота питающей сети | 380 В, 50Гц (3ф+PE+N) |
| 2 | Кол-во вводов | 1 ввод |
| 3 | Номинальный ток (А) | 40 |
| 4 | Номинальное напряжение (В) | 380 |
| 5 | Наличие коммерческого учета электроэнергии | нет |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | нет |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От +1 до +35 |
| 9 | Габаритные размеры, мм | 2100х1000х600 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP54 |
| 12 | Исполнение | Напольное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
