Щит ЩУН 40А на 1 ввод IP54 600х400х200
Щит ЩУН 40А был произведен нашей компанией в июне 2025 года.
Стоимость щита - 31,3 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩУН предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы – не менее 25 лет.
Стоимость щита - 31,3 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩУН предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы – не менее 25 лет.

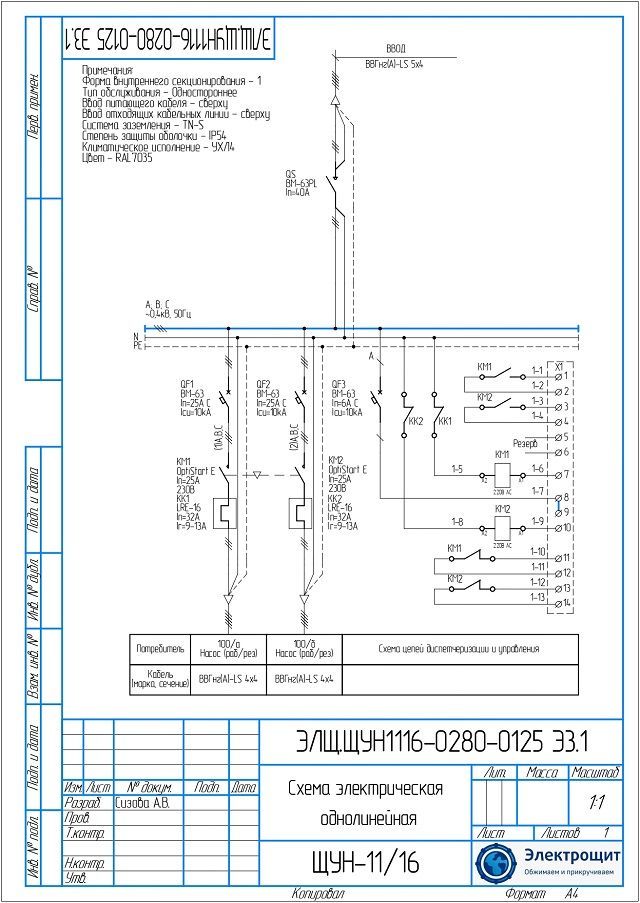

Схема ЩУН 40А

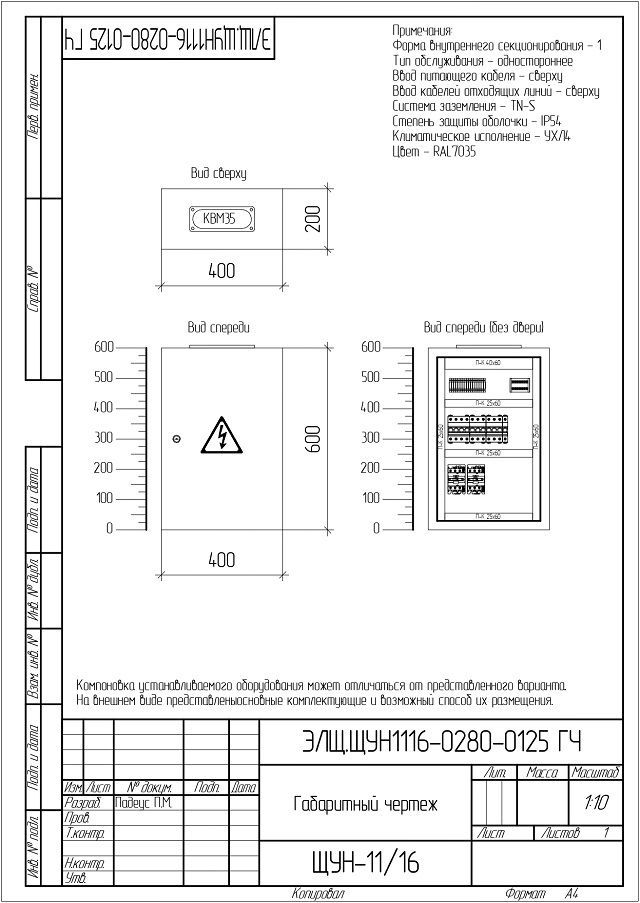

Габаритный чертеж ЩУН 40А
Комплектация ЩУН 40А
| № | Наименование | Количество |
| 1 | ЩМП ДКС 600 400 200мм ST, IP66 | 1 |
| 2 | ВМ63 3п 25А C 10кА КЭАЗ OptiDin | 2 |
| 3 | ВМ63 1п 6А C 10кА КЭАЗ OptiDin | 1 |
| 4 | ВМ63РL 4п 40А КЭАЗ OptiDin выкл.нагрузки | 1 |
| 5 | LC1E 25А 220В AC 1NC нерев КЭАЗ OptiStart E | 2 |
| 6 | Реле тепловое OptiStart E LRE16-32A-(9-13A) | 2 |
| 7 | ДК LC1E КЭАЗ 1НО+1НЗ, LAEN11 блок доп контактный OptiStart E | 2 |
| 8 | Колодка клеммная ЗНИ 4 серый JXB-4 ЕКФ | 20 |
| 9 | МБ LC1E КЭАЗ 9-32А LAEM1 мех блокировка OptiStart E | 1 |
| 10 | КВМ 35 Мультифланец TDM IP66 | 1 |
| 11 | ШНК 2х7 групп в корпусе TDM | 1 |
Характеристики ЩУН 40А
| 1 | Напряжение и частота питающей сети | 380 В, 50Гц (3ф+PE+N) |
| 2 | Кол-во вводов | 1 ввод |
| 3 | Номинальный ток (А) | 40 |
| 4 | Номинальное напряжение (В) | 380 |
| 5 | Наличие коммерческого учета электроэнергии | нет |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | нет |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От +1 до +35 |
| 9 | Габаритные размеры, мм | 600х400х200 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP54 |
| 12 | Исполнение | Навесное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
