Щит ШУКНС 25А 3ф IP54 800х600х250
Щит ШУКНС 25А был произведен нашей компанией в марте 2025 года.
Стоимость щита - 80 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. Щит управления в модификации ШУКНС2.6-10А.380.10.М72.ПП.УХЛ4 предназначен для обеспечения работы канализационных насосов, оснащенных электродвигателем переменного тока с номинальным напряжением ~3х380В.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69
4. Срок службы ЩУ – не менее 10 лет.
Стоимость щита - 80 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. Щит управления в модификации ШУКНС2.6-10А.380.10.М72.ПП.УХЛ4 предназначен для обеспечения работы канализационных насосов, оснащенных электродвигателем переменного тока с номинальным напряжением ~3х380В.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69
4. Срок службы ЩУ – не менее 10 лет.

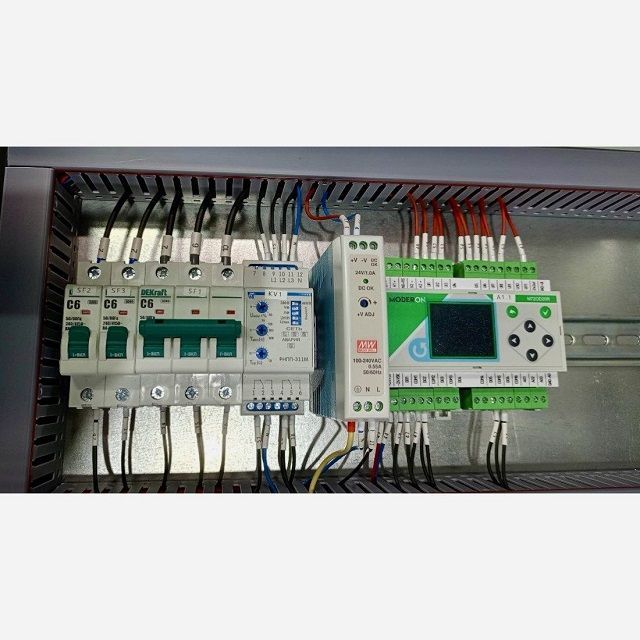

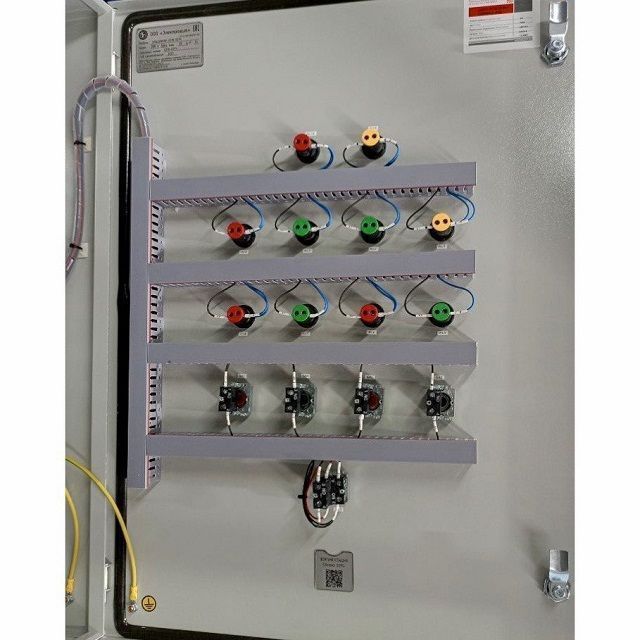

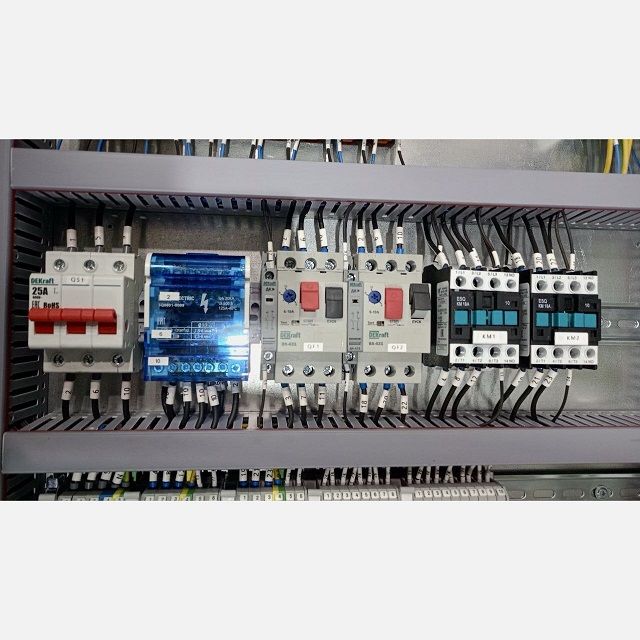

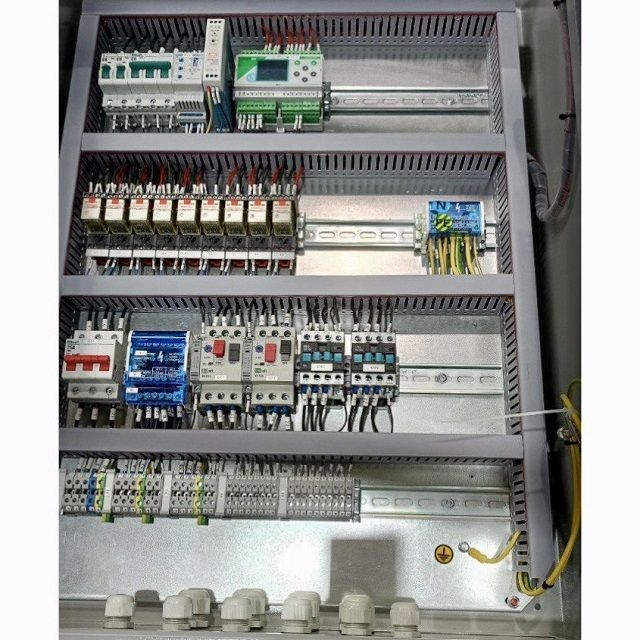

Фото ШУКНС 25А

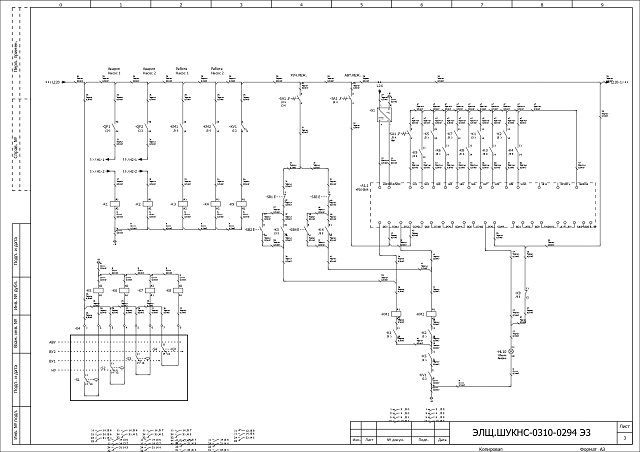

Схема ШУКНС 25А

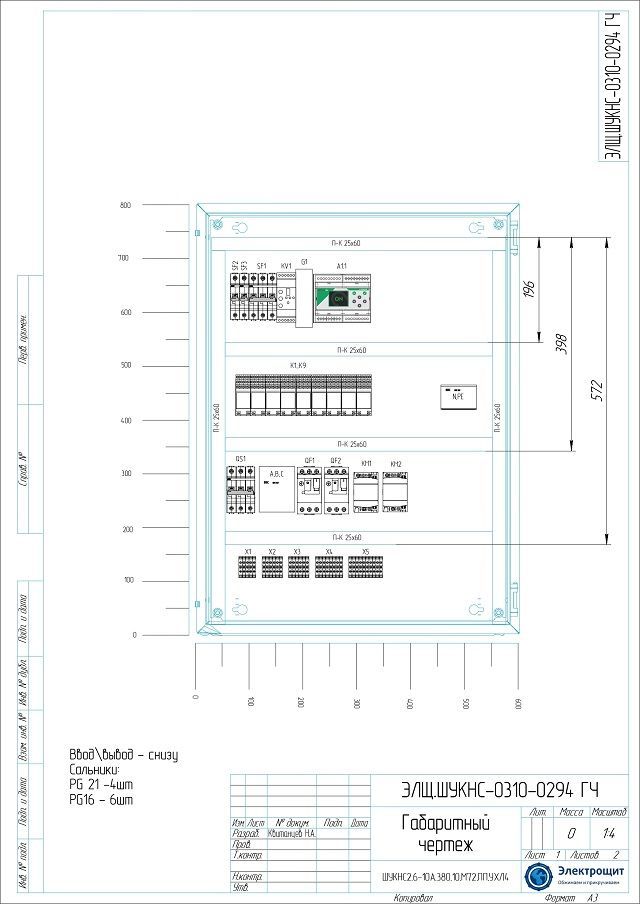

Габаритный чертеж ШУКНС 25А
Комплектация ШУКНС 25А
| № | Наименование | Количество |
| 1 | ЩМП ЕКФ 800 600 250 IP54 (ЩРНМ-4) PROxima | 1 |
| 2 | ВА 103 3п 6А C 6кА DEKraft new | 1 |
| 3 | ВА 103 1п 6А C 6кА DEKraft new | 2 |
| 4 | ВН 102 3п 25А DEKraft | 1 |
| 5 | Контроллер прогр M72OD20R Moderon M72 Optimized | 1 |
| 6 | ВА 431 6,3-10A 3п 100кА DEKraft | 2 |
| 7 | Контакт доп. боковой 1НО+1НЗ для ВА-431 | 2 |
| 8 | Блок питания 24B 1A 24Вт | 1 |
| 9 | КМ 18А 220В 1NO ESQ | 2 |
| 10 | Реле 4СО 230В АС Shenler RKE | 9 |
| 11 | РНПП 311М | 1 |
| 12 | Колодка реле 4СО Shenler | 9 |
| 13 | Лампа зеленая 230В АС IP40 ND16-22DS/4 CHINT | 6 |
| 14 | Кнопка зеленая 1НО IP40 NP2-BA31 CHINT | 2 |
| 15 | Кнопка красная 1НЗ IP40 NP2-BA42 CHINT | 2 |
| 16 | Лампа желтая 230В АС IP40 ND16-22DS/4 CHINT | 4 |
| 17 | Лампа красная 230В АС IP40 ND16-22DS/4 CHINT | 4 |
| 18 | Переключатель 3х поз. с фикс. 2НО IP40 NP2-BD33 CHINT | 1 |
Характеристики ШУКНС 25А
| 1 | Напряжение и частота питающей сети | 380В, 50Гц (3ф+N+PE) |
| 2 | Кол-во насосов (шт.) | 2 |
| 3 | Номинальный ток (А) | 25 |
| 4 | Номинальное напряжение (В) | 380 |
| 5 | Способ пуска/регулирование | ПП/М72 |
| 6 | Количество поплавков | 4 |
| 7 | Количество датчиков ГСУ | - |
| 8 | Визуальный контроль силы тока | - |
| 9 | Рабочий диапазон температуры окружающей среды, град. С | От +1 до +35 |
| 10 | Версия ПО | - |
| 11 | Габаритные размеры, мм (высота/ширина/глубина) | 800х600х250 |
| 12 | Вес ЩУ, кг | 25 |
| 13 | Степень защиты | IP54 |
| 14 | Исполнение | Навесное |
| 15 | Сопротивление изоляции не менее, МОм | 10 |
