Щит ШУКНС 32А 3ф IP65 1200х800х300
Стоимость щита - 165 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1.Щит управления в модификации ШУКНС 2.6-10А.380.10.ОВЕН.ПП.УХЛ1 предназначен для обеспечения работы канализационных насосов, оснащенных электродвигателем переменного тока с номинальным напряжением ~3х380В.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 1 по ГОСТ 15150-69
4. Срок службы ЩУ – не менее 10 лет

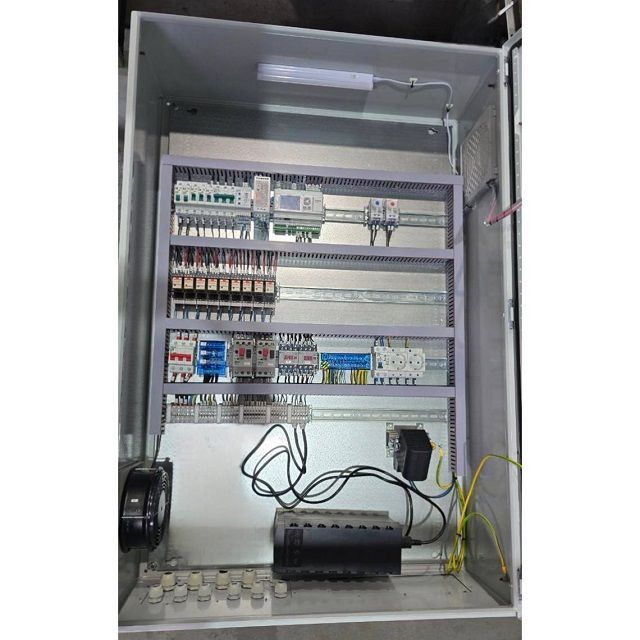

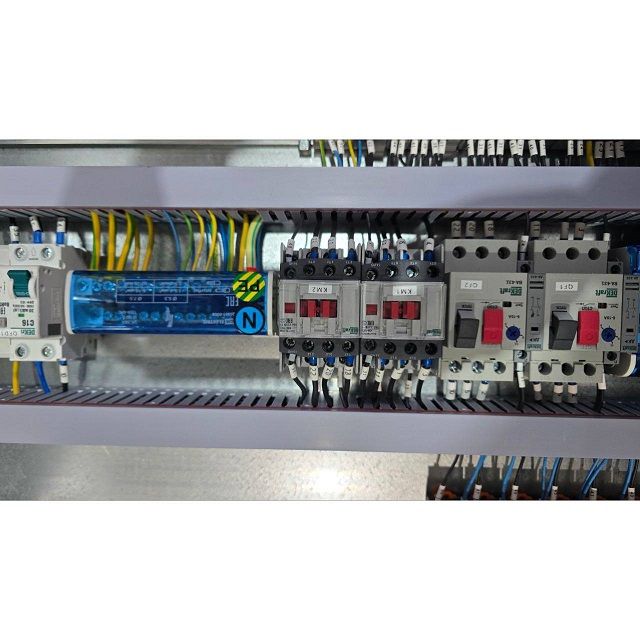

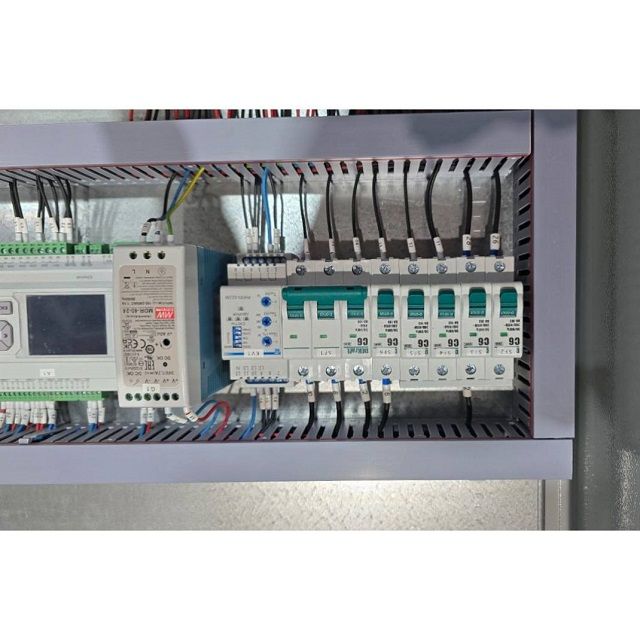

Фото ШУКНС 32А

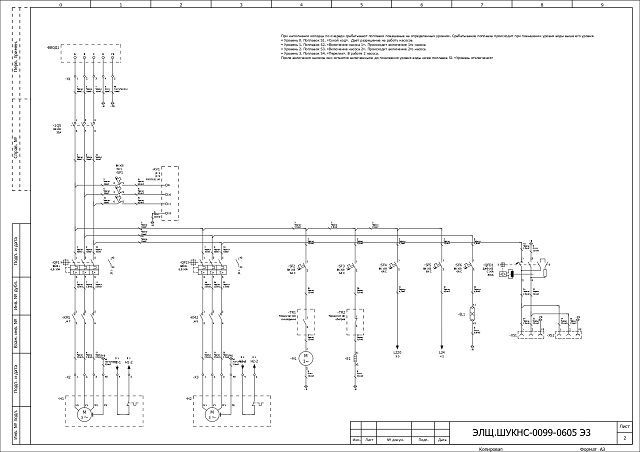

Схема ШУКНС 32А

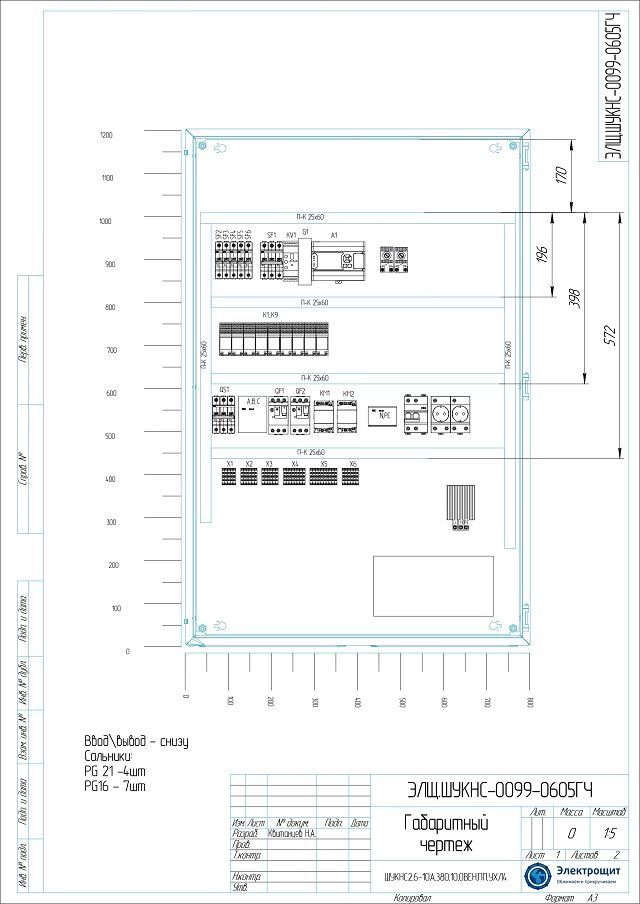

Габаритный чертеж ШУКНС 32А
Комплектация ШУКНС 32А
|
№ |
Наименование |
Кол-во |
|
1. |
ЩМП ДКС 1200 800 300мм ST, IP66 |
1 |
|
2. |
ВА 103 1п 6А C 6кА DEKraft new |
5 |
|
3. |
ВА 103 3п 6А C 6кА DEKraft new |
1 |
|
4. |
ВН 102 3п 32А DEKraft |
2 |
|
5. |
ДИФ 103 2п 16А С 30мА 4,5кА АС DEKraft |
1 |
|
6. |
MTB2-BDZ133 Переключатель 3 поз 2NO с/ф металл IP65 MeyerTec |
1 |
|
7. |
MTB4-BL8325 Кнопка двойная кр/зел I+O 1NO+1NC IP65 плоск металл MEYERTEC |
2 |
|
8. |
Блок питания 24B 1,7A 40Вт |
1 |
|
9. |
ВА 431 6,3-10A 3п 100кА DEKraft |
2 |
|
10. |
Вентилятор 176x176 (EKF) с фильтром, 102м3/ч |
1 |
|
11. |
Вентиляционная решетка 176x176 (EKF) с фильтром |
1 |
|
12. |
ИБП Powercom Raptor RPT-600A, 600ВA |
1 |
|
13. |
КМ 103 18А 220АС 1но+1нз Контактор DEKraft |
2 |
|
14. |
Контакт доп. боковой 1НО+1НЗ для ВА-431 |
2 |
|
15. |
Обогреватель на DIN-рейку в корпусе 50Вт IP20 |
1 |
|
16. |
ПР205-24.1211.02.2.0 программируемое реле с графическим дисплеем и Ethernet |
1 |
|
17. |
Сигнальная лампа желтый 220V AC IP65 MeyerTec |
1 |
|
18. |
Сигнальная лампа красный 220V AC IP65 MeyerTec |
4 |
|
19. |
MT22 S33 Сигнальная лампа зеленый 220V AC/DC IP65 MeyerTec |
4 |
|
20. |
ДПО 4w 270мм светильник LED (AL5038) Feron |
1 |
|
21. |
Колодка реле 4СО Shenler |
11 |
|
22. |
Реле 4СО 230В АС Shenler RKE |
11 |
|
23. |
РНПП 311М |
1 |
|
24. |
Розетка на DIN-рейку 220В 16А TDM |
2 |
|
25. |
Термостат обогрев TDM |
1 |
|
26. |
Термостат охлаждение TDM |
1 |
Характеристики ШУКНС 32А
|
1. |
Напряжение и частота питающей сети |
380В, 50Гц (3ф+N+PE) |
|
2. |
Кол-во насосов (шт.) |
2 |
|
3. |
Номинальный ток (А) |
32 |
|
4. |
Номинальное напряжение (В) |
380 |
|
5. |
Способ пуска/регулирование |
ПП/ПР205 |
|
6. |
Количество поплавков |
4 |
|
7. |
Количество датчиков ГСУ |
- |
|
8. |
Визуальный контроль силы тока |
- |
|
9. |
Рабочий диапазон температуры окружающей среды, град. С |
От -60 до +40 |
|
10. |
Версия ПО |
- |
|
11. |
Габаритные размеры, мм (высота/ширина/глубина) |
1200х800х300 |
|
12. |
Вес ЩУ, кг |
35 |
|
13. |
Степень защиты |
IP65 |
|
14. |
Исполнение |
Навесное |
|
15. |
Сопротивление изоляции не менее, МОм |
10 |
