ШСДУЗ 40А 1 ввод 3ф IP65
ШСДУЗ 40А был произведен нашей компанией в марте 2025 года.
Стоимость щита - 522 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ШСДУЗ предназначен для ввода, распределения электроэнергии, управления задвижками, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. ШСДУЗ изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. ШСДУЗ имеет климатическое исполнение УХЛ категории 1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе с воздействием любых атмосферных факторов (дождь, ливень, снег, пыль при сильном ветре))
4. Срок службы ШСДУЗ– не менее 25 лет.
Стоимость щита - 522 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ШСДУЗ предназначен для ввода, распределения электроэнергии, управления задвижками, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. ШСДУЗ изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. ШСДУЗ имеет климатическое исполнение УХЛ категории 1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе с воздействием любых атмосферных факторов (дождь, ливень, снег, пыль при сильном ветре))
4. Срок службы ШСДУЗ– не менее 25 лет.

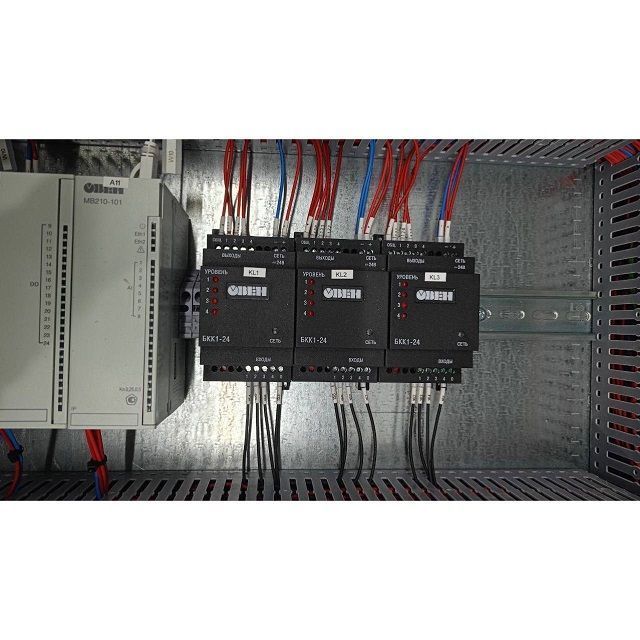

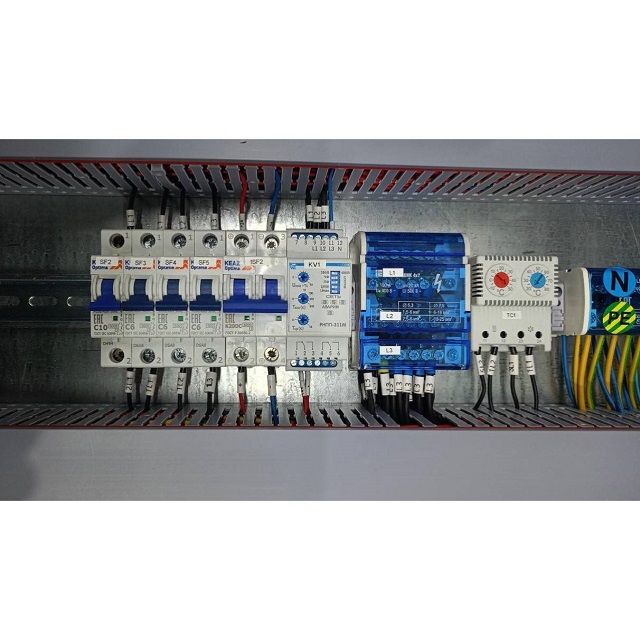

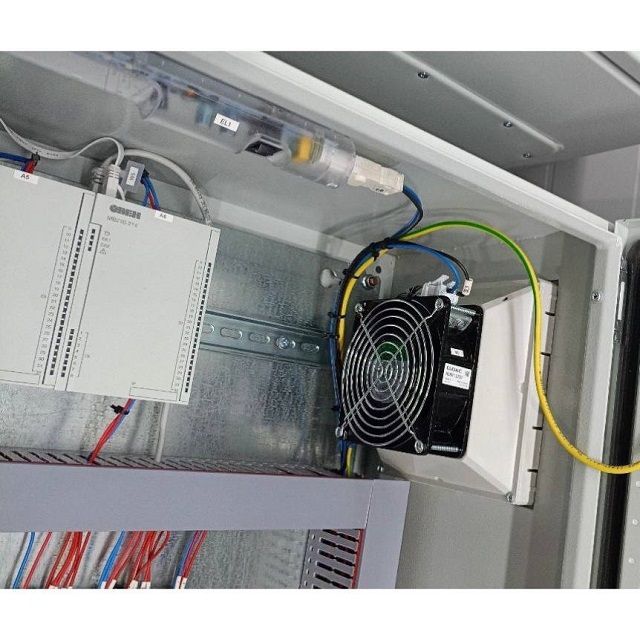

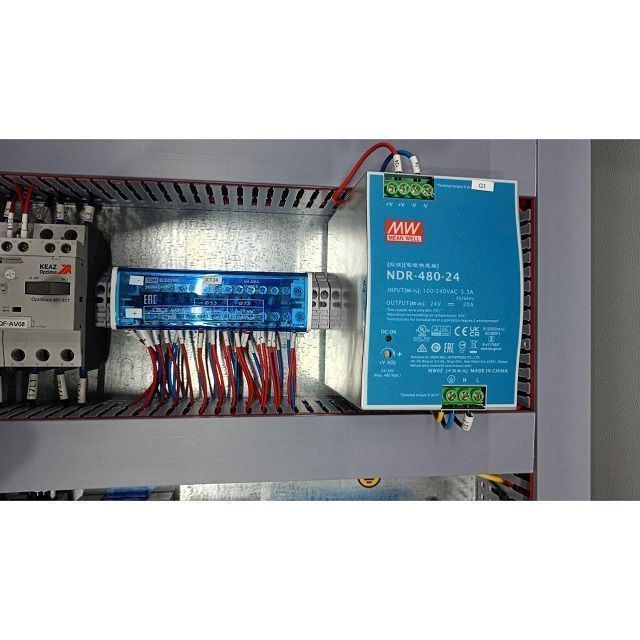

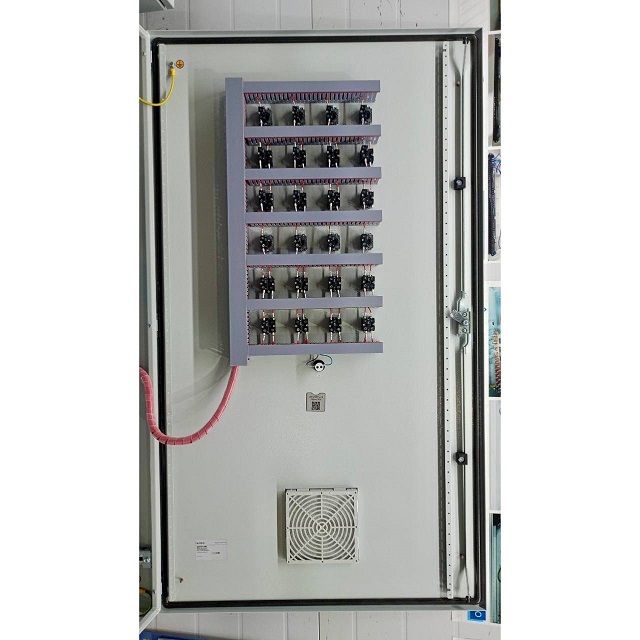

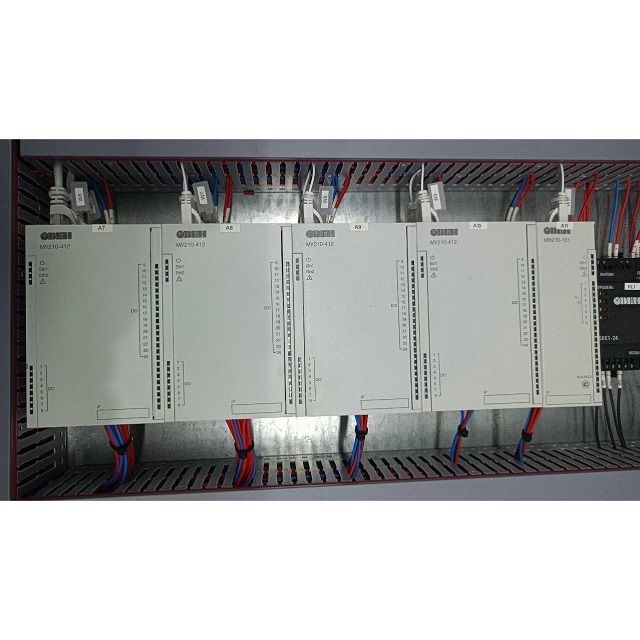

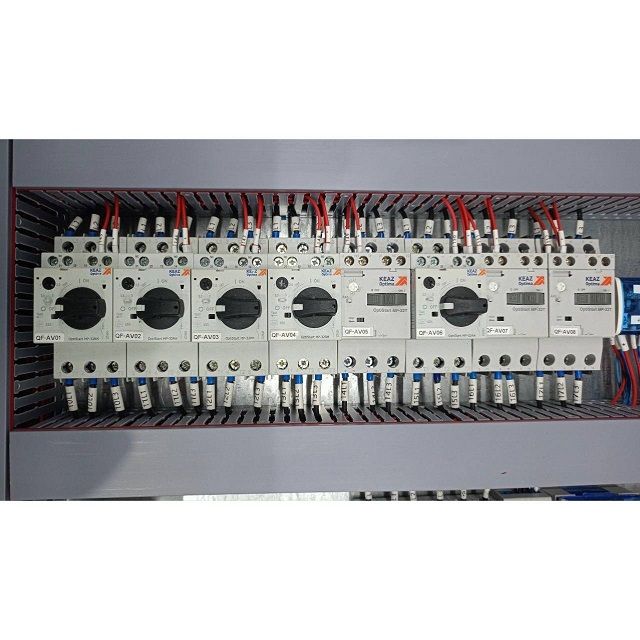

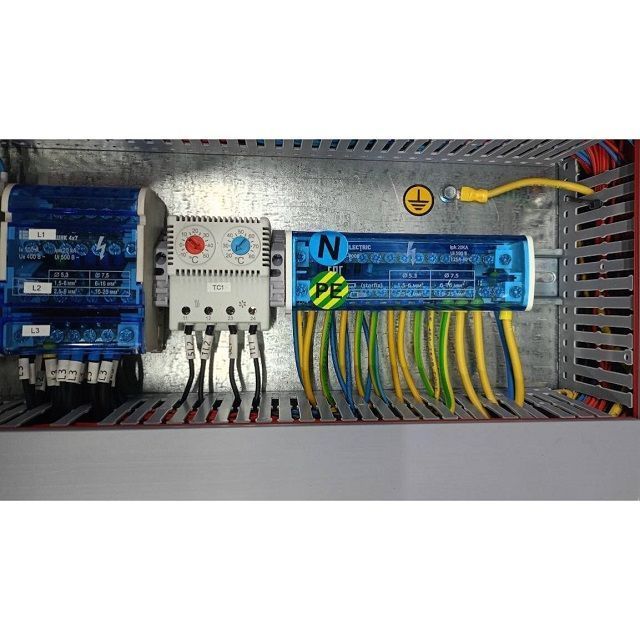

Фото ШСДУЗ 40А

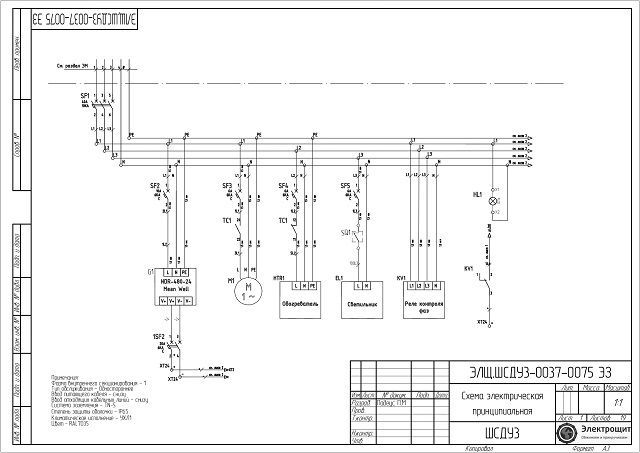

Схема ШСДУЗ 40А

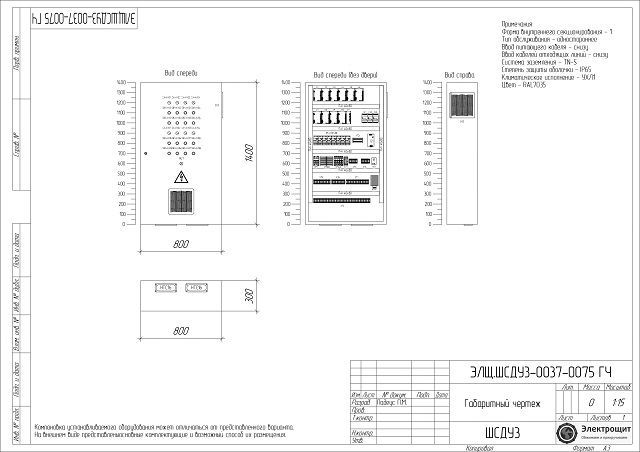

Габаритный чертеж ШСДУЗ 40А
Комплектация ШСДУЗ 40А
| № | Наименование | Количество |
| 1 | ЩМП ДКС 1400 800 300мм STE IP66 | 1 |
| 2 | ЩМП ДКС 1400 800 300мм STE IP66 | 1 |
| 3 | Комплект реек по глубине для ST/CE, Г=300 мм, 2 рейки в комплекте. | 1 |
| 4 | МР 32 4А 3п 100кА (2,5-4А) КЭАЗ OptiStart (new) мотор.авт | 5 |
| 5 | ВМ63 DC 2п 20А К 6кА КЭАЗ OptiDin | 1 |
| 6 | DKC Кабельный ввод пластик 16 отверстий IP54 | 2 |
| 7 | ВМ63 3п 40А C 10кА КЭАЗ OptiDin | 1 |
| 8 | ВМ63 1п 6А C 6кА КЭАЗ OptiDin | 3 |
| 9 | ВМ63 1п 10А C 6кА КЭАЗ OptiDin | 1 |
| 10 | МВ210 Модуль дискретного ввода (Ethernet) (32DI) | 6 |
| 11 | МУ210 412 Модуль дискретного вывода (Ethernet) (24DO-K) | 4 |
| 12 | БКК1-24 Сигнализатор уровня жидкости 4-канальный | 3 |
| 13 | МВ210 Модуль аналогового ввода с универсальными входами (Ethernet) (8AI) | 1 |
| 14 | КК12/28 Комплект клеммников 12ти и 28ми контактных | 10 |
| 15 | MTB2-BW3163, белая, 220V AC/DC, 1NO | 16 |
| 16 | МР 32 1А 3п 100кА (0,63-1А) кнопка КЭАЗ OptiStart мотор.авт | 2 |
| 17 | Блок питания, 24В,20А,480Вт | 1 |
| 18 | Обогреватель с клеммной колодкой P=100W 110-230V | 1 |
| 19 | Вентилятор 205x205 (RV DKC) с фильтром, 100м3/ч, 230В | 1 |
| 20 | МР 32 2,5А 3п 100кА (1,6-2,5А) кнопка КЭАЗ OptiStart мотор.авт | 1 |
| 21 | OptiStart MP-HQ11 | 5 |
| 22 | Блок контактов поперечный вспомогательный 1НО+1НЗ для АВ силовых цепей | 5 |
| 23 | Колодка клеммная ЗНИ 4 серый JXB-4 ЕКФ | 180 |
| 24 | Термостат сдвоенный диапазон температур для NC контакта: 10-50 гр. для NO: 20-80 гр. (R5THRV13) | 1 |
| 25 | Светильник щитовой LED 220В 5Вт на магнитах EKF PROxima | 1 |
| 26 | OptiStart MP-HQ11 | 3 |
| 27 | MTB2-BDZ112 Переключатель 2 поз, 1NO с/ф металл IP65 MeyerTec | 5 |
| 28 | ЗНИ 4 двухуровневая серая JXB-2-4/35 ЕКФ | 112 |
| 29 | Перфокороб 80х80 ШхВ серый RL6 DKC (24м) | 5 |
| 30 | РНПП 311М | 1 |
Характеристики ШСДУЗ 40А
| 1 | Напряжение и частота питающей сети | 380 В, 50Гц (3ф+PE+N) |
| 2 | Кол-во вводов | 1 ввод |
| 3 | Номинальный ток (А) | 40 |
| 4 | Номинальное напряжение (В) | 380 |
| 5 | Наличие коммерческого учета электроэнергии | нет |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | нет |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От -60 до +40 |
| 9 | Габаритные размеры, мм | 1400х800х300 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP65 |
| 12 | Исполнение | Навесное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
