ШУКНС 25А 3ф IP65
ШУКНС 25А был произведен нашей компанией в марте 2025 года.
Стоимость щита - 112 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. Щит управления в модификации ШУКНС2.2.6,3-10А.380.21.М72.ПП.УХЛ1 предназначен для обеспечения работы канализационных насосов, оснащенных электродвигателем переменного тока с номинальным напряжением ~3х380В.
2. ЩУ изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. ЩУ имеет климатическое исполнение УХЛ категории 1 по ГОСТ 15150-69
4. Срок службы ЩУ – не менее 10 лет.
Стоимость щита - 112 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. Щит управления в модификации ШУКНС2.2.6,3-10А.380.21.М72.ПП.УХЛ1 предназначен для обеспечения работы канализационных насосов, оснащенных электродвигателем переменного тока с номинальным напряжением ~3х380В.
2. ЩУ изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. ЩУ имеет климатическое исполнение УХЛ категории 1 по ГОСТ 15150-69
4. Срок службы ЩУ – не менее 10 лет.

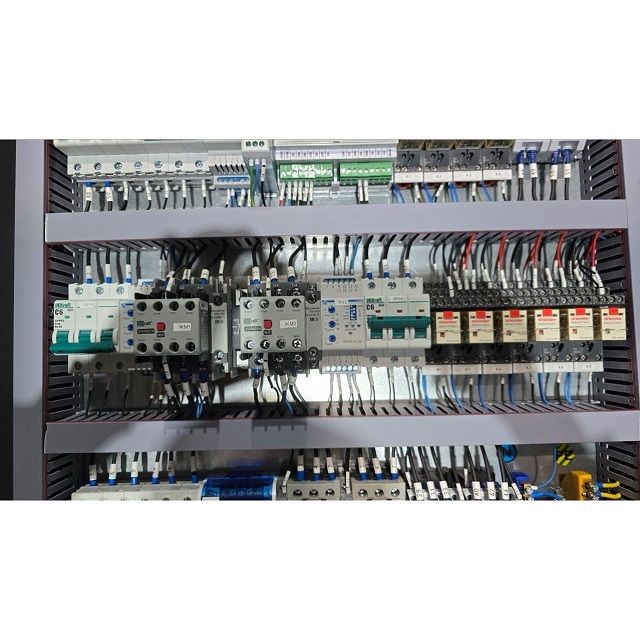

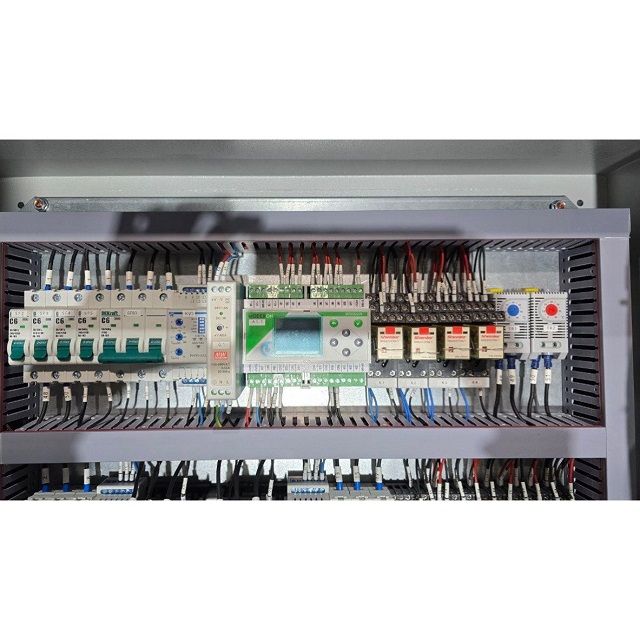

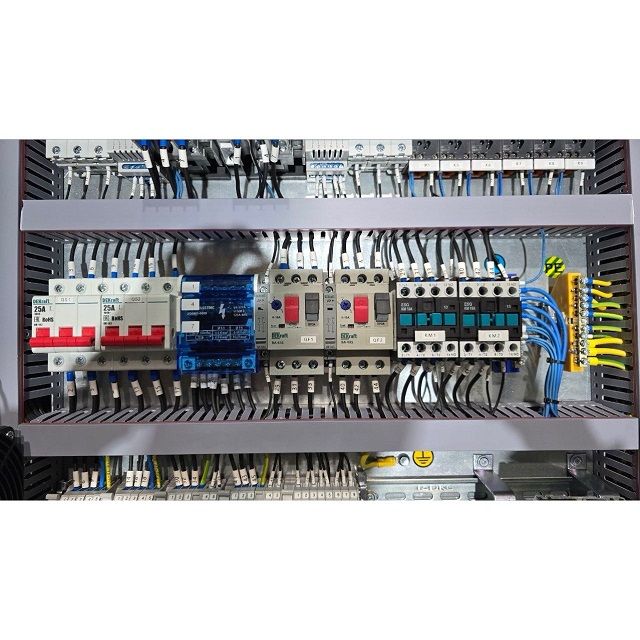

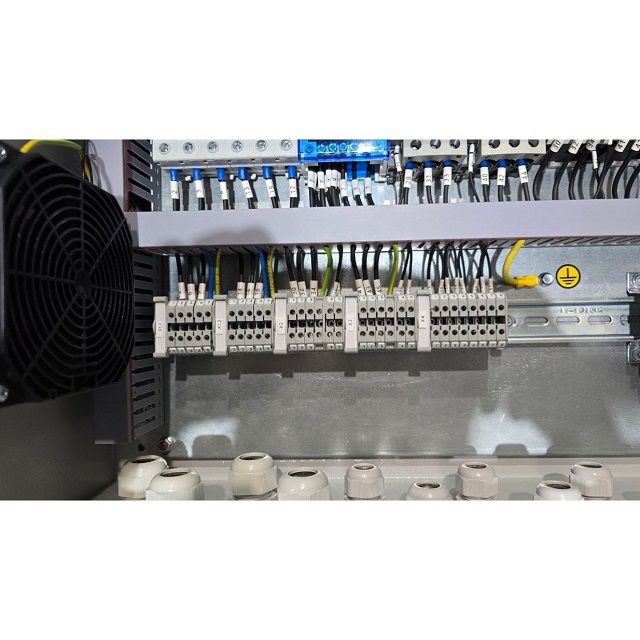

Фото ШУКНС 25А

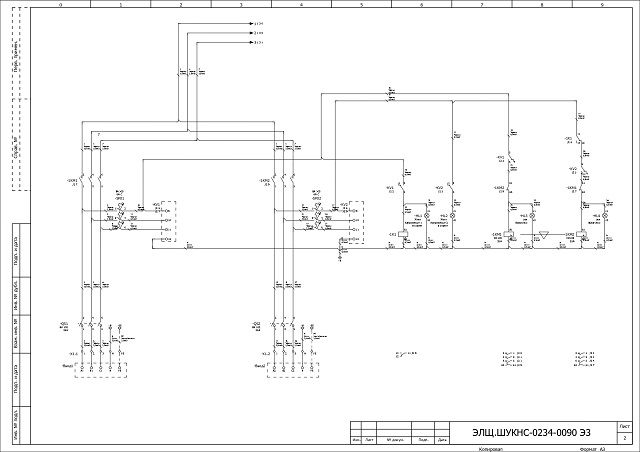

Схема ШУКНС 25А

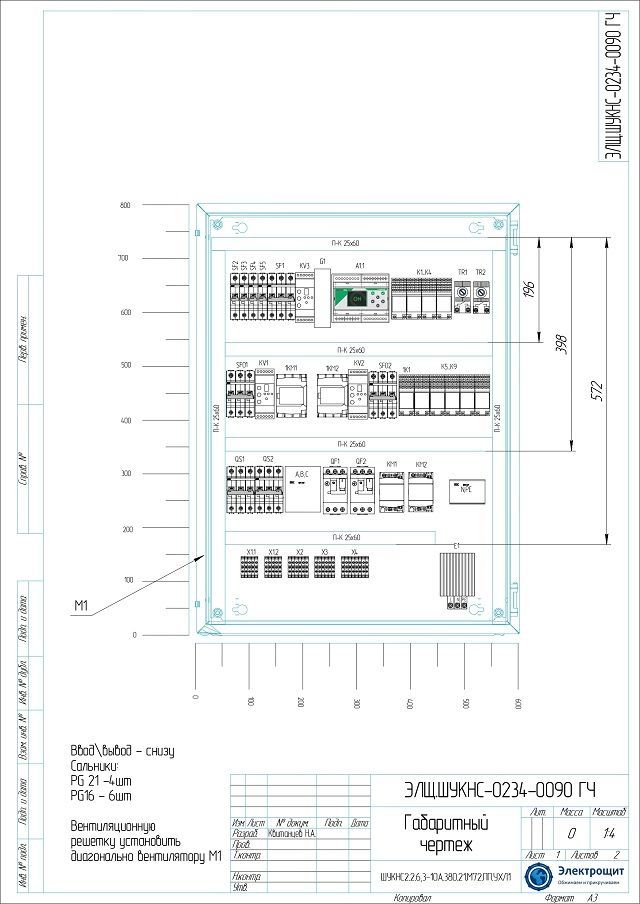

Габаритный чертеж ШУКНС 25А
Комплектация ШУКНС 25А
| № | Наименование | Количество |
| 1 | ЩМП ЕКФ 800 600 250 IP65 PROxima | 1 |
| 2 | ВА 103 3п 6А C 6кА DEKraft new | 3 |
| 3 | ВА 103 1п 6А C 6кА DEKraft new | 4 |
| 4 | ВА 431 6,3-10A 3п 100кА DEKraft | 2 |
| 5 | ВН 102 3п 25А DEKraft | 2 |
| 6 | Контроллер прогр M72OD20R Moderon M72 Optimized | 1 |
| 7 | КМ 103 25А 220АС 1но+1нз Контактор DEKraft | 2 |

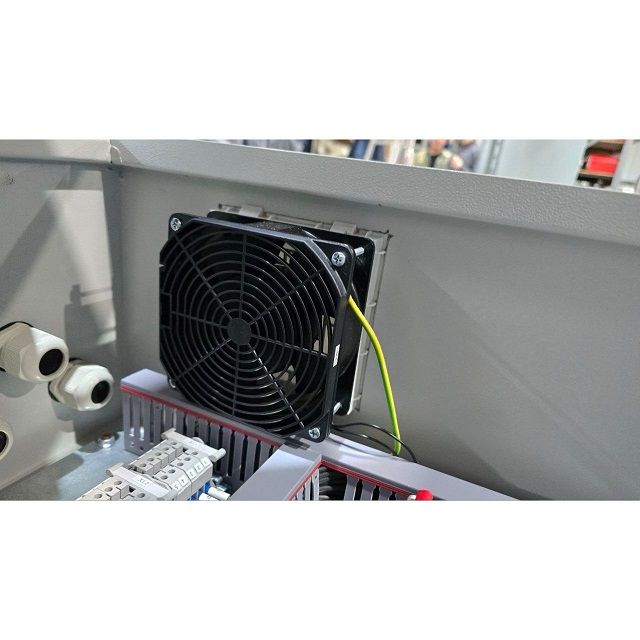

| 8 | Вентилятор 124x124 (EKF) с фильтром, 52м3/ч | 1 |
| 9 | Контакт доп. боковой 1НО+1НЗ для ВА-431 | 2 |
| 10 | MTB4-BL8325 Кнопка двойная кр/зел I+O 1NO+1NC IP65 плоск металл MEYERTEC | 2 |
| 11 | Блок питания 24B 1A 24Вт | 1 |
| 12 | MT22 S33 Сигнальная лампа зеленый 220V AC/DC IP65 MeyerTec | 6 |

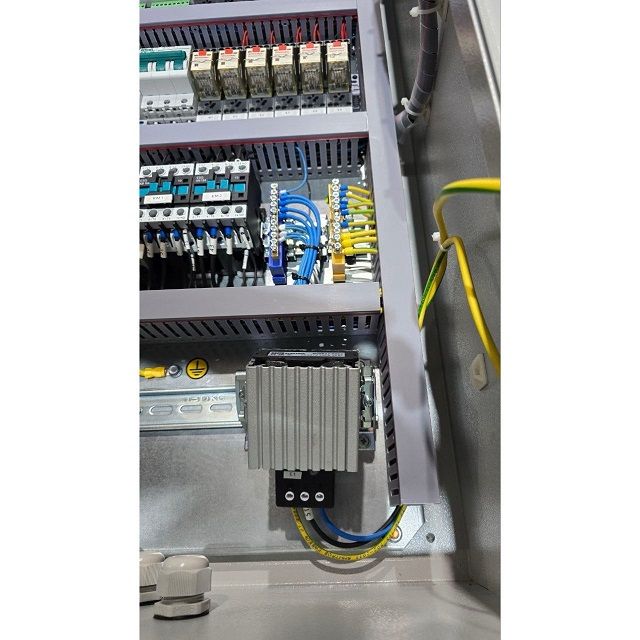

| 13 | Обогреватель 30Вт 230В на DIN-рейку TDM | 1 |
| 14 | РНПП 311М | 3 |
| 15 | Реле 4СО 230В АС Shenler RKE | 11 |
| 16 | Колодка реле 4СО Shenler |
11 |
| 17 | Термостат обогрев TDM | 1 |
| 18 | Термостат охлаждение TDM | 1 |
| 19 | КМ 18А 220В 1NO ESQ | 2 |
| 20 | Вентиляционная решетка 124x124 (EKF) с фильтром | 1 |
| 21 | ПК03 02 22 2НО+2НЗ приставка конт. лиц. устан. | 2 |
| 22 | БМ03 009A 032A механизм блокировки | 1 |
| 23 | MTB2-BDZ133 Переключатель 3 поз 2NO с/ф металл IP65 MeyerTec | 1 |
| 24 | Сигнальная лампа красный 220V AC IP65 MeyerTec | 4 |
| 25 | Сигнальная лампа желтый 220V AC IP65 MeyerTec | 4 |
Характеристики ШУКНС 25А
| 1 | Напряжение и частота питающей сети | 380В, 50Гц (3ф+N+PE) |
| 2 | Кол-во насосов (шт.) | 2 |
| 3 | Номинальный ток (А) | 25 |
| 4 | Номинальное напряжение (В) | 380 |
| 5 | Способ пуска/регулирование | ПП/М72 |
| 6 | Количество поплавков | 4 |
| 7 | Количество датчиков ГСУ | - |
| 8 | Визуальный контроль силы тока | - |
| 9 | Рабочий диапазон температуры окружающей среды, град. С | От -60 до +40 |
| 10 | Версия ПО | - |
| 11 | Габаритные размеры, мм (высота/ширина/глубина) | 800х600х250 |
| 12 | Вес ЩУ, кг | 25 |
| 13 | Степень защиты | IP65 |
| 14 | Исполнение | Навесное |
| 15 | Сопротивление изоляции не менее, МОм | 10 |
