ШУН 200А 1 ввод IP65
ШУН 200А был произведен нашей компанией в марте 2025 года.
Стоимость щита -580 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ШУН предназначен для ввода, распределения электроэнергии, управления насосами, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. ШУН изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. ШУН имеет климатическое исполнение УХЛ категории 1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе с воздействием любых атмосферных факторов (дождь, ливень, снег, пыль при сильном ветре))
4. Срок службы ШУН– не менее 25 лет.
Стоимость щита -580 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ШУН предназначен для ввода, распределения электроэнергии, управления насосами, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. ШУН изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. ШУН имеет климатическое исполнение УХЛ категории 1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе с воздействием любых атмосферных факторов (дождь, ливень, снег, пыль при сильном ветре))
4. Срок службы ШУН– не менее 25 лет.

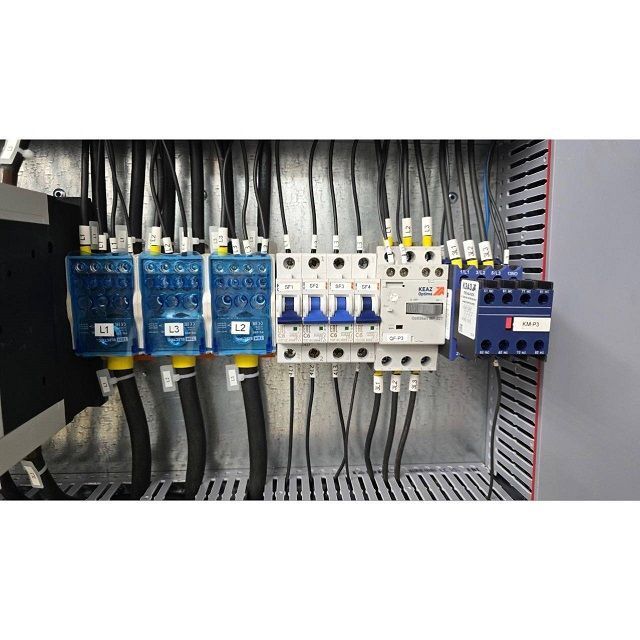

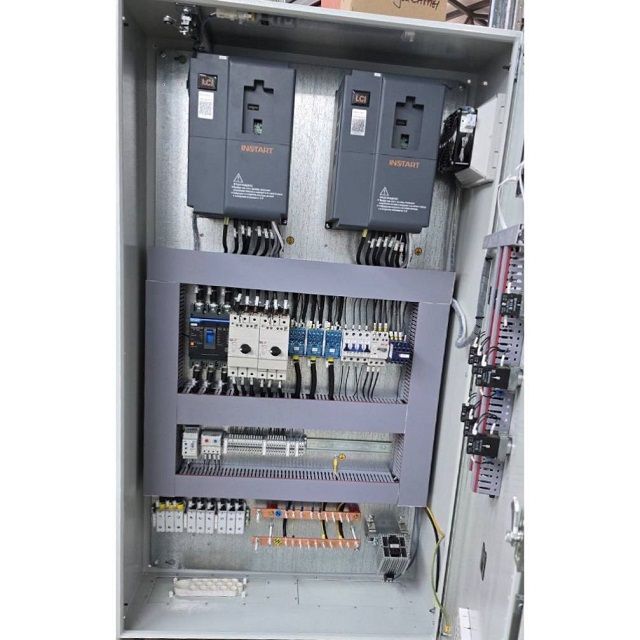

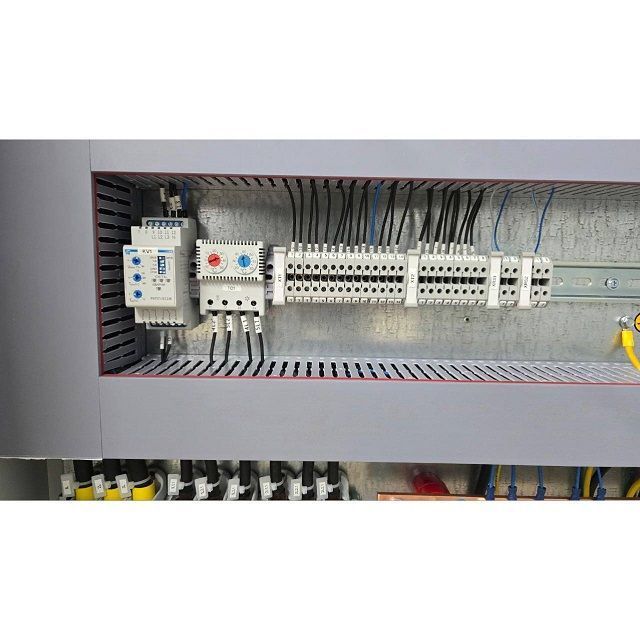

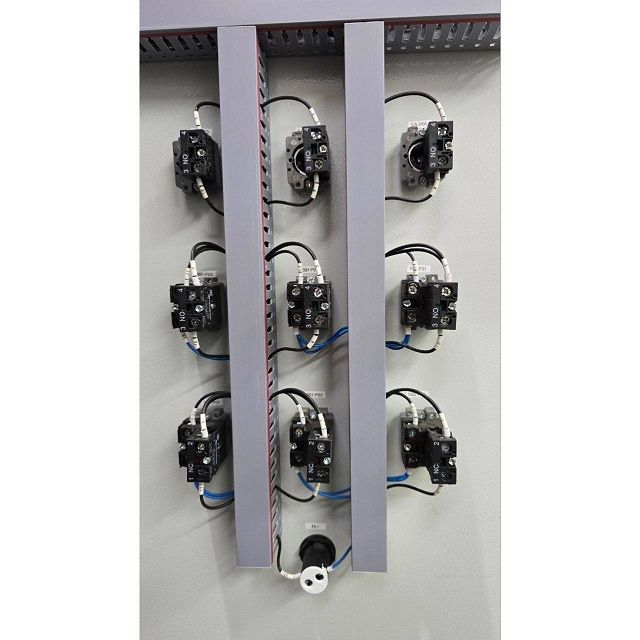

Фото ШУН 200А

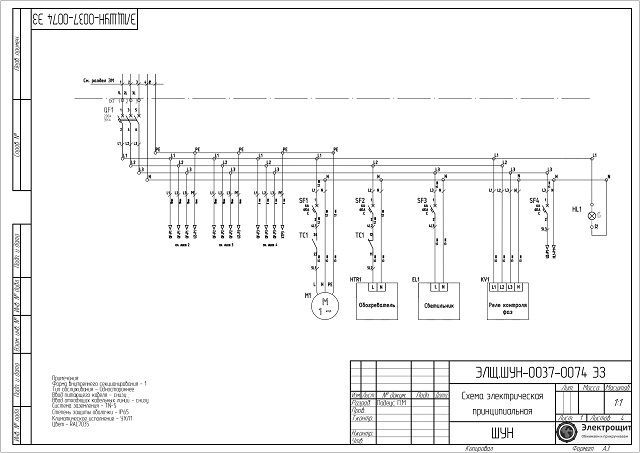

Схема ШУН 200А

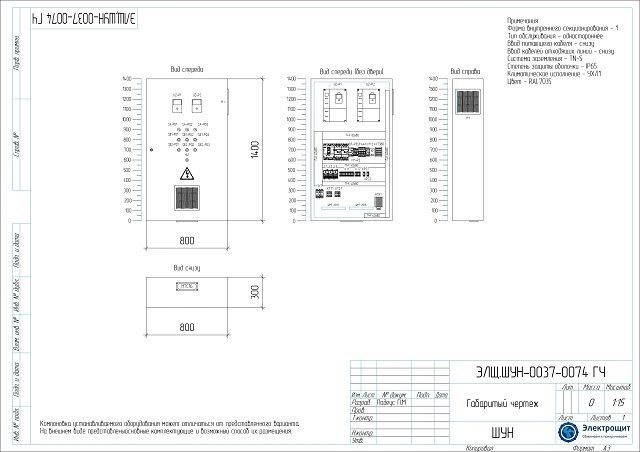

Габаритный чертеж ШУН 200А
Комплектация ШУН 200А
| № | Наименование | Количество |
| 1 | Комплект реек по глубине для ST/CE, Г=300 мм, 2 рейки в комплекте. | 1 |
| 2 | ЩМП ДКС 1400 800 300мм STE IP66 | 1 |
| 3 | ВМ63 1п 6А C 10кА КЭАЗ OptiDin | 1 |
| 4 | ВМ63 1п 6А C 10кА КЭАЗ OptiDin | 1 |
| 5 | ПМ12 16А 24В 1З КЭАЗ контактор (ПМ12-016150) | 1 |
| 6 | DKC Кабельный ввод пластик 16 отверстий IP54 | 1 |
| 7 | ВМ63 3п 6А C 6кА КЭАЗ OptiDin | 2 |
| 8 | ВМ63 1п 6А C 10кА КЭАЗ OptiDin | 2 |
| 9 | МР 32 10А 3п 100кА (6,3-10А) кнопка КЭАЗ OptiStart мотор.авт | 1 |
| 10 | NXM 200A 3п 35кА стац термомаг.расц CHINT (NXM-250S) | 1 |
| 11 | МР 100 90А 3п 50кА (70-90А) КЭАЗ OptiStart (new) мотор.авт | 2 |

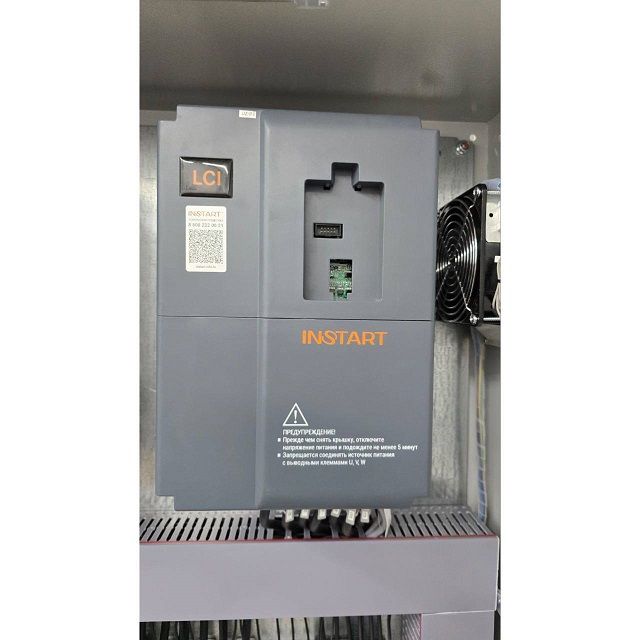

| 12 | Частотный преобразователь INSTART LCI-G18.5/P22-4В (440В, 18,5кВт) | 2 |
| 13 | Вентиляционная решетка 205x205 (RV DKC) с фильтром IP54 | 1 |
| 14 | Профиль перфорированный C-образный IEK L=2500 | 2 |
| 15 | MTB2-BDZ112 Переключатель 2 поз, 1NO с/ф металл IP65 MeyerTec | 3 |
| 16 | MTB2-BW3463, красная, 220V AC/DC, 1NC | 2 |
| 17 | MTB2-BW3363, зеленая, 220V AC/DC, 1NO | 2 |
| 18 | Контакт вспомогательный ВК/СК1/СК2-OptiMat D-УХЛ3 | 2 |
| 19 | Термостат сдвоенный диапазон температур для NC контакта: 10-50 гр. для NO: 20-80 гр. (R5THRV13) | 1 |
| 20 | Светильник щитовой LED 220В 5Вт на магнитах EKF PROxima | 1 |
| 21 | OptiStart MP-HQ11 | 3 |
| 22 | Монтажный комплект Серия LCI | 2 |
| 23 | Обогреватель с клеммной колодкой P=100W 110-230V | 1 |

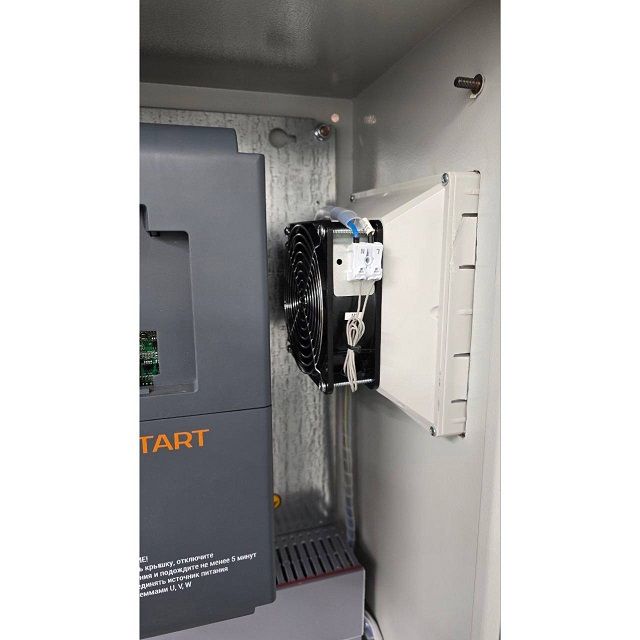

| 24 | Вентилятор 205x205 (RV DKC) с фильтром, 100м3/ч, 230В | 1 |
| 25 | ШМТ 25 5 (цена за 1м), 1,11кг/м.п. (ток 419) | 6 |
| 26 | РНПП 311М | 1 |
| 27 | Перфокороб 80х80 ШхВ серый RL6 DKC (24м) | 5 |
| 28 | РБ 250 1П 250А ТДМ | 4 |
Характеристики ШУН 200А
| 1 | Напряжение и частота питающей сети | 380 В, 50Гц (3ф+PE+N) |
| 2 | Кол-во вводов | 1 ввод |
| 3 | Номинальный ток (А) | 200 |
| 4 | Номинальное напряжение (В) | 380 |
| 5 | Наличие коммерческого учета электроэнергии | нет |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | нет |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От -60 до +40 |
| 9 | Габаритные размеры, мм | 1400х800х300 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP65 |
| 12 | Исполнение | Навесное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
