ШУНС 16А 1 ввод 1ф IP65
ШУНС 16А 1 ввод 1ф IP65 был произведен нашей компанией в марте 2025 года.
Стоимость щита - 237 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ШУНС предназначен для ввода, распределения электроэнергии, управления насосной станцией, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 220В переменного тока частотой не более 50 Гц.
2. ШУНС изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. ШУНС имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы ШУН– не менее 25 лет.
Стоимость щита - 237 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ШУНС предназначен для ввода, распределения электроэнергии, управления насосной станцией, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 220В переменного тока частотой не более 50 Гц.
2. ШУНС изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. ШУНС имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы ШУН– не менее 25 лет.

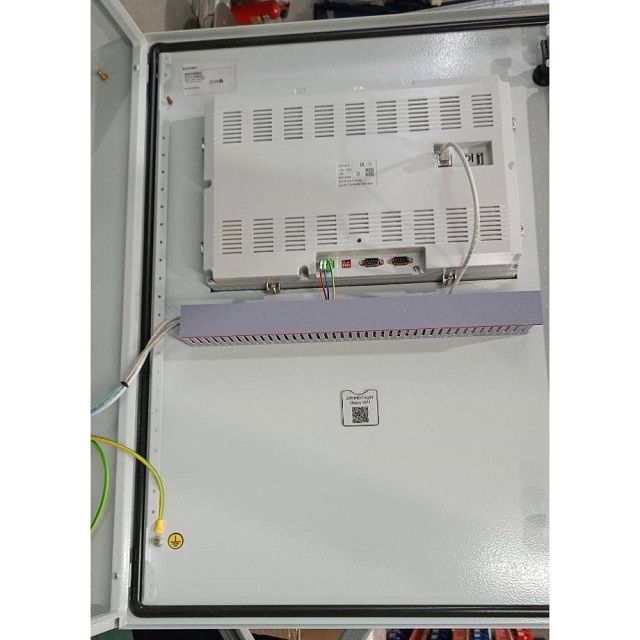

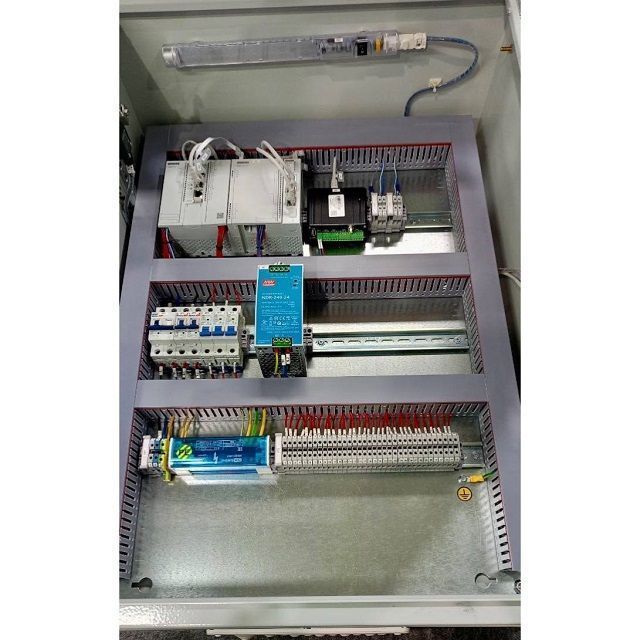

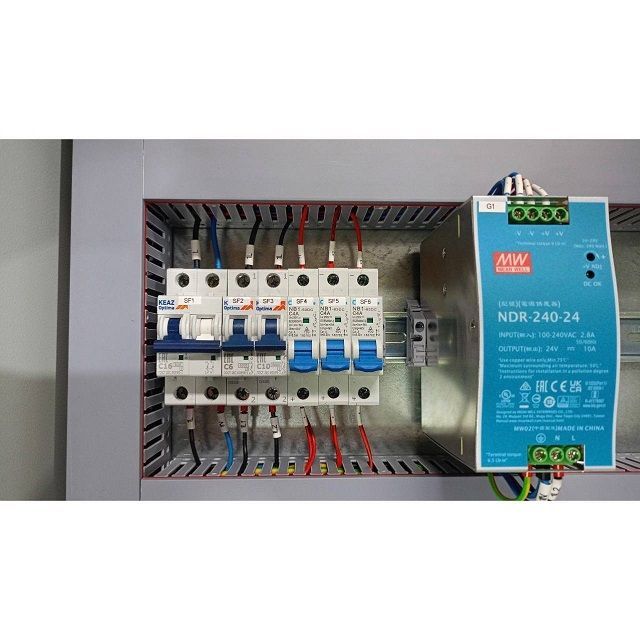

Фото ШУНС

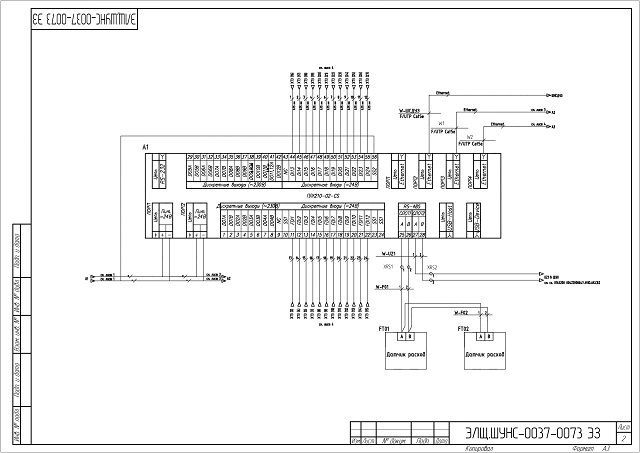

Схема ШУНС

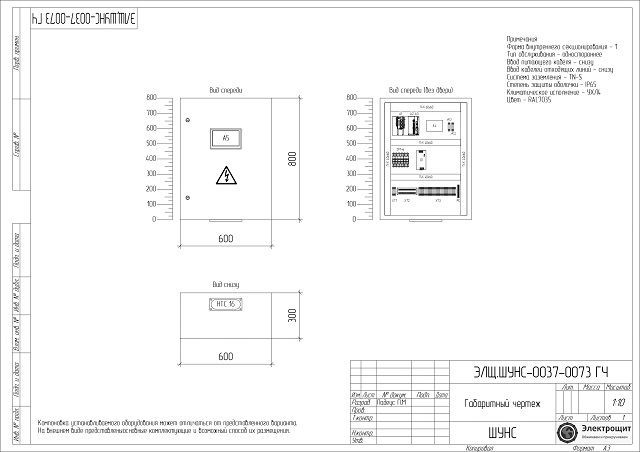

Габаритный чертеж ШУНС
Комплектация ШУНС
| № | Наименование | Количество |
| 1 | ЩМП ДКС 800 600 300мм STE IP66 | 1 |
| 2 | ВМ63 1п 10А C 6кА КЭАЗ OptiDin | 1 |
| 3 | ВМ63 1п 6А C 6кА КЭАЗ OptiDin | 1 |
| 4 | ВМ63 2п 16А C 6кА N КЭАЗ OptiDin | 1 |
| 5 | DKC Кабельный ввод пластик 16 отверстий IP54 | 1 |
| 6 | NB1 63DC 1п 4А С 6кА 250В DC CHINT | 3 |
| 7 | Светильник щитовой LED 220В 5Вт на магнитах EKF PROxima | 1 |
| 8 | Источник питания NDR-240-24 | 1 |
| 9 | КСН210-5 – 5-портовый сетевой неуправляемый коммутатор | 1 |
| 10 | МВ210 Модуль дискретного ввода (Ethernet) (32DI) | 1 |
| 11 | 4G роутер TELEOFIS RTU1068 V4 | 1 |
| 12 | ПЛК210 Контроллер для средних и распределенных систем автоматизации (24DI/12DO-R) | 1 |
| 13 | СП315-Р Панель оператора графическая с сенсорным управлением | 1 |
| 14 | Программирование-1 277-2024 | 1 |
| 15 | Ограничитель на DIN-рейку (пластик) TDM | 12 |
| 16 | Шина N ноль на двух угловых изоляторах ШНИ-6х9-16-У2-С | 1 |
| 17 | Торцевая заглушка для JXB-4-6-10/35 серая ЕКФ | 4 |
| 18 | ШНК 2х15 групп в корпусе TDM | 1 |
| 19 | Перфокороб 60х60 ШхВ серый RL6 DKC (24м) | 2 |
| 20 | DIN-рейка перфорированная OMEGA 35х7,5, 1000 мм. | 2 |
| 21 | Концевой выключатель YBLX-ME/8108 CHINT | 1 |
| 22 | Кронштейны для настенного крепления корпусов (4шт) DKC | 1 |
| 23 | Колодка клеммная ЗНИ 4 серый JXB-4 ЕКФ | 33 |
| 24 | Антенна 4G RC40 SMA магнит 5,5dBi каб.3м Teleofis | 1 |
Характеристики ШУНС
| 1 | Напряжение и частота питающей сети | 220 В, 50Гц (1ф+PE+N) |
| 2 | Кол-во вводов | 1 ввод |
| 3 | Номинальный ток (А) | 16 |
| 4 | Номинальное напряжение (В) | 220 |
| 5 | Наличие коммерческого учета электроэнергии | нет |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | нет |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От +1 до +35 |
| 9 | Габаритные размеры, мм | 800х600х300 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP65 |
| 12 | Исполнение | Навесное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
