ШУВНС 16А 1 ввод 1ф IP65
ШУВНС 16А был произведен нашей компанией в марте 2025 года.
Стоимость щита - 308 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ШУВНС предназначен для ввода, распределения электроэнергии, управления вентиляцией, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 220В переменного тока частотой не более 50 Гц.
2. ШУВНС изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. ШУВНС имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы ШУВНС– не менее 25 лет.
Стоимость щита - 308 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ШУВНС предназначен для ввода, распределения электроэнергии, управления вентиляцией, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 220В переменного тока частотой не более 50 Гц.
2. ШУВНС изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. ШУВНС имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы ШУВНС– не менее 25 лет.

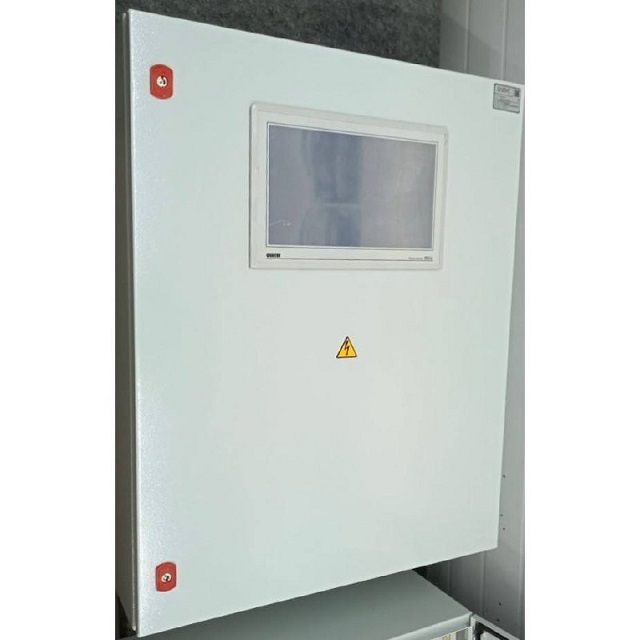

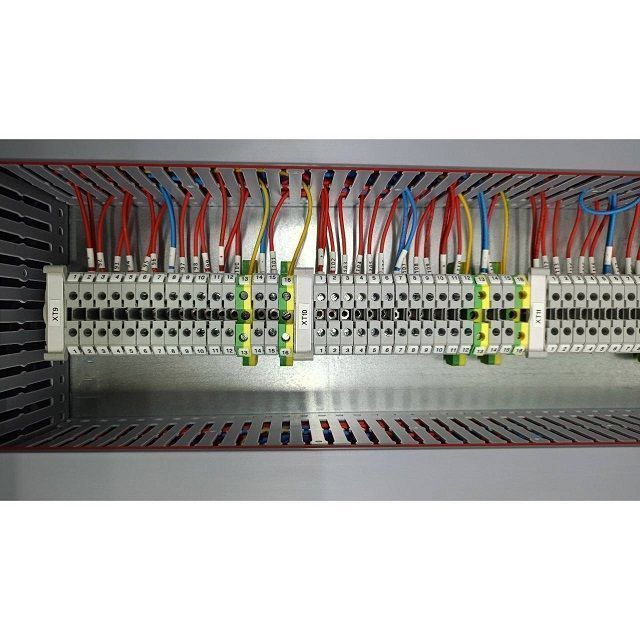

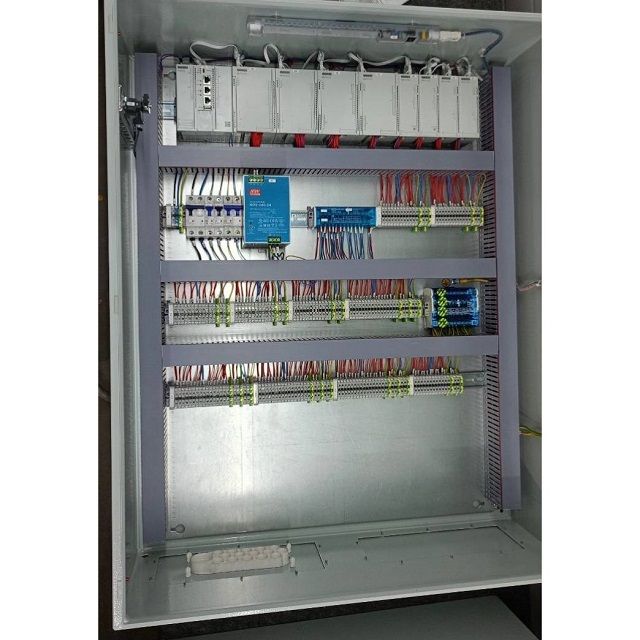

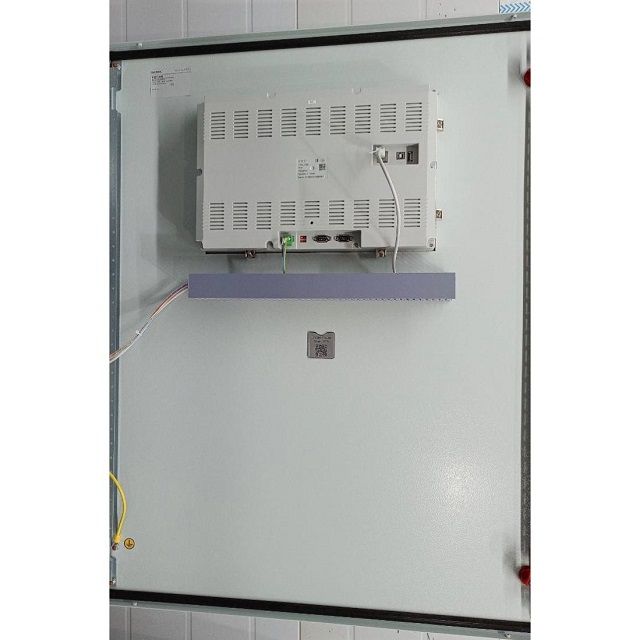

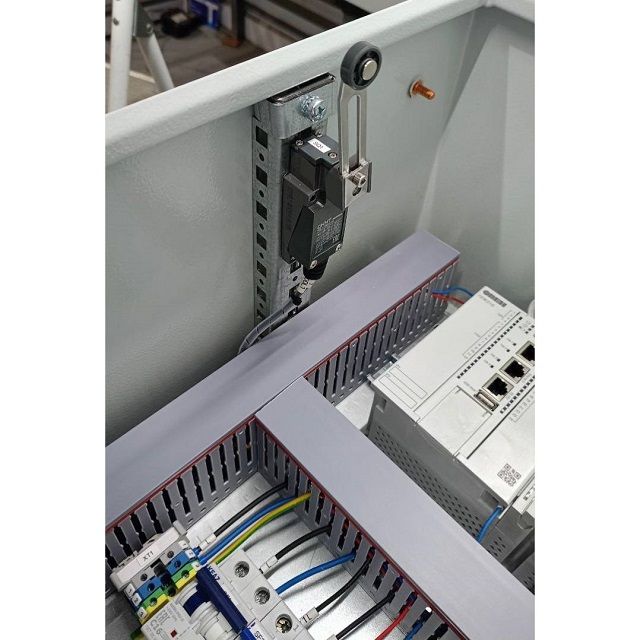

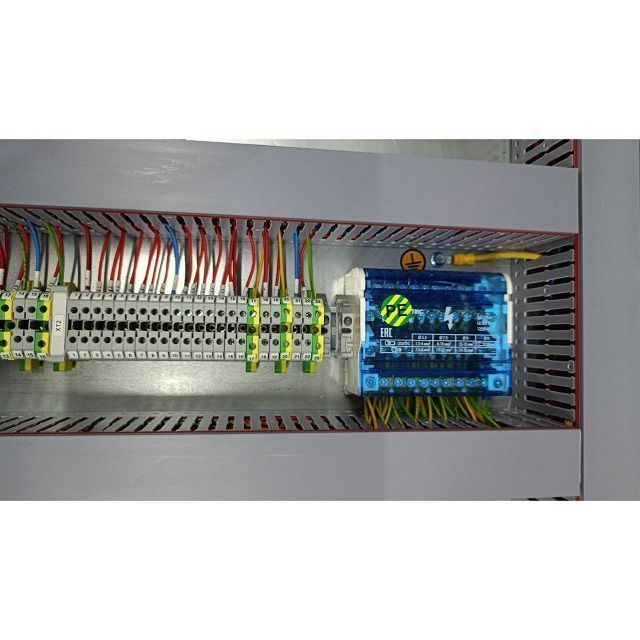

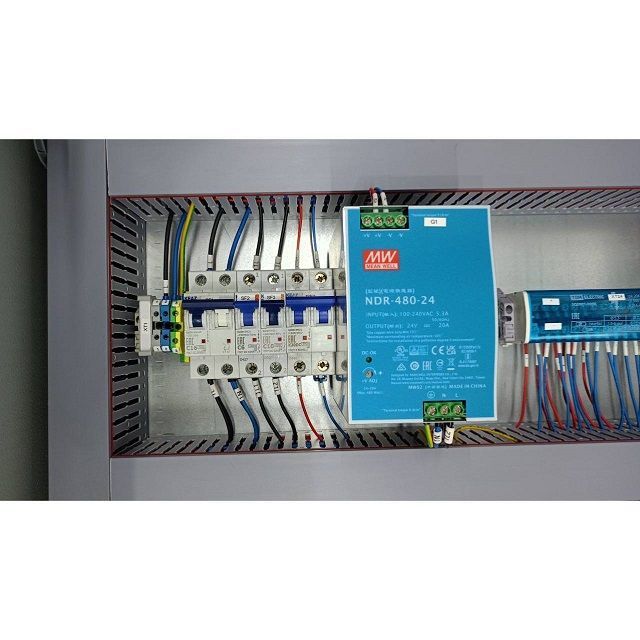

Фото ШУВНС 16А

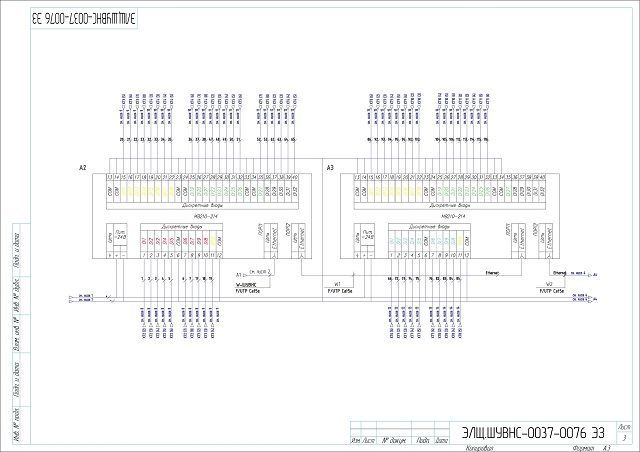

Схема ШУВНС 16А

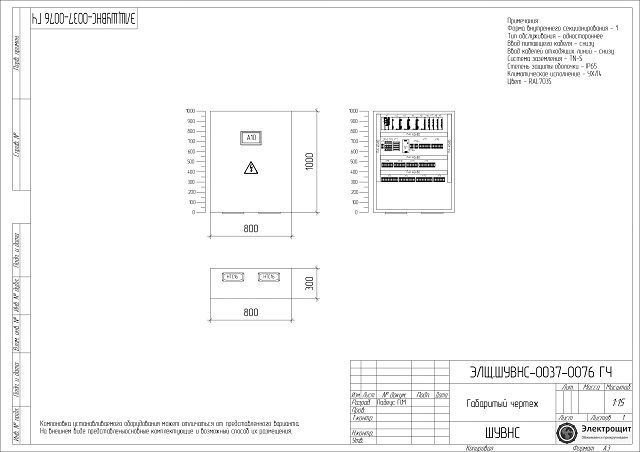

Габаритный чертеж ШУВНС 16А
Комплектация ШУВНС 16А
| № | Наименование | Количество |
| 1 | ЩМП ДКС 1000 800 300мм ST, IP66 | 1 |
| 2 | ВМ63 DC 2п 20А К 6кА КЭАЗ OptiDin | 1 |
| 3 | DKC Кабельный ввод пластик 16 отверстий IP54 | 1 |
| 4 | ВМ63 1п 6А C 10кА КЭАЗ OptiDin | 1 |
| 5 | ВМ63 2п 16А C 6кА N КЭАЗ OptiDin | 1 |
| 6 | ВМ63 1п 10А C 10кА КЭАЗ OptiDin | 1 |
| 7 | СП315-Р Панель оператора графическая с сенсорным управлением | 1 |
| 8 | ПЛК210 Контроллер для средних и распределенных систем автоматизации (24DI/12DO-R) | 1 |
| 9 | МУ210 412 Модуль дискретного вывода (Ethernet) (24DO-K) | 2 |
| 10 | МВ210 Модуль аналогового вывода с универсальными выходами (Ethernet) (6AO) | 2 |
| 11 | МВ210 Модуль дискретного ввода (Ethernet) (32DI) | 2 |
| 12 | МВ210 Модуль аналогового ввода с универсальными входами (Ethernet) (8AI) | 2 |
| 13 | Блок питания, 24В,20А,480Вт | 1 |
| 14 | Колодка клеммная ЗНИ 4 серый JXB-4 ЕКФ | 213 |
| 15 | Светильник щитовой LED 220В 5Вт на магнитах EKF PROxima | 1 |
| 16 | КК12/28 Комплект клеммников 12ти и 28ми контактных | 2 |
| 17 | Кронштейны для настенного крепления корпусов (4шт) DKC | 1 |
| 18 | КК24-1 Клеммник 24х контактный | 1 |
| 19 | DIN-рейка перфорированная OMEGA 35х7,5, 1000 мм. | 2 |
| 20 | Шина N ноль на двух угловых изоляторах ШНИ-6х9-16-У2-С | 1 |
| 21 | Торцевая заглушка для JXB-4-6-10/35 серая ЕКФ | 4 |
| 22 | Концевой выключатель YBLX-ME/8108 CHINT | 1 |
| 23 | Перфокороб 60х60 ШхВ серый RL6 DKC (24м) | 2 |
| 24 | ШНК 2х15 групп в корпусе TDM | 1 |
| 25 | Ограничитель на DIN-рейку (пластик) TDM | 12 |
Характеристики ШУВНС 16А
| 1 | Напряжение и частота питающей сети | 220 В, 50Гц (1ф+PE+N) |
| 2 | Кол-во вводов | 1 ввод |
| 3 | Номинальный ток (А) | 16 |
| 4 | Номинальное напряжение (В) | 220 |
| 5 | Наличие коммерческого учета электроэнергии | нет |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | нет |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От +1 до +35 |
| 9 | Габаритные размеры, мм | 1000х800х300 |
| 10 | (высота / ширина / глубина) | |
| 11 | Форма внутреннего секционирования | 1 |
| 12 | Степень защиты | IP65 |
| 13 | Исполнение | Навесное |
| 14 | Сопротивление изоляции не менее, МОм | 10 |
