ШУЗ 32А 1 ввод 3ф IP31
ШУЗ 32А был произведен нашей компанией в феврале 2025 года.
Стоимость щита - 33,5 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ШУЗ предназначен для ввода и распределения электроэнергии, управления задвижками, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. ШУЗ изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. ШУЗ имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы ШУЗ– не менее 25 лет.
Стоимость щита - 33,5 тыс.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ШУЗ предназначен для ввода и распределения электроэнергии, управления задвижками, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. ШУЗ изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. ШУЗ имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы ШУЗ– не менее 25 лет.

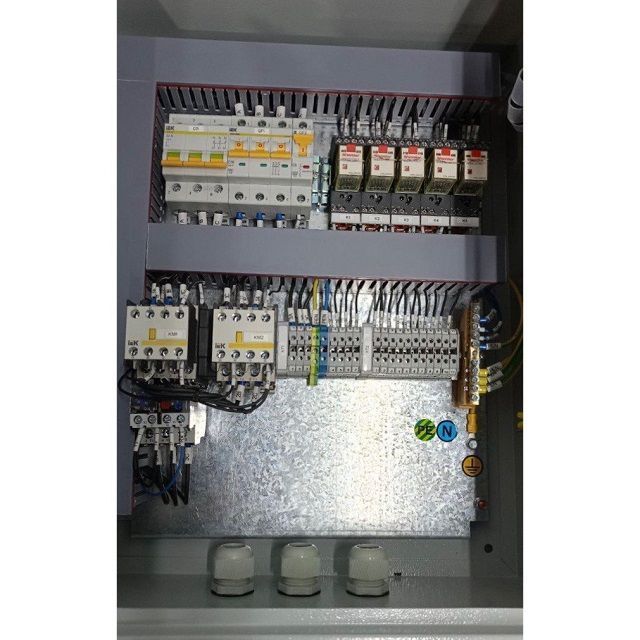

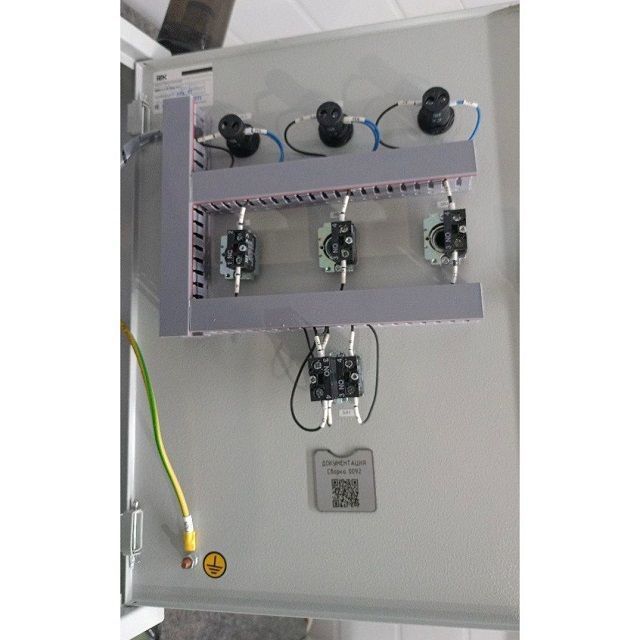

Фото ШУЗ 32А

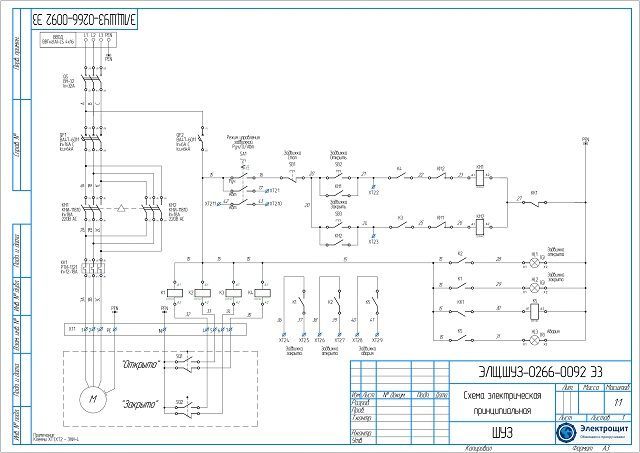

Схема ШУЗ 32А

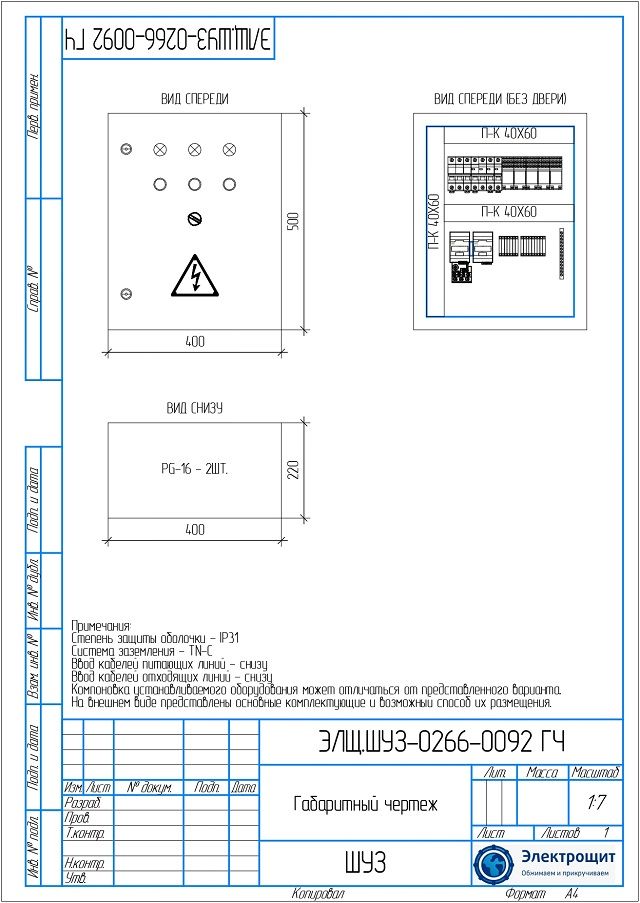

Габаритный чертеж ШУЗ 32А
Комплектация ШУЗ 32А
| № | Наименование | Количество |
| 1 | ЩМП 2 IP31 500х400х220 УХЛ3 IEK | 2 |
| 2 | ВА 4760М 3п 16А C 6кА IEK Karat | 4 |
| 3 | ВА 4729 3п 6А C 4,5кА IEK Karat | 4 |
| 4 | ВА 4760М 1п 6А C 6кА IEK Karat | 2 |
| 5 | ВН 32 3П 32А IEK Karat | 2 |
| 6 | КМИ 18А 230В 1НО (КМИ-11810) IEK | 4 |
| 7 | Колодка клеммная ЗНИ 4 серый JXB-4 ЕКФ | 76 |
| 8 | Реле РТИ 1321 электротепловое 12 18А | 2 |
| 9 | Реле 4СО 230В АС Shenler RKE | 10 |
| 10 | Колодка реле 4СО Shenler | 10 |
| 11 | Кнопка зеленая 1НО IP40 NP2-BA31 CHINT | 4 |
| 12 | Лампа зеленая 230В АС IP40 ND16-22DS/4 CHINT | 4 |
| 13 | Кнопка красная 1НЗ IP40 NP2-BA42 CHINT | 2 |
| 14 | Переключатель 3х поз. с фикс. 2НО IP40 NP2-BD33 CHINT | 2 |
| 15 | Шина нулевая 14/1 8х12мм (14групп/крепеж по центру) TDM | 2 |
| 16 | Лампа красная 230В АС IP40 ND16-22DS/4 CHINT | 2 |
| 17 | Изолятор на DIN рейку желтый TDM | 2 |
| 18 | ПКИ 22 доп.контакты 2з+2р ИЭК | 4 |
| 19 | ПуВ 1*2,5 черный (ПВ1) НКЗ | 20 |
| 20 | Механизм блокировки для КМИ (09А 32А) | 2 |
Характеристики ШУЗ 32А
| 1 | Напряжение и частота питающей сети | 380 В, 50Гц (3ф+PEN) |
| 2 | Кол-во вводов | 1 ввод |
| 3 | Номинальный ток (А) | 32 |
| 4 | Номинальное напряжение (В) | 380 |
| 5 | Наличие коммерческого учета электроэнергии | нет |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | нет |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От +1 до +35 |
| 9 | Габаритные размеры, мм | 500х400х220 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP31 |
| 12 | Исполнение | Навесное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
