ШУ КНС
Калькулятор
Количество насосов
Мощность насосов
Наличие АВР
Климатическое исполнение
Интерфейс передачи данных
Тип оборудования
Способ включения
Датчик РТС и утечки
Графический дисплей
Режим работы
Управление работой КНС
Узнать стоимость ШУ КНС.
Шаг первый.
Выберите характеристики интересующего Вас шкафа справа (необходимо заполнить все характеристики).
Шаг второй.
Ознакомитесь с полученным результатом.
Шаг третий.
Вы можете указать свой номер телефона и почту. И получить коммерческое предложение в формате pdf.

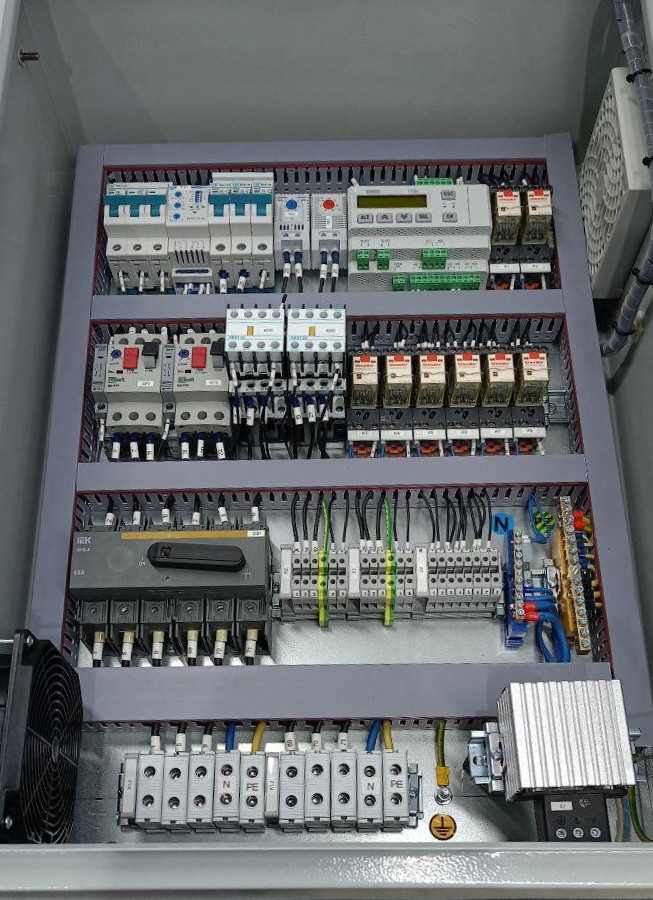

Компания Электрощит предлагает свои услуги по сборке шкафов управления КНС.
Наши преимущества:
1. Средний срок производства составляет 10-15 дней.
2. Стоимость типовых шкафов КНС легко рассчитать с помощью нашего он лайн калькулятора
3. Удобное подключение шкафов.
4. Техническая поддержка.
5. Выделенный инженер по шкафам управления.
Система ввода
ВН 32 3п 32А ESQ
1 шт.
ВН 32 3п 32А ESQ
2 шт.
КМ 32А 220В 1NO ESQ
2 шт.
Выключатель нагрузки ВН 32 3п 40А ESQ
1 шт.
Выключатель нагрузки ВН 32 3п 40А ESQ
2 шт.
КМ 40А 220В 1NO+1NC ESQ
2 шт.
Выключатель нагрузки ВН 32 3п 63А ESQ
1 шт.
Выключатель нагрузки ВН 32 3п 63А ESQ
2 шт.
КМ 65А 220В 1NO+1NC ESQ
2 шт.
Выключатель нагрузки ВН 32 3п 80А ESQ
1 шт.
Выключатель нагрузки ВН 32 3п 80А ESQ
2 шт.
КМ 80А 220В 1NO+1NC ESQ
2 шт.
Выключатель нагрузки ВН 32 3п 125А ESQ
1 шт.
Выключатель нагрузки ВН 32 3п 125А ESQ
2 шт.
ВА 8837 160А 3п 35кА, термомаг.расцеп. ESQ (ВА88-37/160L)
1 шт.
Рубильник реверсивный 160А SHIQ5-160 4P
1 шт.
ВА 8837 200А 3п 35кА, термомаг.расцеп. ESQ (ВА88-37/250L)
1 шт.
Рубильник реверсивный 250А SHIQ5-250 4P
1 шт.
ВА 8837 160А 3п 35кА, термомаг.расцеп. ESQ (ВА88-37/160L)
1 шт.
ВА 8837 160А 3п 35кА, термомаг.расцеп. ESQ (ВА88-37/160L)
2 шт.
Рубильник реверсивный 250А SHIQ5-250 4P
1 шт.
ВА 8837 250А 3п 35кА, термомаг.расцеп. ESQ (ВА88-37/250L)
1 шт.
ВА 8837 250А 3п 35кА, термомаг.расцеп. ESQ (ВА88-37/250L)
1 шт.
ВА 8837 250А 3п 35кА, термомаг.расцеп. ESQ (ВА88-37/250L)
2 шт.
ВА 8837 400А 3п 50кА, термомаг.расцеп. ESQ (ВА88-37/400L) TMF
1 шт.
ВА 8837 400А 3п 50кА, термомаг.расцеп. ESQ (ВА88-37/400L) TMF
2 шт.
Рубильник реверсивный 400А SHIQ5-400 4P
1 шт.
Реле РНПП 311М
1 шт.
Коммутационное оборудование
КМ 12А 220В 1NO ESQ
2 шт.
КМ 12А 220В 1NO ESQ
3 шт.
ESQ GS7 7d5 (15А 7,5кВт 380В, шунтир. контактор)
2 шт.
ESQ GS7 7d5 (15А 7,5кВт 380В, шунтир. контактор)
3 шт.
КМ 18А 220В 1NO ESQ
2 шт.
КМ 18А 220В 1NO ESQ
3 шт.
КМ 25А 220В 1NO ESQ
2 шт.
КМ 25А 220В 1NO ESQ
3 шт.
ESQ GS7 011 (22А 11кВт 380В, шунтир. контактор)
2 шт.
ESQ GS7 011 (22А 11кВт 380В, шунтир. контактор)
3 шт.
КМ 40А 220В 1NO+1NC ESQ
2 шт.
КМ 40А 220В 1NO+1NC ESQ
3 шт.
ESQ GS7 015 (30А 15кВт 380В, шунтир. контактор)
2 шт.
ESQ GS7 015 (30А 15кВт 380В, шунтир. контактор)
3 шт.
ESQ GS7 018 (37А 18,5кВт 380В, шунтир. контактор)
2 шт.
ESQ GS7 018 (37А 18,5кВт 380В, шунтир. контактор)
3 шт.
ESQ GS7 022 (43А 22кВт 380В, шунтир. контактор)
2 шт.
ESQ GS7 022 (43А 22кВт 380В, шунтир. контактор)
3 шт.
ESQ GS7 030 (60А 30кВт 380В, шунтир. контактор)
2 шт.
ESQ GS7 030 (60А 30кВт 380В, шунтир. контактор)
3 шт.
ESQ GS7 037 (75А 37кВт 380В, шунтир. контактор)
2 шт.
ESQ GS7 037 (75А 37кВт 380В, шунтир. контактор)
3 шт.
ESQ GS7 045 (90А 45кВт 380В, шунтир. контактор)
2 шт.
ESQ GS7 045 (90А 45кВт 380В, шунтир. контактор)
3 шт.
ESQ GS7 055 (110А 55кВт 380В, шунтир. контактор)
3 шт.
ESQ GS7 055 (110А 55кВт 380В, шунтир. контактор)
2 шт.
ESQ GS7 075 (150А 75кВт 380В, шунтир. контактор)
2 шт.
ESQ GS7 075 (150А 75кВт 380В, шунтир. контактор)
3 шт.
ESQ GS7 090 (180А 90кВт 380В, шунтир. контактор)
2 шт.
ESQ GS7 090 (180А 90кВт 380В, шунтир. контактор)
3 шт.
MMS32M 2,5A (1,6-2,5А) 100kA мотор-автомат ESQ
2 шт.
MMS32M 4A (2,5-4А) 100kA мотор-автомат ESQ
2 шт.
MMS32M 6,3A (4-6,3А) 100kA мотор-автомат ESQ
2 шт.
MMS32M 10A (6-10А) 100kA мотор-автомат ESQ
2 шт.
MMS32M 14A (9-14А) 6kA мотор-автомат ESQ
2 шт.
MMS32M 18A (13-18А) 6kA мотор-автомат ESQ
2 шт.
MMS32M 25A (20-25А) 6kA мотор-автомат ESQ
2 шт.
MMS32M 32A (24-32А) 6kA мотор-автомат ESQ
2 шт.
MMS80M 40A (25-40А) 15kA мотор-автомат ESQ
2 шт.
MMS80M 63A (40-63А) 15kA мотор-автомат ESQ
2 шт.
MMS32M 2,5A (1,6-2,5А) 100kA мотор-автомат ESQ
3 шт.
MMS32M 4A (2,5-4А) 100kA мотор-автомат ESQ
3 шт.
MMS32M 6,3A (4-6,3А) 100kA мотор-автомат ESQ
3 шт.
MMS32M 10A (6-10А) 100kA мотор-автомат ESQ
3 шт.
MMS32M 14A (9-14А) 6kA мотор-автомат ESQ
3 шт.
MMS32M 18A (13-18А) 6kA мотор-автомат ESQ
3 шт.
MMS32M 25A (20-25А) 6kA мотор-автомат ESQ
3 шт.
MMS32M 32A (24-32А) 6kA мотор-автомат ESQ
3 шт.
MMS80M 40A (25-40А) 15kA мотор-автомат ESQ
3 шт.
MMS80M 63A (40-63А) 15kA мотор-автомат ESQ
3 шт.
MMS 75A (55-75А) 50кА мот.авт. LSIS (MMS-100S)
2 шт.
MMS 75A (55-75А) 50кА мот.авт. LSIS (MMS-100S)
3 шт.
MMS 90A (70-90А) 50кА мот.авт. LSIS (MMS-100S)
2 шт.
MMS 90A (70-90А) 50кА мот.авт. LSIS (MMS-100S)
3 шт.
ВА 8837 125А 3п 25кА, термомаг.расцеп. ESQ (ВА88-37/125L)
2 шт.
ВА 8837 125А 3п 25кА, термомаг.расцеп. ESQ (ВА88-37/125L)
3 шт.
ВА 8837 160А 3п 35кА, термомаг.расцеп. ESQ (ВА88-37/160L)
2 шт.
ВА 8837 160А 3п 35кА, термомаг.расцеп. ESQ (ВА88-37/160L)
3 шт.
ВА 8837 200А 3п 35кА, термомаг.расцеп. ESQ (ВА88-37/250L)
2 шт.
ВА 8837 200А 3п 35кА, термомаг.расцеп. ESQ (ВА88-37/250L)
3 шт.
Частотный преобразователь ESQ-230-4T-1.5K 1.5кВт 380-480В
2 шт.
Частотный преобразователь ESQ-230-4T-1.5K 1.5кВт 380-480В
3 шт.
ESQ 230 4кВт 3ф 9А 380-480В
2 шт.
ESQ 230 4кВт 3ф 9А 380-480В
3 шт.
ESQ 230 5,5кВт 3ф 13А 380-480В
2 шт.
ESQ 230 5,5кВт 3ф 13А 380-480В
3 шт.
ESQ 230 7,5кВт 3ф 17А 380-480В
2 шт.
ESQ 230 7,5кВт 3ф 17А 380-480В
3 шт.
ESQ 230 11кВт 3ф 25А 380-480В
2 шт.
ESQ 230 11кВт 3ф 25А 380-480В
3 шт.
ESQ 230 15кВт 3ф 32А 380-480В
2 шт.
ESQ 230 15кВт 3ф 32А 380-480В
3 шт.
ESQ 230 18,5кВт 3ф 37А 380-480В
2 шт.
ESQ 230 18,5кВт 3ф 37А 380-480В
3 шт.
ESQ 230 22кВт 3ф 45А 380-480В
2 шт.
ESQ 230 22кВт 3ф 45А 380-480В
3 шт.
ESQ 230 30кВт 3ф 65А 380-480В
2 шт.
ESQ 230 30кВт 3ф 65А 380-480В
3 шт.
ESQ 230 37кВт 3ф 80А 380-480В
2 шт.
ESQ 230 37кВт 3ф 80А 380-480В
3 шт.
ESQ 230 45кВт 3ф 95А 380-480В
2 шт.
ESQ 230 45кВт 3ф 95А 380-480В
3 шт.
ESQ 230 55кВт 3ф 118А 380-480В
3 шт.
ESQ 230 55кВт 3ф 118А 380-480В
2 шт.
ESQ 230 75кВт 3ф 157А 380-480В
2 шт.
ESQ 230 75кВт 3ф 157А 380-480В
3 шт.
ESQ 230 90кВт 3ф 180А 380-480В
2 шт.
ESQ 230 90кВт 3ф 180А 380-480В
3 шт.
Корпус
Обогреватель для установки на DIN-рейку 230В 30Вт TDM
1 шт.
Термостат NС (обогрев) 10А 230В TDM
1 шт.
Вентилятор с фильтром 124х124мм 52м3/ч IP54 EKF
1 шт.
Вентиляционная решётка с фильтром 124x124 мм IP54 EKF PROxima
1 шт.
Термостат NO (охлаждение) 10А 230В EKF
1 шт.
Обогреватель на дин-рейку 100Вт 230В IP20 PROxima
1 шт.
Вентиляционная решетка 176x176 (EKF) с фильтром
1 шт.
Вентилятор 176x176 (EKF) с фильтром, 102м3/ч
1 шт.
ЩМП 2 IP31 500х400х220 с м/п Фабер
1 шт.
ЩМП 3 IP31 650х500х220 с м/п Фабер
1 шт.
ЩМП 4 IP31 800х650х250 с м/п Фабер
1 шт.
ЩМП 5 IP31 1000х650х300 с м/п Фабер
1 шт.
ЩМП 5 IP31 1000х650х300 с м/п Фабер
1 шт.
ЩМП 6 IP31 1200х750х300 с м/п Фабер
1 шт.
ЩМП 3 IP31 650х500х220 с м/п Фабер
1 шт.
ЩМП 4 IP31 800х650х250 с м/п Фабер
1 шт.
ЩМП 4 IP31 800х650х250 с м/п Фабер
1 шт.
ЩМП 5 IP31 1000х650х300 с м/п Фабер
1 шт.
ЩМП 6 IP31 1200х750х300 с м/п Фабер
1 шт.
Корпус ВРУ 2000 800 450 IP31 без м/п
1 шт.
Корпус ВРУ 2000 800 450 IP31 без м/п
1 шт.
Корпус ШНС 2000x600x400 IP55
1 шт.
Корпус ШНС 2000x800x400 IP55
2 шт.
Корпус ШНС 2000x600x400 IP55
3 шт.
Корпус ШНС 2000х600х600 IP55
2 шт.
Корпус ШНС 2000х600х600 IP55
3 шт.
ЩМП 500х400х250 IP66
1 шт.
ЩМП 700х500х200 IP66
1 шт.
ЩМП 700х500х200 IP66
1 шт.
ЩМП 1000х600х300 IP66
1 шт.
ЩМП 1000х600х300 IP66
1 шт.
ЩМП 1200х600х200 IP66
1 шт.
ЩМП 700х500х200 IP66
1 шт.
ЩМП 800х600х300 IP66
1 шт.
ЩМП 800х600х300 IP66
1 шт.
ЩМП 1200х600х200 IP66
1 шт.
ЩМП 1200x800x300 IP66
1 шт.
Корпус ШНС 2000x800x400 IP55
1 шт.
Корпус ШНС 2000x800x400 IP55
1 шт.
Светосигнальное оборудование
MT22-S63 Сигнальная лампа, зеленый, 220V AC IP65
4 шт.
MT22-S64 Сигнальная лампа, красный, 220V AC IP65
3 шт.
MT22-S65 Сигнальная лампа, желтый, 220V AC IP65
2 шт.
MTB4-BL8325 Кнопка двойная плоская, красная/зеленая I+O 1NO+1NC IP65 металл
2 шт.
MT22-S63 Сигнальная лампа, зеленый, 220V AC IP65
5 шт.
MT22-S64 Сигнальная лампа, красный, 220V AC IP65
4 шт.
MT22-S65 Сигнальная лампа, желтый, 220V AC IP65
2 шт.
MTB4-BL8325 Кнопка двойная плоская, красная/зеленая I+O 1NO+1NC IP65 металл
3 шт.
Переключатель 3х поз. с фикс. 2НО IP40
1 шт.
Лампа зеленая (Работа)
4 шт.
Лампа красная (Авария)
3 шт.
Лампа желтая (Отключен)
2 шт.
Кнопка зеленая 1НO, IP40, без фикс.
2 шт.
Кнопка красная 1НЗ, IP40, без фикс.
2 шт.
Переключатель 3х поз. с фикс. 2НО IP40
1 шт.
Лампа зеленая (Работа)
5 шт.
Лампа красная (Авария)
4 шт.
Лампа желтая (Отключен)
2 шт.
Кнопка зеленая 1НO, IP40, без фикс.
3 шт.
Кнопка красная 1НЗ, IP40, без фикс.
3 шт.
Оборудование управления
Программируемый контроллер Moderon M72 Optimized
1 шт.
Модуль расширения входов M72E16NA Moderon M72E
1 шт.
Блок питания 24B 1A 24Вт
1 шт.
Панель оператора MT8072iP Weintek
1 шт.
Розетка на DIN-рейку 220В 16А TDM СКЛАД
1 шт.
КСИТАЛ GSM 8
1 шт.
Рзн-1м
2 шт.
Рзн-1м
3 шт.
Итого:

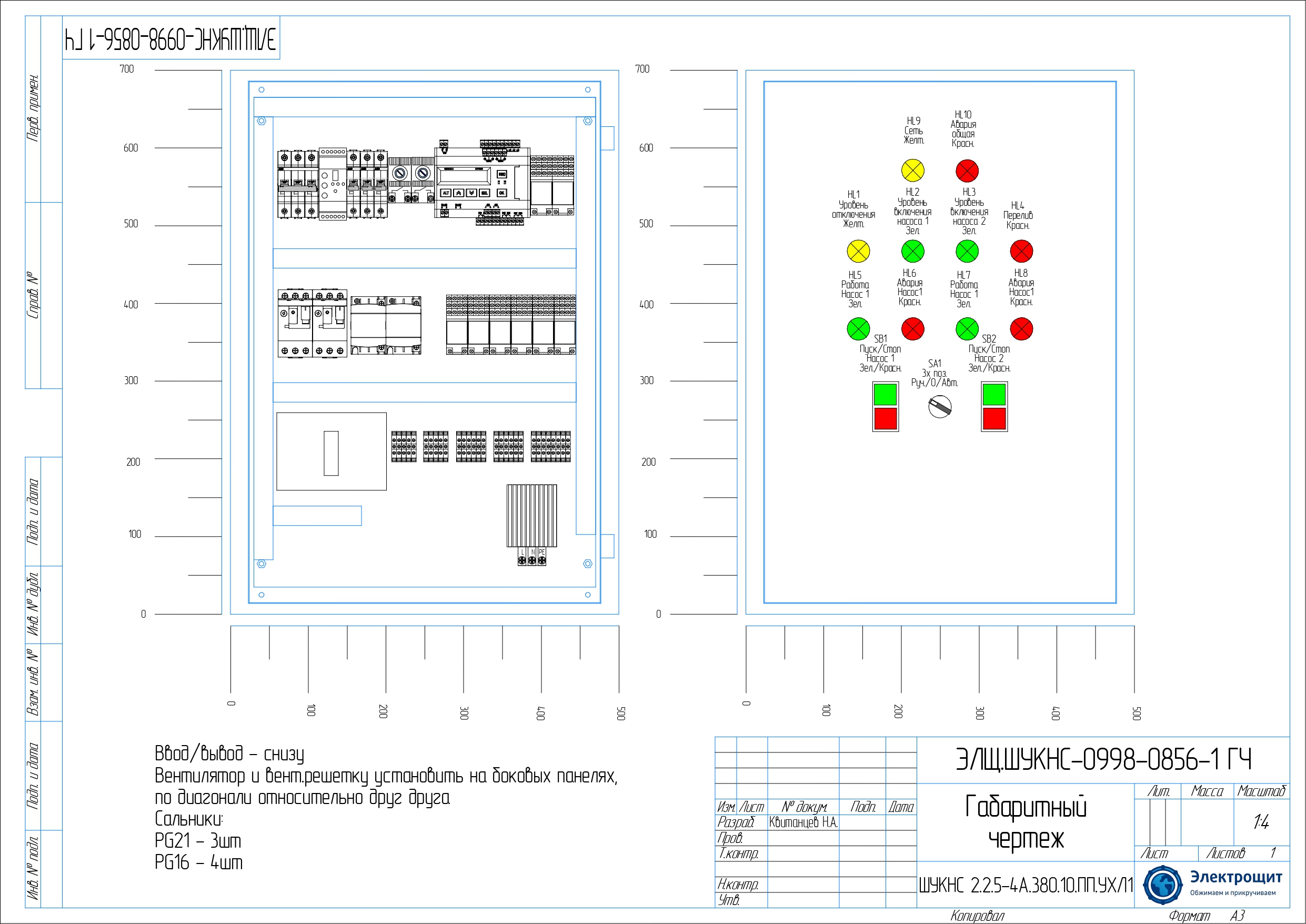

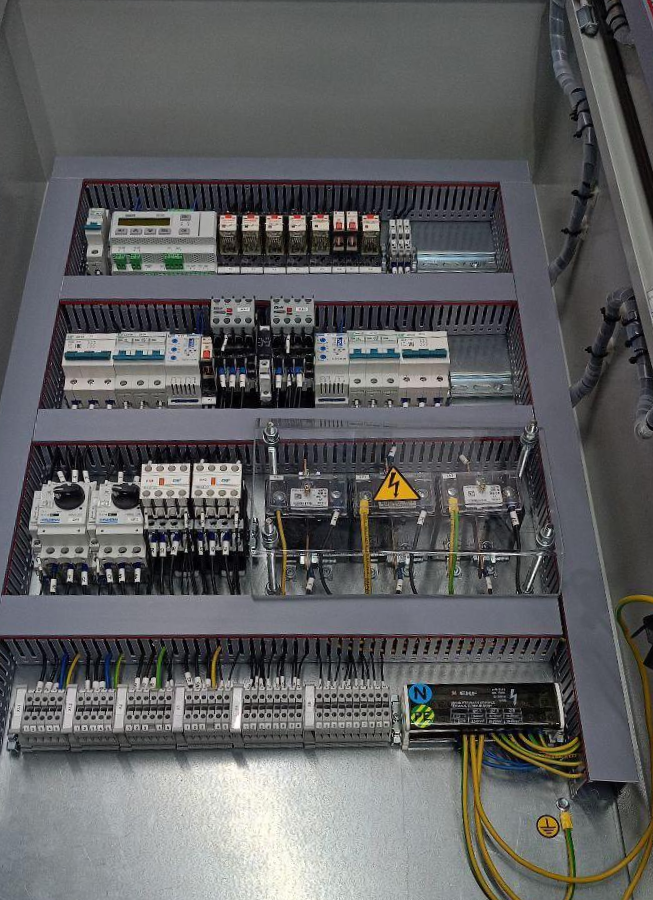

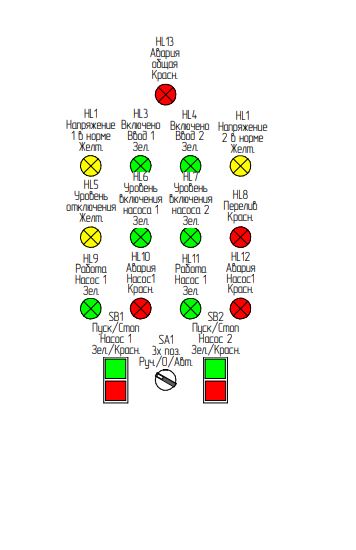

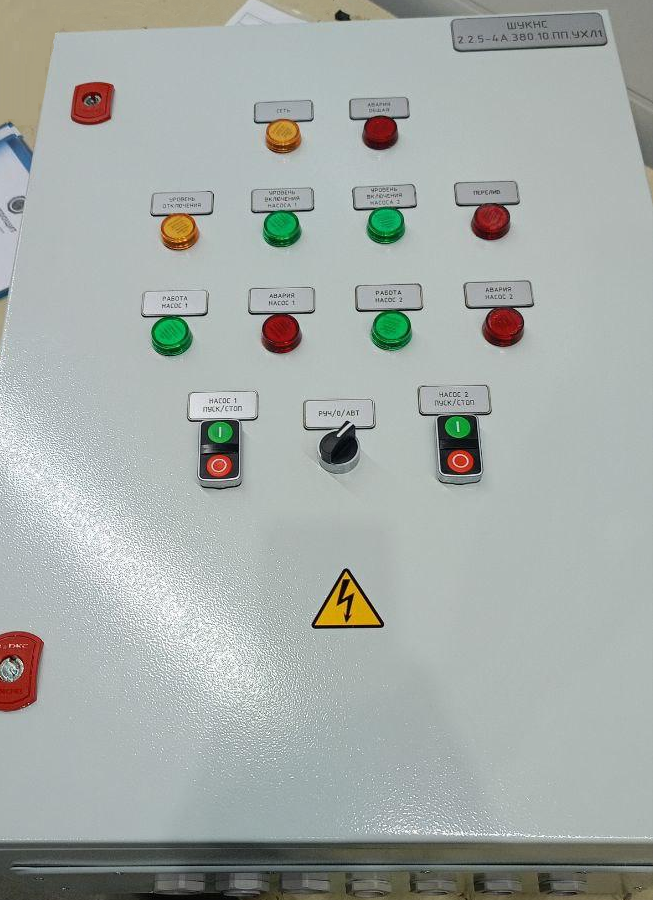

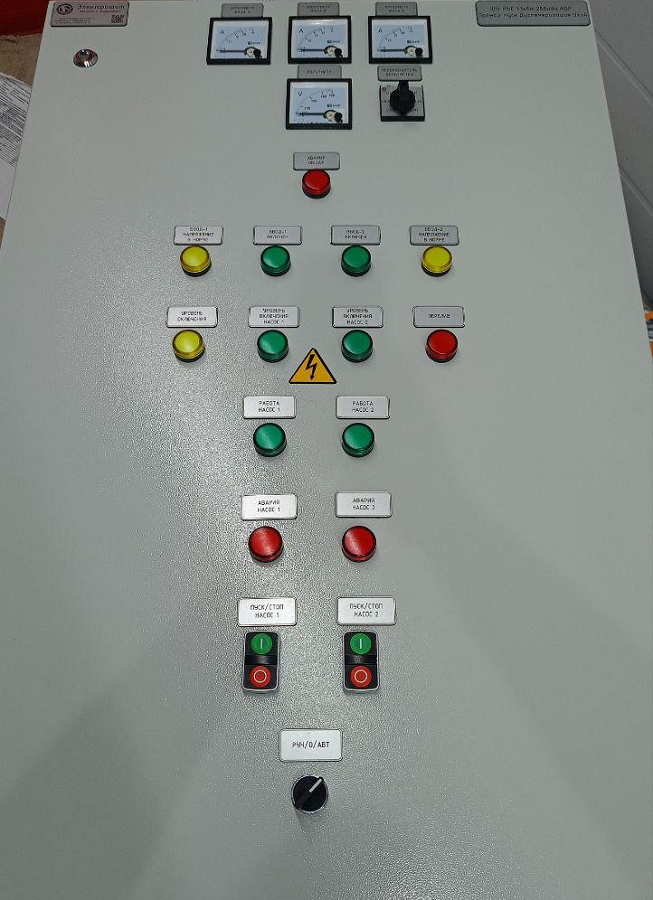

Интерфейс шкафа управления 2-мя насосами

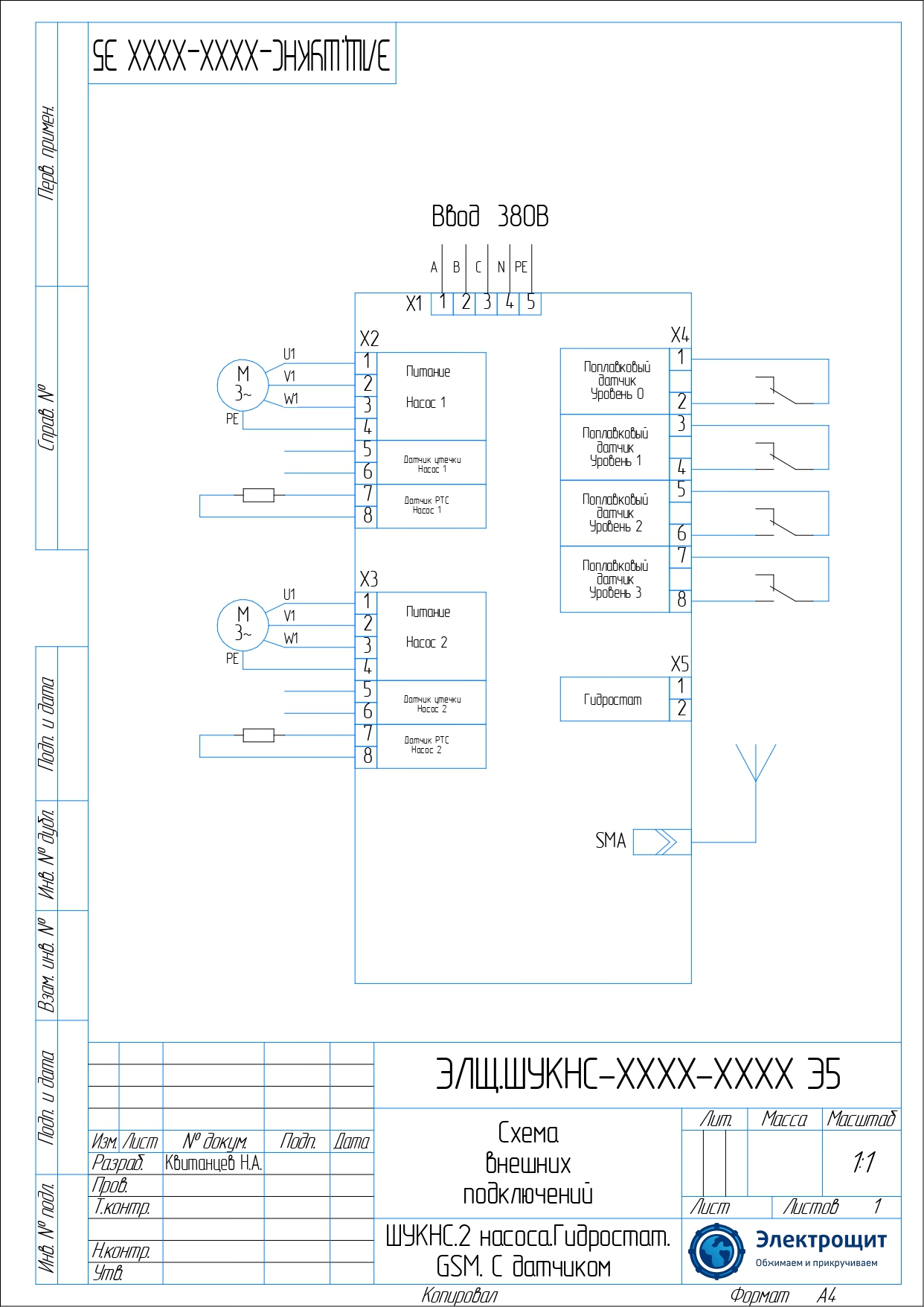

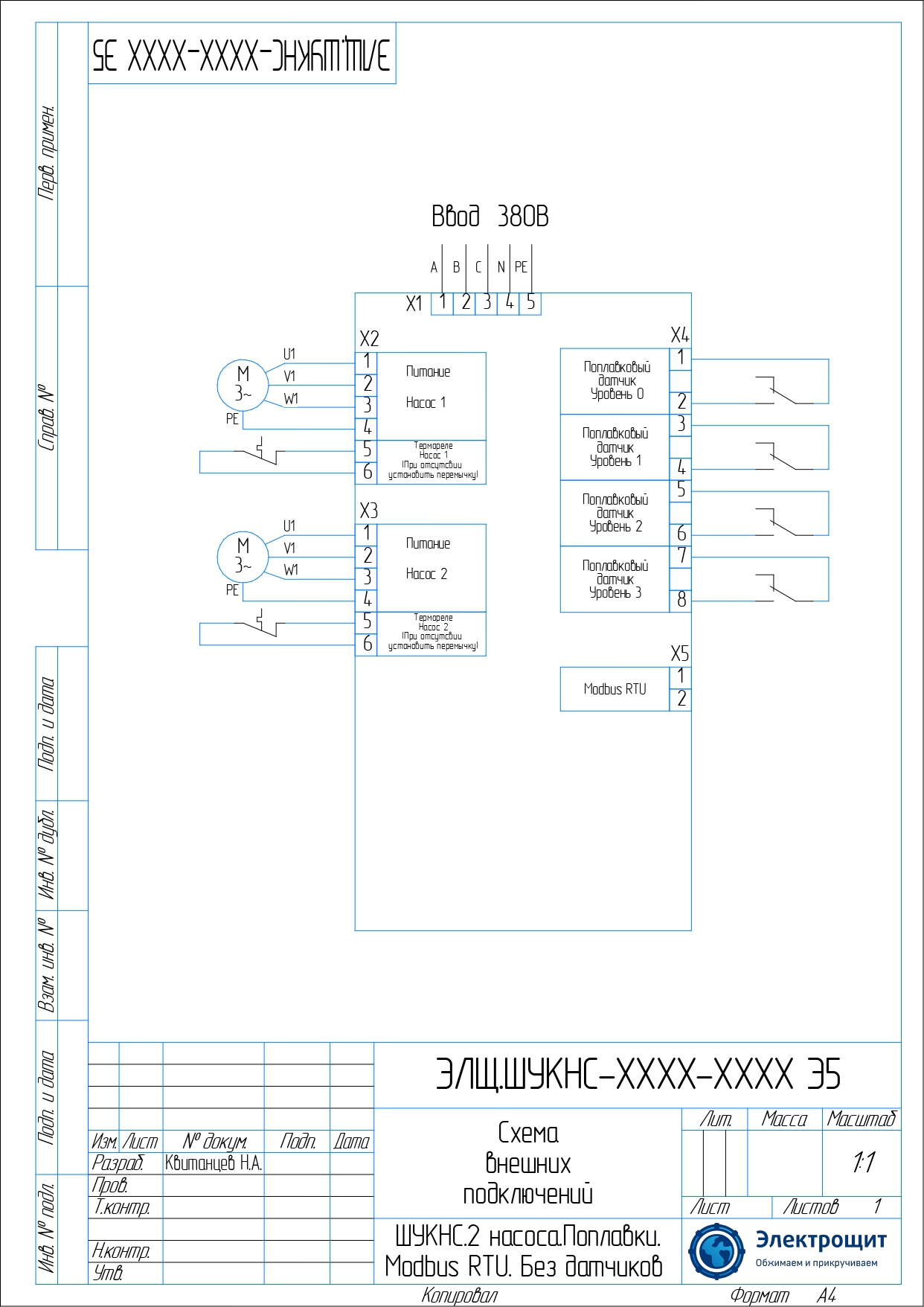

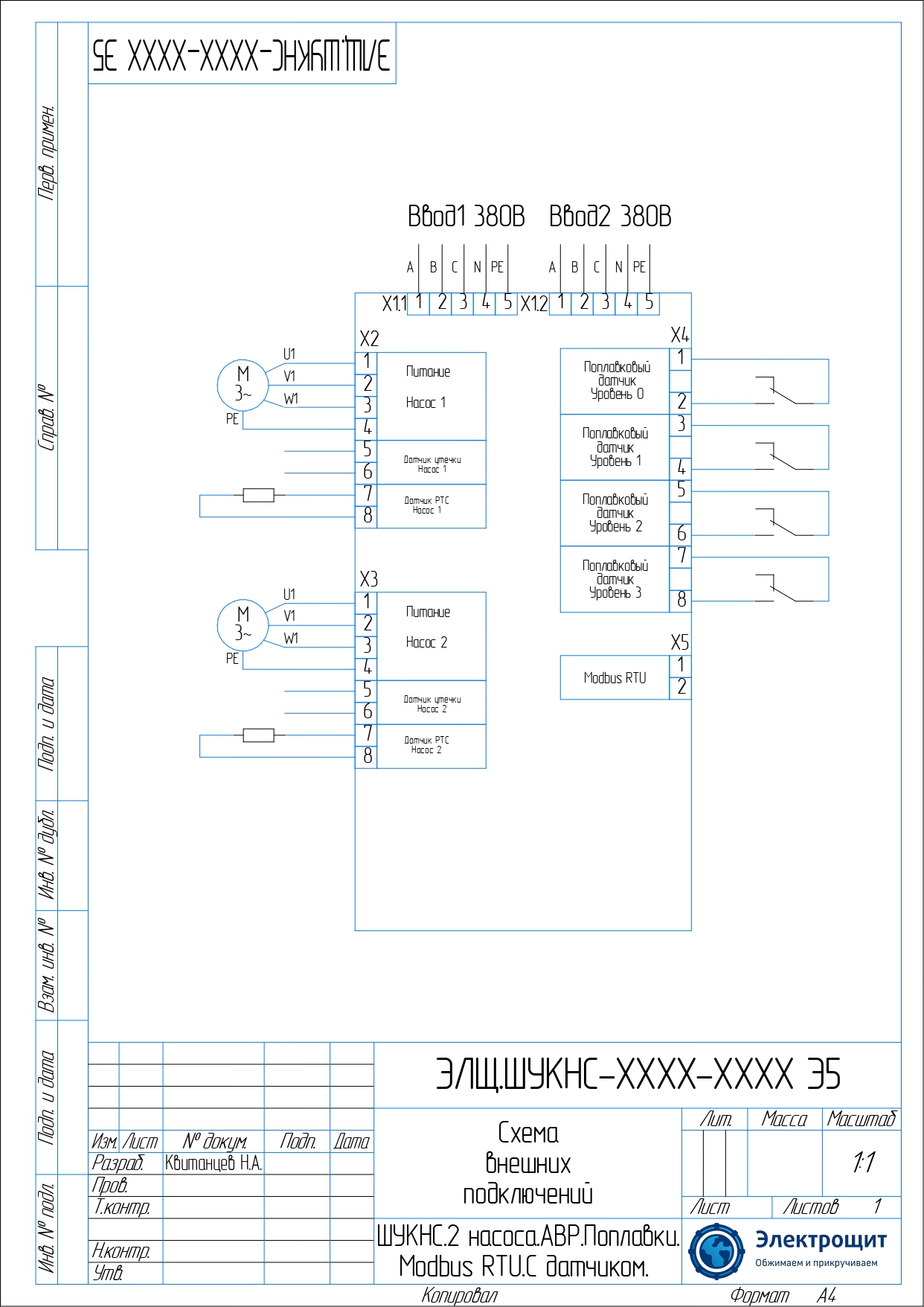

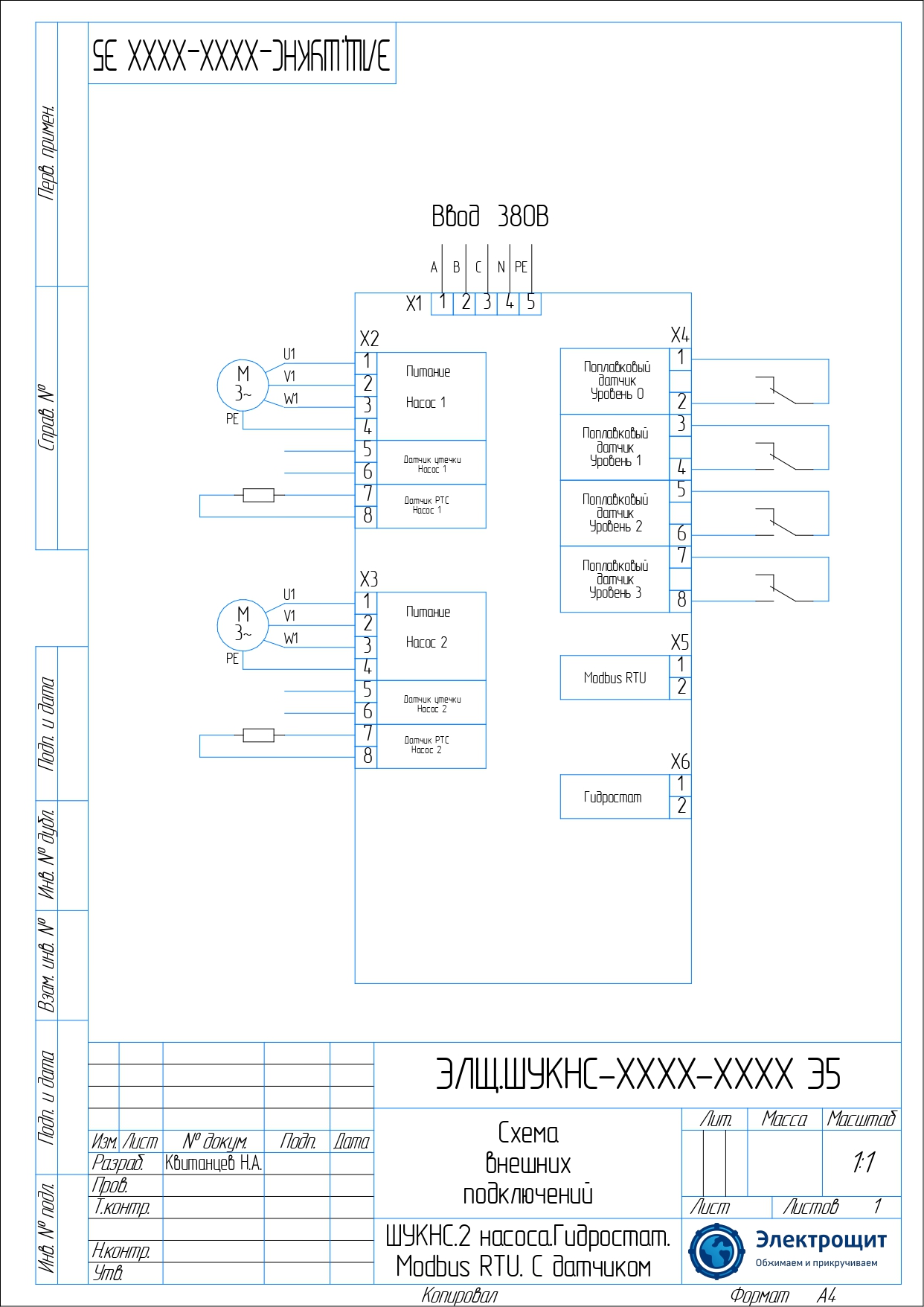

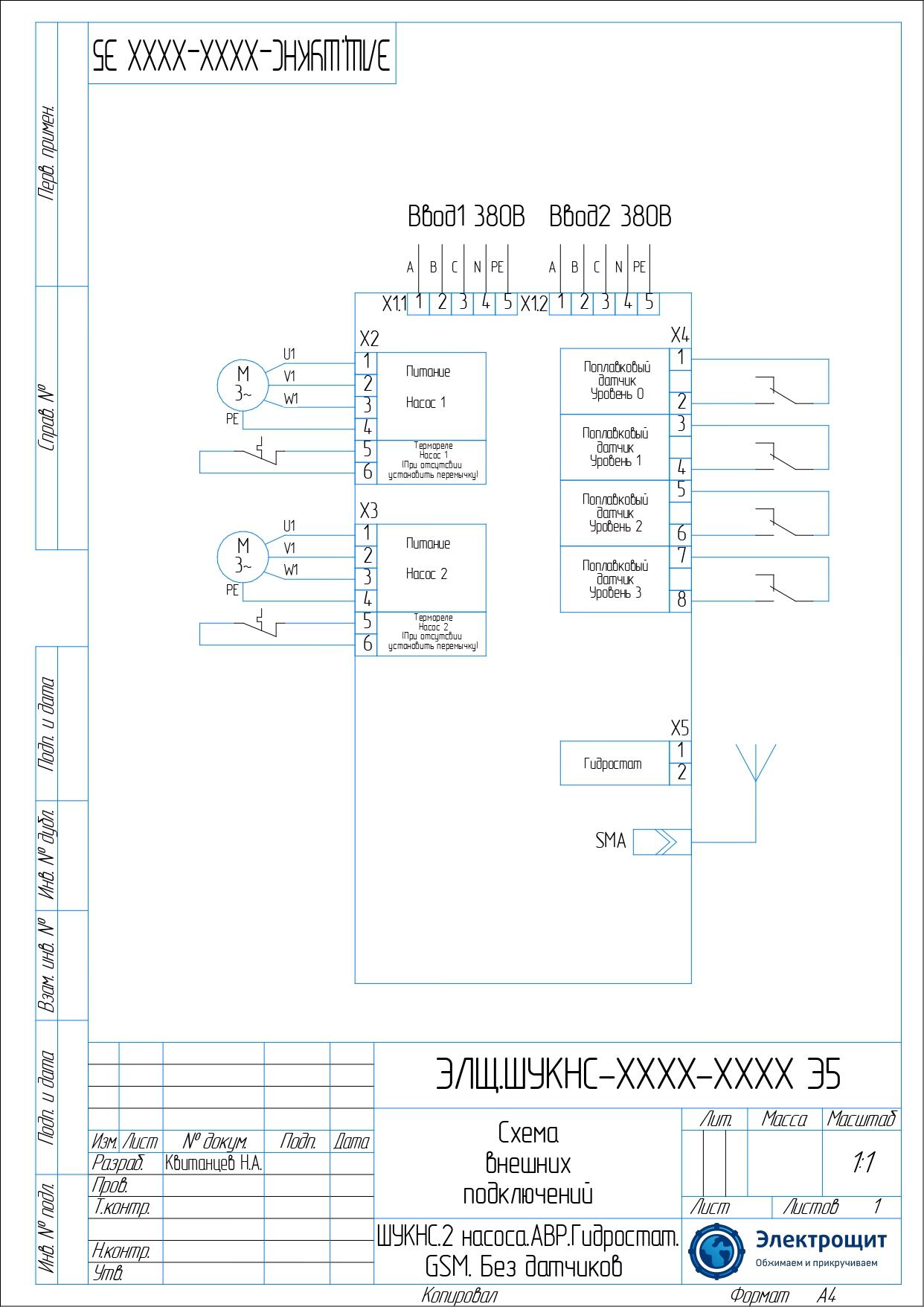

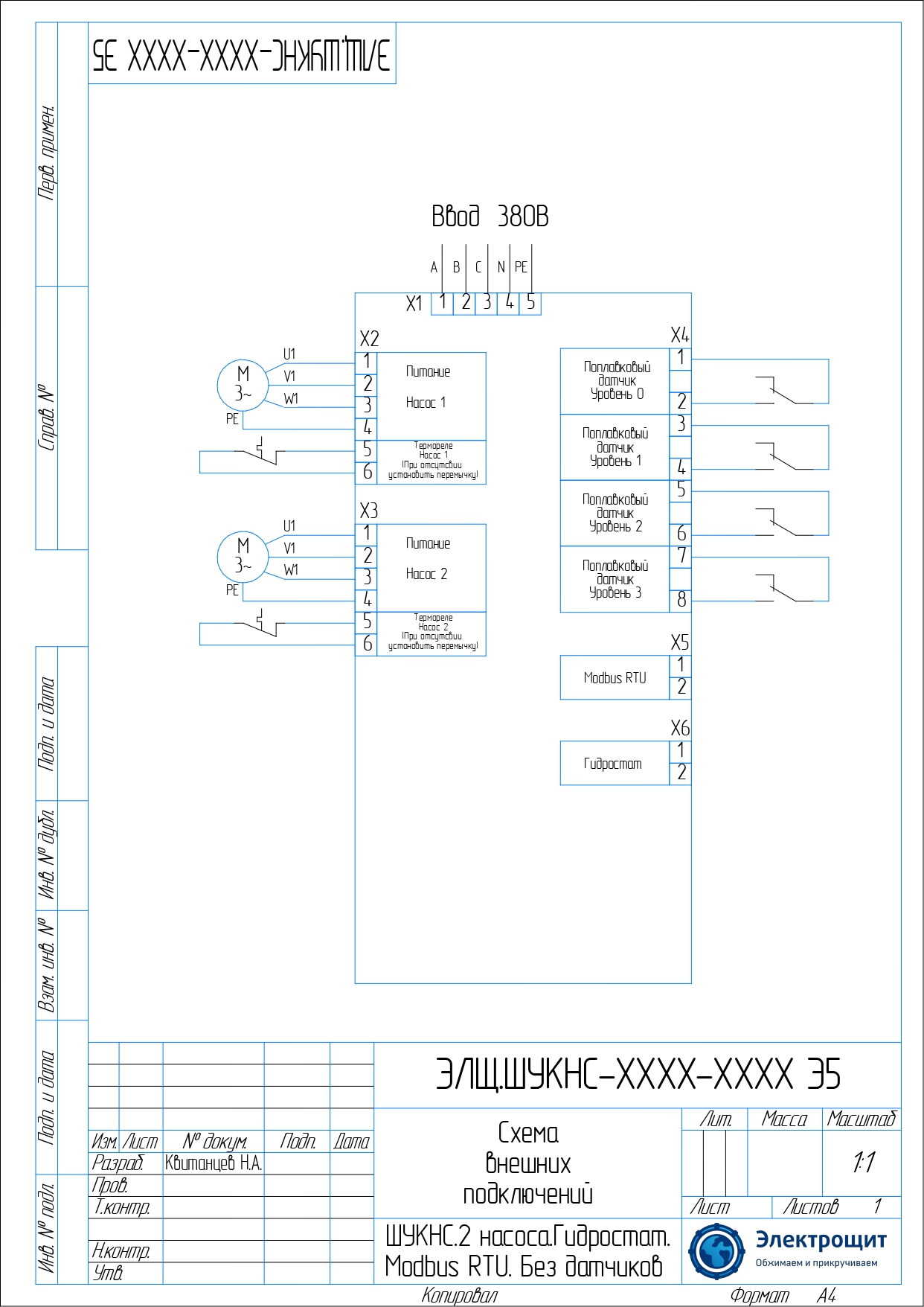

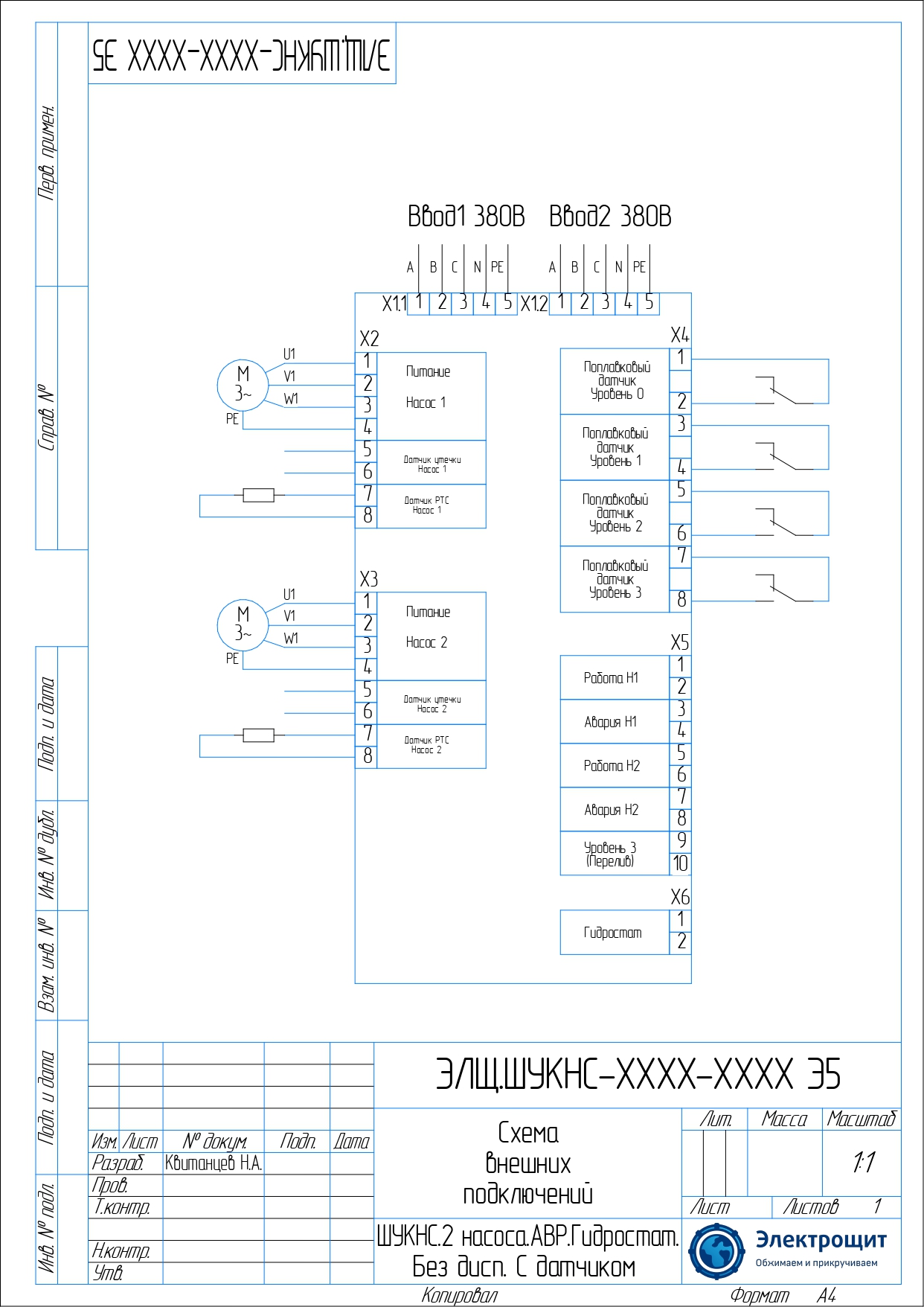

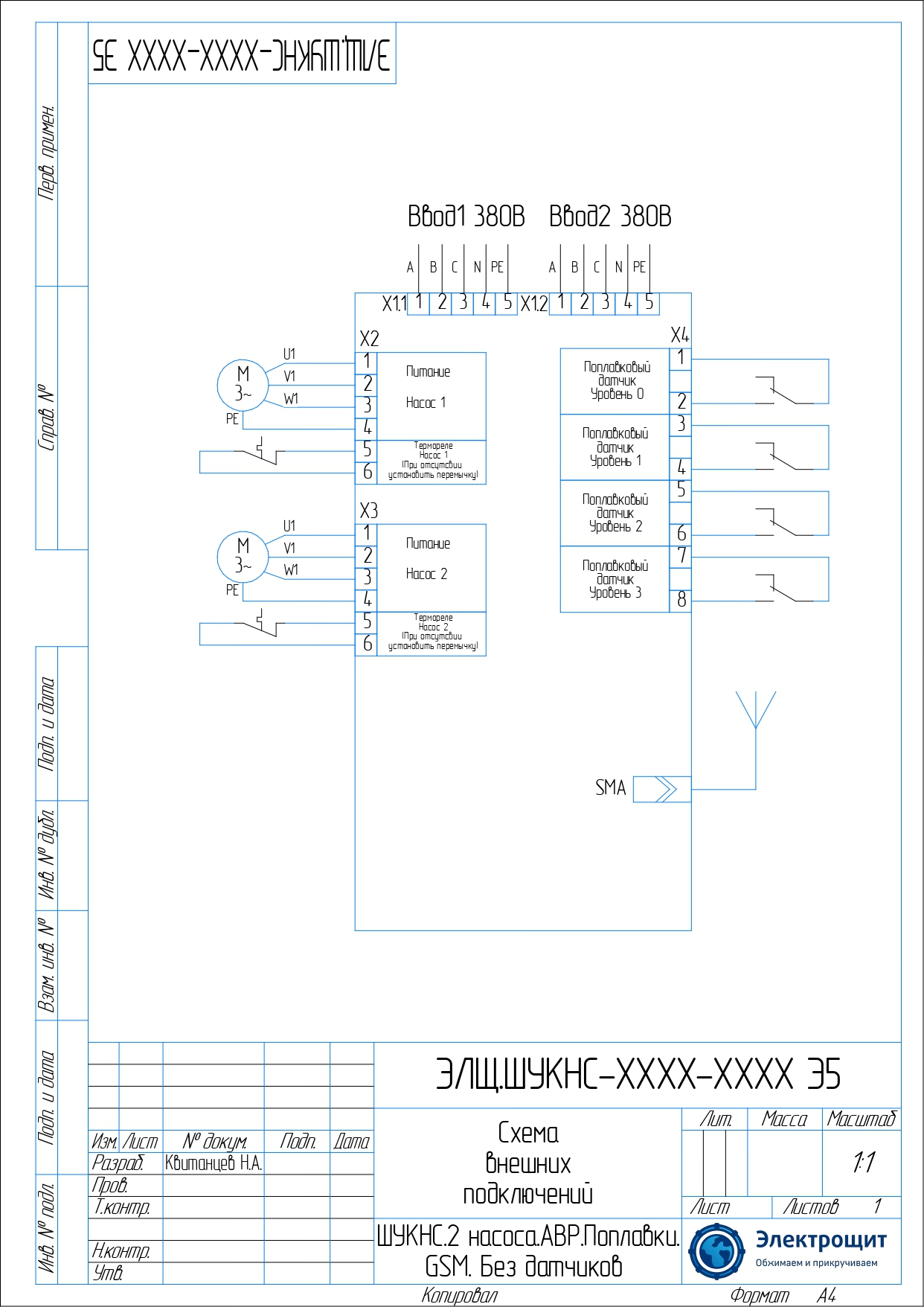

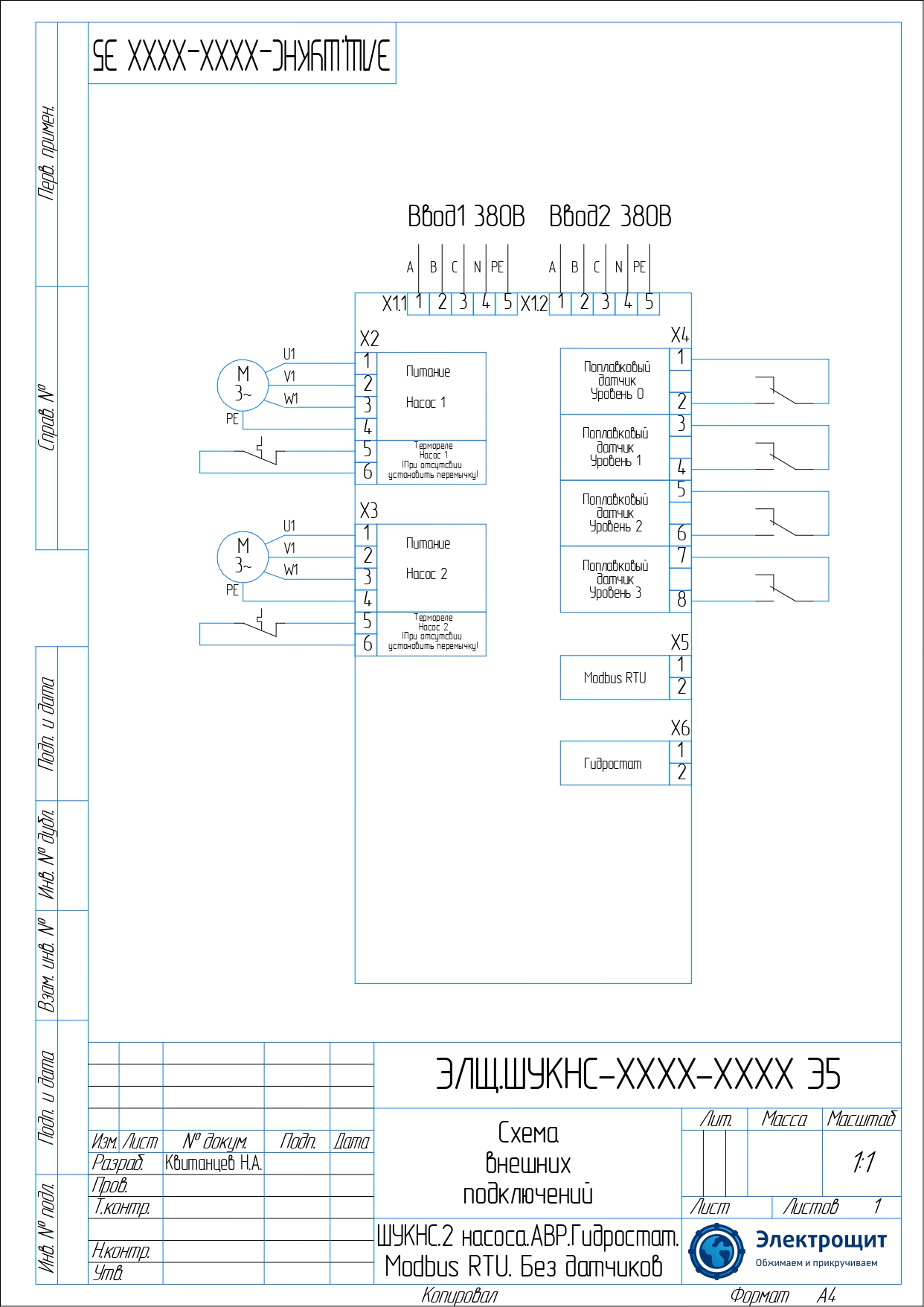

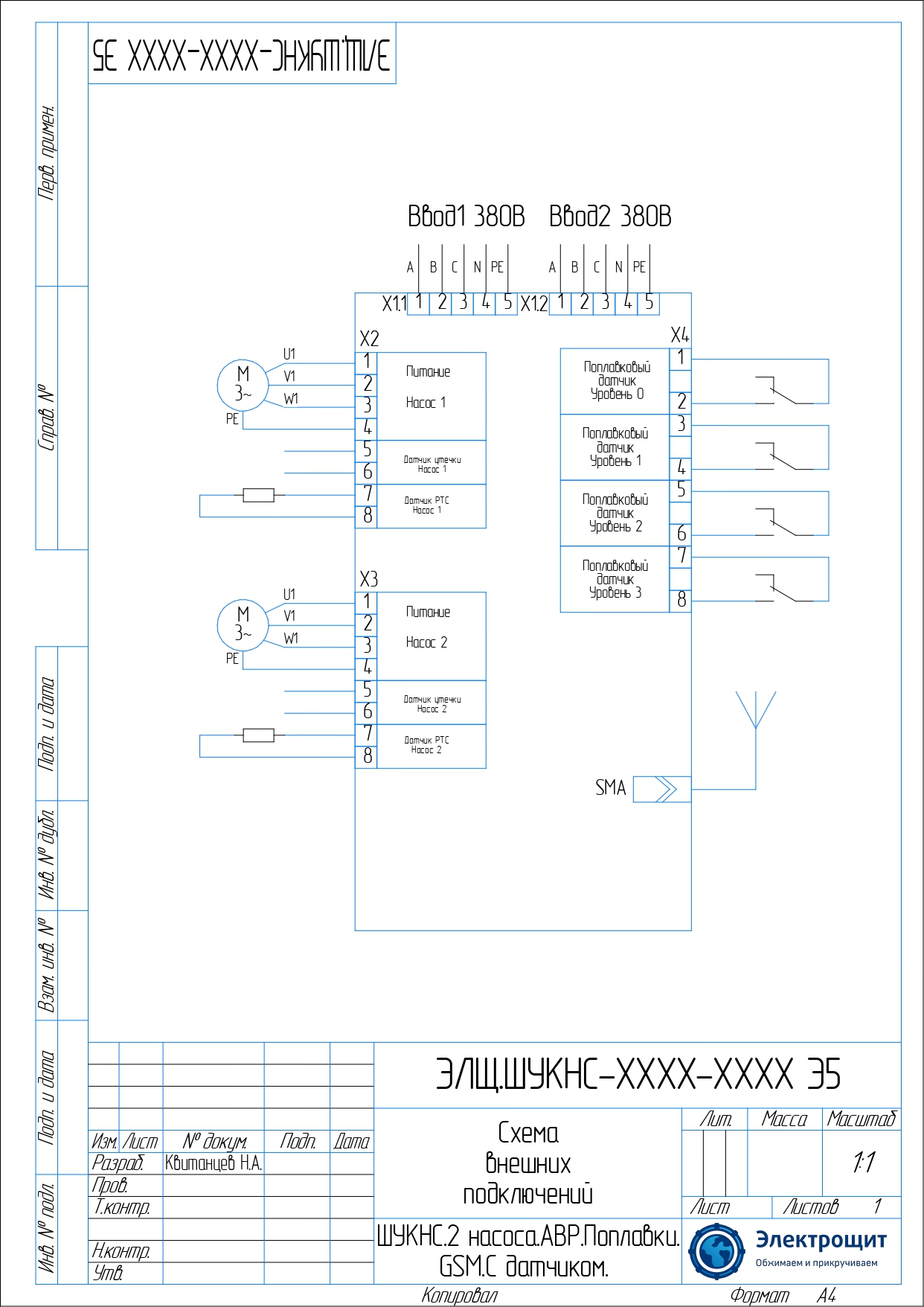

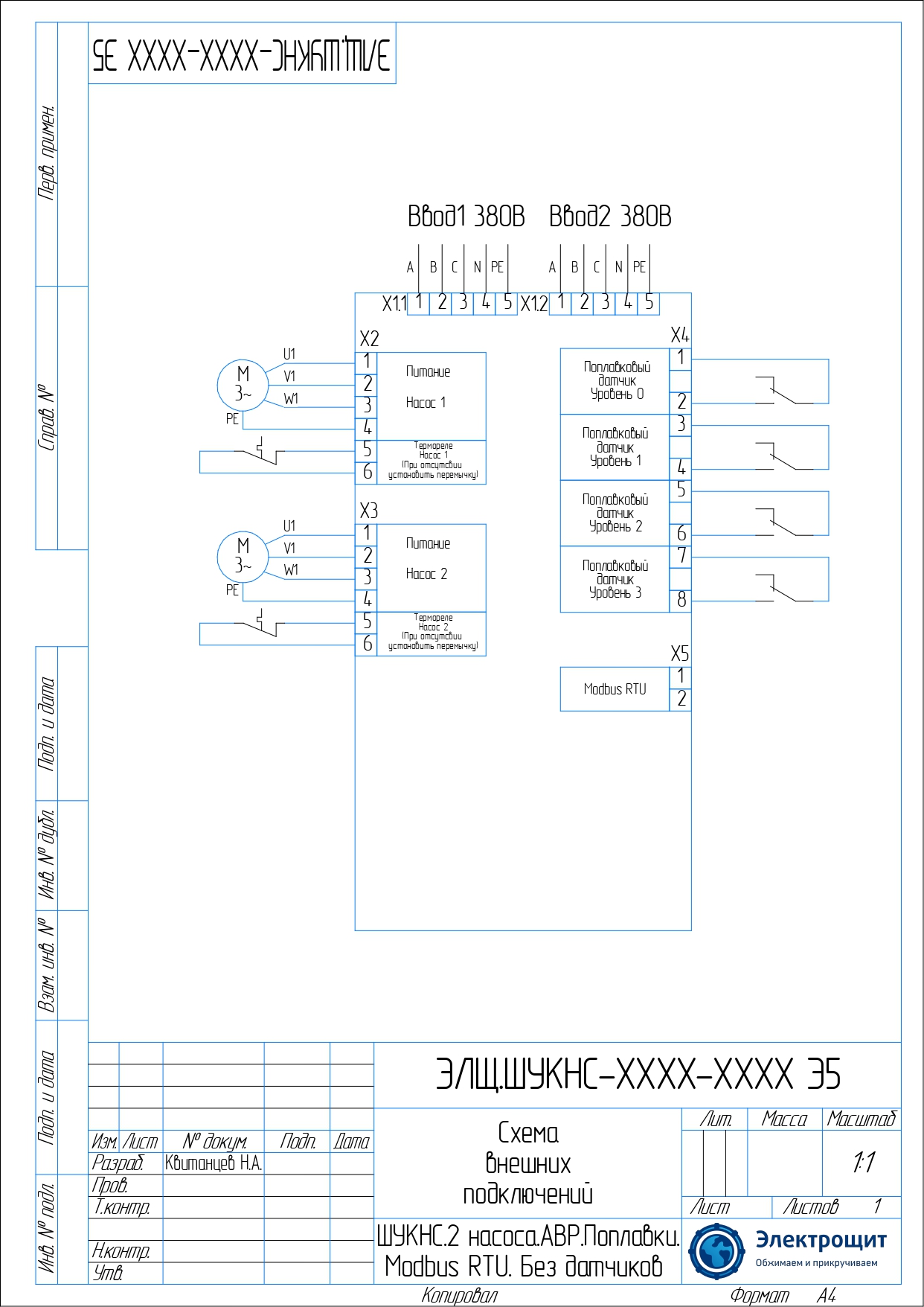

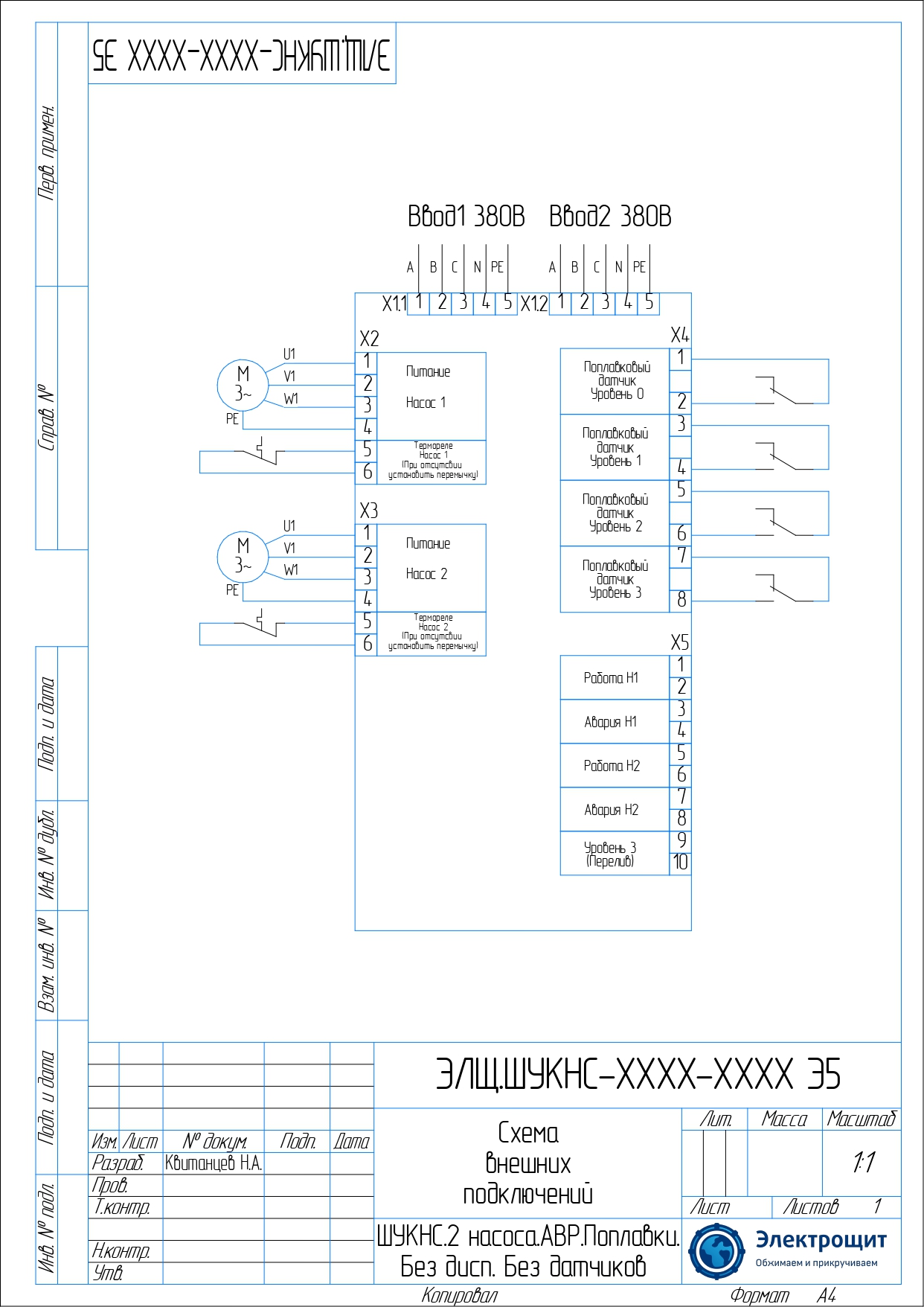

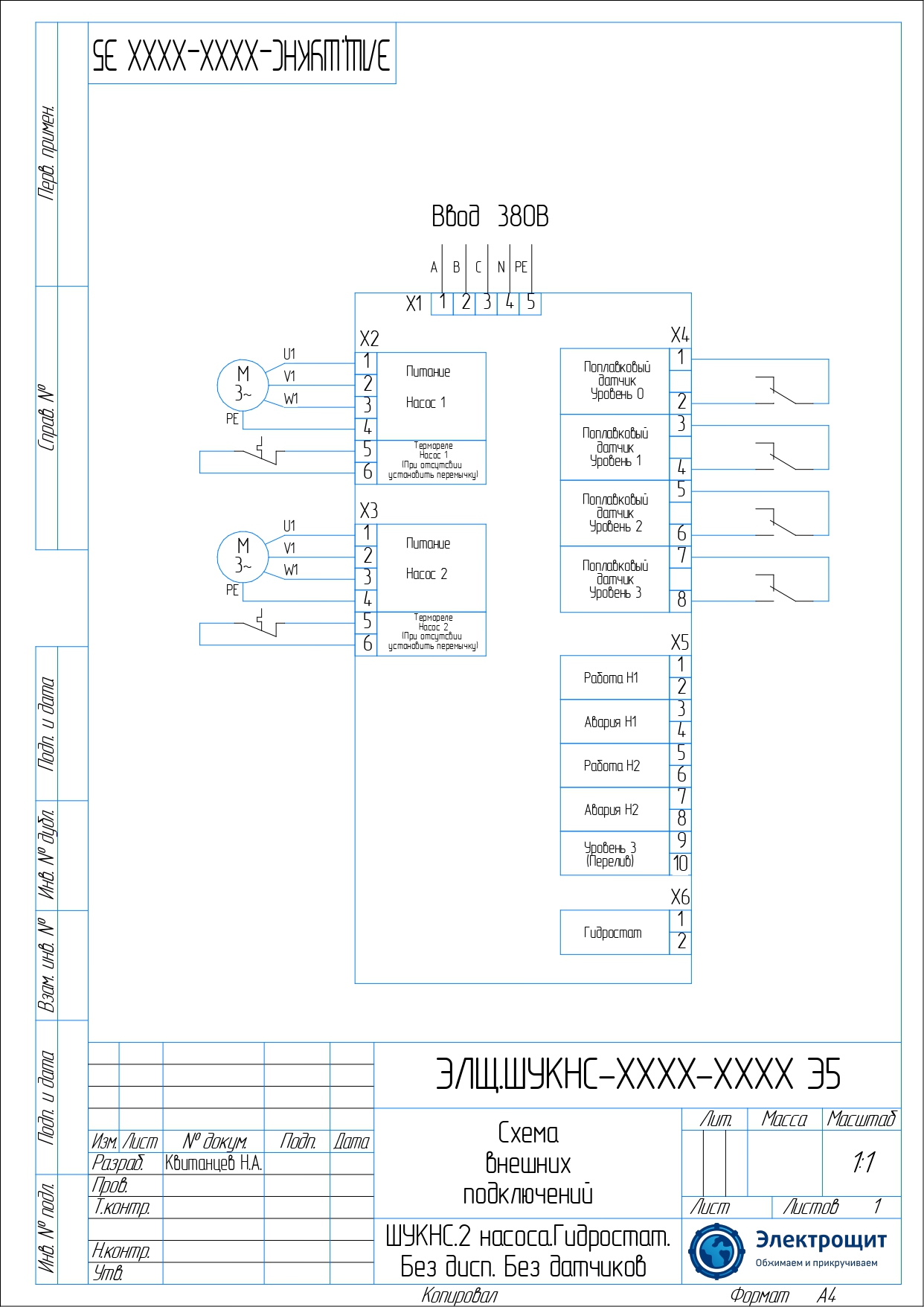

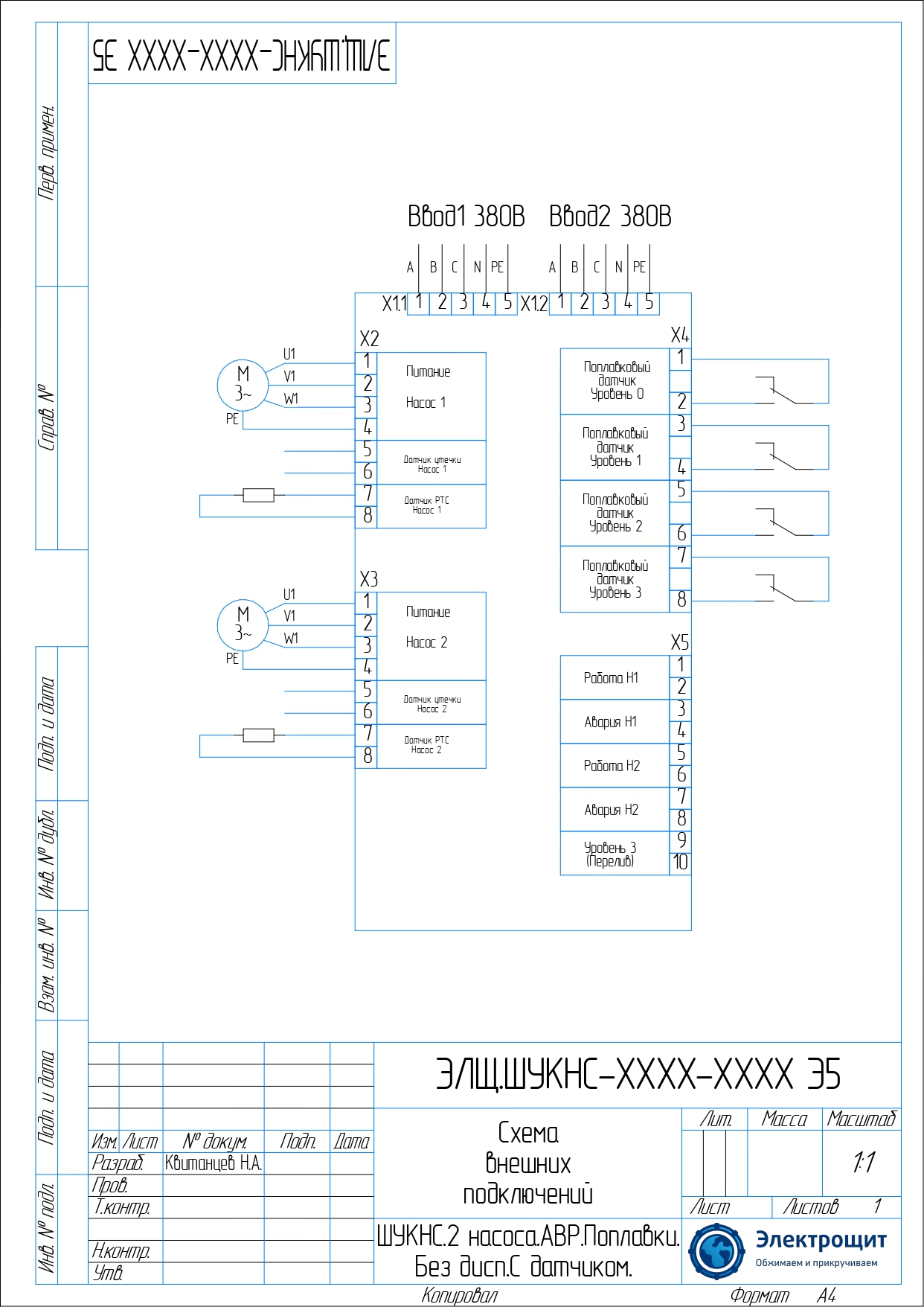

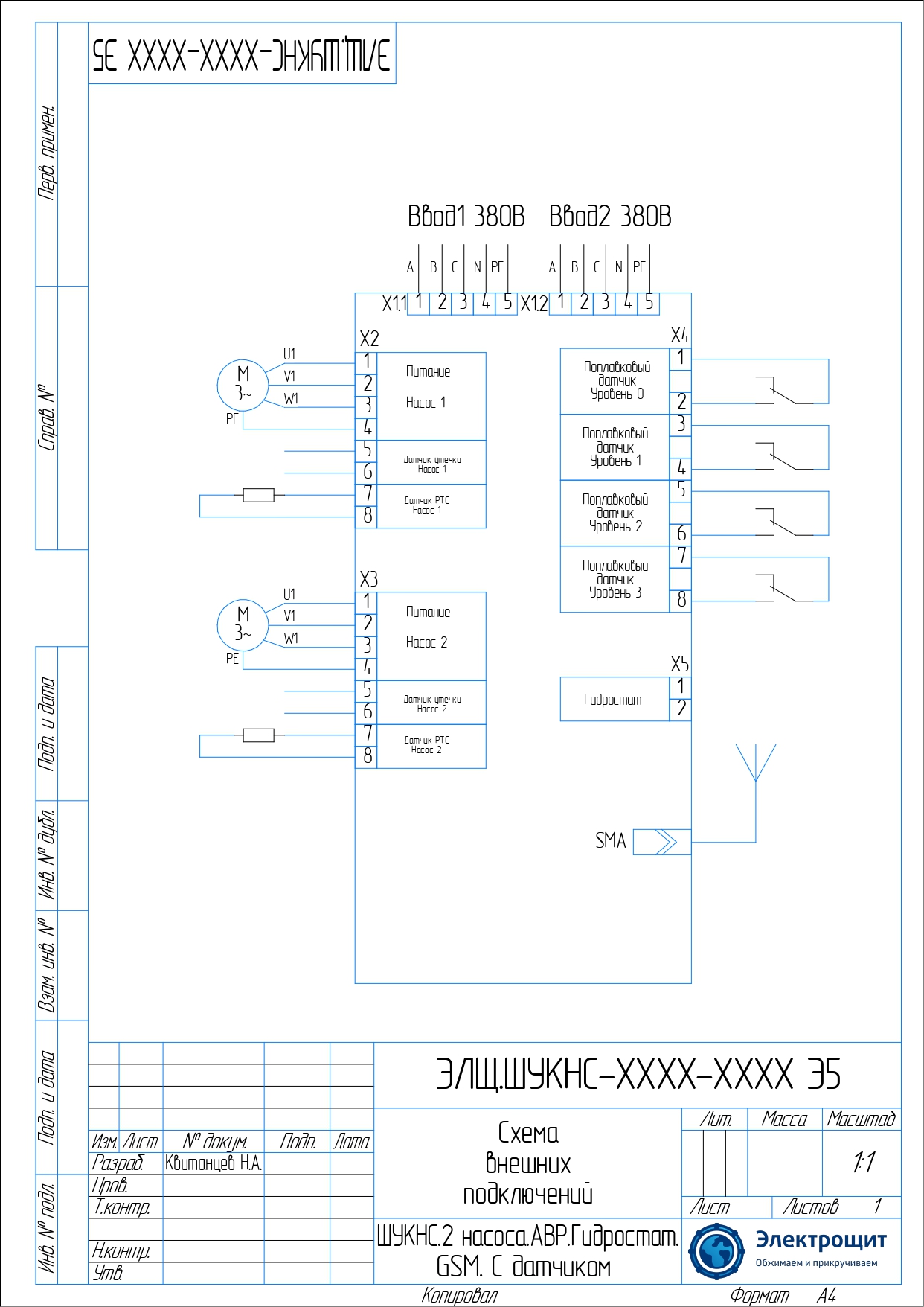

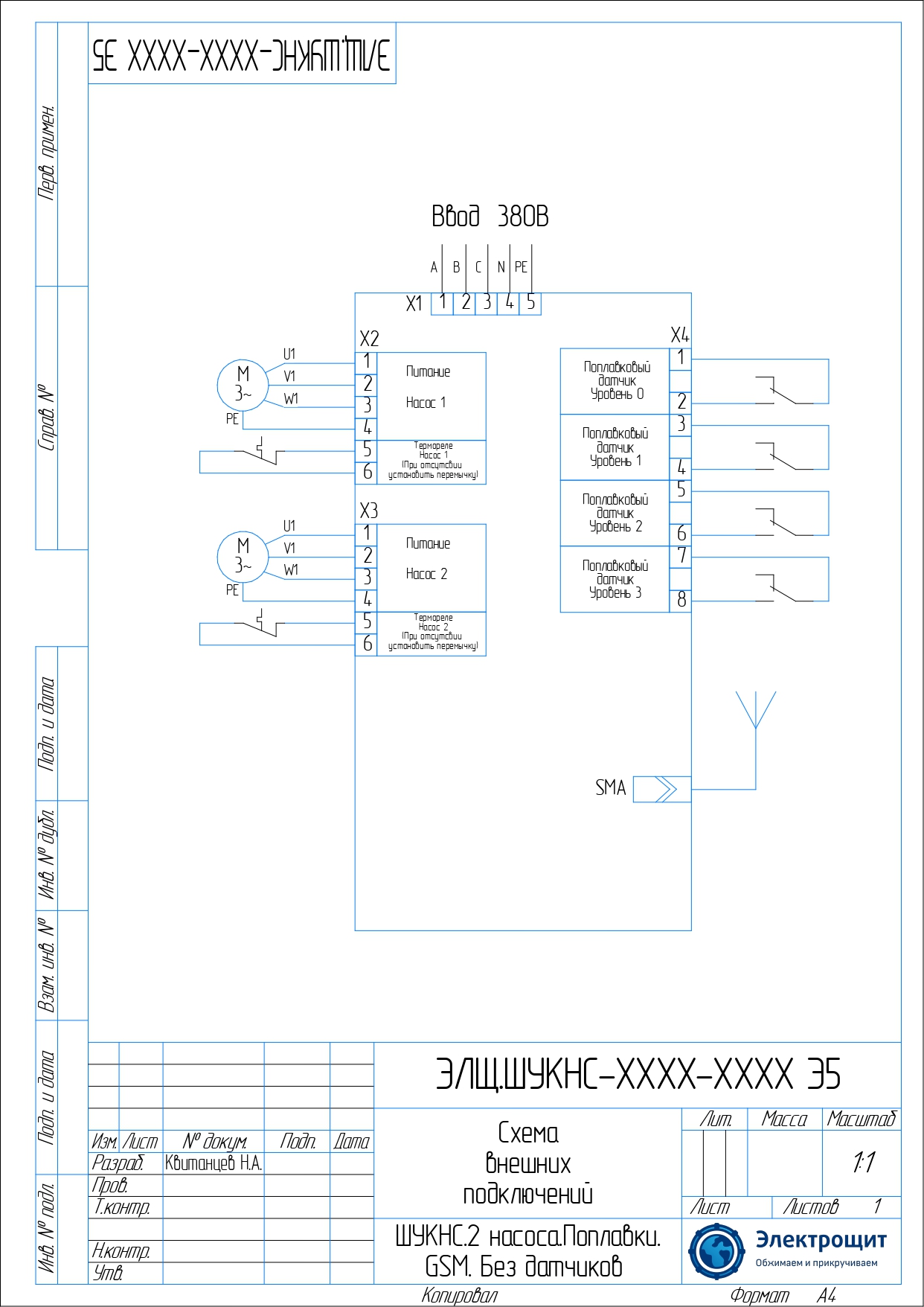

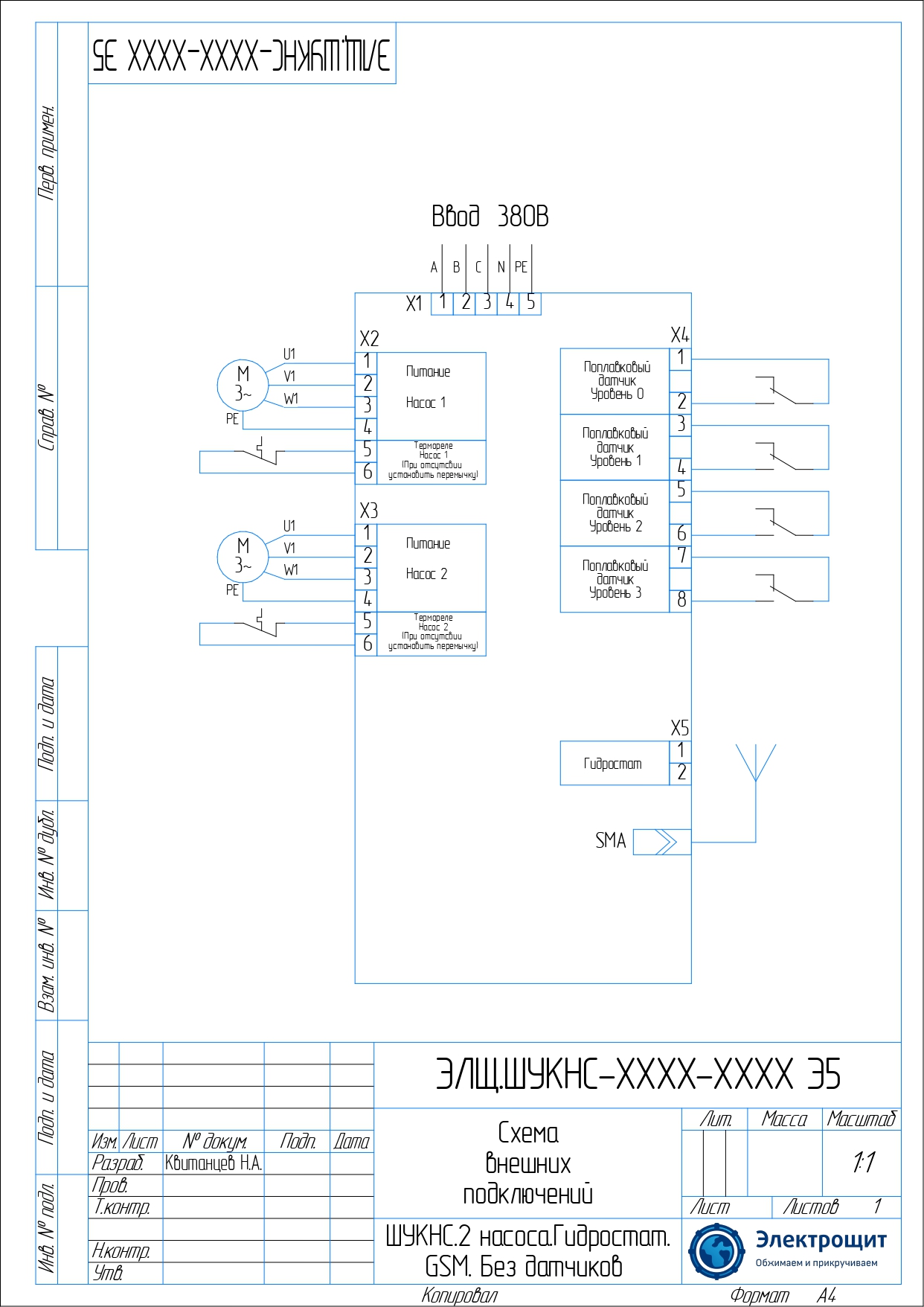

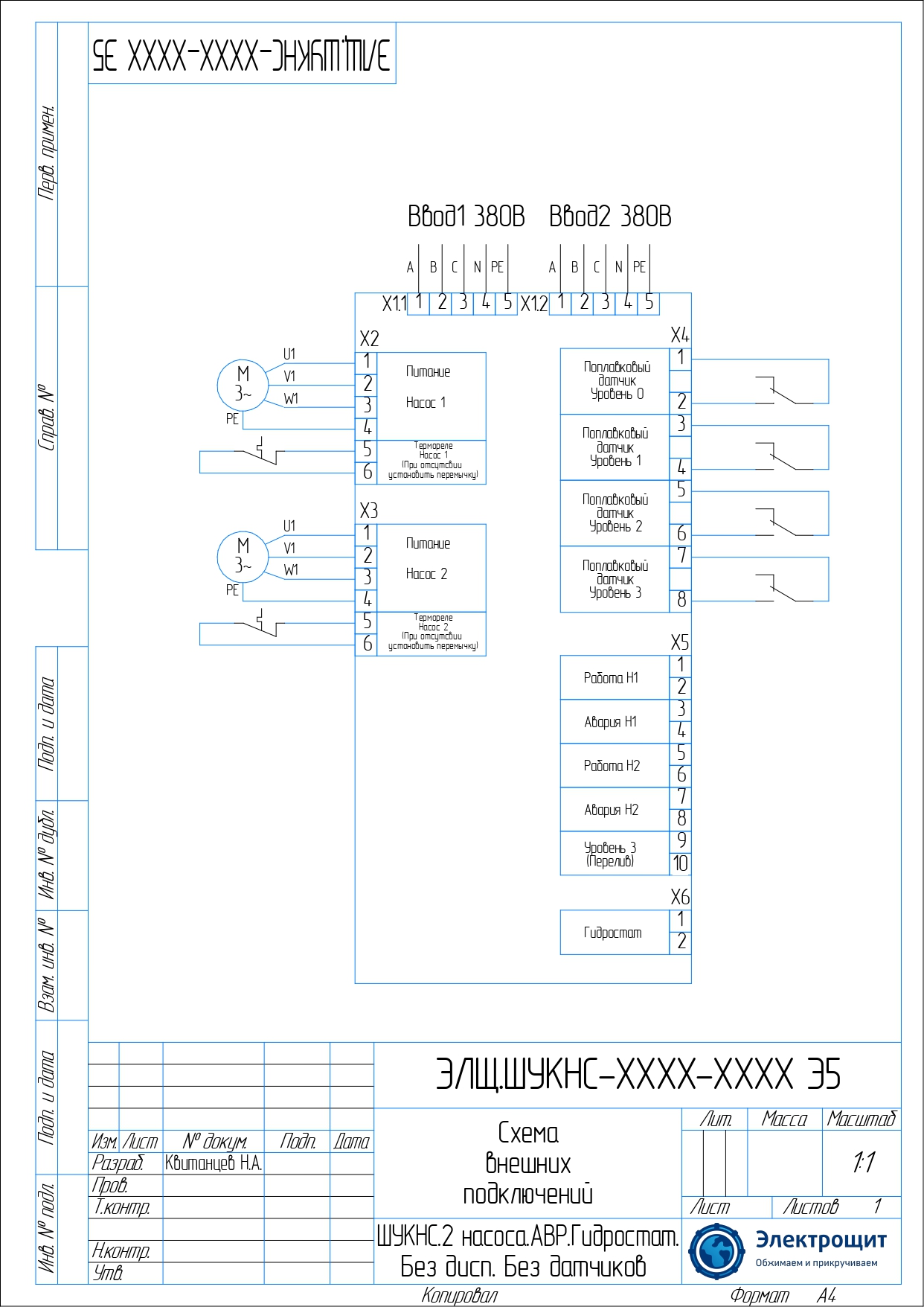

.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)

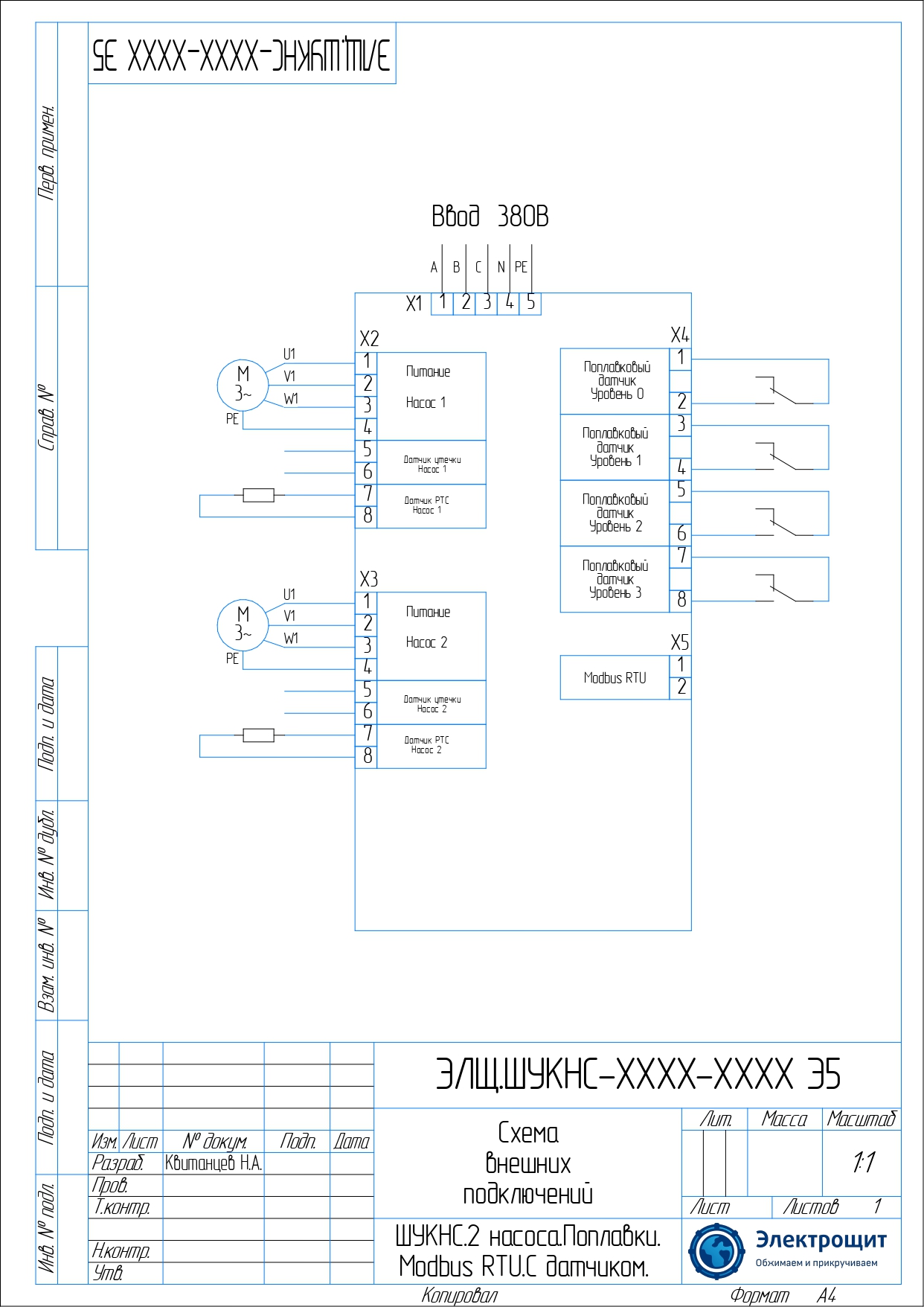

.jpg "Схема подключения 2 насоса, Поплавки, Modbus RTU, С датчиком")

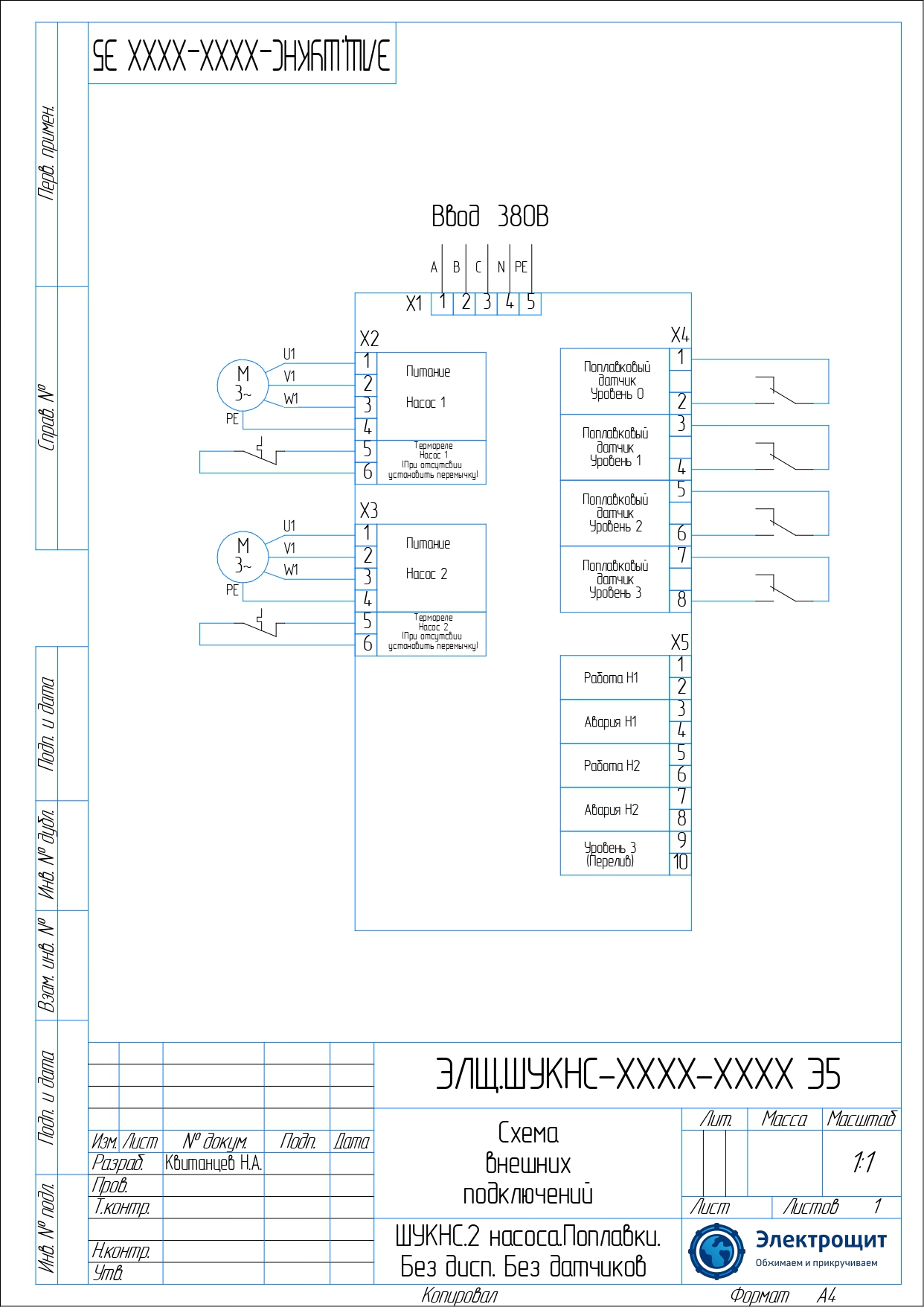

.jpg "Схема подключения 2 насоса, Поплавки, Без дисп, Без датчиков")

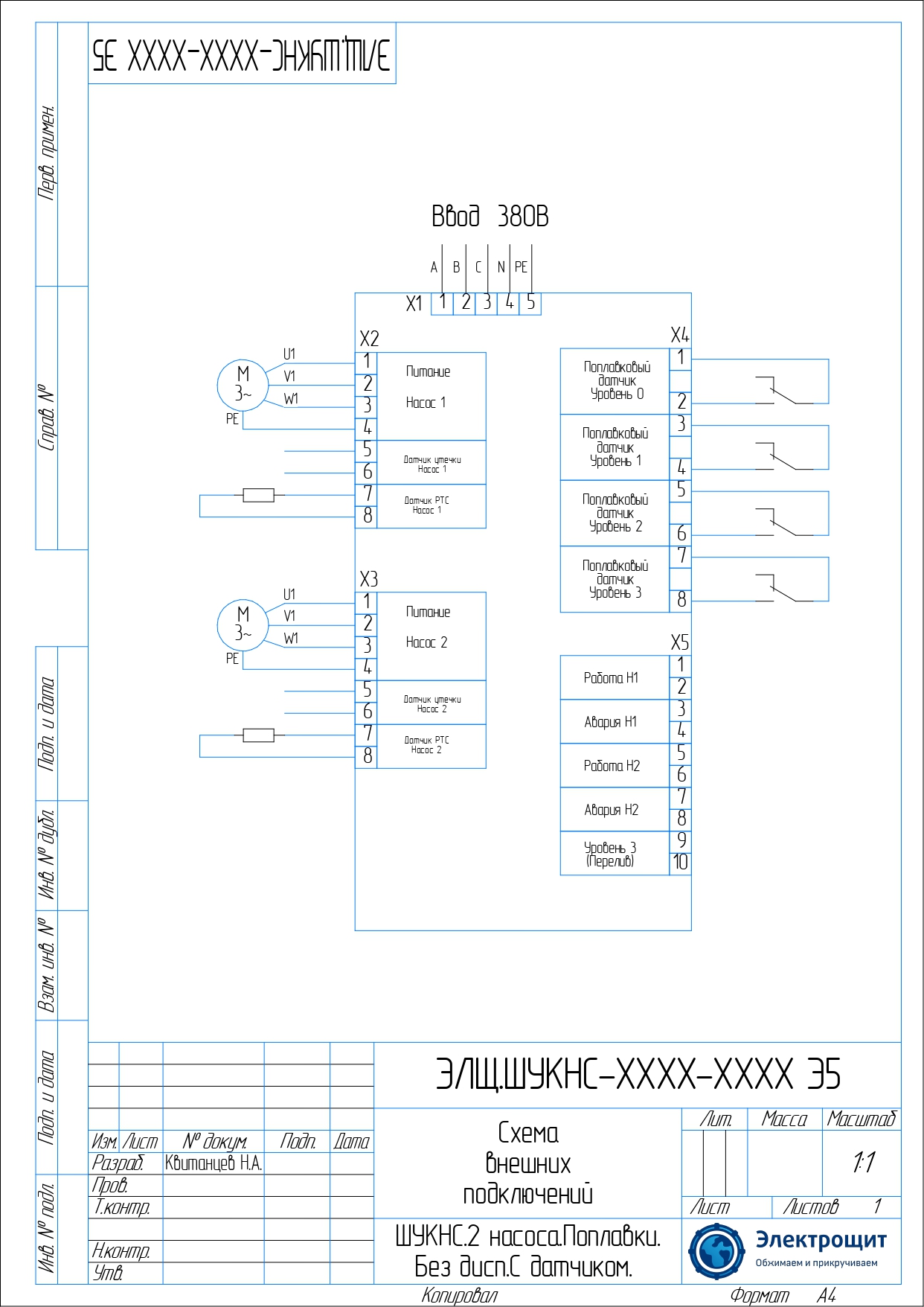

.jpg "Схема подключения 2 насоса, Поплавки, Без дисп, С датчиком")

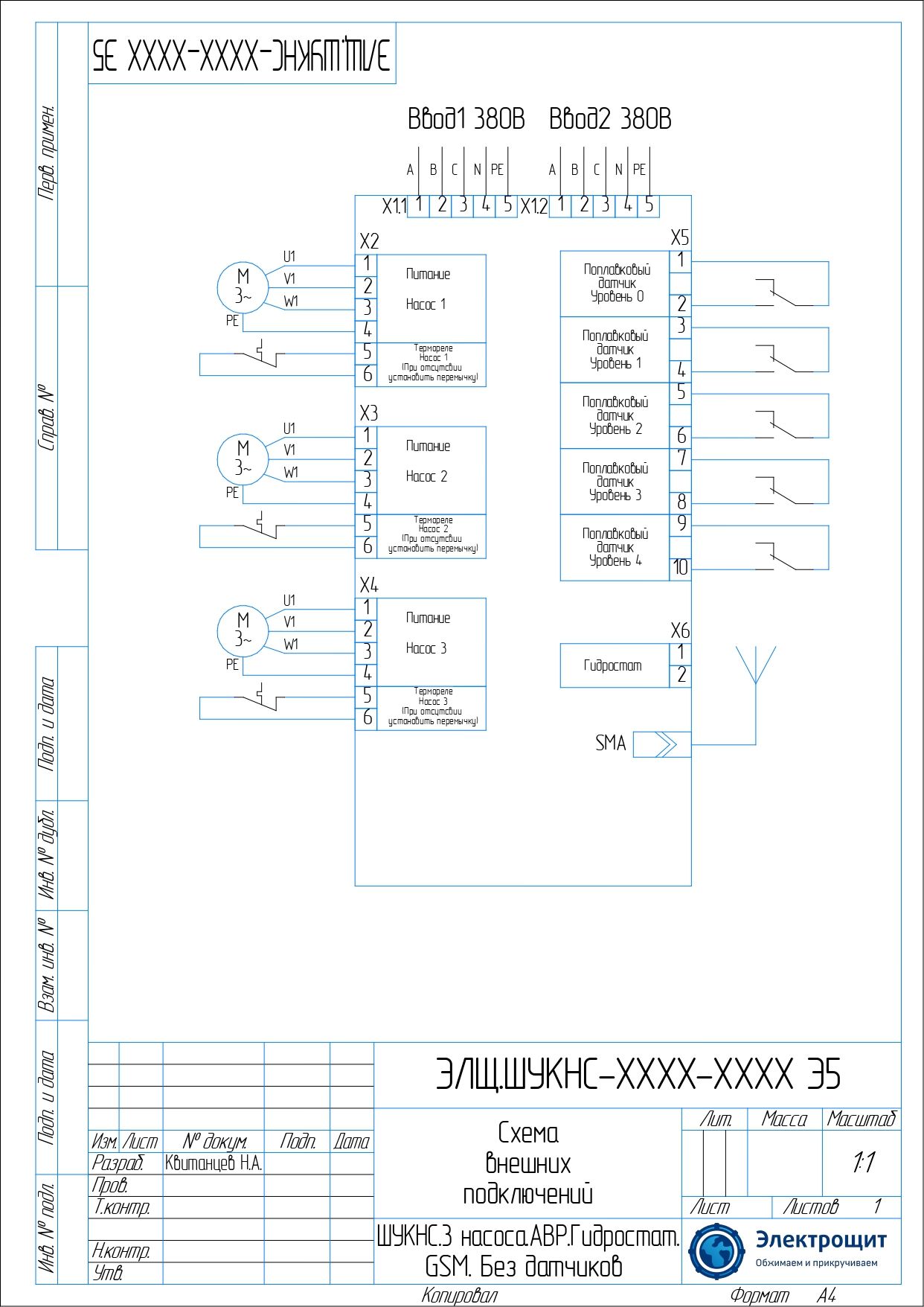

.jpg "Схема подключения 3 насоса, АВР, Гидростат, GSM, Без датчиков")

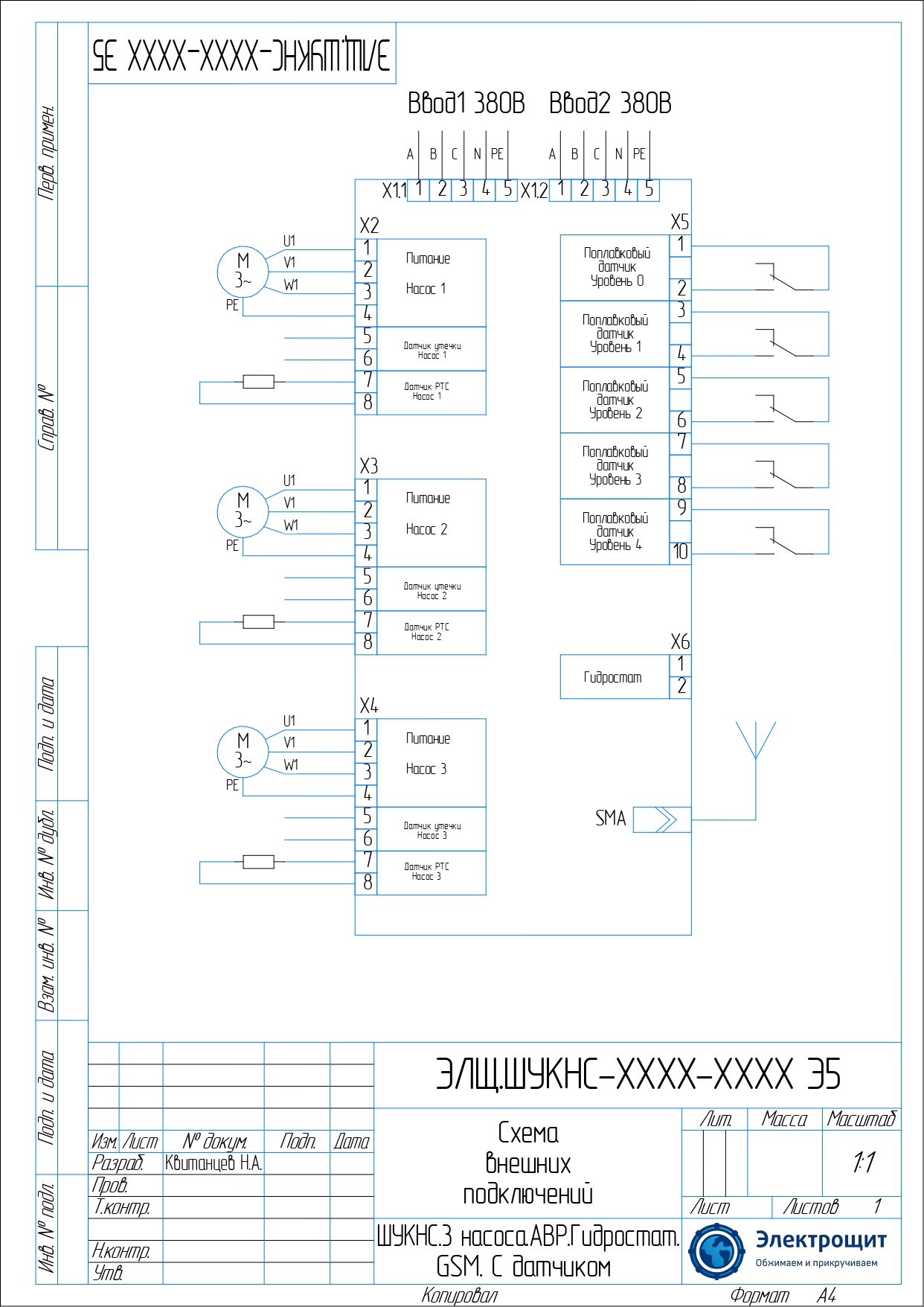

.jpg "Схема подключения 3 насоса, АВР, Гидростат, GSM, С датчиком")

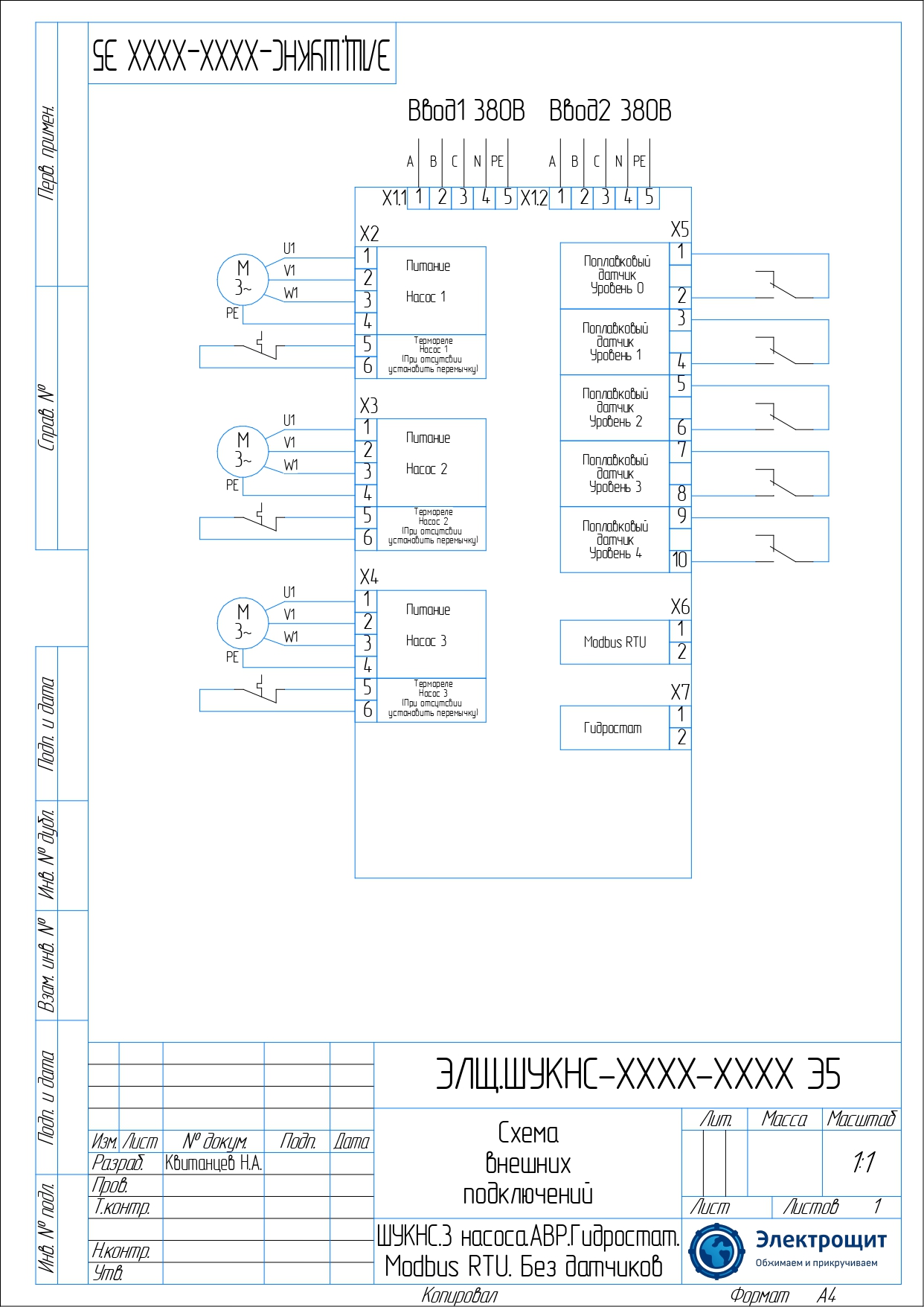

.jpg "Схема подключения 3 насоса, АВР, Гидростат, Modbus RTU, Без датчиков")
.jpg "Схема подключения 3 насоса, АВР, Гидростат, Modbus RTU, С датчиком")

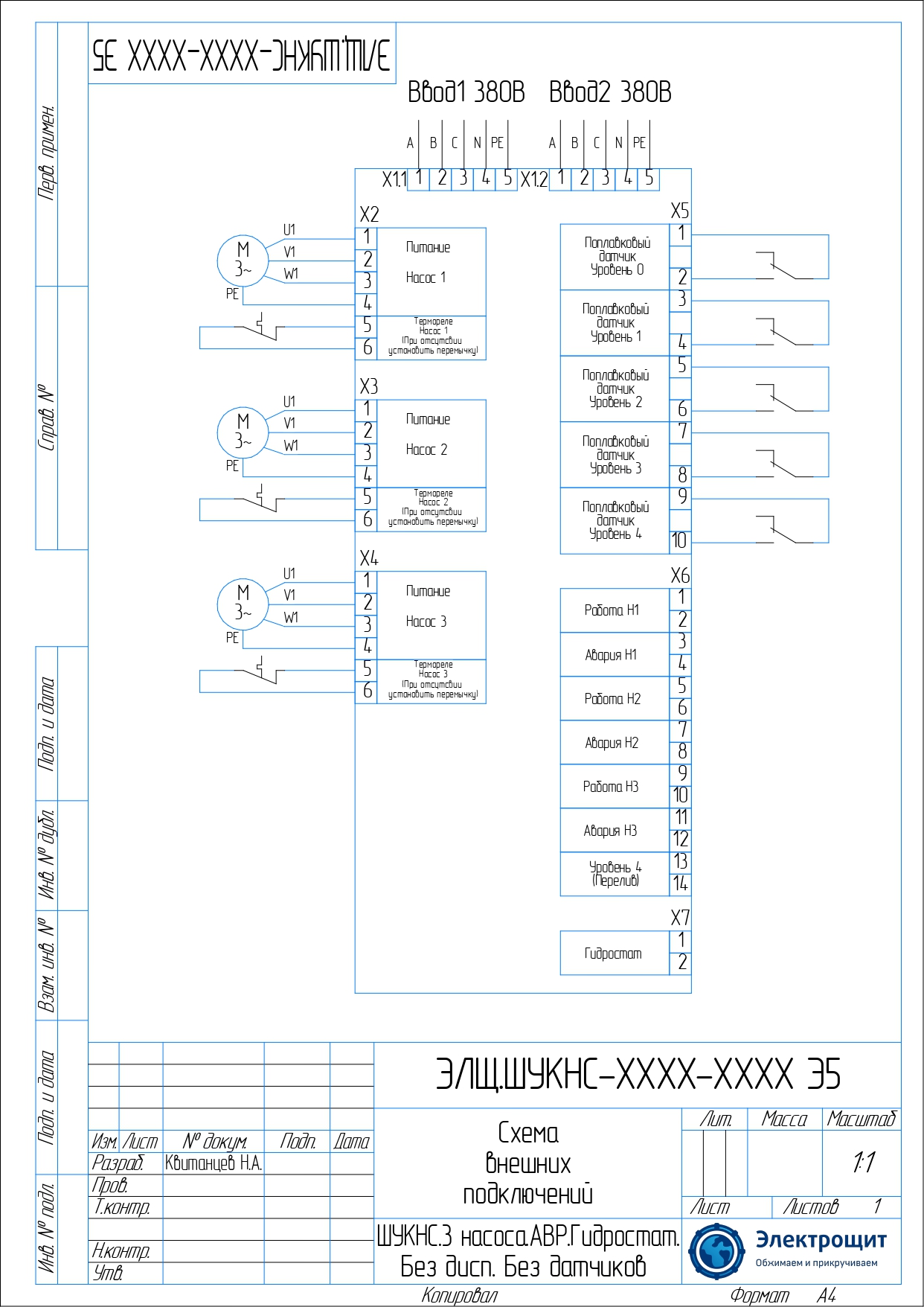

.jpg "Схема подключения 3 насоса, АВР, Гидростат, Без дисп, Без датчиков")

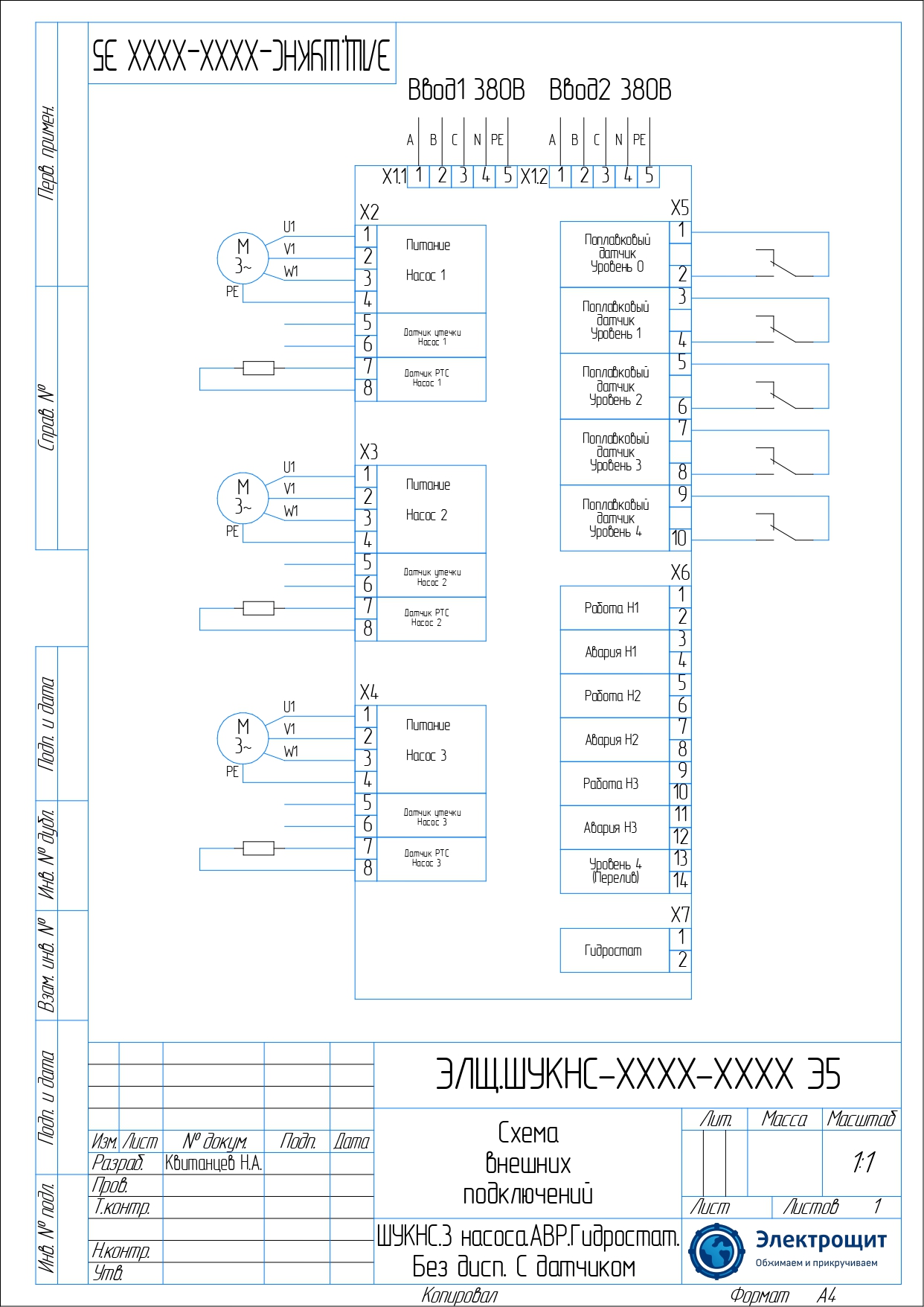

.jpg)

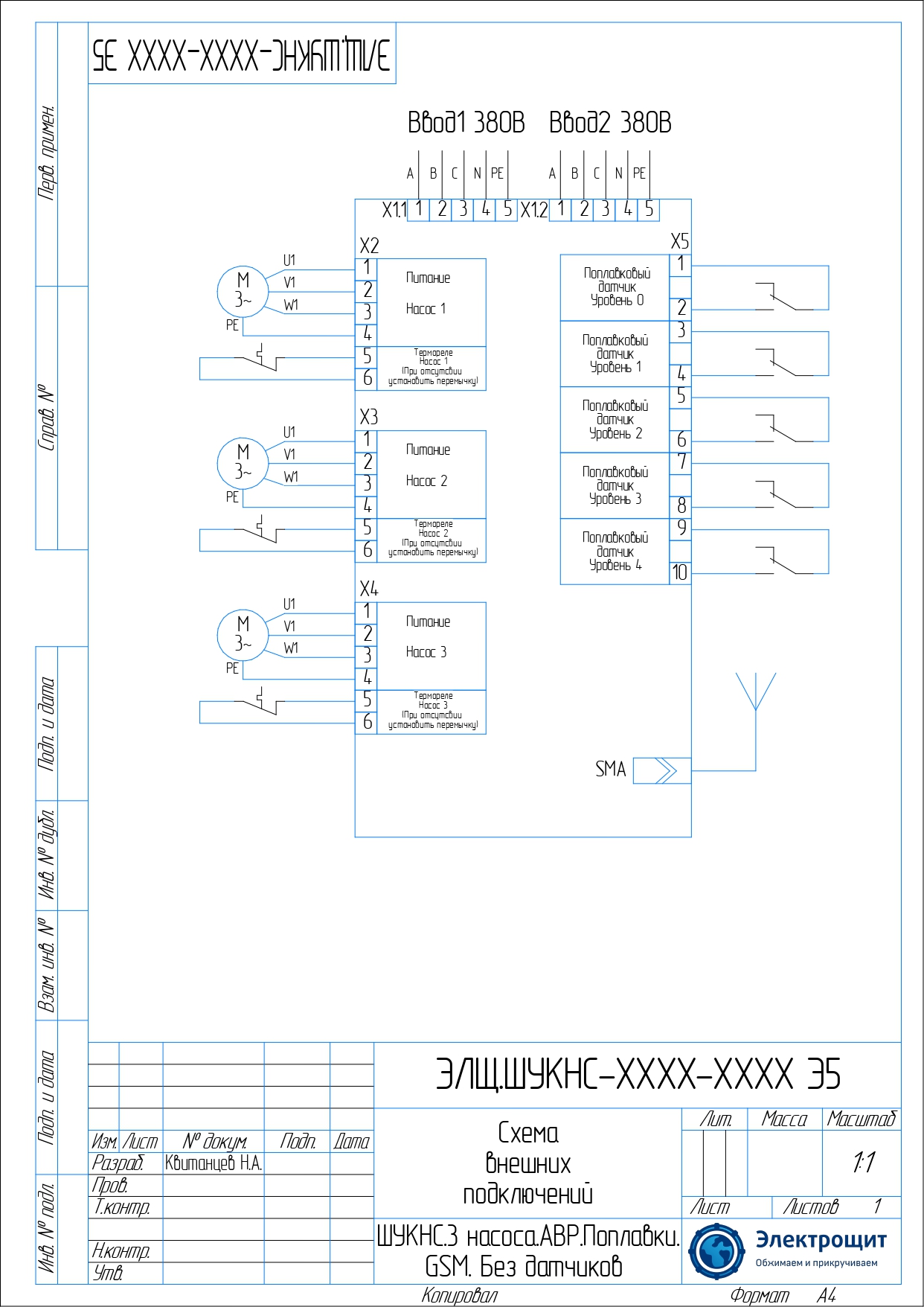

.jpg "Схема подключения 3 насоса, АВР, Поплавки, GSM, Без датчиков")

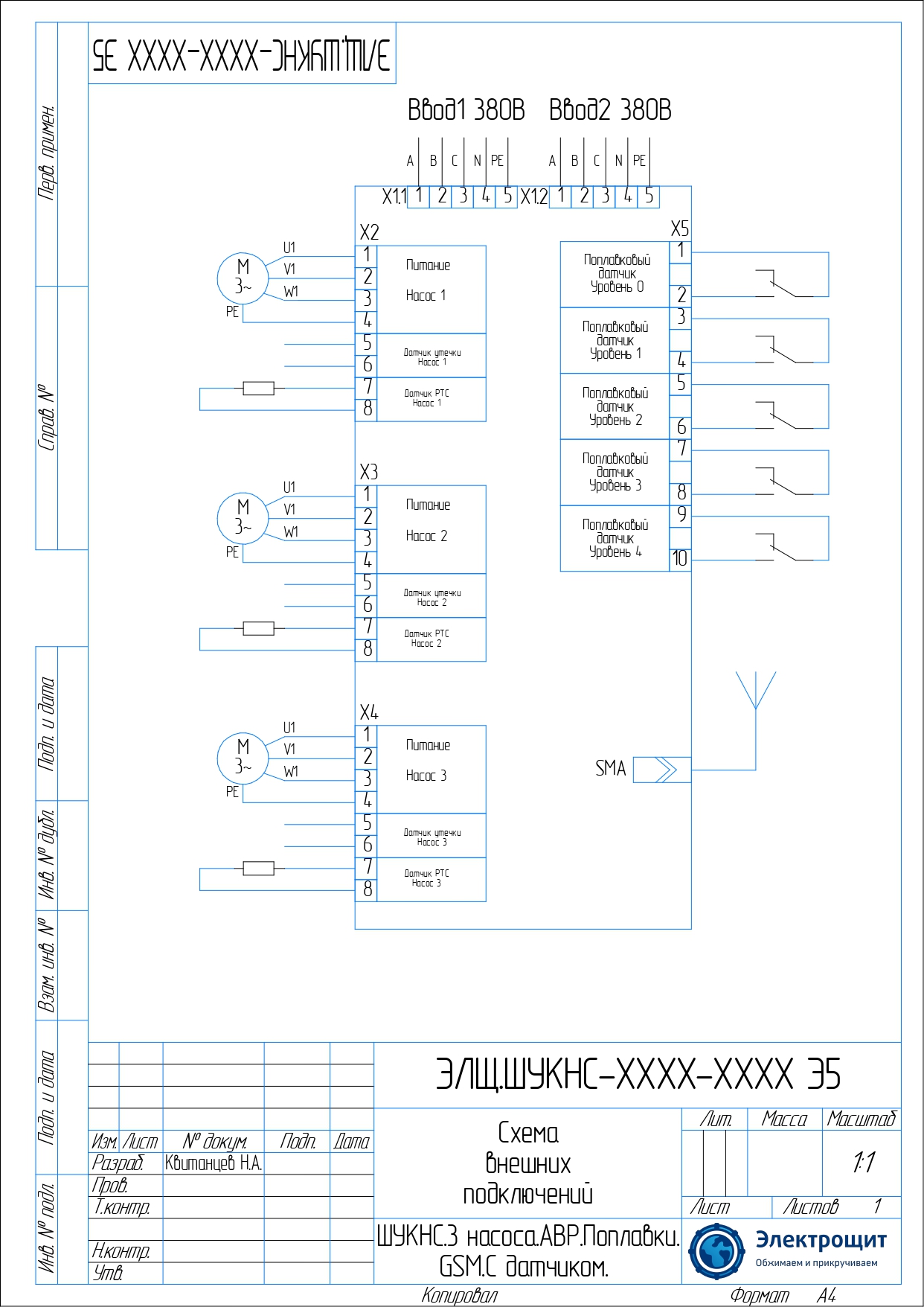

.jpg "Схема подключения 3 насоса, АВР, Поплавки, GSM, С датчиком")

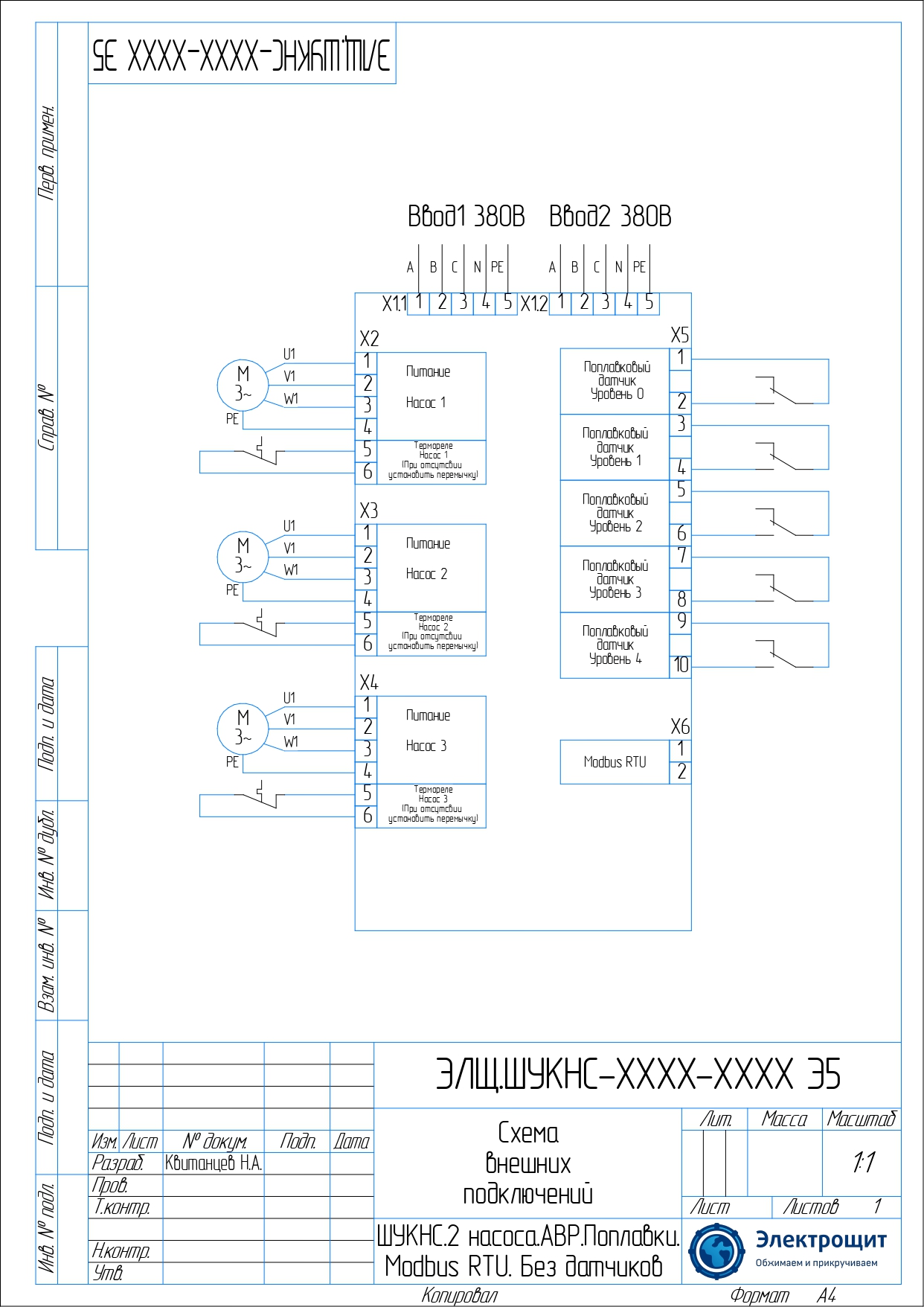

.jpg "Схема подключения 3 насоса, АВР, Поплавки, Modbus RTU, Без датчиков")
.jpg "Схема подключения 3 насоса, АВР, Поплавки, Modbus RTU, С датчиком")
.jpg "Схема подключения 3 насоса, АВР, Поплавки, Без дисп, Без датчиков")

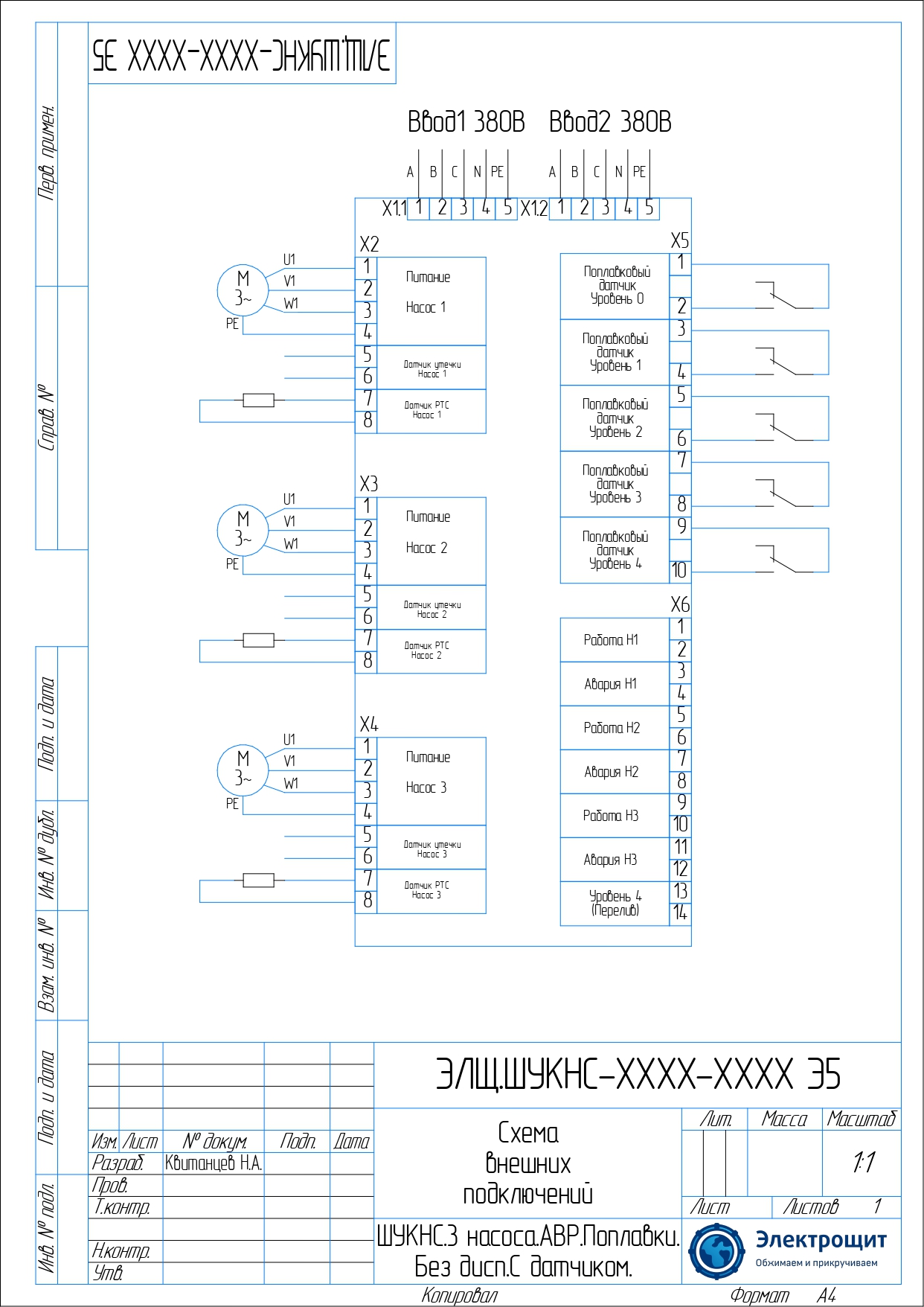

.jpg "Схема подключения 3 насоса, АВР, Поплавки, Без дисп, С датчиком")

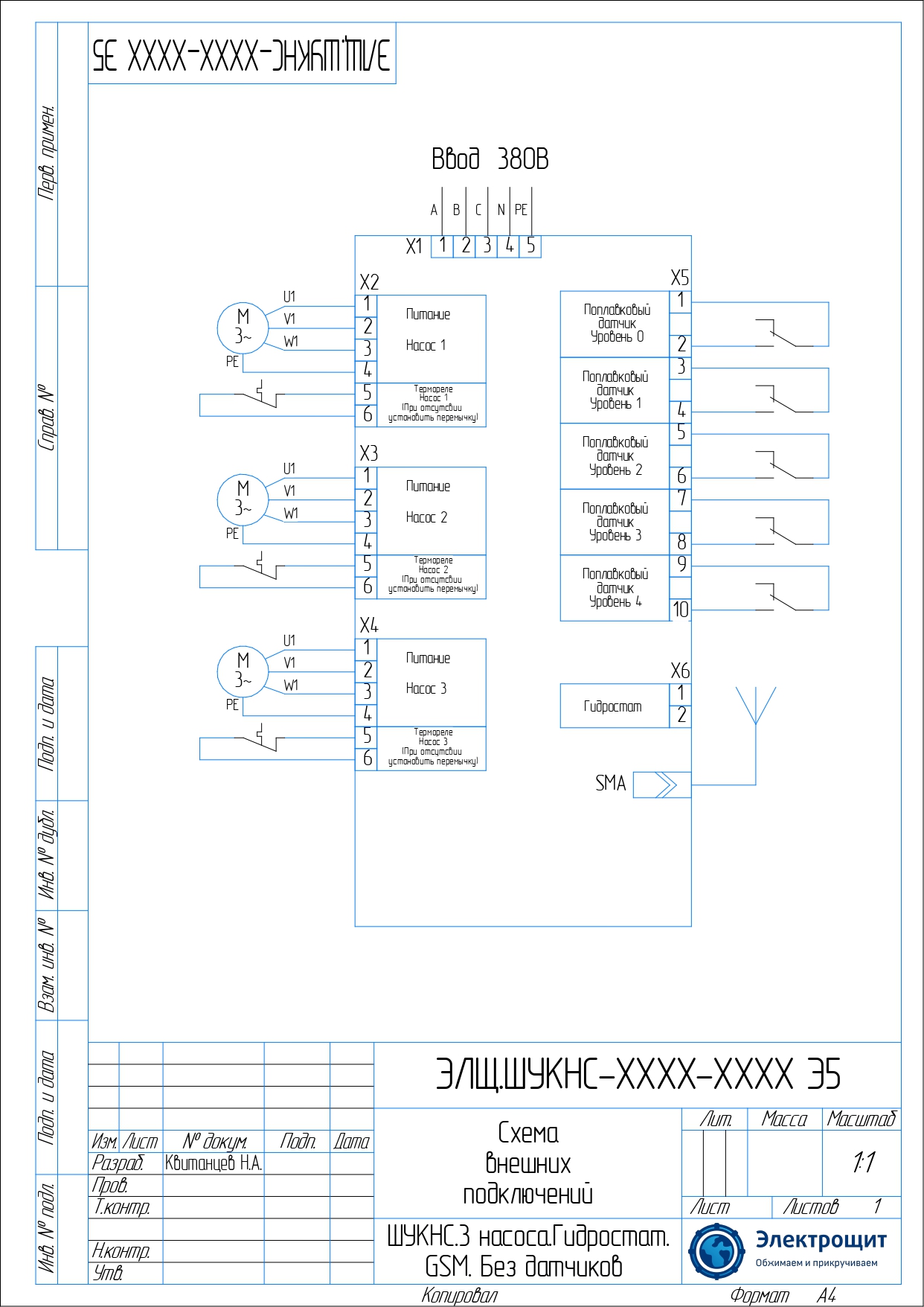

.jpg "Схема подключения 3 насоса, Гидростат, GSM, Без датчиков")

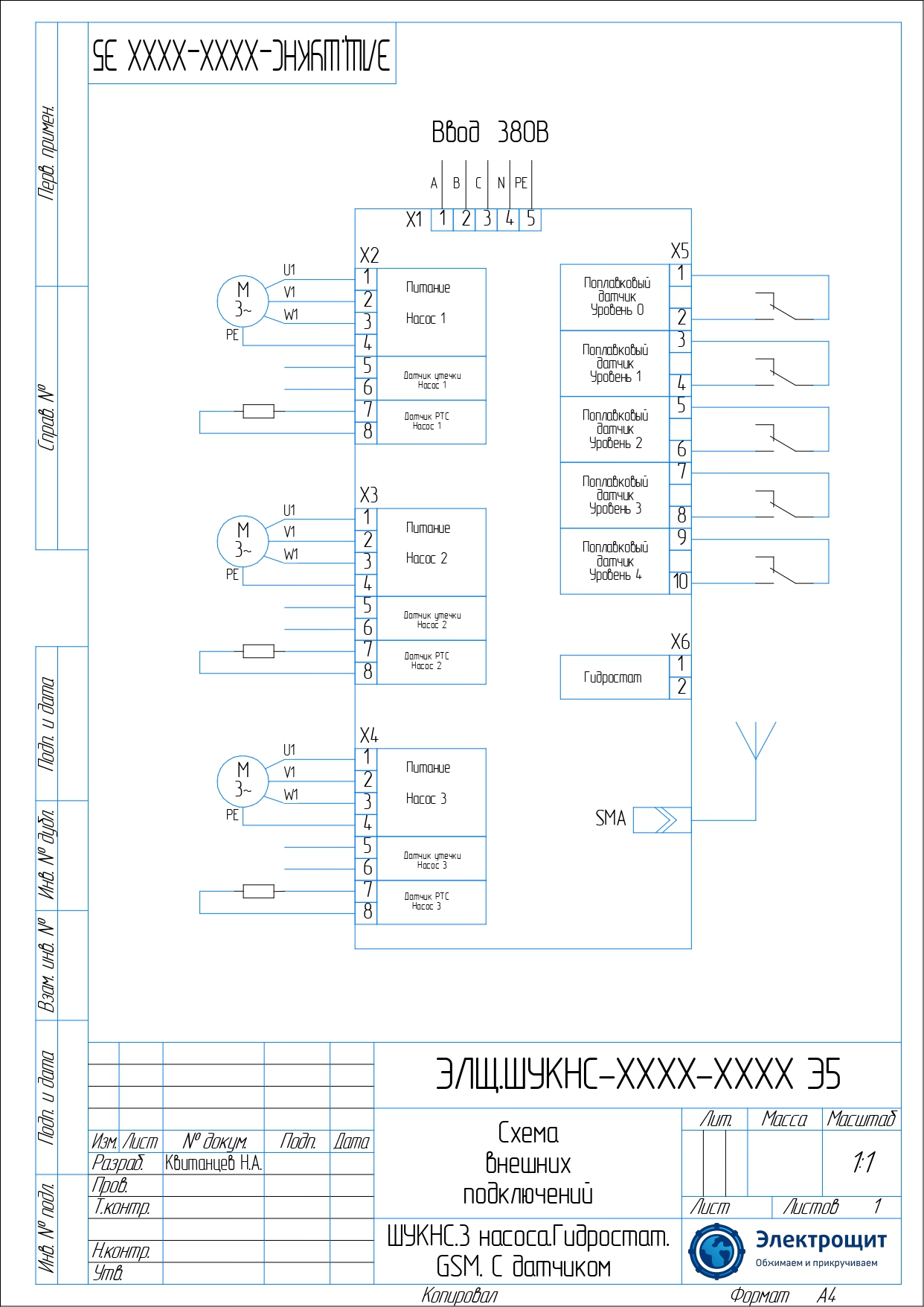

.jpg "Схема подключения 3 насоса, Гидростат, GSM, С датчико")

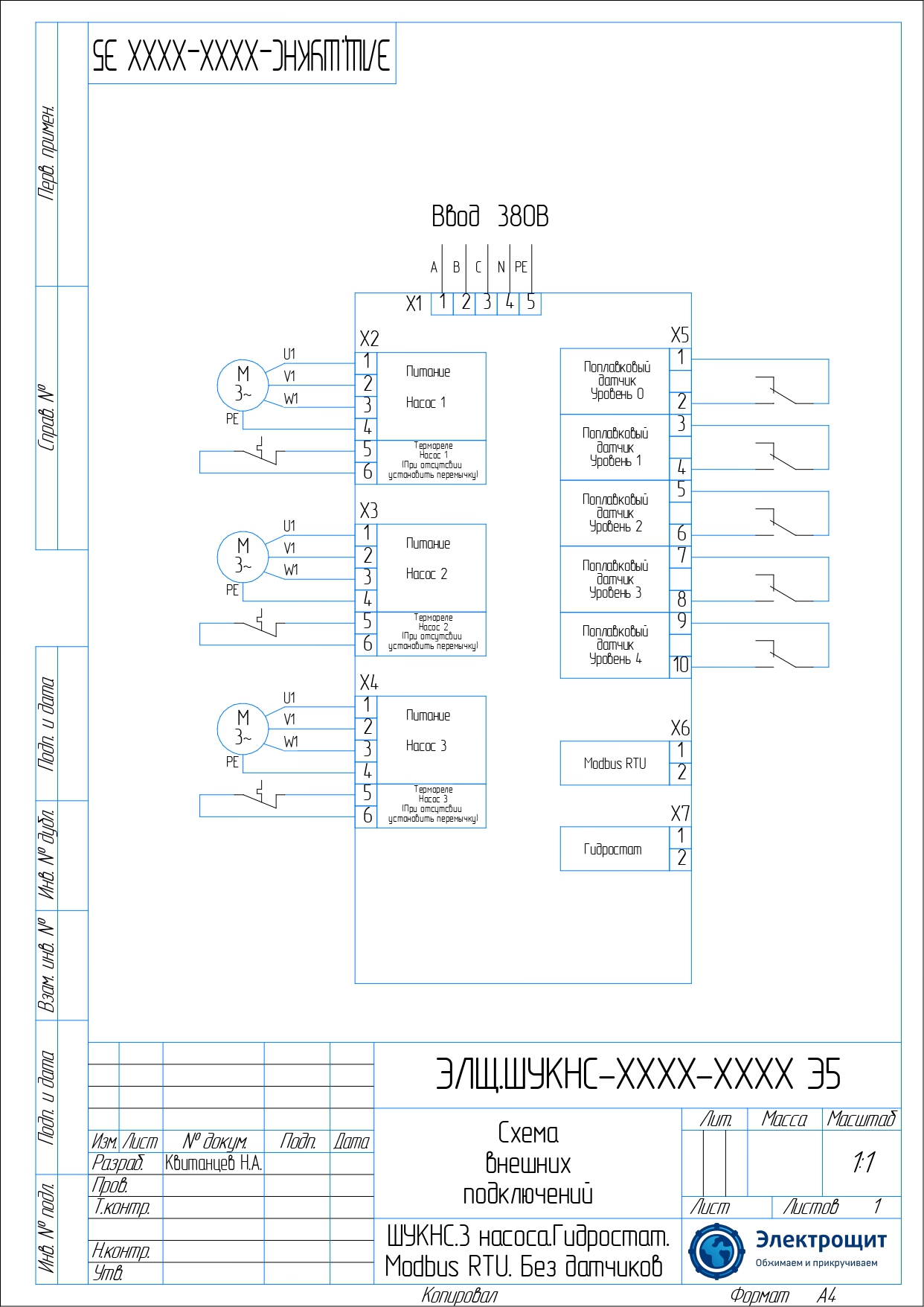

.jpg "Схема подключения 3 насоса, Гидростат, Modbus RTU, Без датчиков")

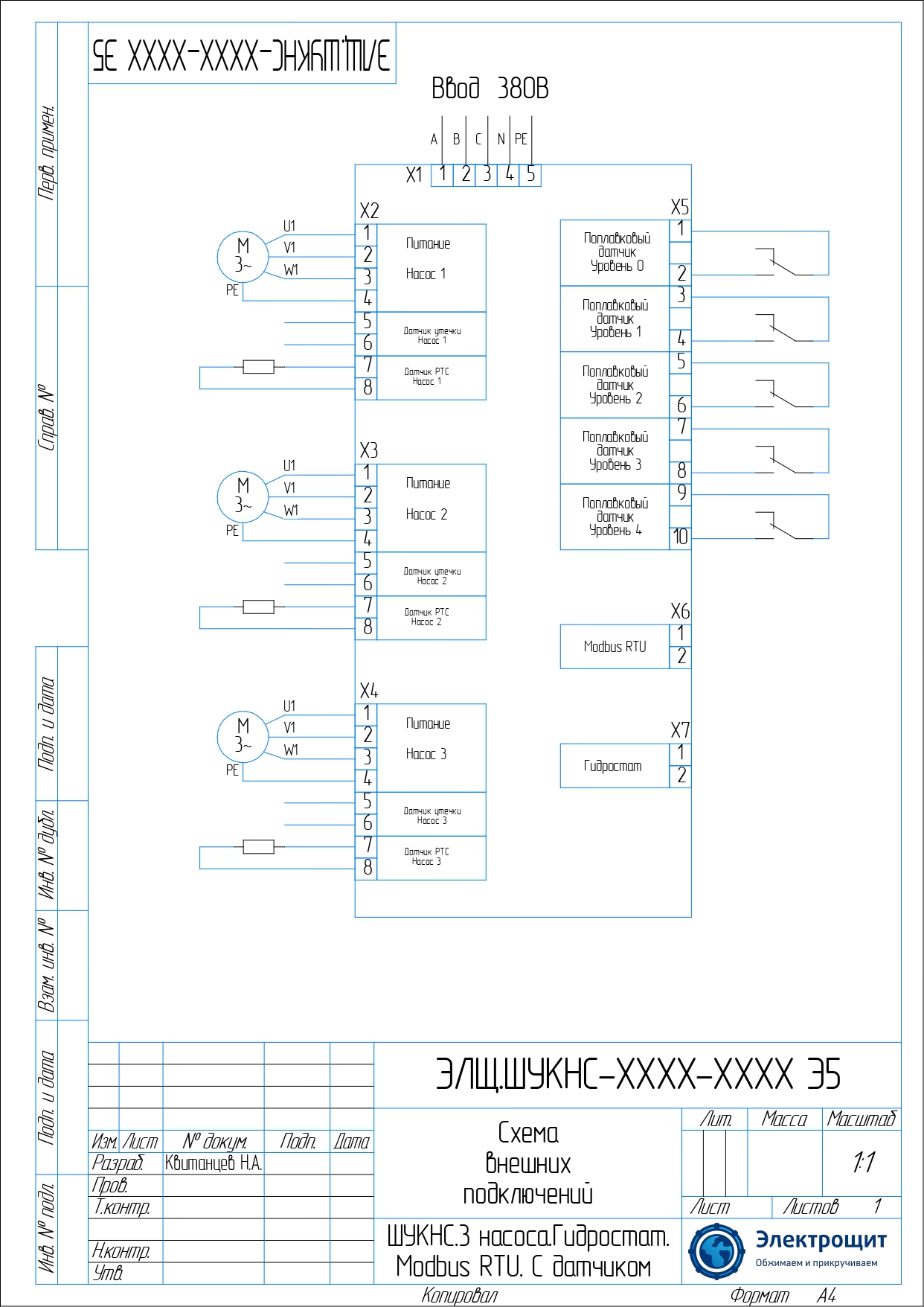

.jpg "Схема подключения 3 насоса, Гидростат, Modbus RTU, С датчиком")

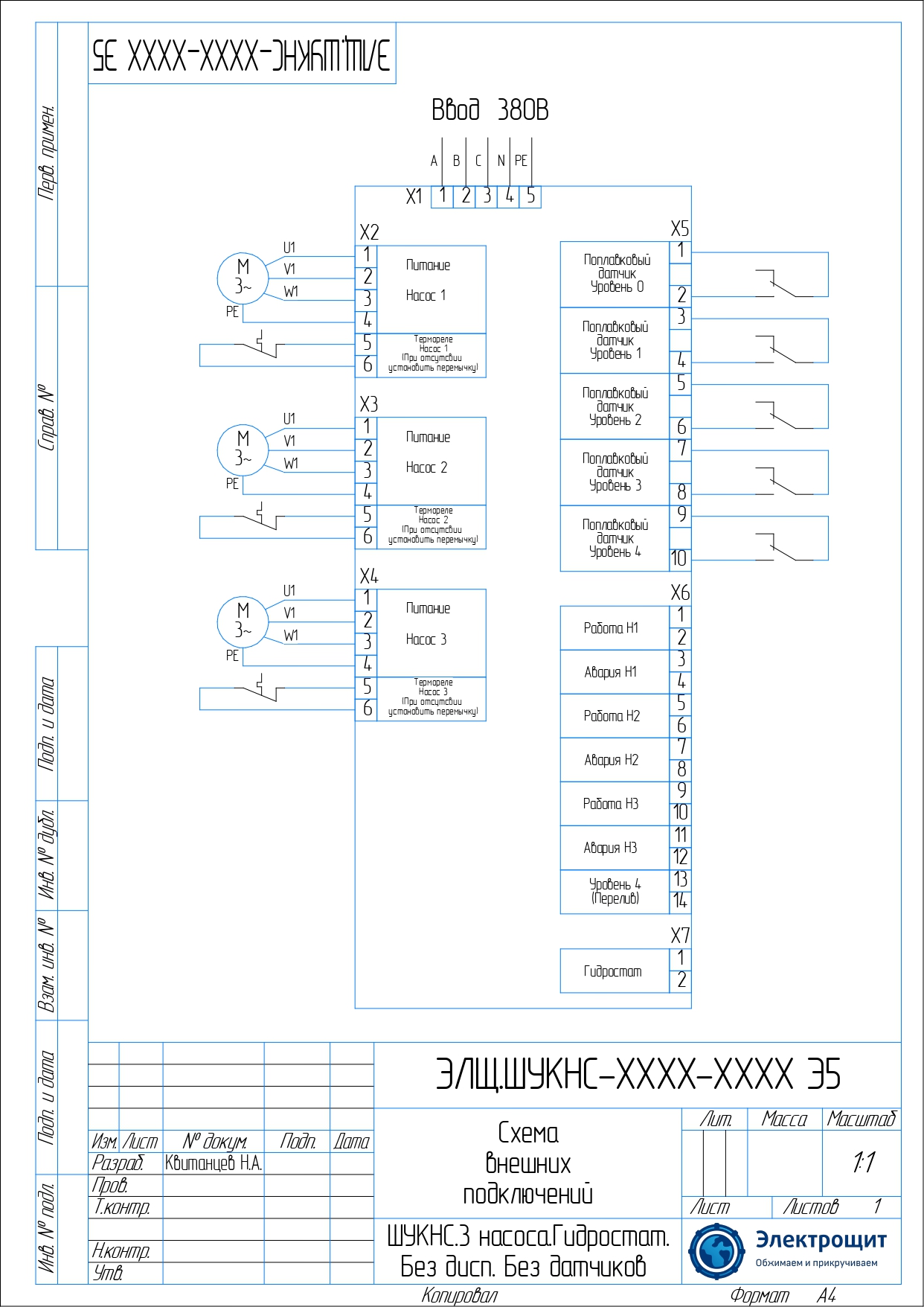

.jpg "Схема подключения 3 насоса, Гидростат, Без дисп, Без датчиков")

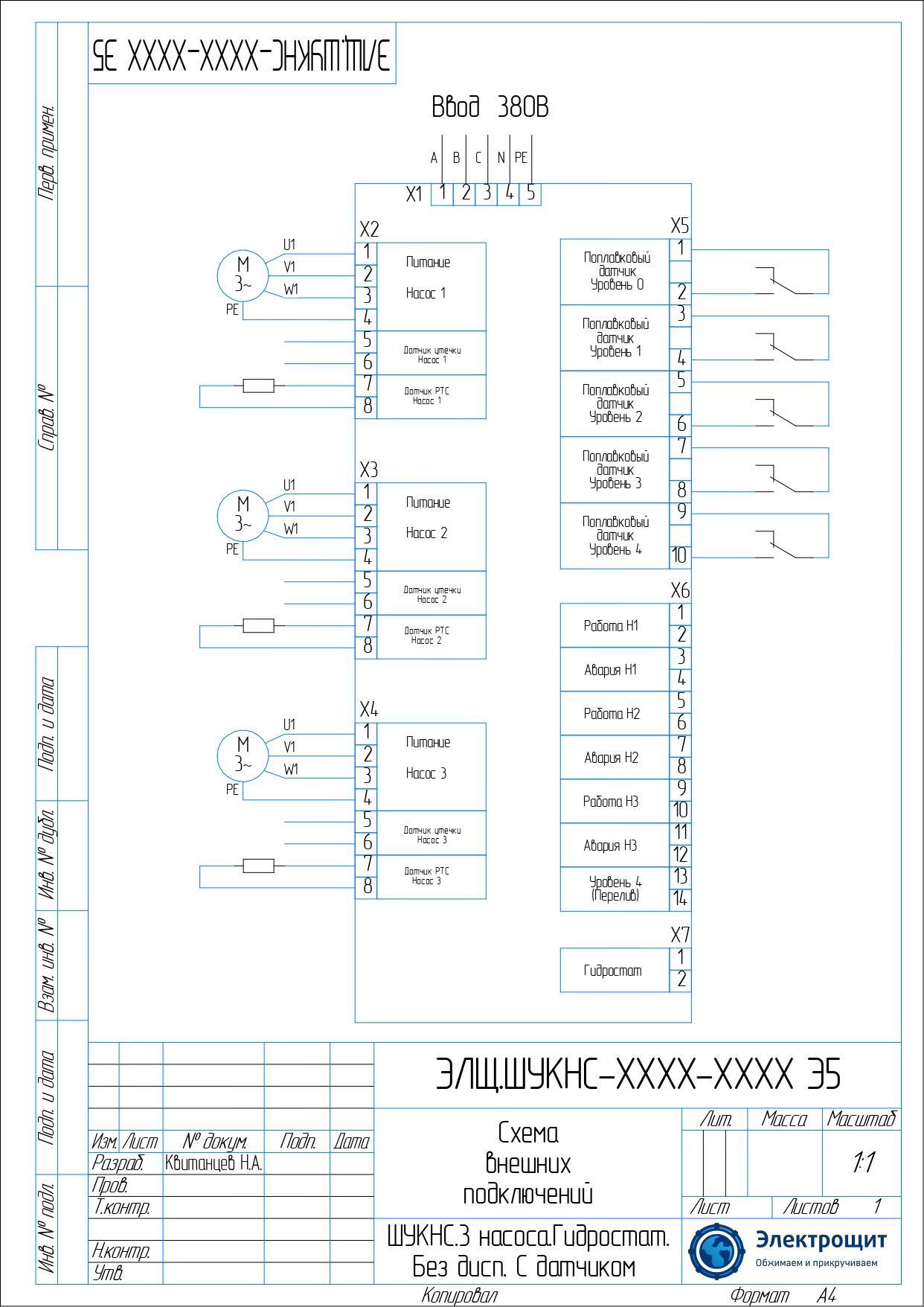

.jpg "Схема подключения 3 насоса, Гидростат, Без дисп, С датчиком")

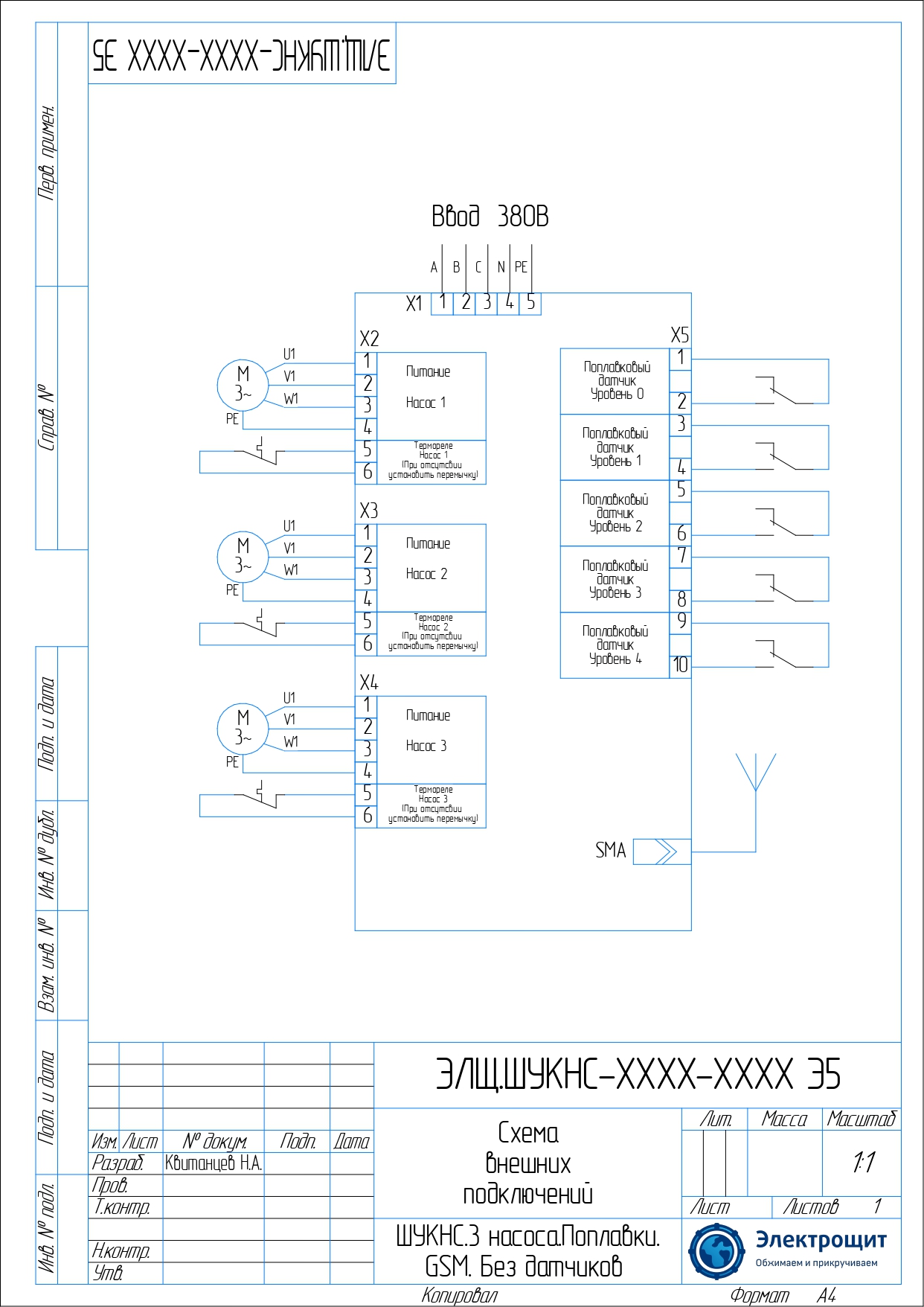

.jpg "Схема подключения 3 насоса, Поплавки, GSM, Без датчиков")

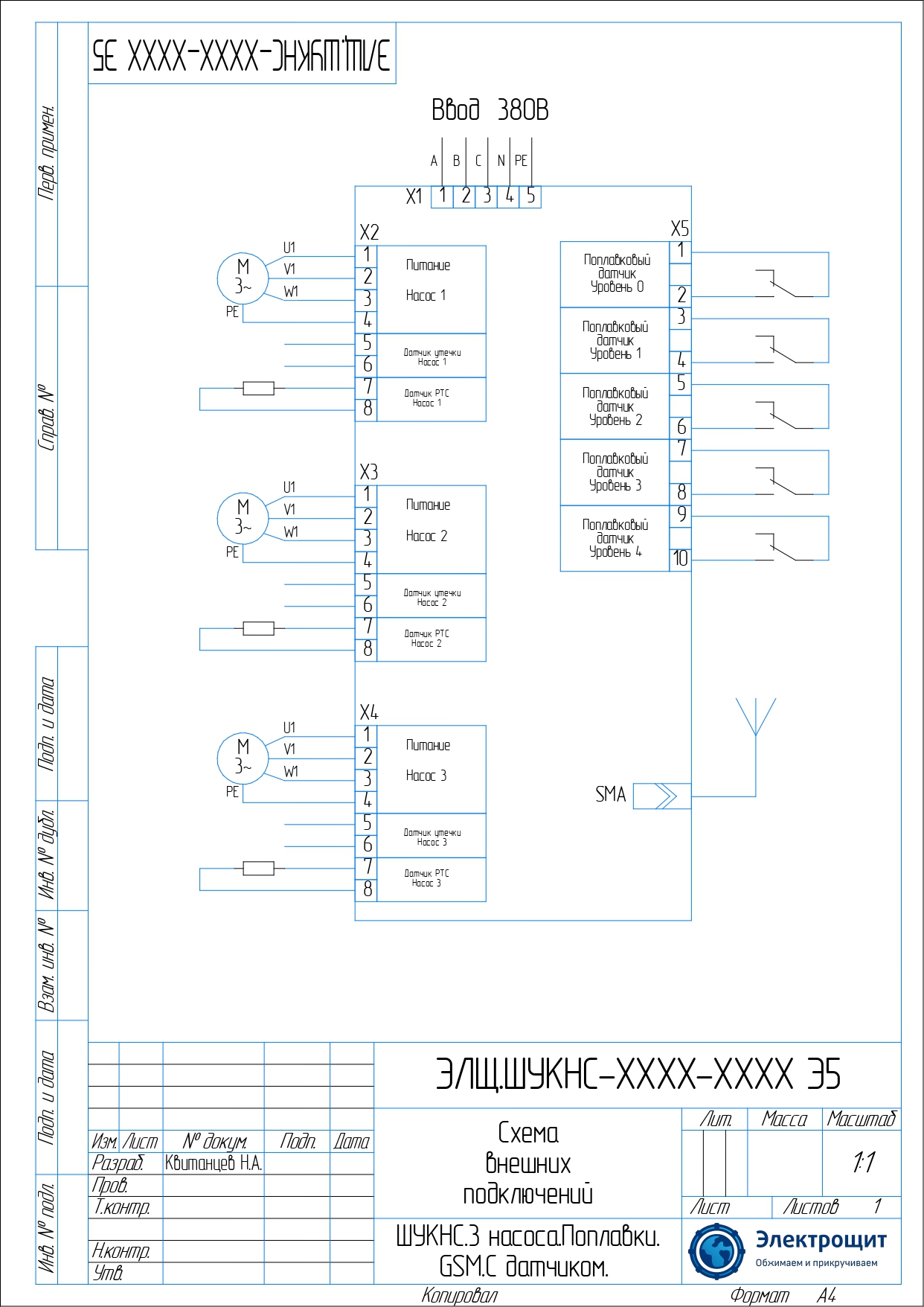

.jpg "Схема подключения 3 насоса, Поплавки, GSM, С датчиком")

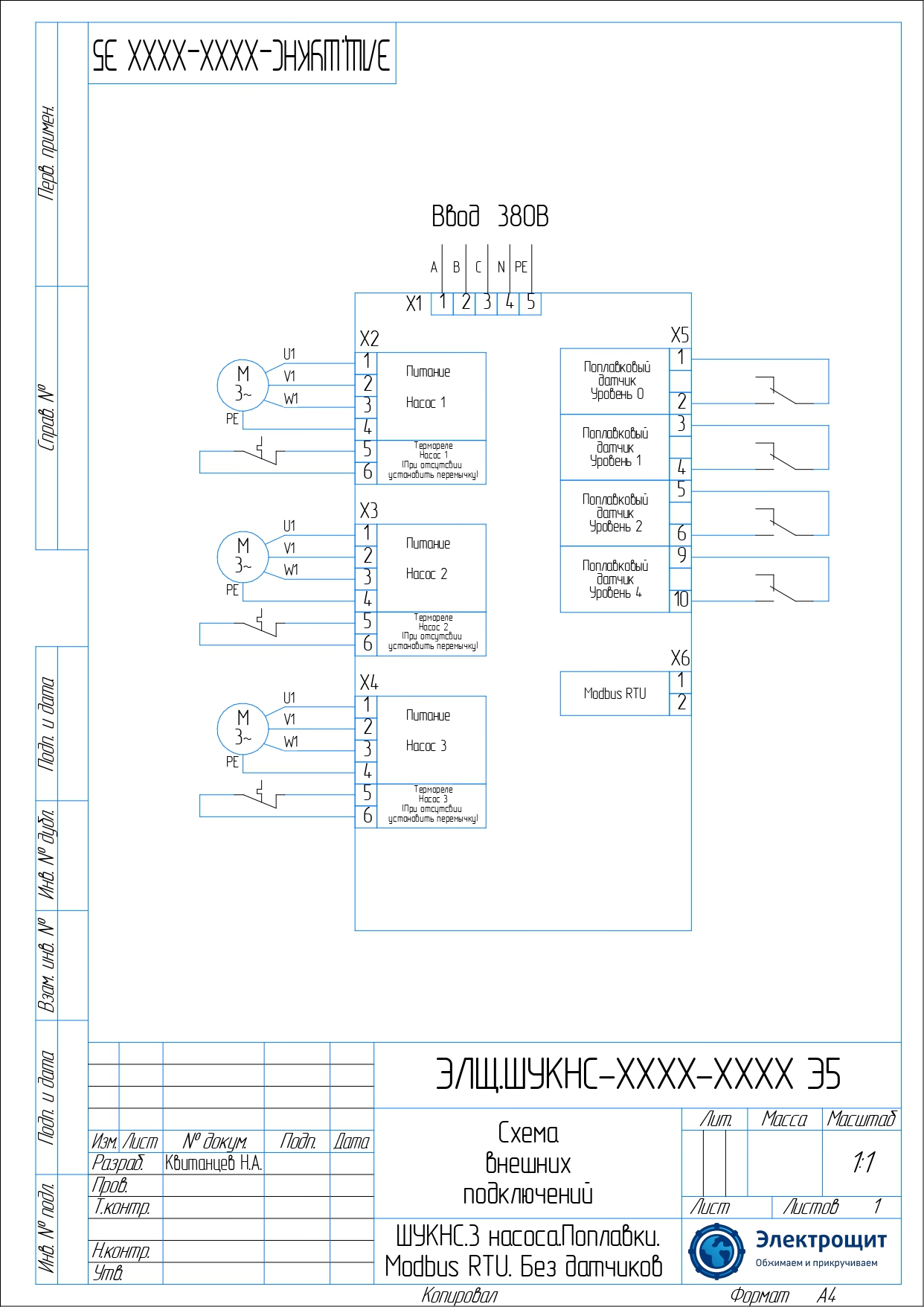

.jpg "Схема подключения 3 насоса, Поплавки, Modbus RTU, Без датчиков")

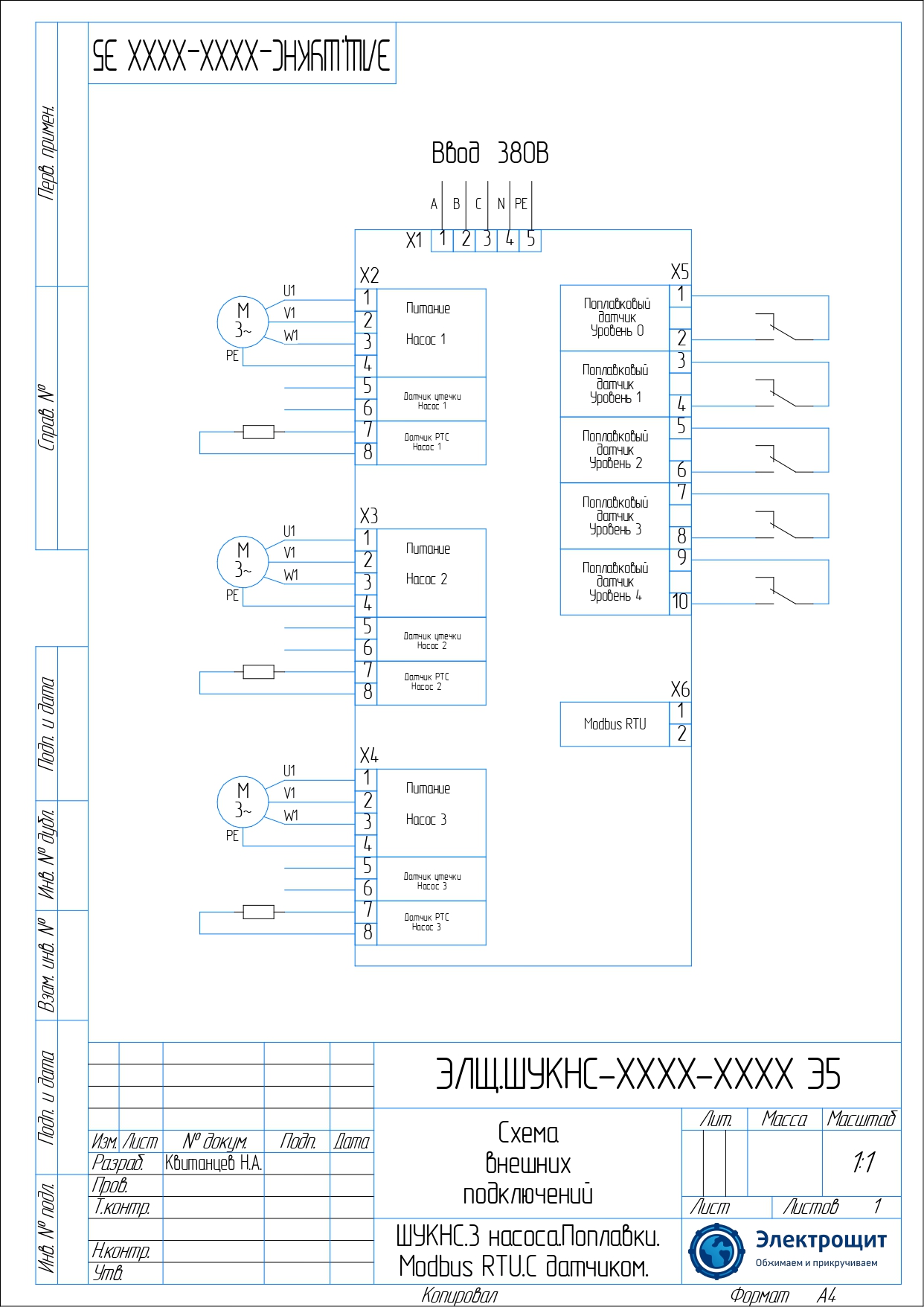

.jpg "Схема подключения 3 насоса, Поплавки, Modbus RTU, С датчиком")

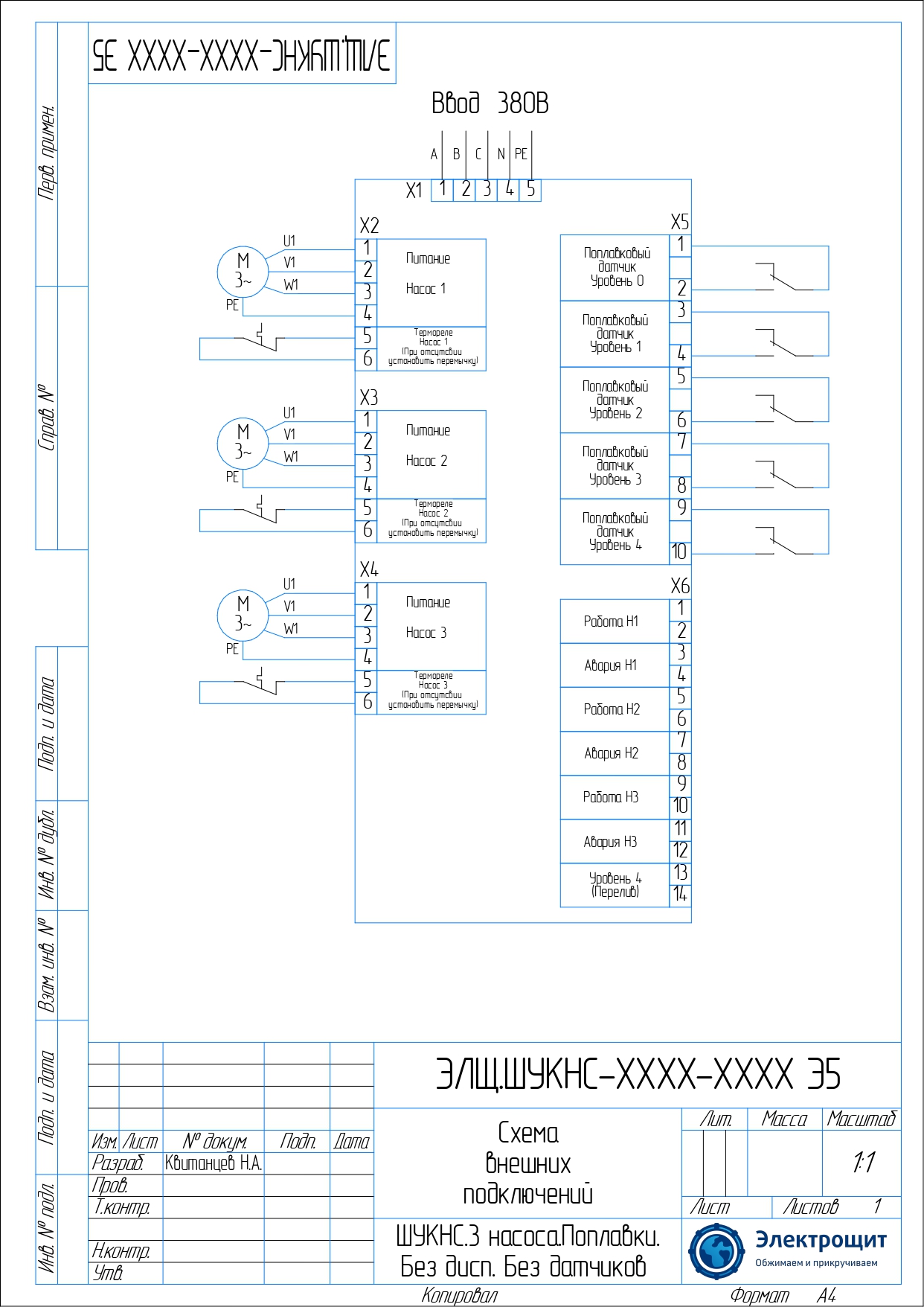

.jpg "Схема подключения 3 насоса, Поплавки, Без дисп, Без датчиков")

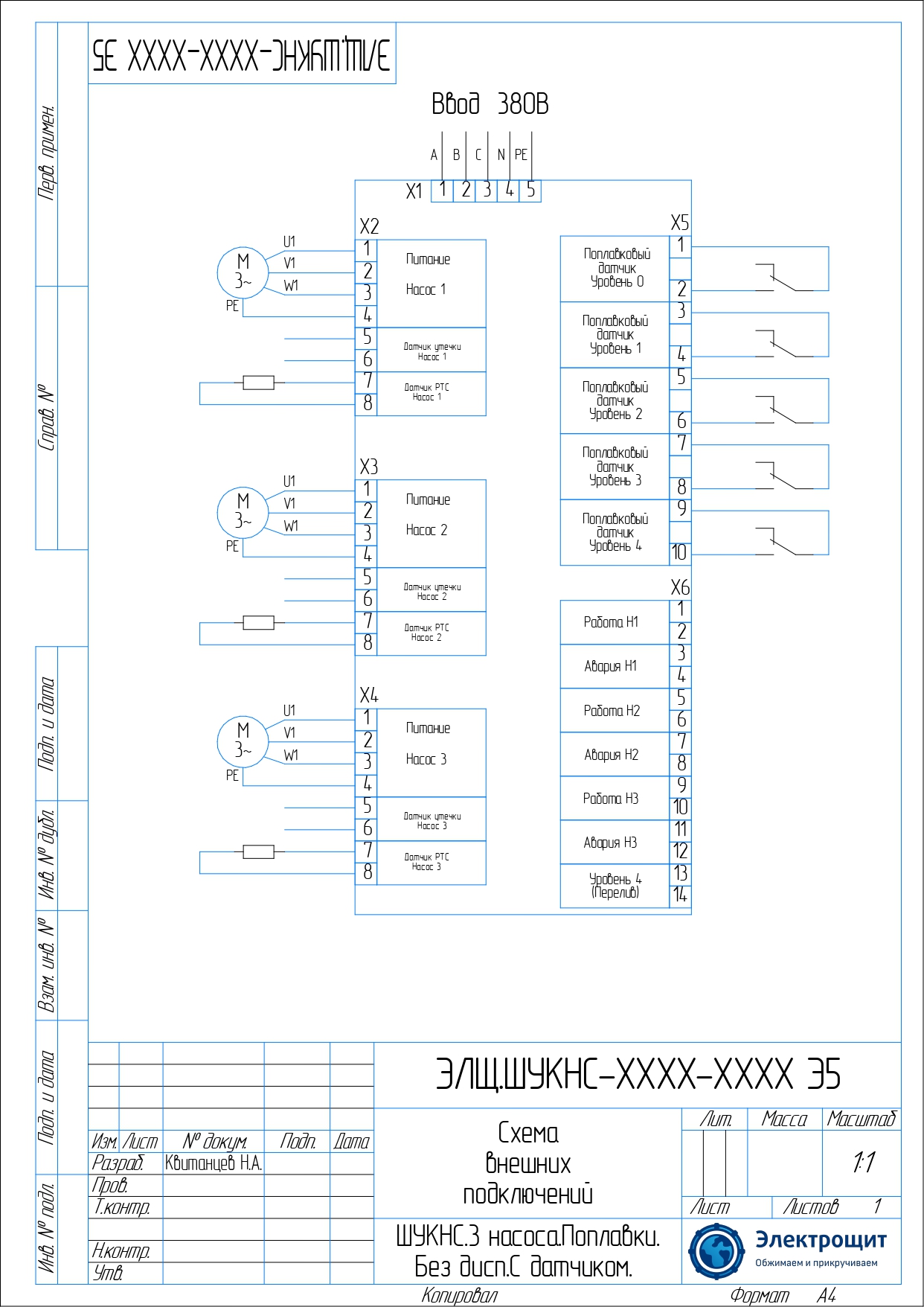

.jpg "Схема подключения 3 насоса, Поплавки, Без дисп, С датчиком")
2 насоса
Управление по 4 поплавкам
Автоматический/ручой режим
Равномерная наработка
Контроллер
Диспетчеризация ModBus RTU
Таймеры для настройки технологических процессов
Защита от токов перегрузки и короткого замыкания
Управление по 4 поплавкам
Автоматический/ручой режим
Равномерная наработка
Контроллер
Диспетчеризация ModBus RTU
Таймеры для настройки технологических процессов
Защита от токов перегрузки и короткого замыкания
3 насоса
Управление по 4 поплавкам
Автоматический/ручой режим
Равномерная наработка
Контроллер
Диспетчеризация ModBus RTU
Таймеры для настройки технологических процессов
Защита от токов перегрузки и короткого замыкания
Управление по 4 поплавкам
Автоматический/ручой режим
Равномерная наработка
Контроллер
Диспетчеризация ModBus RTU
Таймеры для настройки технологических процессов
Защита от токов перегрузки и короткого замыкания
номинальный ток насоса 1,1кВт 1,6-2,5А
номинальный ток 1,5кВт 2,5-4А
Номинальный ток 2,2кВт 4-6,3А
Номинальный ток 4кВт 6,3-10А
Номинальный ток 5,5кВт 10-14А
Номинальный ток 7,5кВт 13-18А
Номинальный ток 11кВт 20-25А
Номинальный ток 15кВт 24-32А
Номинальный ток 18,5кВт 30,-40А
Система аварийного ввода резерва. первый ввод является основным
УХЛ4 – применяется в районах с умеренным или холодным
климатом с установкой в помещении (без обогрева).
УХЛ1 применяется в районах с умеренным или холодным климатом
с установкой на улице (с обогревом)
Передача данных по GSM связи
Передача данным по интерфейсу связи Modbus
Подключение датчиков утечки воды в маслокамеру
Подключение датчиков PTC
Подключение датчиков PTC
1 насос резервный 1 рабочий
2 насоса рабочих
2 рабочих 1 резервный
3 рабочих
Для согласования окончательной цены свяжитесь с нашим менеджером по телефону +7(962)382-72-23 или эл.почте fa@etk04.ru
