Щит ЩУН 200А на 1 ввод IP54 2100х4000х600
Щит ЩУН 200А был произведен нашей компанией в июне 2025 года.
Стоимость щита - 4 млн.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩУН предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы – не менее 25 лет.
Стоимость щита - 4 млн.руб. с НДС.
Цена может меняться в зависимости от комплектации.
1. ЩУН предназначен для ввода, распределения электроэнергии, а также защиты линий при перегрузках и коротких замыканиях, в сетях номинальное напряжение которых не превышает 380В переменного тока частотой не более 50 Гц.
2. Изготовлен в соответствии с требованиями технических условий ТУ 27.14.31.001-0306202107-2021, сертификата соответствия №ЕАЭС RU C-RU.ЯД01.В.00161/22 серия RU №0424781
3. Имеет климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69 (эксплуатация в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли))
4. Срок службы – не менее 25 лет.

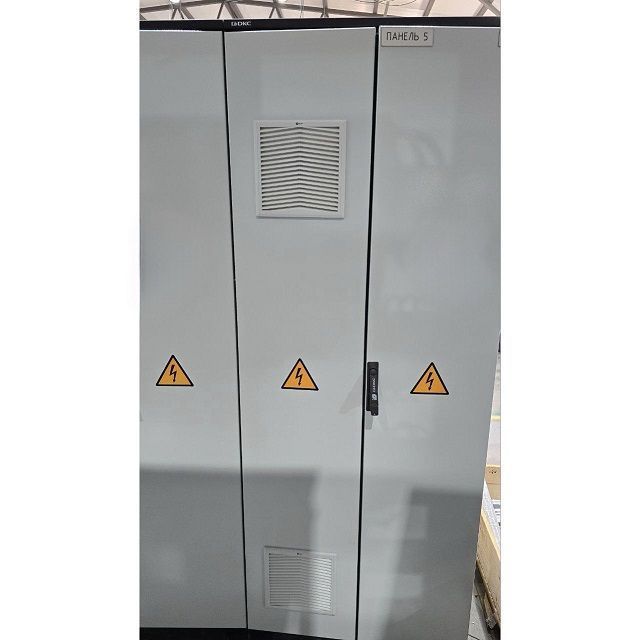

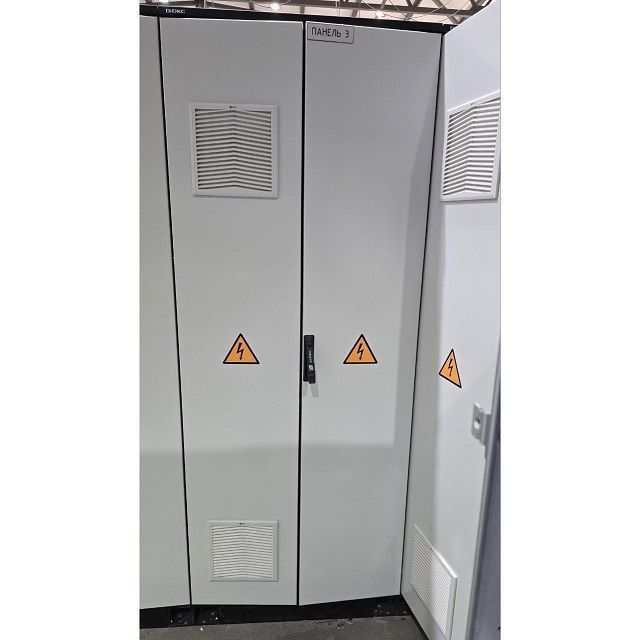

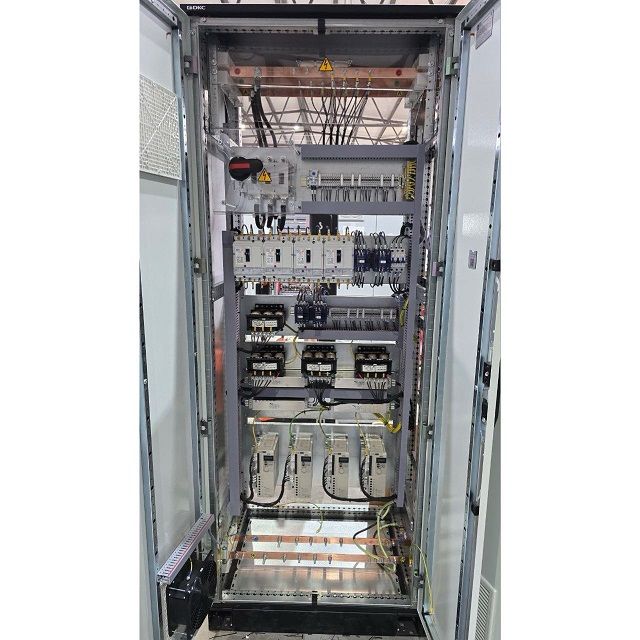

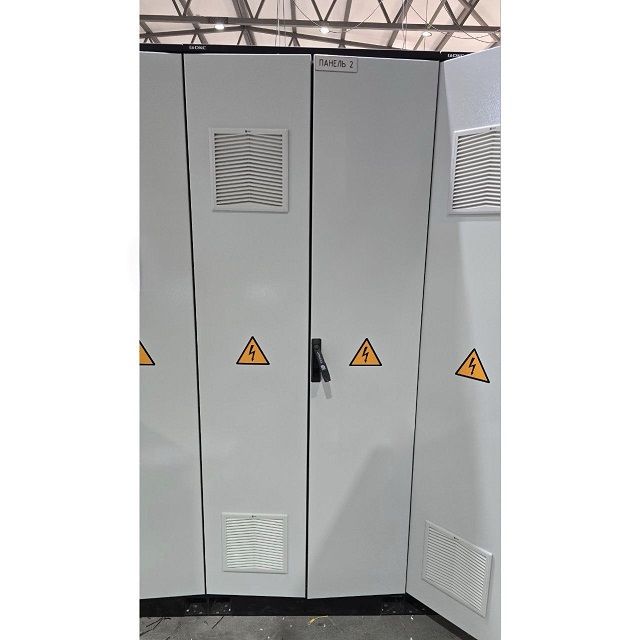

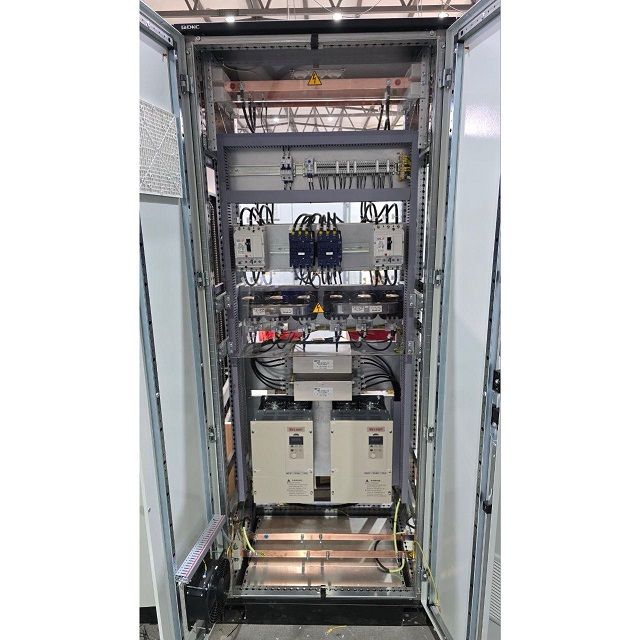

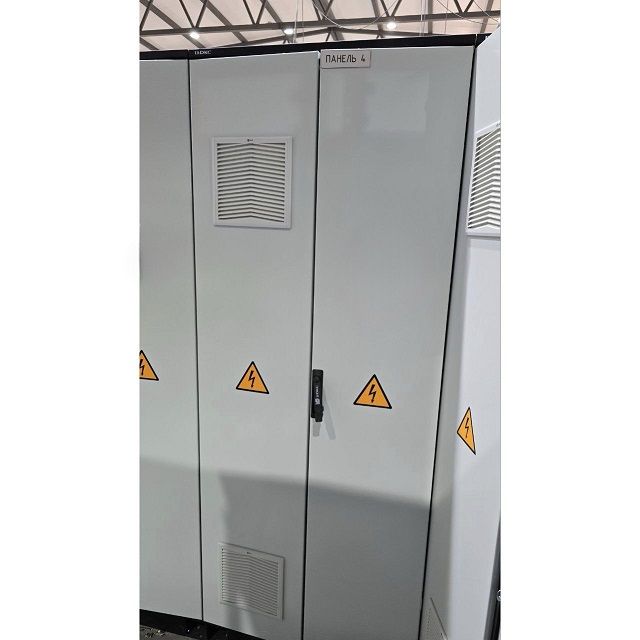

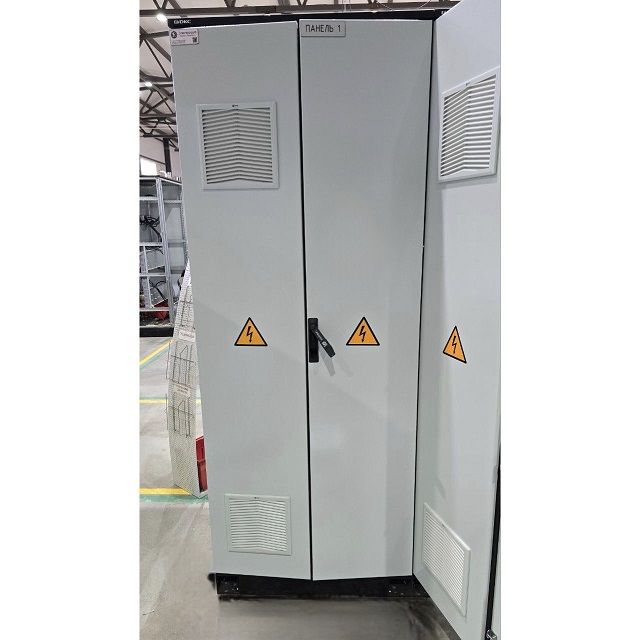

Фото ЩУН 200А

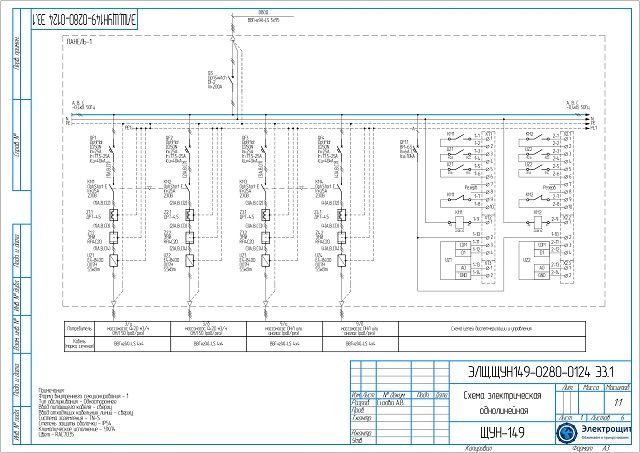

Схема ЩУН 200А

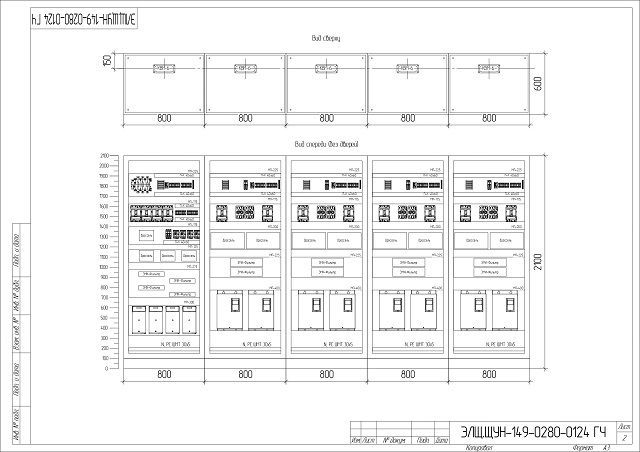

Габаритный чертеж ЩУН 200А
Комплектация ЩУН 200А
| № | Наименование | Количество |
| 1 | Дверь сплошная двухстворчатая для корпусов CQE N, ВхШ 2000х800 мм | 5 |
| 2 | Рама крыши и основание оцинкованные RAL9005 для корпусов CQE N, ШхГ 800х600 мм, комплект | 5 |
| 3 | Стойки вертикальные для шкафов CQE N оцинкованные В=2000 мм, комплект 4 шт. | 5 |
| 4 | Панель задняя для корпусов CQE N, ВхШ 2000х800 мм | 5 |
| 5 | Комплект угловых элементов с пластиковыми заглушками, В =100 мм, 1 кмп = 4 шт. | 5 |
| 6 | Комплект крыши без фланца черные RAL9005 ШхГ 800x600 мм | 5 |
| 7 | Комплект панелей цоколя, Ш/Г=800 мм, В=100 мм, 1 кмп = 2 шт. | 5 |
| 8 | Комплект панелей цоколя, Ш/Г=600 мм, В=100 мм, 1 кмп = 2 шт. | 5 |
| 9 | Комплект донных пластин 3-секционных ШхГ 800x600 мм | 5 |
| 10 | Уголок монтажный 1700 ЭЛЩ | 20 |
| 11 | Панели боковые для шкафов CQE N, ВхГ 2000х600 мм, комплект 2 шт. | 1 |
| 12 | МП С 800.300 ЭЛЩ (для ШНС и ДКС) | 1 |
| 13 | МП С 800.125 ЭЛЩ (для ШНС и ДКС) | 2 |
| 14 | МП С 800.175 ЭЛЩ (для ШНС и ДКС) | 6 |
| 15 | МП С 800.200 ЭЛЩ (для ШНС и ДКС) | 4 |
| 16 | МП С 800.225 ЭЛЩ (для ШНС и ДКС) | 9 |
| 17 | МП С 800.275 ЭЛЩ (для ШНС и ДКС) | 1 |
| 18 | МП С 800.400 ЭЛЩ (для ШНС и ДКС) | 4 |
| 19 | Связь монтажная ДКС 600х50 ЭЛЩ | 40 |
| 20 | ВМ63 1п 6А C 10кА КЭАЗ OptiDin | 11 |
| 21 | ШМТ 30 5 (цена за 1м), 1,375кг/м.п. (ток 539) | 16 |
| 22 | Е4-Р8402-050Н 37кВт 380В, преобразователь частоты со съемным пультом | 8 |
| 23 | ЭМИ-фильтр RFI4C100 - ЭМИ-фильтры для частотных преобразователей | 12 |
| 24 | D100N 100A 3п 40кА эл расц MR1 (LSI) КЭАЗ OptiMat D | 8 |
| 25 | Входной/выходной дроссель ДРС-0,15/65 для 30 кВт | 8 |
| 26 | Частотный преобразователь Веспер E4-8400-007Н 5,5кВт 380В | 4 |
| 27 | LC1E 80А 220В AC 1NO+1NC нерев КЭАЗ OptiStart E | 8 |
| 28 | D250N 25A 3п 40кА термомаг расц КЭАЗ OptiMat D | 4 |
| 29 | Входной/выходной дроссель ДРТ-4,5 для 5,5 кВт | 4 |
| 30 | Вентилятор 223x223 (EKF) с фильтром, 305м3/ч | 5 |
| 31 | Рубильник 200А нерев 3п КЭАЗ OptiSwitch DI-2 | 1 |
| 32 | LC1E 25А 220В AC 1NC нерев КЭАЗ OptiStart E | 4 |
| 33 | Вентиляционная решетка 223x223 (EKF) с фильтром | 5 |
| 34 | Устройство для монтажа рукоятки OptiSwitch DI 200-400А | 1 |
| 35 | Колодка клеммная ЗНИ 4 серый JXB-4 ЕКФ | 200 |
| 36 | МБ LC1E КЭАЗ 80-95А LAEM4 мех блокировка OptiStart E | 4 |
| 37 | ДК LC1E КЭАЗ 1НО+1НЗ, LAEN11 блок доп контактный OptiStart E | 4 |
| 38 | МБ LC1E КЭАЗ 9-32А LAEM1 мех блокировка OptiStart E | 2 |
| 39 | КВМ 6 Мультифланец TDM IP66 | 5 |
| 40 | Термостат охлаждение TDM | 5 |
Характеристики ЩУН 200А
| 1 | Напряжение и частота питающей сети | 380 В, 50Гц (3ф+PE+N) |
| 2 | Кол-во вводов | 1 ввод |
| 3 | Номинальный ток (А) | 200 |
| 4 | Номинальное напряжение (В) | 380 |
| 5 | Наличие коммерческого учета электроэнергии | нет |
| 6 | Наличие измерительных приборов | нет |
| 7 | Тип АВР и модификация управления | нет |
| 8 | Рабочий диапазон температуры окружающей среды, град. С | От +1 до +35 |
| 9 | Габаритные размеры, мм | 2100х4000х600 |
| (высота / ширина / глубина) | ||
| 10 | Форма внутреннего секционирования | 1 |
| 11 | Степень защиты | IP54 |
| 12 | Исполнение | Напольное |
| 13 | Сопротивление изоляции не менее, МОм | 10 |
